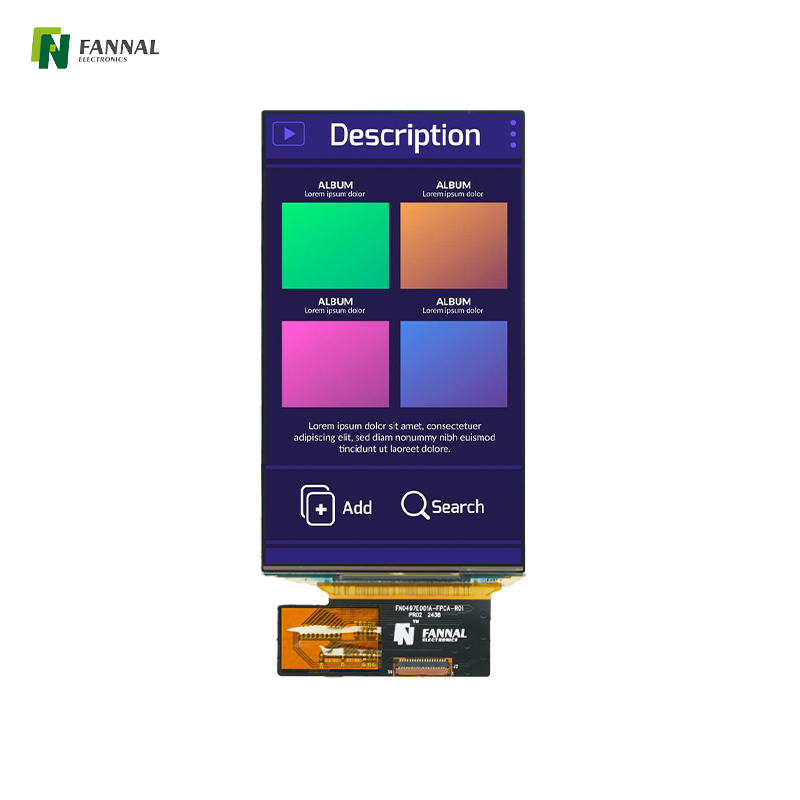

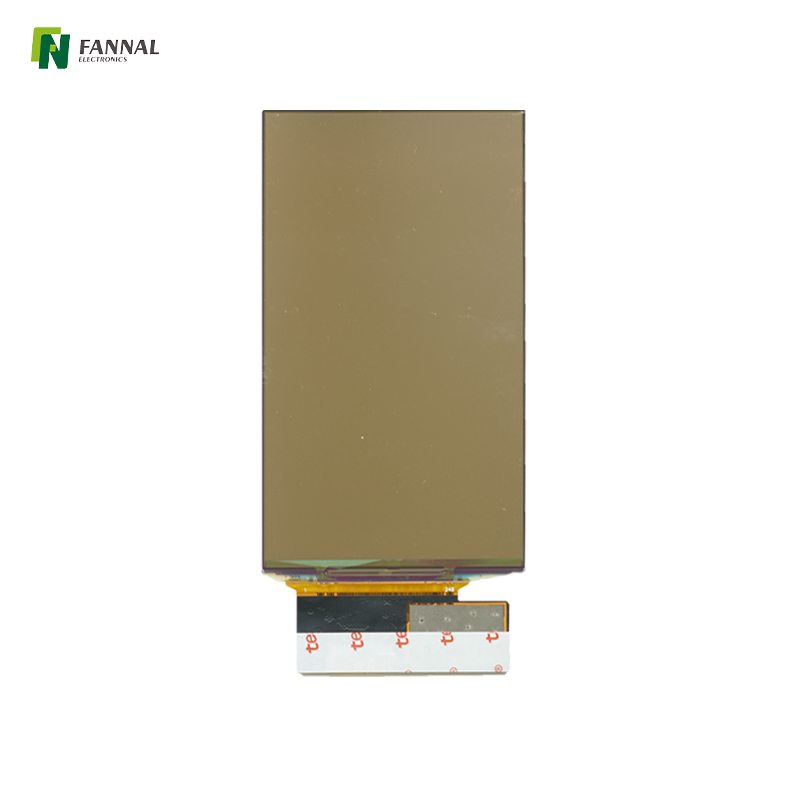

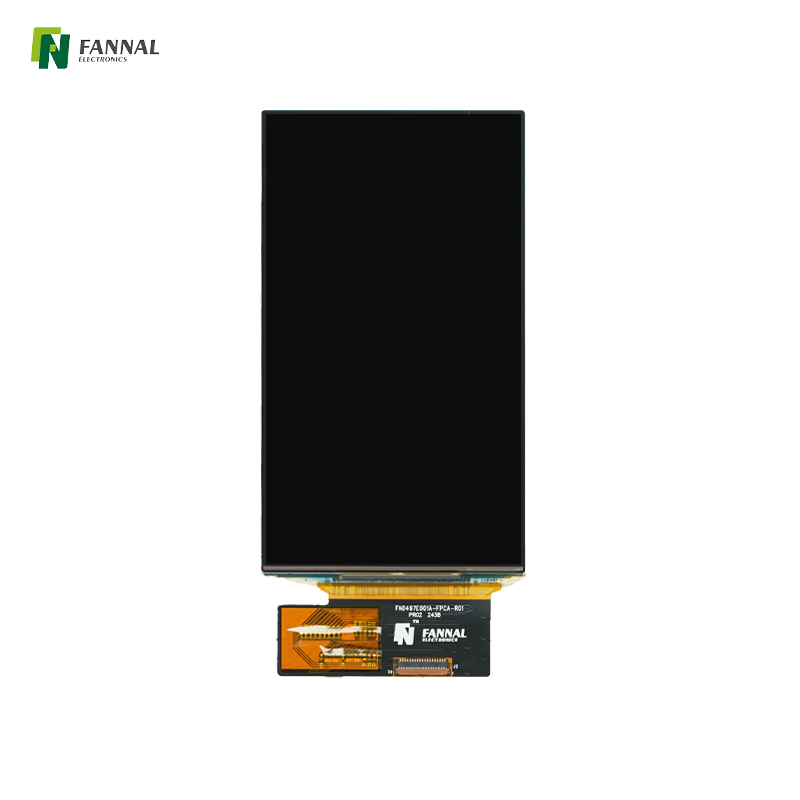

Display AMOLEd industriale da 4,97 pollici

Display AMOLED da 4,97 pollici

Modello:
FN0497E001A
Operation temp (℃):
-20 ~+60 ℃
Temp di archiviazione (℃):
-30 ~+70 ℃
Risoluzione:
720 × 1280
Direzione:
TUTTO
Interfaccia:
Mipi
Luminosità (cd/m²):
350
Touch screen:
Può essere scelto

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Caratteristiche del prodotto

Disegno del prodotto

Specifiche

Applicazione del prodotto

Display AMOLED da 4,97 pollici, 720 × 1280, MIPI, 350cd/m²

Questo display AMOLED, con uno schermo da 4,97 pollici con una risoluzione di 720 × 1280, offre un'elevata luminosità di 350cd/m² e utilizza l'interfaccia MIPI. Smartwatch: le sue dimensioni compatte e l'alta risoluzione rendono questo display una scelta eccellente per gli smartwatch, fornendo interfacce chiare e vivide per il cronometraggio, il monitoraggio del fitness e le notifiche. Console di gioco portatili: l'output di immagini di alta qualità e il tempo rapido di risposta migliorano l'esperienza di gioco, garantendo una grafica fluida e un gameplay immersivo in viaggio. Strumenti medici: l'accuratezza e l'affidabilità del display lo rendono adatto alle apparecchiature mediche, in cui la precisione nella visualizzazione dei dati è cruciale per il monitoraggio e la diagnostica. Display automobilistici: ideale per dashboard automobilistici o console centrali, questo display fornisce un output visivo chiaro e nitido per la navigazione, l'intrattenimento e le informazioni sul veicolo, migliorando l'esperienza di guida complessiva.

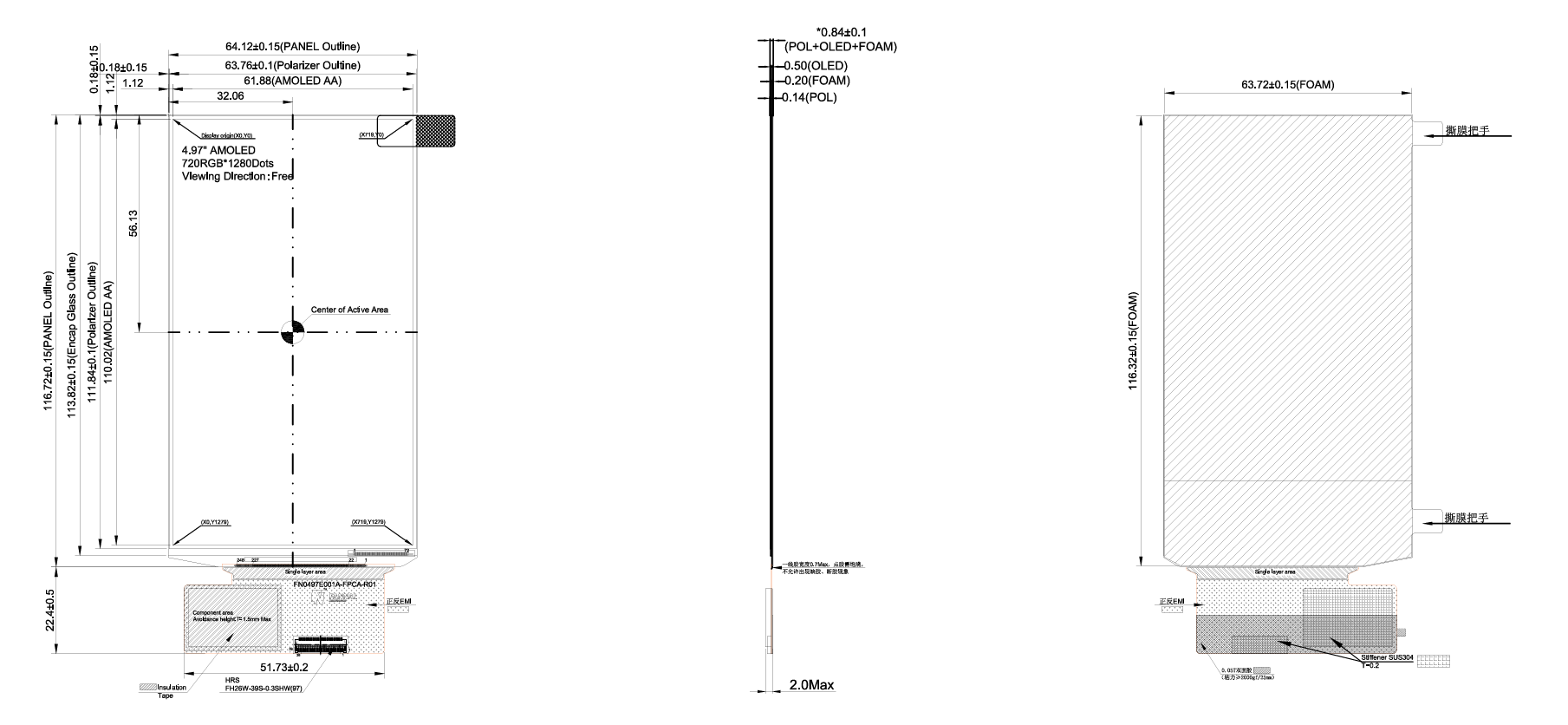

屏幕截图 2024-10-23 143930

Specifiche generali ：

Dimensione LCD (pollice):	4.97 (diagonale)
Risoluzione:	720 (H) × 1280 (V)
Pixel Pitch:	28.65 (h) x85.95 (V)
Area attiva (mm):	61.884 (H) × 110.016 (V)
Dimensione del modulo (mm):	64,12 × 116,72 × 0,84
Tipo di visualizzazione:	AMOLED
Interfaccia:	Mipi
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	3.3
Luminance (CD/M2):	350 (tip.)

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	VPP	P	MTP OLED.
2	GND	P	Terra.
3	Swire	Io	PIN di controllo IC Power.
4	D3N	I	Segnale di dati differenziali negativi MIPI DSI.
5	OLED_EN	O	Power IC Abilita Pin di controllo (NOTA: 'H ' = VDD Livello, 'L ' = VSSI Livello.
6	D3p	I	Segnale di dati differenziali MIPI DSI positivo.
7	PCD (NC)	-	Nessuna connessione.
8	GND	P	Terra.
9	Err_flag (NC)	-	Nessuna connessione.
10	D0n	I	Segnale di dati differenziali negativi MIPI DSI.
11	RESET	I	Ripristina l'ingresso del segnale.
12	D0p	I	Segnale di dati differenziali MIPI DSI positivo.
13	Vddio	P	Alimentatore del regolatore IC del driver.
14	GND	P	Terra.
15	Vsp	P	Tensione anodo di ingresso dal circuito di configurazione.
16	Clkn	I	Segnale di orologio negativo DSI MIPI.
17	VCI	P	Tensione analogica di alimentazione.
18	Clkp	I	Segnale di clock positivo MIPI DSI.
19	TSP_ATTN (NC)	-	Nessuna connessione.
20	GND	P	Terra.
21	TSP_SDA (NC)	-	Nessuna connessione.
22	D1N	I	Segnale di dati differenziali negativi MIPI DSI.
23	TSP_SCL (NC)	-	Nessuna connessione.
24	D1p	I	Segnale di dati differenziali MIPI DSI positivo.
25	TSP_RESET (NC)	-	Nessuna connessione.
26	GND	P	Terra.
27	Nc	-	Nessuna connessione.
28	D2N	I	Segnale di dati differenziali negativi MIPI DSI.
29	TSP_3.3V (NC)	-	Nessuna connessione.
30	D2p	I	Segnale di dati differenziali MIPI DSI positivo.
31	Vddio	P	Alimentatore del regolatore IC del driver.
32	GND	P	Terra.
33	GND	P	Terra.
34	Elvs	P	Alimentazione negativa per il pannello.
35	Elvdd	P	Alimentazione positiva per il pannello.
36	Elvs	P	Alimentazione negativa per il pannello.
37	Elvdd	P	Alimentazione positiva per il pannello.
38	Elvs	P	Alimentazione negativa per il pannello.
39	Elvdd	P	Alimentazione positiva per il pannello.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Potere AMOLED positivo	Elvdd	---	4.6	---	V
Potenza AMOLED negativa	Elvs	---	-2.5	---	V

Applicazione

I display AMOLED sono ampiamente utilizzati in varie applicazioni grazie ai loro colori vivaci, ai rapporti di contrasto eccellenti e all'efficienza energetica. Ecco alcune applicazioni importanti:
