Display AMOLED industriale da 5,9 pollici

Display AMOLED da 5,9 pollici

Modello:
FN0590E001A
Operation temp (℃):
-20 ~+70 ℃
Temp di archiviazione (℃):
-40 ~+85 ℃
Risoluzione:
1080 × 2220
Direzione:
TUTTO
Interfaccia:
Mipi
Luminosità (cd/m²):
400
Touch screen:
Può essere scelto

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Caratteristiche del prodotto

Disegno del prodotto

Specifiche

Applicazione del prodotto

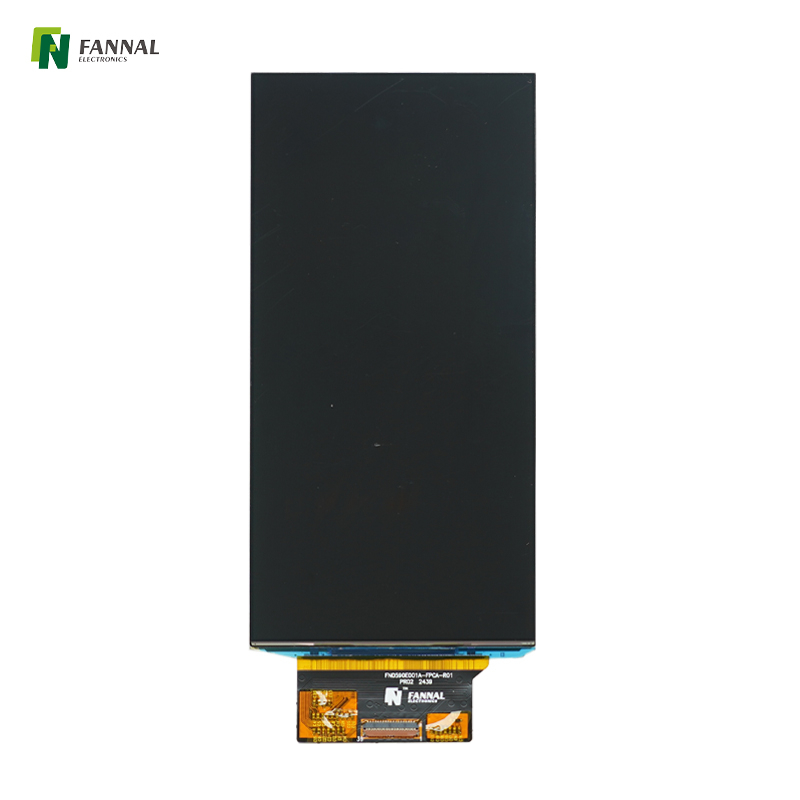

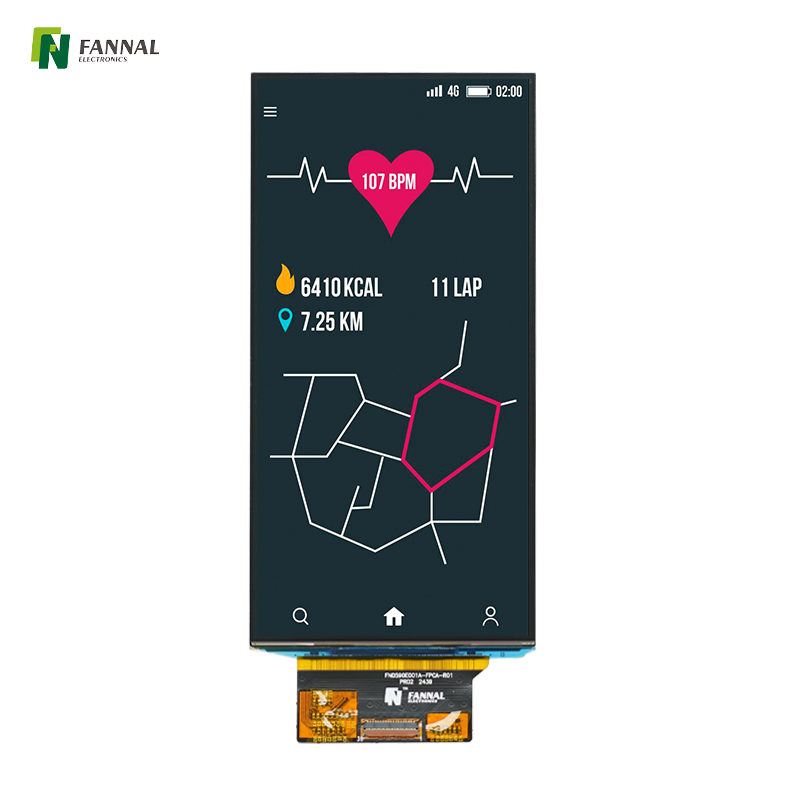

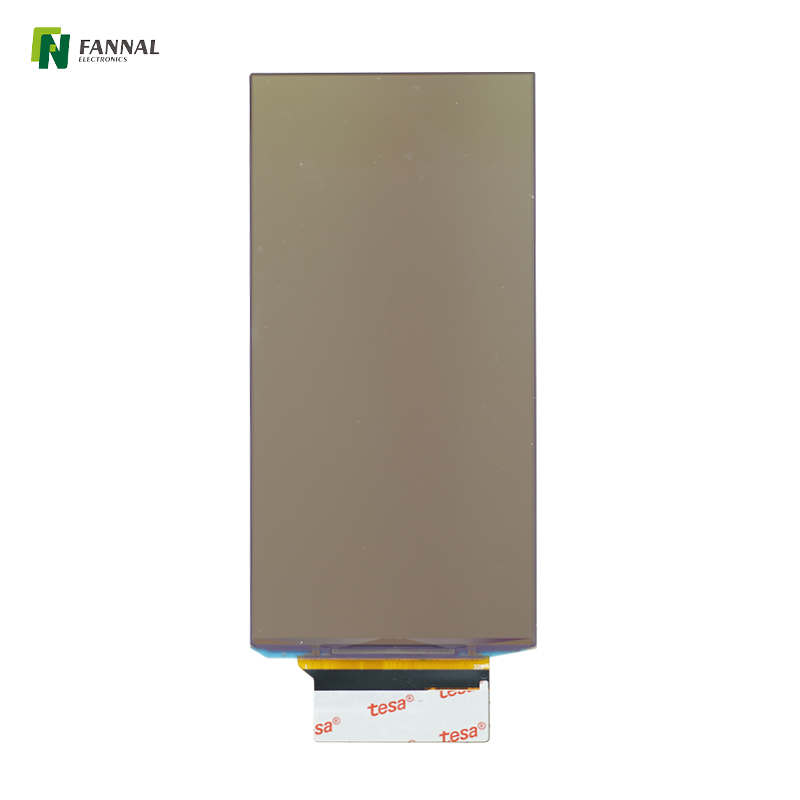

Display AMOLED da 5,9 pollici, 1080 × 2220, MIPI, 400cd/m²

Questo display AMOLED, con uno schermo da 5,9 pollici con una risoluzione di 1080 × 2220, offre un'elevata luminosità di 400cd/m² e utilizza l'interfaccia MIPI.

Display ad alta risoluzione: con una densità di pixel di 1080 × 2220, questo display garantisce immagini nitide e chiare, rendendolo perfetto per applicazioni che richiedono visioni di alta qualità.
Tecnologia AMOLED: utilizzo della tecnologia a attiva di diodo a emissione di luce organica a matrice (AMOLED), ogni pixel è autoemissibile, consentendo neri profondi, colori vibranti e un elevato rapporto di contrasto. Ciò rende il display altamente efficiente e visivamente accattivante.
Interfaccia MIPI: il display supporta l'interfaccia del processore del settore mobile (MIPI), garantendo un trasferimento di dati rapido e affidabile. Questa interfaccia standard del settore consente l'integrazione senza soluzione di continuità nei dispositivi mobili e portatili.

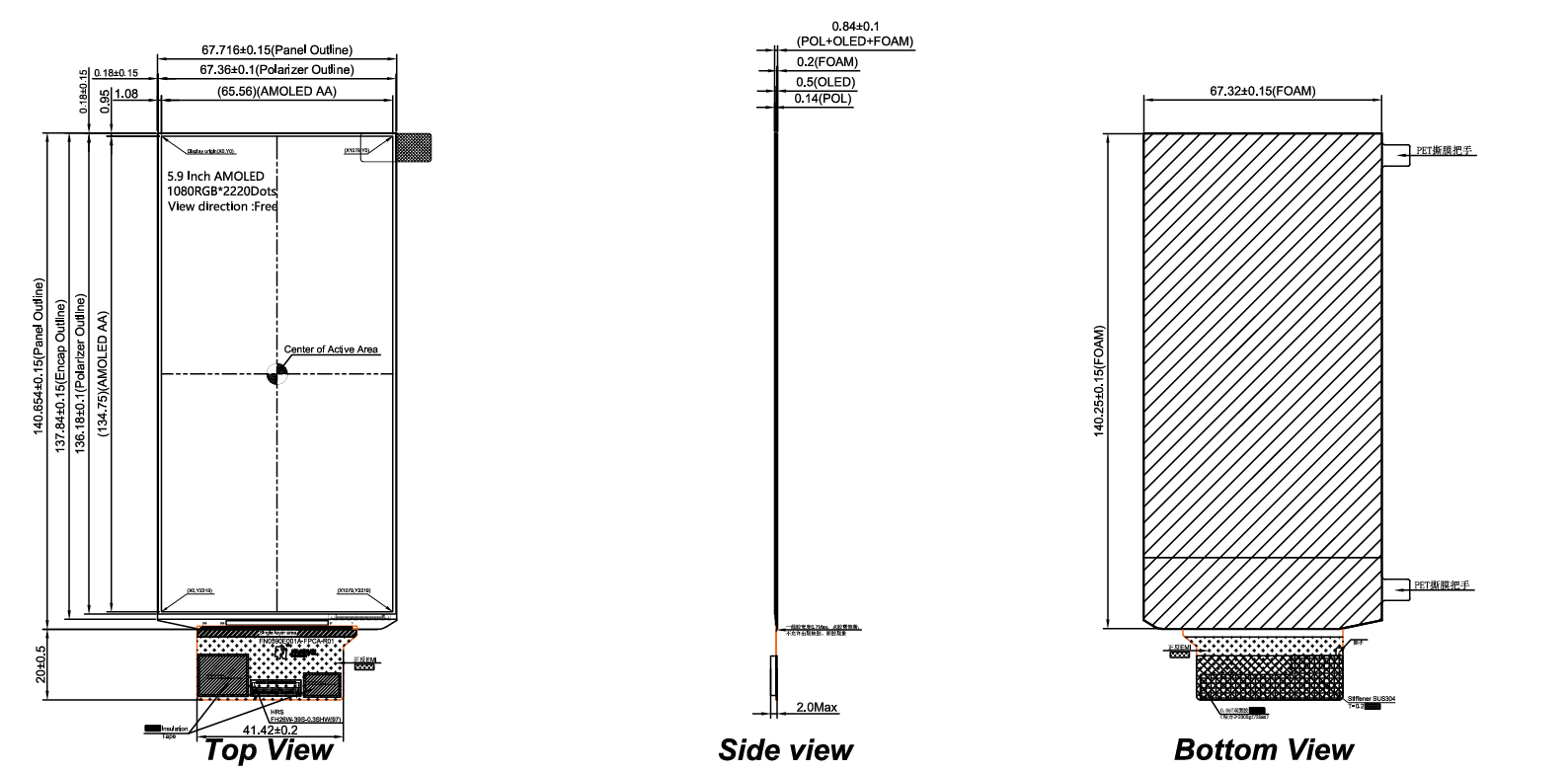

屏幕截图 2024-10-23 175621

Specifiche generali ：

Dimensione LCD (pollice):	5.9 (diagonale)
Risoluzione:	1080 (H) × 2220 (V)
Pixel Pitch:	30.35 (h) x60.7 (V)
Area attiva (mm):	65,56 (H) × 134,75 (V)
Dimensione del modulo (mm):	67.716 × 140.654 × 0,84
Tipo di visualizzazione:	AMOLED
Interfaccia:	Mipi
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	3.3
Luminance (CD/M2):	400 (tip.)

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	GND	P	Terra.
2	Elvs	P	Alimentazione negativa per il pannello.
3	D3N	I	Segnale di dati differenziali negativi MIPI DSI.
4	Elvs	I	Alimentazione negativa per il pannello.
5	D3p	I	Segnale di dati differenziali MIPI DSI positivo.
6	Elvs	P	Alimentazione negativa per il pannello.
7	GND	P	Terra.
8	Nc	-	Nessuna connessione.
9	D0n	I	Segnale di dati differenziali negativi MIPI DSI.
10	Elvdd	P	Alimentazione positiva per il pannello.
11	D0p	I	Segnale di dati differenziali MIPI DSI positivo.
12	Elvdd	P	Alimentazione positiva per il pannello.
13	GND	P	Terra.
14	Elvdd	P	Alimentazione positiva per il pannello.
15	Clkn	I	Segnale di orologio negativo DSI MIPI.
16	Avdd	P	Tensione analogica del segnale.
17	Clkn	I	Segnale di clock positivo MIPI DSI.
18	VCI	P	Tensione analogica di alimentazione.
19	GND	P	Terra.
20	Vddi	P	Alimentazione per il blocco I/O fornito dall'esterno.
21	D1N	I	Segnale di dati differenziali negativi MIPI DSI.
22	Nc	-	Nessuna connessione.
23	D1p	I	Segnale di dati differenziali MIPI DSI positivo.
24	El_ctrl	O	Segnale di controllo pmico.
25	GND	P	Terra.
26	El_en	O	Segnale di abilitazione pmic.
27	D2N	I	Segnale di dati differenziali negativi MIPI DSI.
28	Te	O	Monitorare il perno della logica TE (effetto lacrimale) segnale. Quando questo pad non è attivato, questo Il segnale rimane basso.
29	D2p	I	Segnale di dati differenziali MIPI DSI positivo.
30	Err_fg	O	Scopo in prova per lo stato MIPI.
31	GND	P	Terra.
32	Resx	P	Basso attivo. Questo segnale viene utilizzato per ripristinare il dispositivo e deve essere applicato per inizializzare il Chip correttamente.
33	Nc	-	Nessuna connessione.
34	GND	P	Terra.
35	Nc	-	Nessuna connessione.
36	Vtop	P	Ingresso di tensione esterno per il dataprogramma OTP.
37	Nc	-	Nessuna connessione.
38	Vddi	P	Alimentazione per il blocco I/O fornito dall'esterno.
39	GND	P	Terra.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Potere AMOLED positivo	Elvdd	---	4.6	---	V
Potenza AMOLED negativa	Elvs	---	-2.5	---	V

Applicazione

I display AMOLED sono spesso impiegati in diverse applicazioni, grazie ai loro ricchi colori, ai rapporti di contrasto eccezionali e all'efficienza energetica. Ecco alcune applicazioni chiave:
