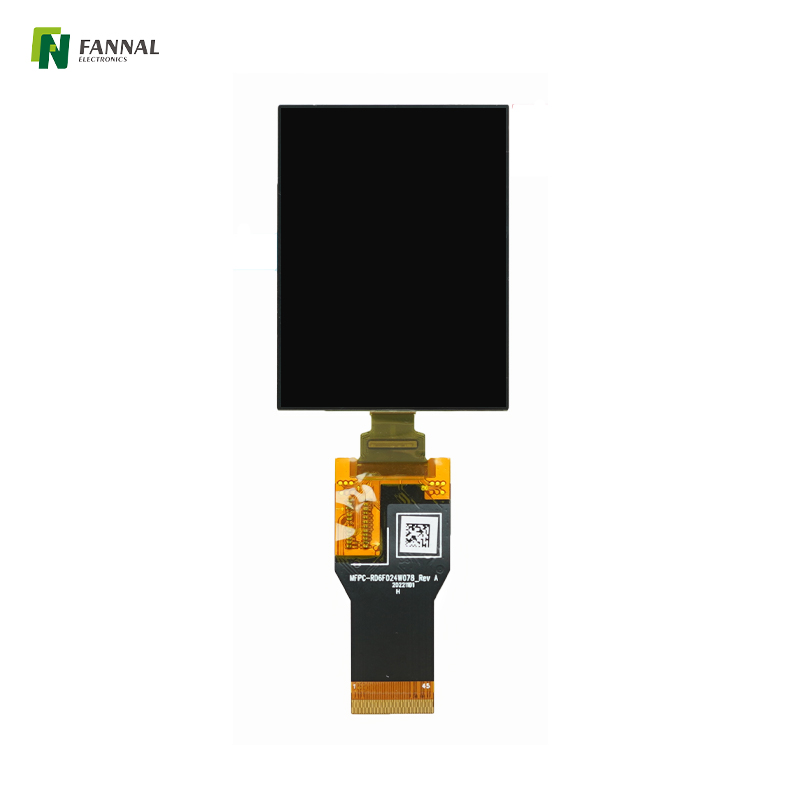

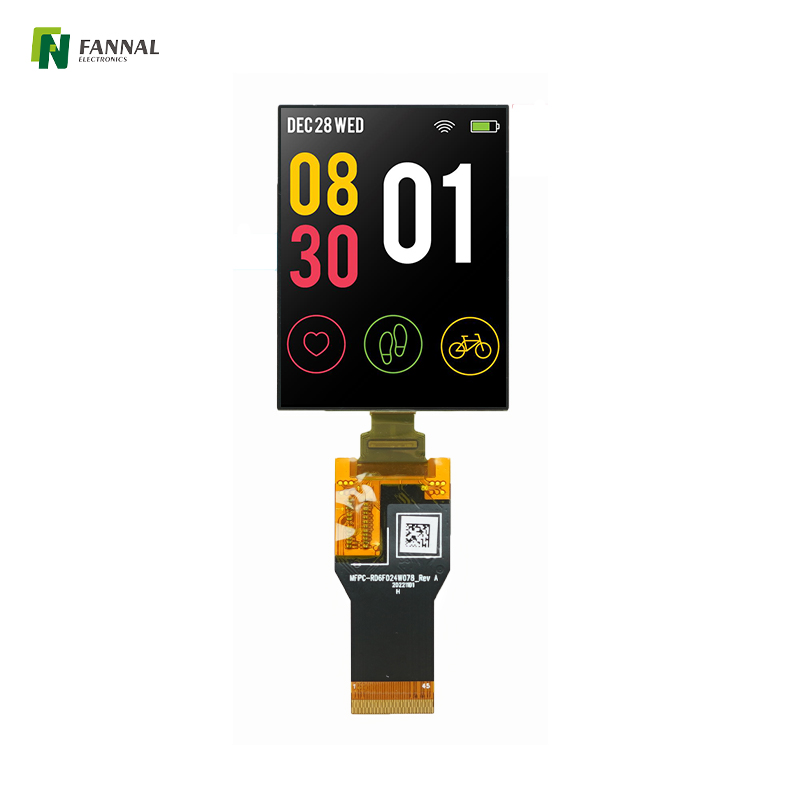

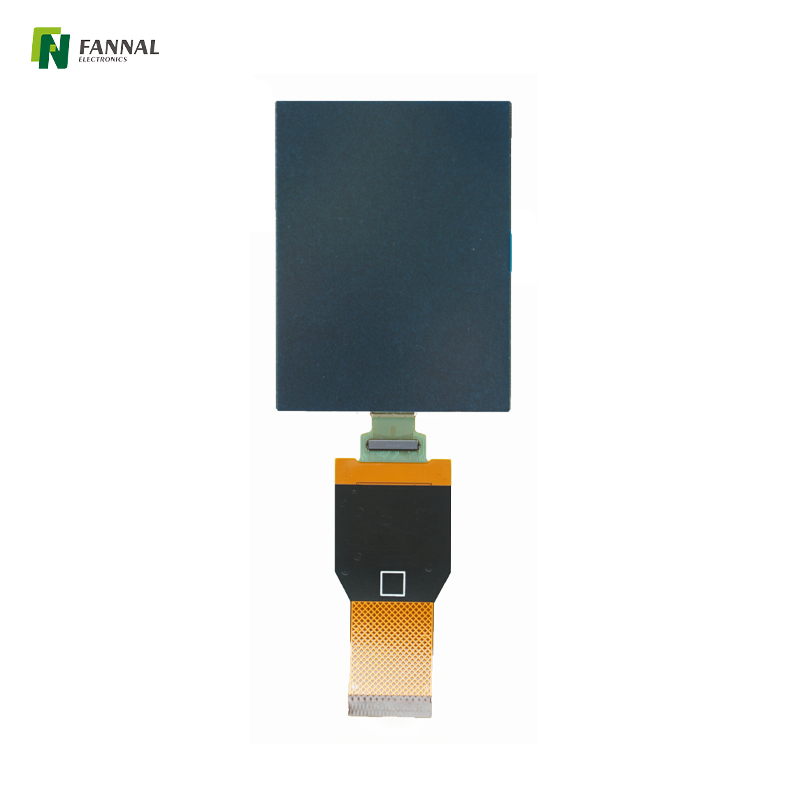

Display AMOLED industriale da 2,4 pollici

Display AMOLED da 2,4 pollici

Modello:
FN0240E014A
Dimensioni (pollici):
2.4
Operation temp (℃):
-20~+80℃
Temp di archiviazione (℃):
-40 ~+80 ℃
Risoluzione:
450×600
Direzione:
TUTTO
Luminosità (cd/m²):
800
Touch screen:
Può essere scelto
Interfaccia:
MIPI, MCU e SPI

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Display AMOLED industriale da 2,4 pollici visualizzazione personalizzata display AMOLED display lcd amolizzato produttore del display touch produttori di display tft display touch industriale Display TFT industriali acquistare schermo di visualizzazione

Caratteristiche del prodotto

Disegno del prodotto

Specifiche

Applicazione del prodotto

Display AMOLED da 2,4 pollici, 450×600, 800cd/m²

Questo display AMOLED offre una tela più ampia da 2,4 pollici, dando vita alle tue immagini con maggiore chiarezza e colori coinvolgenti. Con una ricca risoluzione di 450x600 pixel , garantisce che ogni dettaglio sia nitido e definito, rendendolo perfetto per le applicazioni che richiedono precisione e stile. Le interfacce MIPI, SPI e MCU forniscono un'integrazione perfetta, supportando lo sviluppo di dispositivi versatili. La tecnologia AMOLED autoemissiva offre neri profondi, contrasto elevato ed efficienza energetica , rendendola ideale per dispositivi indossabili, display portatili e dispositivi intelligenti che richiedono una lunga durata della batteria.

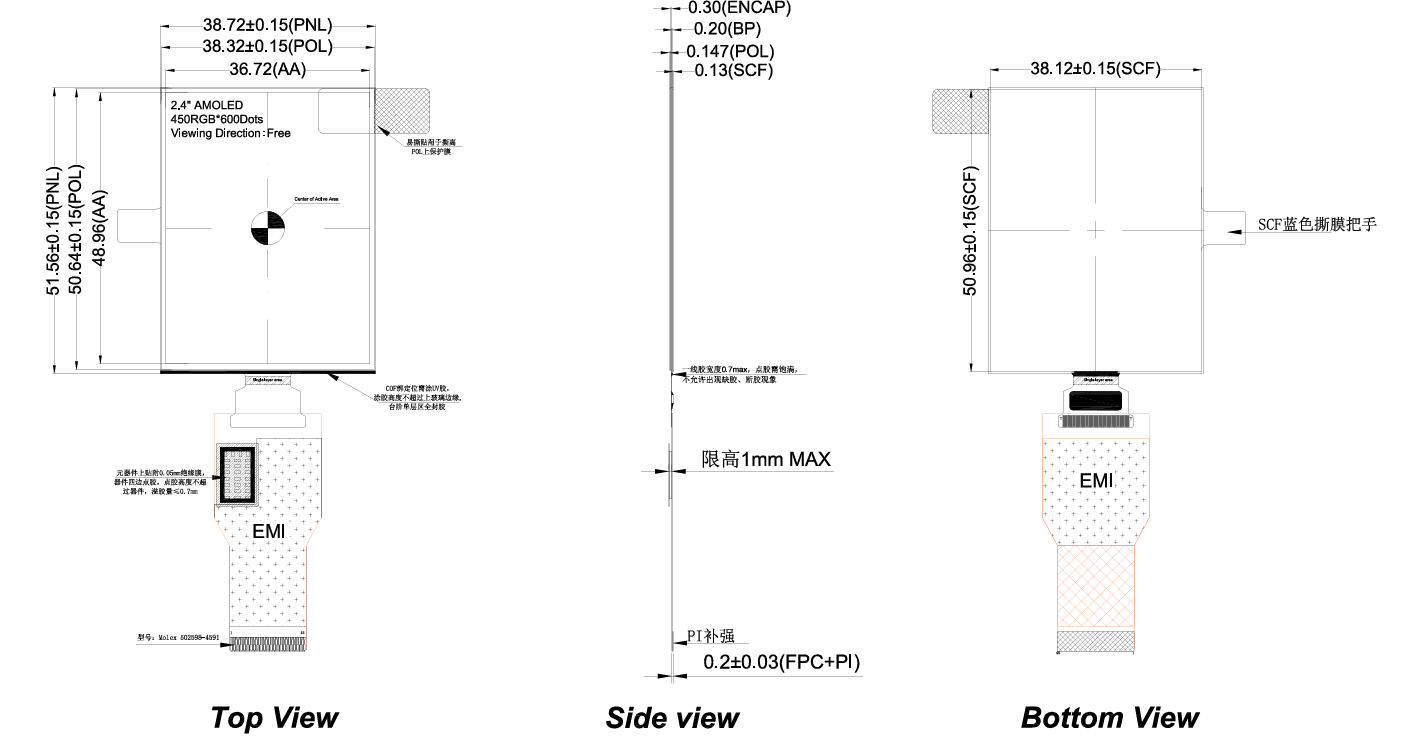

屏幕截图 2024-10-22 181258

Specifiche generali ：

Dimensione LCD (pollice):	2.4 (diagonale)
Risoluzione:	450(A)×600(V)
Pixel Pitch:	81,99(A)x81,99(V)
Area attiva (mm):	36,72(A)×48,96(V)
Dimensione del modulo (mm):	51,56×38,72×0,78
Tipo di visualizzazione:	AMOLED rigido
Interfaccia:	MIPI, MCU e SPI
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	3.3
Luminance (CD/M2):	800 (tip.)

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	GND	P	Terra.
2	GND	P	Terra.
3	Elvs	P	Alimentazione negativa per il pannello.
4	Elvs	P	Alimentazione negativa per il pannello.
5	GND	P	Terra.
6	Elvdd	P	Alimentazione positiva per il pannello.
7	Elvdd	P	Alimentazione positiva per il pannello.
8	GND	P	Terra.
9	VCI	P	Alimentatore per il sistema analogico di interfaccia IC del driver display.
10	GND	P	Terra.
11	Vddio	P	Alimentatore per l'interfaccia IC del driver del display e il sistema logico.
12	GND	P	Terra.
13	TE1	O	Pin di segnalazione attivo dello stato IC .
14	FILO	O	Pin di impostazione del protocollo Swire del Power IC.
15	Te	O	Pin di uscita dell'effetto strappo per sincronizzare Scrittura da MCU a frame, attivata da S/W comando. Quando questo pin non è attivato, questo pin ha l'uscita bassa.
16	Resx	I	È necessario applicare il ripristino del driver del display inizializzare correttamente il chip. Il segnale è attivo Basso.
17	GND	P	Terra.
18	SDI_RDX	I/o	SDl: Segnale di ingresso seriale in SPl l/F. I dati sono ingresso sul fronte di salita del segnale SCL. RDX: legge il segnale stroboscopico per scrivere i dati quando RDX è 'Basso' nell'interfaccia MPU serie 80.
19	DCX	I	Visualizza la selezione dei dati/comandi nella serie 80 MPUl/F e SPl l/F a 4 fili.
20	SCL	I	WRX: scrive il segnale stroboscopico per scrivere i dati quando WRX è 'Basso' nell'I/F MPU serie 80. SCL: A segnale di clock sincrono in SPl l/F.
21	CSX	I	Pin di ingresso selezione chip (abilitazione 'Basso') nella serie 80.
22-29	D0-D7	I/o	Bus dati bidirezionale a 8 bit per MPU serie 80 l/F e bus dati di ingresso a 8 bit per RGB l/F.
30	GND	P	Terra.
31	IM1	I/o	Selezione del tipo di interfaccia.
32	IM0	I/0	Selezione del tipo di interfaccia.
33	GND	P	Terra.
34	GND	P	Terra.
35	D0p	I/o	Segnali dati differenziali se interfaccia MIPI.
36	D0n	I/o	Segnali dati differenziali se interfaccia MIPI.
37	GND	P	Terra.
38	GND	P	Terra.
39	Clkp	I	Segnali dati differenziali se interfaccia MIPI.
40	Clkn	I	Segnali dati differenziali se interfaccia MIPI.
41	GND	P	Terra.
42	GND	P	Terra.
43	MTP	P	Alimentatore per programmazione MTP. Deve essere lasciato aperto o collegato a GND in condizioni normali.
44	GND	P	Terra.
45	GND	P	Terra.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Tensione di ingresso OLED	Elvdd	2.0	3.6	6	V
Tensione di uscita dell'OLED	Vddio	-4.7	-3.6	-0.4	V

Applicazione

I display AMOLED sono comunemente utilizzati in una varietà di applicazioni, grazie ai loro colori vivaci, rapporti di contrasto superiori e basso consumo energetico. Ecco alcune applicazioni significative:
