FN0700E127A
-30 ~+85 ℃
-40 ~+85 ℃
1080 × 1920
TUTTO
Mipi
600
Può essere scelto
Stato di disponibilità: | |
---|---|
Quantità: | |

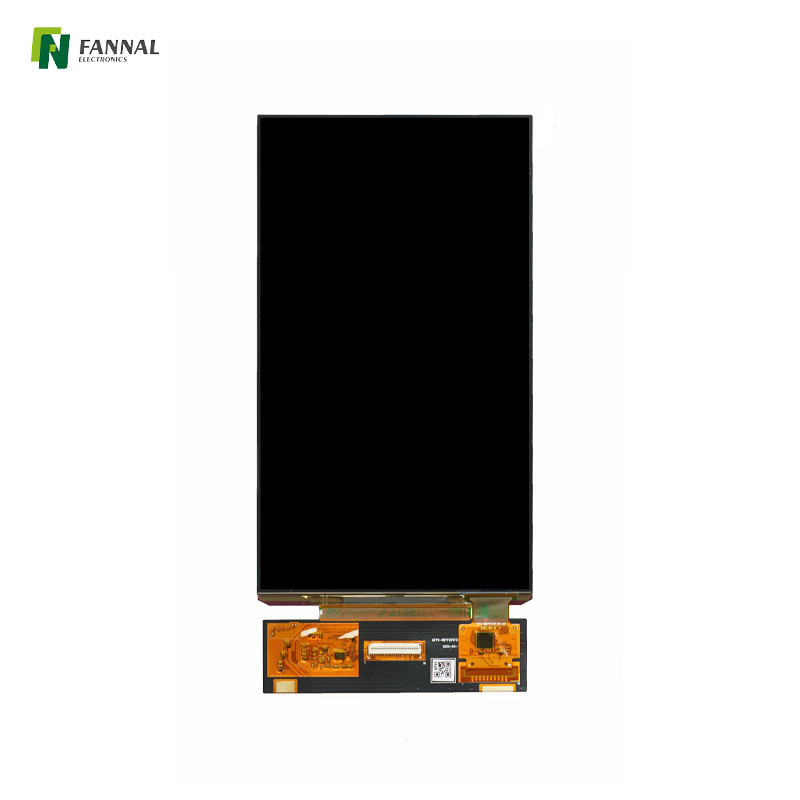

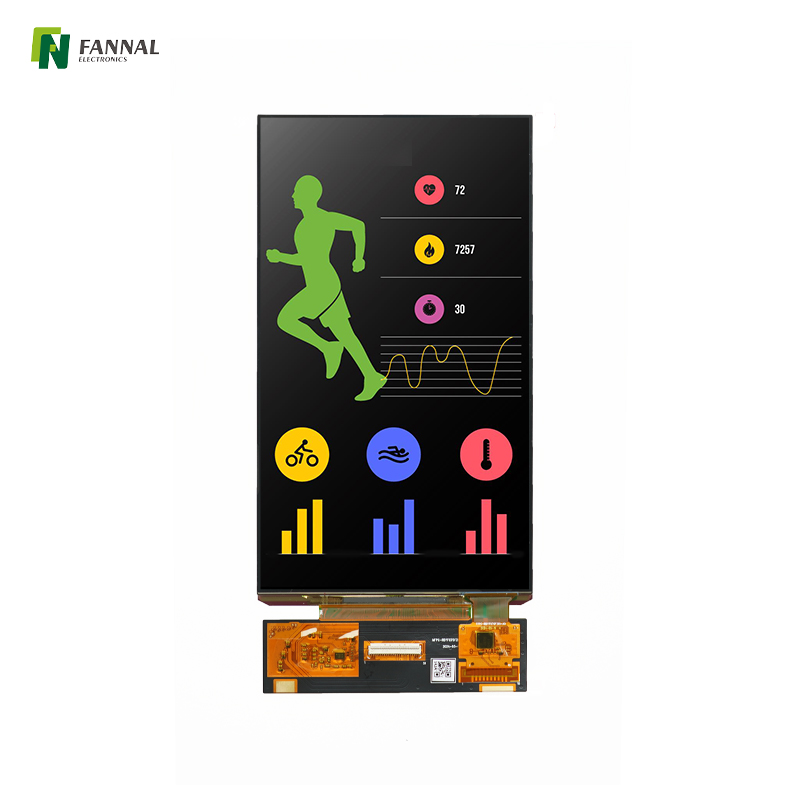

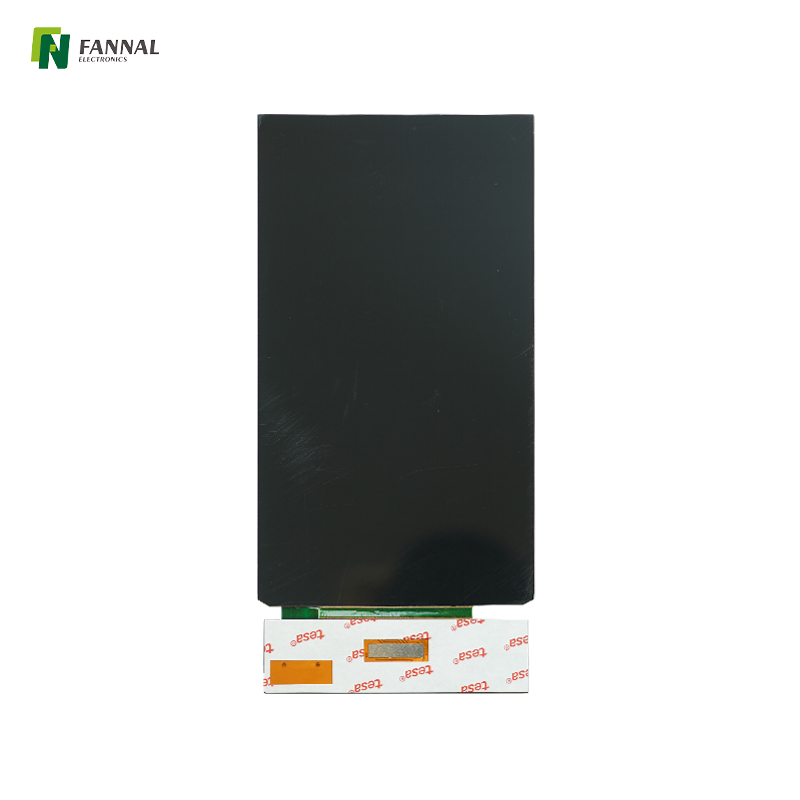

Display AMOLED da 7,0 pollici, 1080 × 1920, MIPI, 600cd/m²
Questo display AMOLED, con uno schermo da 7,0 pollici con una risoluzione di 1080 × 1920, offre un'elevata luminosità di 600cd/m² e utilizza l'interfaccia MIPI. Il suo fattore di forma allungato e la tecnologia avanzata lo rendono adatto a varie applicazioni, tra cui dispositivi indossabili, console di gioco portatili, strumenti medici e display automobilistici.
Sistemi automobilistici: adatto per l'uso in dashboard automobilistici o sistemi di infotainment, la chiarezza del display e la ricca riproduzione del colore assicurano un'interfaccia intuitiva per la navigazione, la multimedia e le informazioni sul veicolo.
Elettronica portatile: ideale per dispositivi portatili come console di gioco portatile o reader elettroniche, l'efficienza elevata e l'efficienza energetica di questo display offrono prestazioni di lunga durata mantenendo una vivace qualità dell'immagine.
Dispositivi per la casa intelligente: il display può essere integrato in pannelli di controllo delle case intelligenti, offrendo un'interfaccia chiara e intuitiva per la gestione dei sistemi di automazione domestica, dall'illuminazione alla sicurezza.
Questo display AMOLED da 7,0 pollici è una potente soluzione per applicazioni che richiedono elementi visivi ad alta definizione e capacità di tocco reattiva, fornendo un equilibrio ottimale di prestazioni, efficienza energetica e qualità visiva per i dispositivi moderni.
Specifiche generali :
Dimensione LCD (pollice): | 7.0 (diagonale) |
Risoluzione: | 1080 (H) × 1920 (V) |
Pixel Pitch: | 80.5 (h) x80.5 (V) |
Area attiva (mm): | 86,94 (H) × 154.56 (V) |

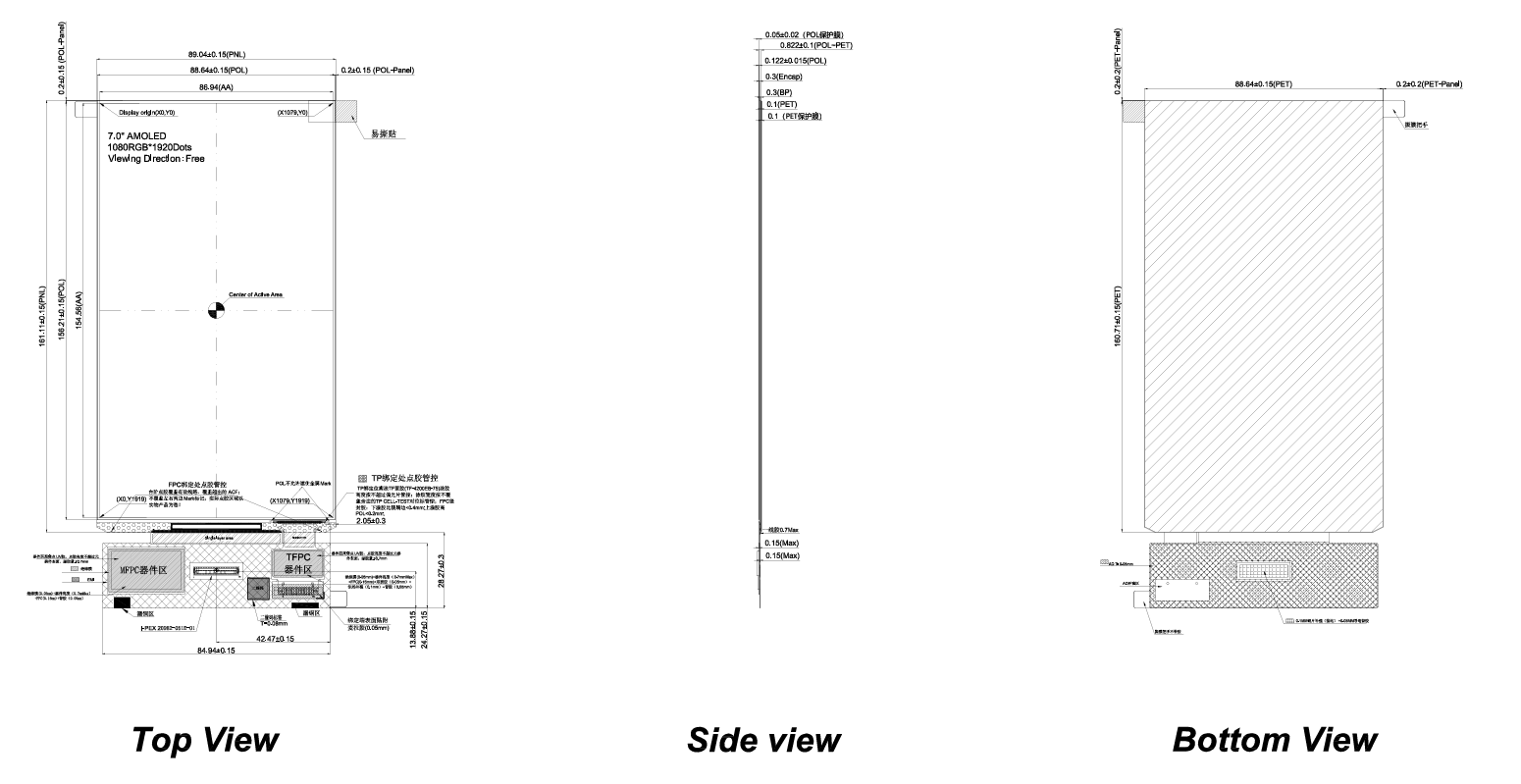

Dimensione del modulo (mm): | 89,04 × 161,11 × 0,822 |
Tipo di visualizzazione: | AMOLED |
Interfaccia: | Mipi |
Visualizza la direzione: | TUTTO |
Alimentazione elettrica: | 3.3 |
Luminance (CD/M2): | 600 (tip.) |
Interfaccia:
Pin n. | Simbolo | I/o | Descrizione |
1 | Ntp_pwr | P | Pannello OTP. |
2 | VCI | P | Tensione analogica di alimentazione. |
3 | AVDD_EN | I | AVDD Abilita segnale. |
4 | Swire | O | Swire Protocol Impostazione Pin di Power IC. |
5 | Te | O | Uscita del segnale sincrono dal pannello per evitare l'effetto di strappo. |
6 | RESET | I | Ripristina l'ingresso del segnale. |
7 | GND | P | Terra. |
8 | D2N | I | Segnale di dati differenziali negativi MIPI DSI. |
9 | D2p | I | Segnale di dati differenziali MIPI DSI positivo. |
10 | GND | P | Terra. |
11 | GND | P | Terra. |
12 | D1N | I | Segnale di dati differenziali negativi MIPI DSI. |
13 | D1p | I | Segnale di dati differenziali MIPI DSI positivo. |
14 | GND | P | Terra. |
15 | GND | P | Terra. |
16 | Clkn | I | Segnale di dati differenziali negativi MIPI DSI. |
17 | Clkp | I | Segnale di dati differenziali MIPI DSI positivo. |
18 | GND | P | Terra. |
19 | GND | P | Terra. |
20 | D0n | I | Segnale di dati differenziali negativi MIPI DSI. |
21 | D0p | I | Segnale di dati differenziali MIPI DSI positivo. |
22 | GND | P | Terra. |
23 | GND | P | Terra. |
24 | D3N | I | Segnale di dati differenziali negativi MIPI DSI. |
25 | D3p | I | Segnale di dati differenziali MIPI DSI positivo. |
26 | GND | P | Terra. |
27 | GND | P | Terra. |
28 | Vddi | P | Alimentazione per il display Driver IC Interface e Sistema logico. |
29 | Vddi | P | Alimentazione per il display Driver IC Interface e Sistema logico. |
30 | GND | P | TERRA. |
31 | GND | P | TERRA. |
38-41 | Elvdd | P | Alimentazione per il pannello. |
42 | Avdd | P | Tensione analogica del segnale. |
43 | Avdd | P | Tensione analogica del segnale. |
44 | GND | P | TERRA. |
45 | GND | P | TERRA. |
46 | Tp_avdd | P | Alimentazione elettrica. |
47 | TP_SCL | I/o | Segnale di orologio i2c. |
48 | Tp_int | O | Segnale di interrupt, affermando di richiedere l'host avvia una nuova transcazione |
49 | TP_SDA | I/o | Segnale di dati I2C. |
50 | TP_1.8V | P | Alimentazione elettrica. |
51 | TP_RST | I | Segnale di ripristino esterno. |
Applicazione
I display AMOLED sono ampiamente utilizzati in varie applicazioni a causa dei loro colori vibranti, dei rapporti di contrasto elevati e del basso consumo di energia. Ecco alcune applicazioni chiave:
Sistemi di pagamento | Trasporto | E-bike | |
All'aperto | Pannelli industriali | Attrezzatura medica | Attrezzatura di finta |
Impianto di ingegneria | Moto | Distributore automatico | Domanda di casa |
