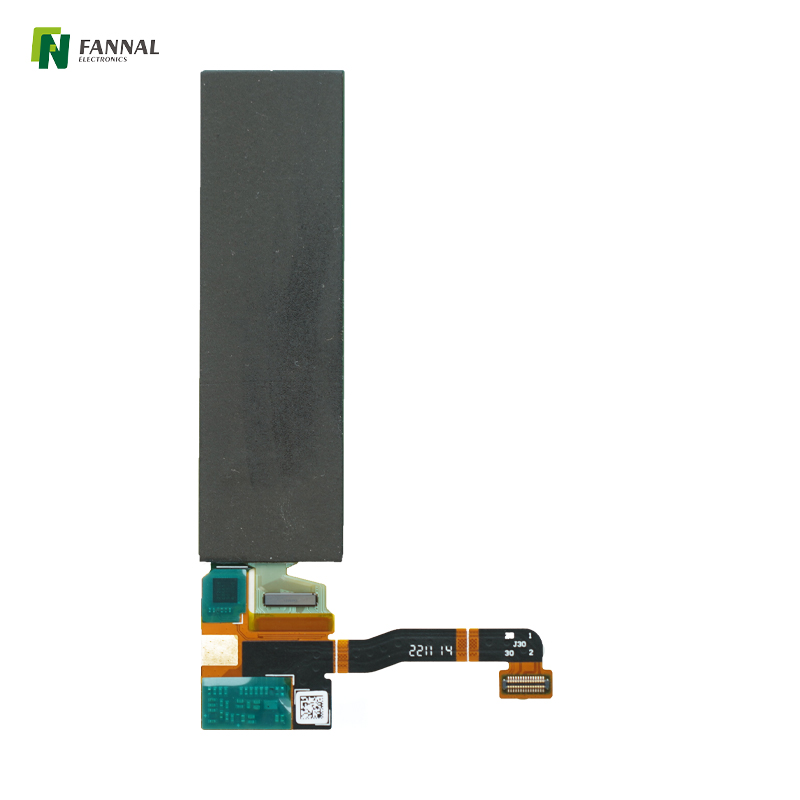

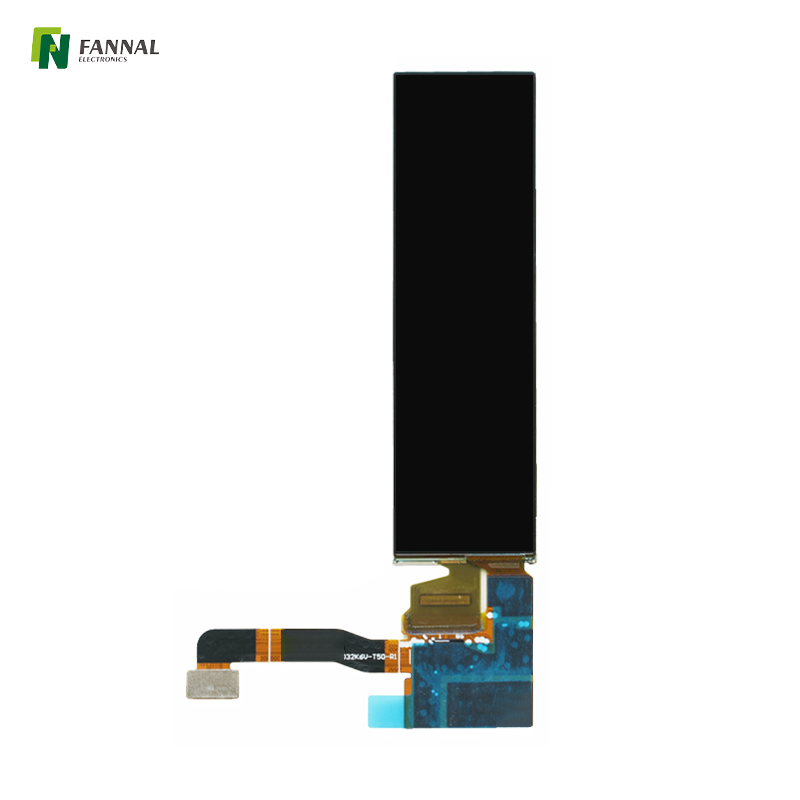

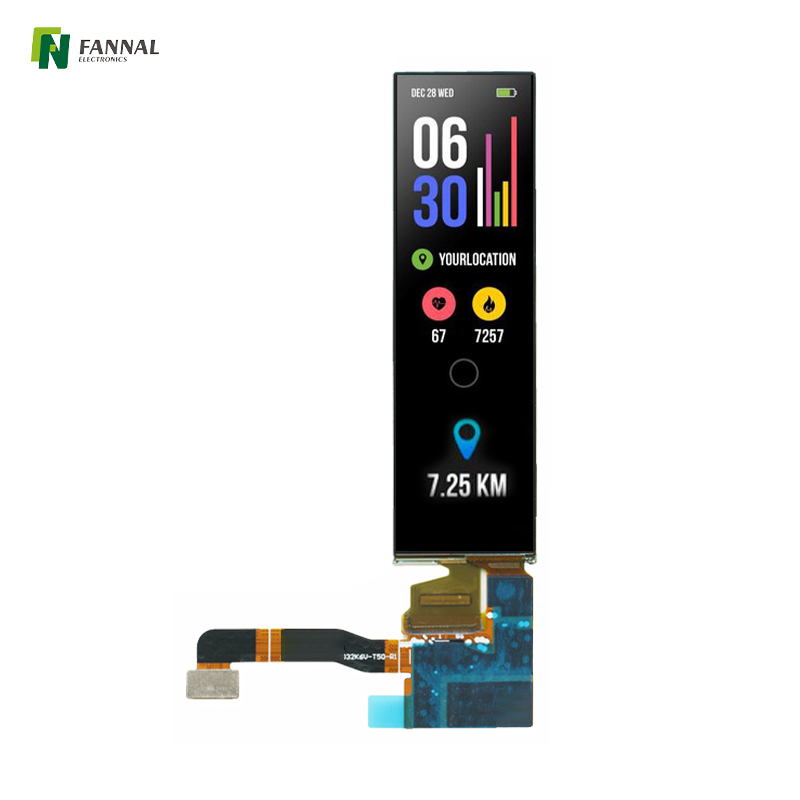

Display AMOLED a barre da 3,2 pollici 262x928 Schermata OLED MIPI

Display AMOLED a barre da 3,189 pollici

Modello:
FN0320E002A
marchio prodotto:
FANNAL
Dimensioni (pollici):
3.2
Operation temp (℃):
-20 ~+70 ℃
Temp di archiviazione (℃):
-40 ~+80 ℃
Visualizza interfaccia:
Mipi
Risoluzione:
262 × 928
Direzione:
TUTTO
Luminosità (cd/m²):
500
Touch screen:
Personalizzazione

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Visualizzazione AMOLED a barre display AMOLED acquistare schermo di visualizzazione

Panoramica

Disegno

Specifiche

Applicazioni

Informazioni su FANNAL

Panoramica

Il display appartiene alla classe di dimensioni standard AMOLED da 3,2 pollici , con una diagonale attiva effettiva di 3,189 pollici . Il display è progettato per dispositivi indossabili ad alte prestazioni, con una risoluzione di 262x928 pixel . Con una luminanza di 500 cd/m² , questo display garantisce immagini luminose e vivide, rendendolo adatto a varie applicazioni in cui la visibilità è fondamentale.

Specifiche chiave

Area attiva : 22.008 x 77.952 mm
Interfaccia : MIPI
Luminance : 500 CD/M²
Visualizza direzione : tutte le direzioni (ampi angoli di visualizzazione)

Caratteristiche

Alta risoluzione : la densità dei pixel del display consente un testo e immagini affilate, migliorando l'esperienza dell'utente nelle applicazioni indossabili.
Ampi angoli di visualizzazione : con la possibilità di visualizzare chiaramente il display da qualsiasi angolo, garantisce l'usabilità in diverse condizioni.
Fattore di forma compatto : il design a forma di bar è particolarmente adatto per applicazioni come tracker di fitness, bande intelligenti e altri dispositivi indossabili compatti.
Luminosità : l'elevata luminanza rende il display leggibile anche in ambienti luminosi, garantendo l'usabilità in ambienti esterni.

Questo display AMOLED è una scelta eccellente per gli sviluppatori che desiderano creare dispositivi indossabili innovativi e intuitivi, combinando funzionalità con prestazioni visive eccezionali.

Perché scegliere un display a barra?

Le visualizzazioni in stile barra (proporzioni allungate del ritratto) migliorano la chiarezza dell'interfaccia utente negli stack di informazioni verticali come elenchi, notifiche o feed di stato. Riducono lo scorrimento e massimizzano l'area dello schermo utilizzabile in fattori di forma ristretti.

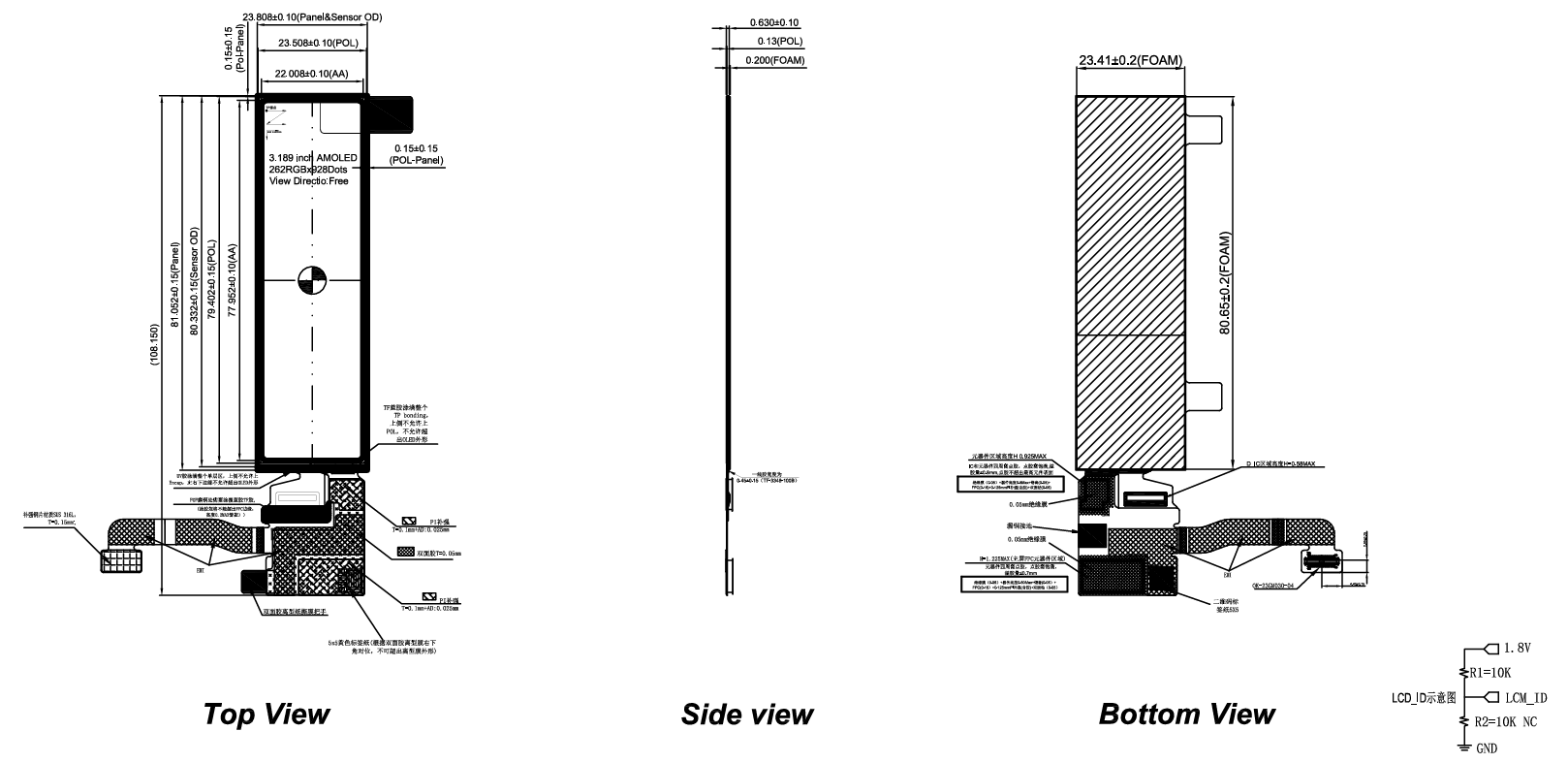

Disegno

屏幕截图 2024-10-23 140911

Specifiche

Specifiche generali

Dimensione LCD (pollice):	3.189 (diagonale)
Risoluzione:	262 (H) × 928 (V)
Pixel Pitch:	84 (h) x84 (V)
Area attiva (mm):	22.008 (H) × 77.952 (V)
Dimensione del modulo (mm):	23.808 × 81.052 × 0,83
Interfaccia:	Mipi
Visualizza la direzione:	TUTTO
Luminance (CD/M2):	500 (tip.)

Interfaccia

Pin n.	Simbolo	I/o	Descrizione
1	GND	P	Terra.
2	GND	P	Terra.
3	Lcm_clkn	I/o	Segnale di orologio DSI MIPI.
4	Vci_en	I	Pin di ingresso abilitato Active High per VCI.
5	Lcm_clkp	I/o	Segnale di clock positivo MIPI DSI .
6	GND	P	Terra.
7	GND	P	Terra.
8	LCD_IO (1.8V)	P	DIC Logic 1.8V.
9	LCM_D1P	I	Segnale di dati differenziali negativi MIPI DSI.
10	GND	P	Terra.
11	LCM_D1P	I	Segnale di dati differenziali MIPI DSI positivo.
12	Lcd_reset	I	Ripristina l'ingresso del segnale.
13	GND	P	Terra.
14	Lcm_id	I	ID.
15	Lcm_d0n	I	Segnale di dati differenziali negativi MIPI DSI.
16	GND	P	Terra.
17	LCM_D0P	I	Segnale di dati differenziali MIPI DSI positivo.
18	VCC_CTP	P	TP Power 2.8V.
19	GND	P	Terra.
20	GND	P	Terra.
21	Lcm_te	O	Uscita del segnale sincrono dal pannello per evitare l'effetto di strappo.
22	Ctp_resrt	I	Segnale di ripristino TP.

Caratteristiche Elettriche

Parametro	Simbolo:	Min.	Max.	Unità
Tensione di guida EL	Elvdd	-0.3	5.5	V
Tensione di funzionamento del modulo	Vddio	-0.3	5.5	V

Applicazioni

Display integrati indossabili e portatili

Questo formato a barra compatto è particolarmente adatto per prodotti indossabili, strumenti diagnostici portatili e dispositivi di misurazione portatili che richiedono la visualizzazione verticale delle informazioni.

Cruscotti verticali e pannelli strumenti

Ideale per l'integrazione verticale del cruscotto in veicoli leggeri, scooter e altre attrezzature per la mobilità compatte in cui l'orientamento verticale ottimizza il layout dei dati.

Interfacce di controllo e casa intelligente

Utilizzato nei pannelli degli elettrodomestici intelligenti, nei terminali di controllo e nei display di stato in cui i layout dell'interfaccia utente verticale migliorano l'usabilità e l'efficienza dello spazio.

Sistemi embedded industriali

Applicabile ad apparecchiature industriali integrate che beneficiano di un contrasto elevato e di una visualizzazione allungata, come indicatori di processo, stack di avvisi e feed di stato.

Display integrati

Display per bici elettrica

Display per bici elettriche

Visualizzazione della casa intelligente

Display per la casa intelligente

pannelli-industriali

Display industriali

Informazioni su FANNAL

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Album

FANNAL Ablum

FAQ

Q1: Quale interfaccia utilizza questo display AMOLED da 3,2″?

R:
Questo display utilizza un'interfaccia MIPI , comunemente supportata dai processori mobili e da molti controller display integrati. MIPI semplifica il cablaggio e supporta un efficiente trasferimento dati ad alta velocità.

Q2: Il fattore di forma in stile barra è vantaggioso?

R:
Sì. La forma della barra verticale è particolarmente utile per i layout in cui le informazioni vengono presentate al meglio con un orientamento alto, come elenchi, feed di stato o dashboard compatti, riducendo la complessità del ridimensionamento dell'interfaccia utente.

Q3: Quali sono i vantaggi visivi di AMOLED rispetto a LCD?

R:
La tecnologia autoemissiva AMOLED produce neri profondi, contrasto elevato e ampi angoli di visione senza la necessità di moduli di retroilluminazione, migliorando la leggibilità e l'impatto visivo nei formati di display compatti.

Q4: Questo display può essere integrato con le comuni piattaforme embedded?

R:
Sì, grazie all'interfaccia MIPI, può essere accoppiato con molti processori integrati e schede driver che supportano MIPI, consentendo una progettazione flessibile del sistema per display compatti.

Q5: Per quali tipi di applicazioni è adatto questo display?

R:
Questo display a barra è adatto per applicazioni che richiedono una presentazione verticale dei contenuti in un ingombro compatto, inclusi dispositivi indossabili, dispositivi portatili, pannelli di controllo intelligenti e sistemi integrati industriali.
