1,504 pollici 466x466 pixel OLED Schermo MIPI e SPI Interfaccia ROULD AMOLED Pannello di visualizzazione per dispositivi indossabili

1,504 pollici 466x466 pixel OLED Schermo MIPI e SPI Interfaccia ROULD AMOLED Pannello di visualizzazione per dispositivi indossabili

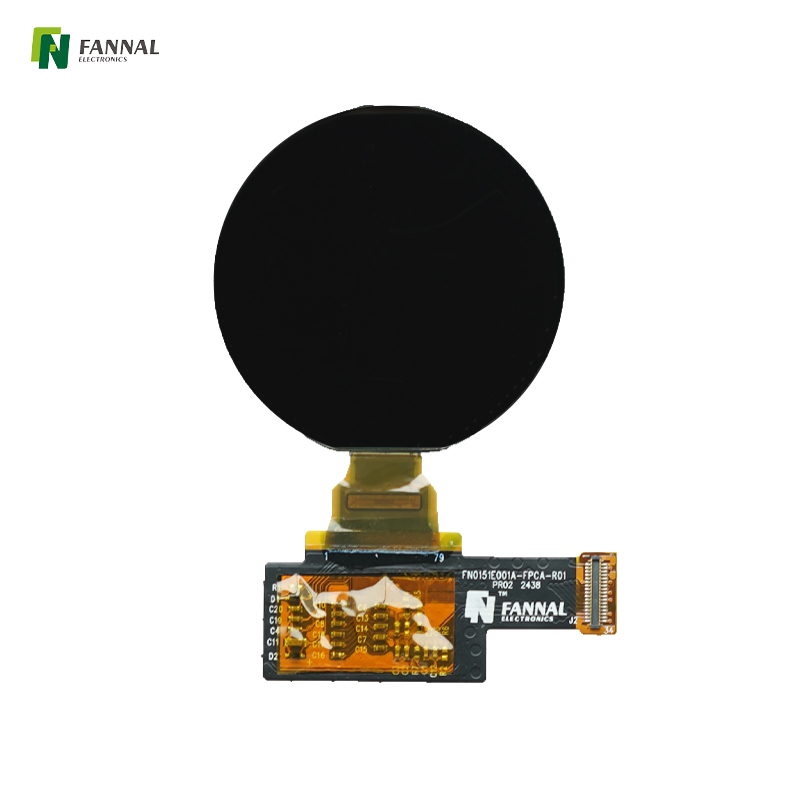

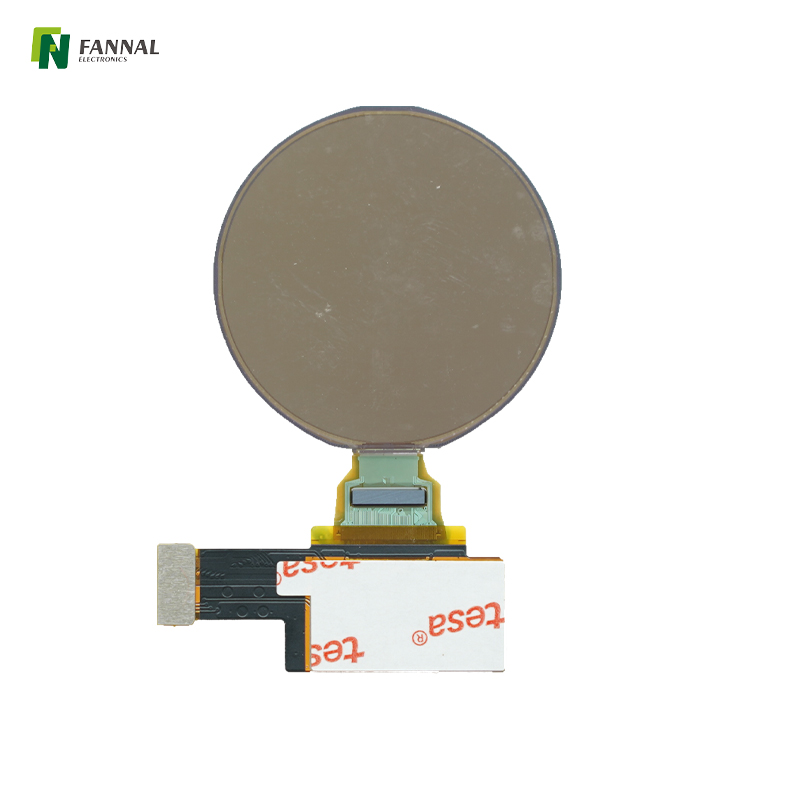

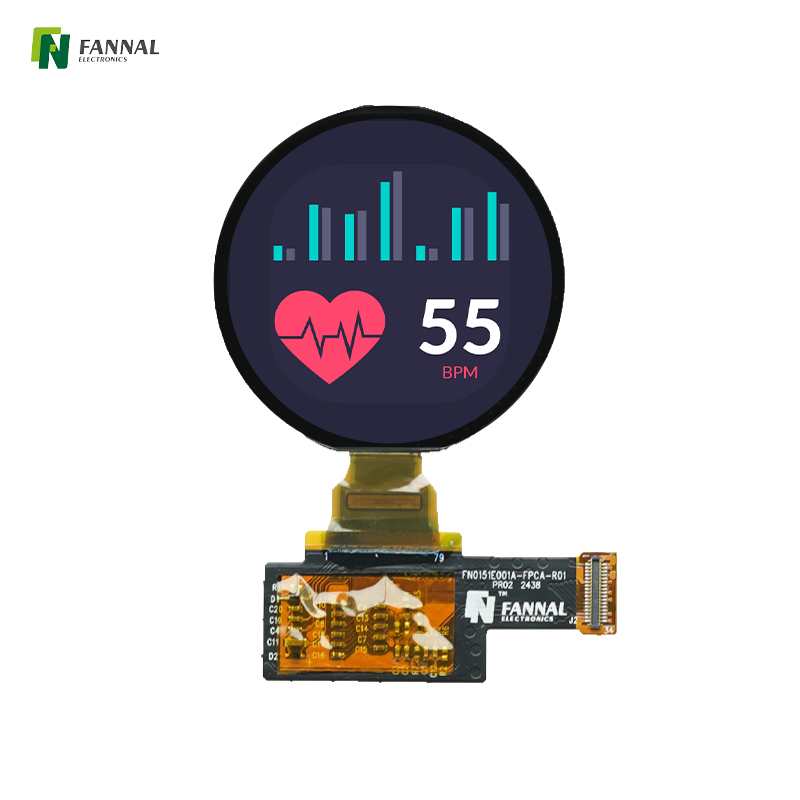

Display rotondo AMOLED da 1,504 pollici

Modello:
FN0151E001A
marchio prodotto:
FANNAL
Operation temp (℃):
-20 ~+70 ℃
Temp di archiviazione (℃):
-40 ~+80 ℃
Visualizza interfaccia:
MIPI & SPI
Risoluzione:
466 × 466
Direzione:
TUTTO
Luminosità (cd/m²):
600
Touch screen:
Personalizzazione

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Display AMOLED industriale Display rotondo AMOLED

Caratteristiche del prodotto

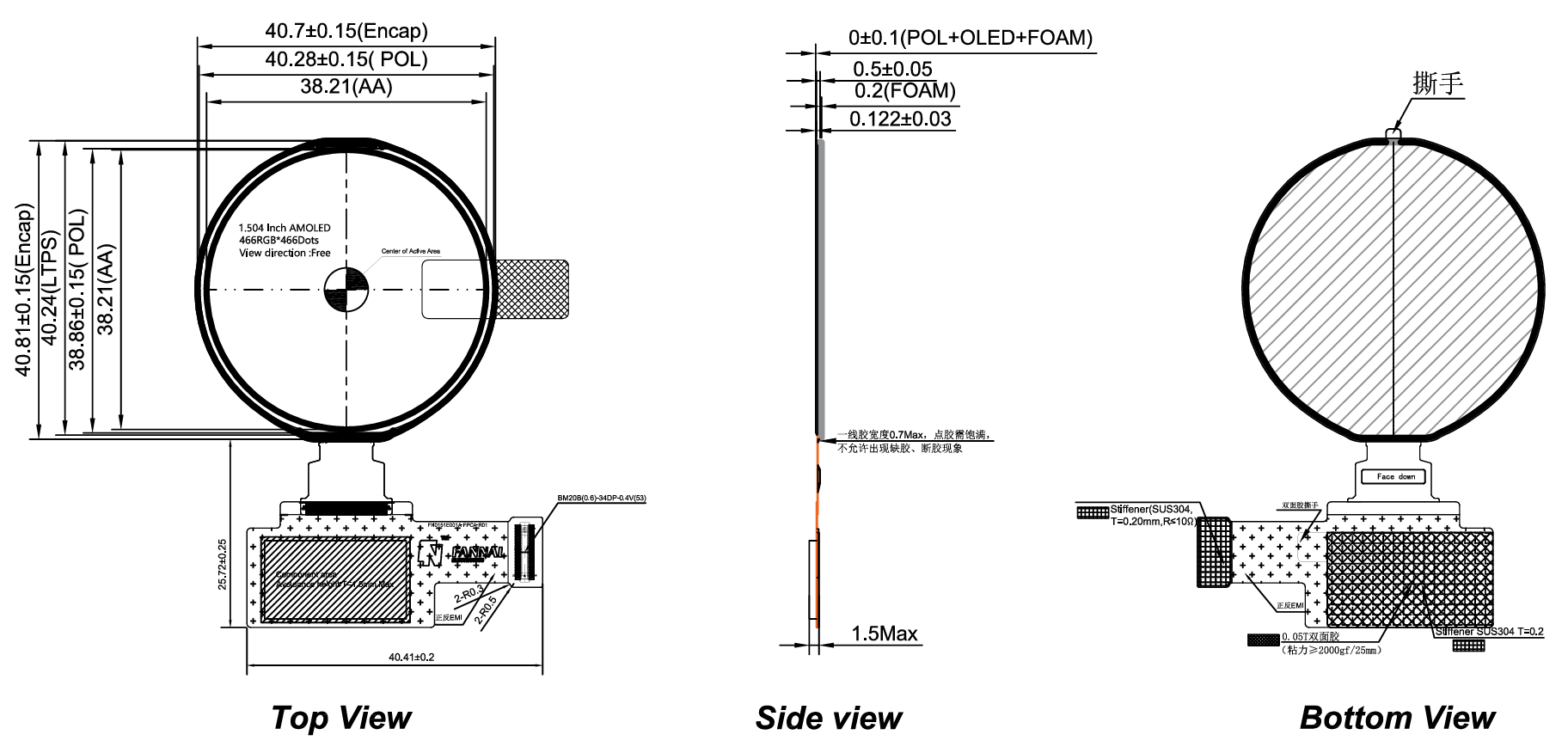

Disegno del prodotto

Specifiche

Applicazione del prodotto

Introduzione allo schermo OLED da 1,504 pollici 466x466

Lo schermo OLED da 1,504 pollici presenta una risoluzione di 466x466 pixel , fornendo un'esperienza visiva di alta qualità ideale per dispositivi indossabili. Questo display utilizza interfacce MIPI e SPI , offrendo opzioni di connettività versatili per varie applicazioni.

Specifiche chiave

Area attiva : 38.207 x 38.207 mm
Alimentazione : 3.3V
Tipo di visualizzazione : rotondo AMOLED
Applicazioni : progettato specificamente per dispositivi indossabili, migliorando l'interazione dell'utente con colori vivaci e immagini affilate.

Caratteristiche

Alta risoluzione : con la sua densità dei pixel, il display garantisce visioni nitide e chiare, rendendolo adatto per grafica dettagliata e interfacce utente.
Design compatto : la forma rotonda e le dimensioni ridotte lo rendono una scelta eccellente per smartwatch, tracker di fitness e altri gadget portatili.
Basso consumo energetico : la tecnologia OLED consente un funzionamento a efficienza energetica, estendendo la durata della batteria nei dispositivi indossabili.

Questo pannello di display è una soluzione eccellente per gli sviluppatori che desiderano creare applicazioni indossabili coinvolgenti e visivamente accattivanti.

屏幕截图 2024-10-22 154559

Specifiche generali ：

Dimensione LCD (pollice):	1.504 (diagonale)
Risoluzione:	466 (H) × 466 (V)
Pixel Pitch:	81.99 (h) x81.99 (V)
Area attiva (mm):	38.207 (H) × 38.207 (V)
Dimensione del modulo (mm):	40,71 × 40,81 × 0,82
Tipo di visualizzazione:	AMOLED
Interfaccia:	MIPI & SPI
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	3.3
Luminance (CD/M2):	600 (tip.)

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	Mtp_pwr	P	Pannello OTP.
2	GND	P	Terra.
3	D0p	I	Segnale di dati differenziali MIPI DSI positivo.
4	D0n	I	Segnale di dati differenziali negativi MIPI DSI .
5	GND	P	Terra.
6	Clkp	I	Segnale di dati differenziali MIPI DSI positivo.
7	Clkn	I	Segnale di dati differenziali negativi MIPI DSI .
8	GND	P	Terra.
9	D1p	I	Segnale di dati differenziali MIPI DSI positivo.
10	D1N	I	Segnale di dati differenziali negativi MIPI DSI.
11	GND	P	Terra.
12	IM0	I/o	Selezione del tipo di interfaccia.
13	IM1	I/o	Selezione del tipo di interfaccia.
14	GND	P	Terra.
15	Nc	-	Nessuna connessione.
16	GND	P	Terra.
17	D1	I	Segnale di ingresso seriale in SPL L/F. I dati vengono input Sul bordo di salita del segnale SCL. lf no Utilizzato, connettiti a VSSLO.
18	D0	I	Segnale di ingresso seriale in SPL L/F. I dati vengono input Sul bordo di salita del segnale SCL. lf no Utilizzato, connettiti a VSSLO.
19	GND	P	Terra.
20	CSB	I	CHIP Selezionare Pin di ingresso in SPI I/F. Se non utilizzato, connettiti a VDDIO.
21	SCL	I	Segnale di ingresso dell'orologio pixel.
22	SDI	I	Segnale di ingresso dei dati seriali.
23	SDO	I	Segnale di uscita dei dati seriali.
24	RESET	I	Ripristina l'ingresso del segnale.
25	Te	O	Pin di output dell'effetto lacrimale per sincronizzare MCU per inquadrare la scrittura, attivata da S/W comando. Quando questo pin non è attivato, Questo pin è in uscita bassa.
26	OLED_EN	O	Power IC Abilita Pin di controllo (NOTA: 'H ' = VDD Livello, 'L ' = VSSI Livello.
27	Swire	O	Swire Protocol Impostazione Pin di Power IC.
28	Nc	-	Nessuna connessione.
29	VCI	P	Tensione analogica di alimentazione.
30	Vddio	P	Alimentazione per il display Driver IC Interface e Sistema logico.
31	GND	P	Terra.
32	Elvdd	P	Alimentazione positiva per il pannello.
33	GND	P	Terra.
34	ELVSS_IN	P	Alimentazione negativa per il pannello.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Max.	Unità
Tensione di alimentazione	Vdda	-0.3	5.5	V
Tensione di alimentazione	Vddio	-0.3	5.5	V

Applicazione

I display AMOLED sono ampiamente utilizzati in varie applicazioni a causa dei loro colori vibranti, dei rapporti di contrasto elevati e del basso consumo di energia. Ecco alcune applicazioni chiave:
