Display AMOLED industriale da 12,6 pollici

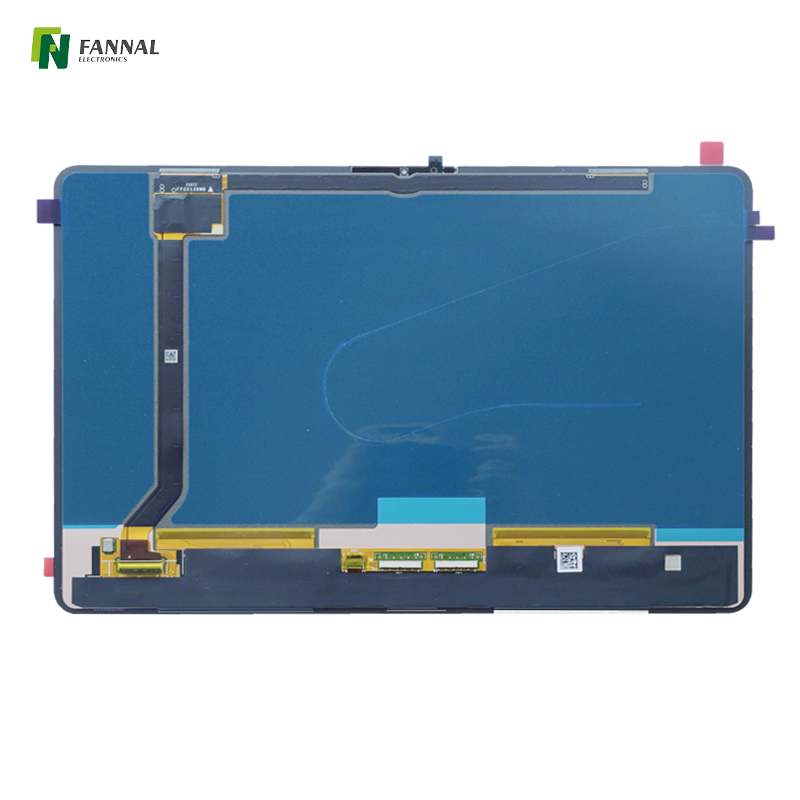

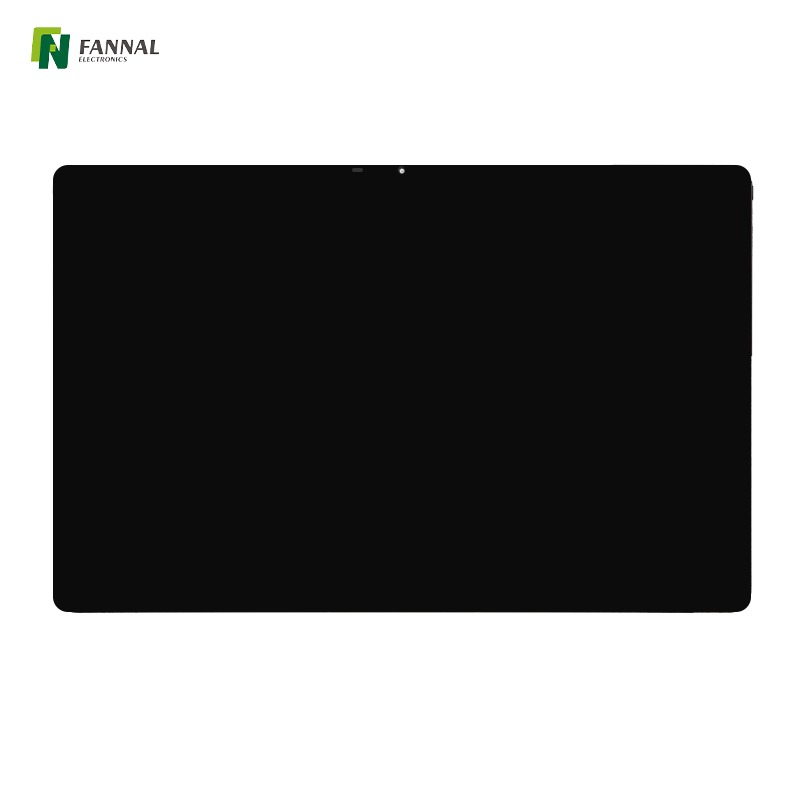

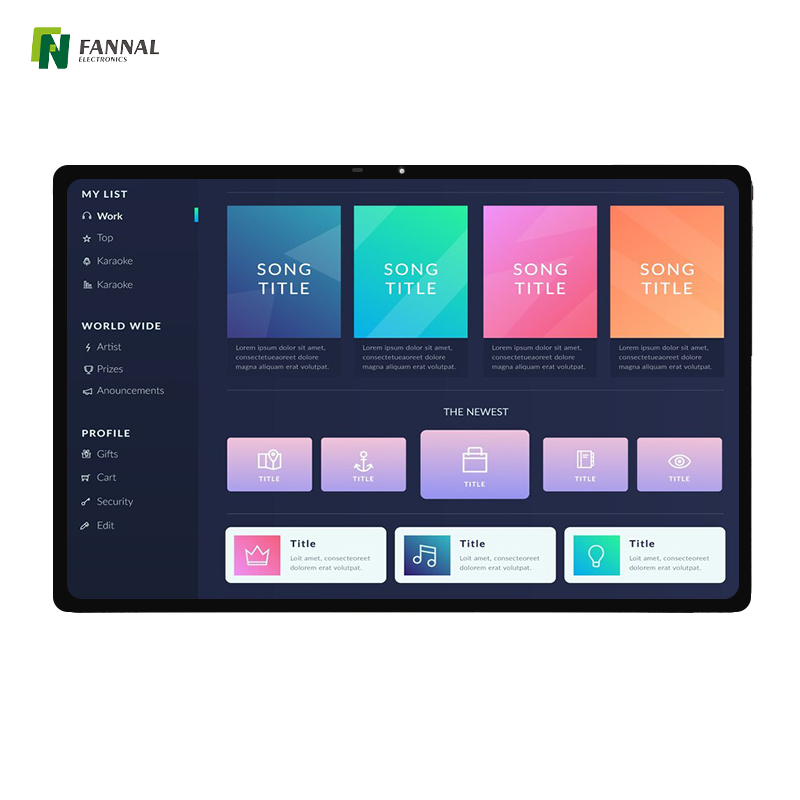

Display AMOLED da 12,6 pollici

Modello:
FN1260T001A
Dimensioni (pollici):
12.6
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-40~+80
Risoluzione:
1600×2560
Direzione:
TUTTO
Luminosità (cd/m²):
400
Touch screen:
Può essere scelto
Interfaccia:
Mipi

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Display AMOLEd industriale da 12,6 pollici display AMOLED display lcd amolizzato

Caratteristiche chiave

Disegno

Specifiche

Applicazione

Perché FANNAL?

Display AMOLED da 12,6 pollici, 1600×2560, MIPI, 400 cd/m²

Questo display AMOLED da 12,6 pollici, con una risoluzione di 1600×2560 e una luminosità di 400cd/m², utilizza l'interfaccia MIPI per offrire immagini di alta qualità. Le dimensioni più grandi del display, combinate con la tecnologia AMOLED avanzata, lo rendono ideale per applicazioni che richiedono immagini vivide e dettagliate, come tablet, monitor e apparecchiature industriali.

Caratteristiche chiave

✔ Pannello AMOLED 1600×2560 ad altissima risoluzione

Questo display da 12,6 pollici utilizza un pannello AMOLED ad alta risoluzione , offrendo colori ricchi, neri profondi e contrasto elevato , che sono significativamente superiori ai tradizionali display LCD per fedeltà dell'immagine e impatto visivo.

✔ Illuminazione pixel indipendente (tecnologia AMOLED)

Ogni pixel emette luce propria, consentendo:

Neri davvero profondi
Riproduzione dei colori vivida
Rapporti di contrasto elevati
Queste funzionalità rendono il display eccellente per la chiarezza dell'interfaccia utente e i contenuti visivi su schermi professionali.

✔ Interfaccia MIPI per un'integrazione perfetta

L' interfaccia MIPI fornisce un trasferimento dati rapido e affidabile adatto a sistemi integrati, tablet, dispositivi medici e prodotti di visualizzazione ad alte prestazioni.

✔ Ampio angolo di visione (TUTTI)

I pannelli AMOLED offrono in genere ampi angoli di visione , garantendo colori e luminosità costanti anche se visti di lato. Questo è fondamentale per i display visualizzati da più posizioni o in contesti collaborativi.

✔ Luminosità moderata (400 cd/m²)

Con una valutazione tipica di circa 400 cd/m² , questo display è adatto per ambienti interni e ben illuminati : cruscotti aziendali, industriali, commerciali e professionali.

✔ Intervallo di temperatura adatto all'industria

Progettato per l'uso professionale, questo modulo supporta un ampio intervallo di temperature operative tipicamente adatto per sistemi industriali e integrati (con opzioni che vanno da –20 °C a +70 °C ) in base alle specifiche del prodotto.

✔ Personalizzabile per le esigenze del progetto

Il modulo AMOLED può essere personalizzato con:

Integrazione touch (opzioni capacitive)
Vetro di copertura/strati protettivi
Schede di interfaccia/soluzioni di montaggio personalizzate
Adattamento del cablaggio e della configurazione dei pin

FANNAL offre servizi di personalizzazione completi su misura per i requisiti del tuo prodotto.

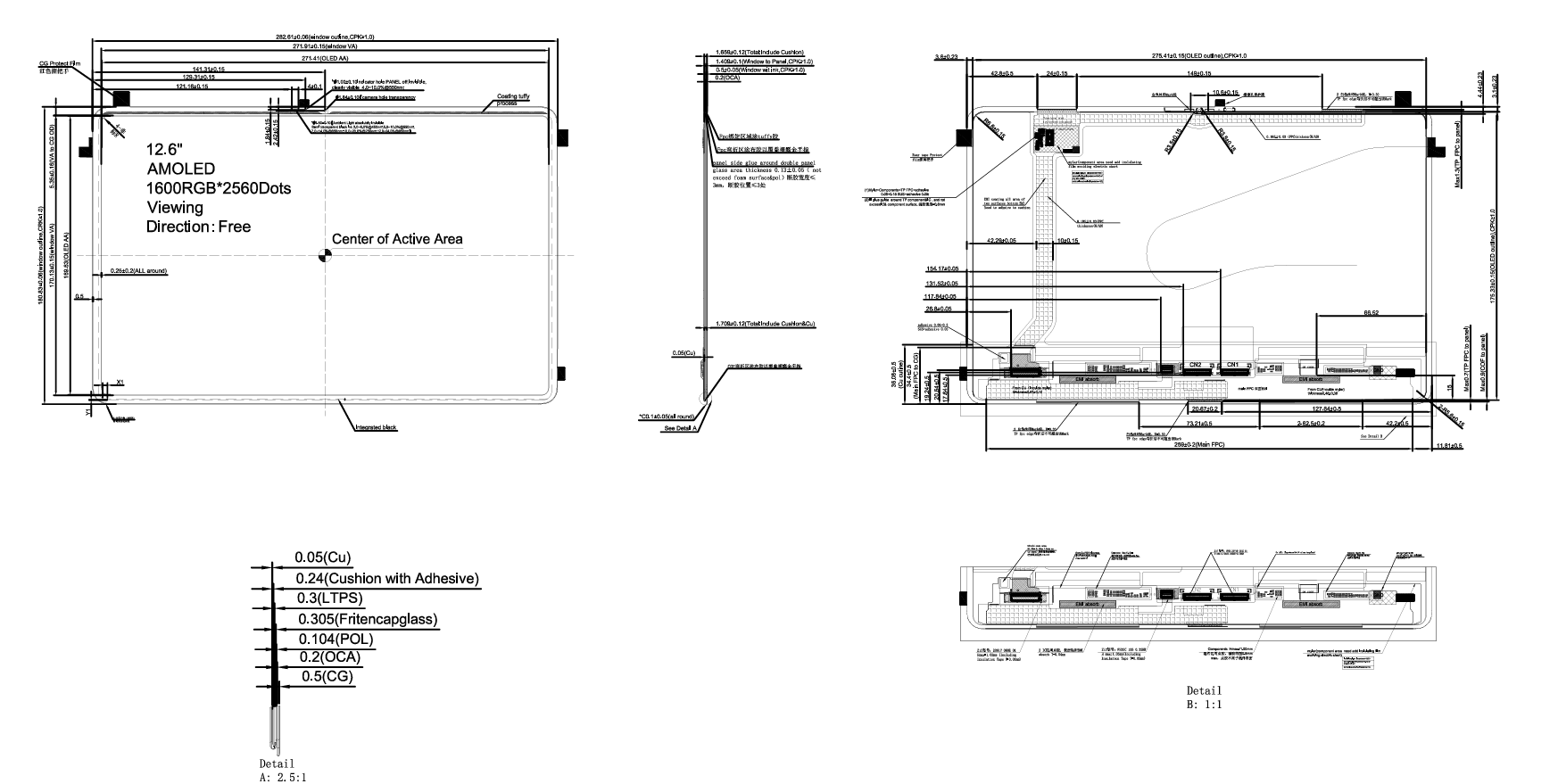

Disegno

屏幕截图 2024-10-24 134555

Specifiche

Specifiche generali ：

Dimensione LCD (pollice):	12,6 (diagonale)
Risoluzione:	1600(O)×2560(V)
Pixel Pitch:	106,02(A)x106,02(V)
Area attiva (mm):	271,4112(A)×169,632(V)
Dimensione del modulo (mm):	275.411×175.232×1.659
Tipo di visualizzazione:	AMOLED
Interfaccia:	Mipi
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	3.3
Luminance (CD/M2):	400 (tip.)

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	Nc	-	Nessuna connessione.
2	Nc	-	Nessuna connessione.
3	GND	P	Terra.
4	TP_Report_IT	I	Perno di riserva, se non utilizzato, aprirlo.
5	TP_RST	I	Resetta il pin per il tocco, attivo basso.
6	TP_INT_Sensorhub	I	Pin di riserva, se non utilizzato, aprire questo pin.
7	TP_INT per AP	I	Pin di interruzione per Touch.
8	TP_SPI_CS0	I	SPl Pin di selezione del chip per TP.
9	TP_SPI_SCK	I	SPl Pin orologio per TP.
10	TP_SPI_MOSI	I	Pin SPI MOSl per TP spi.
11	TP_SPI_MISO	I	Pin SPI MOSl per TP spi.
12	GND	P	Terra.
13	TSP_SDA	I	Pin di riserva, per favore apri questo pin.
14	TSP_SCL	I	Pin di riserva, per favore apri questo pin.
15	CLK IC TP	I	Pin di riserva, per favore apri questo pin.
16	TSP_1.8V	P	Potenza TP lOVCC.
17	TSP_3.3V	P	Potenza TPAVDD.
18	GND	P	Terra.
19	MIPI_D3N_L	I	DSI-D3- del Master lC MIPl.
20	MIPI_D3P_L	I	DSI-D3+ del Master lC MIPl.
21	GND	P	Terra.
22	MIPI_D2N_L	I	DSI-D2- del Master lC MIPl
23	MIPI_D2P_L	I	DSI-D2+ del Master lC MIPl
24	GND	P	Terra.
25	MIPI_CLKN_L	I	DSI-CLK-di MasterIC MIPI.
26	MIPI_CLKP_L	I	DSI-CLK+ del Master lC MIPI.
27	GND	P	Terra.
28	MIPI_D1N_L	I	DSI-D1- del Master IC MIPl.
29	MIPI_D1P_L	I	DSI-D1+ del Master IC MIPl.
30	GND	P	Terra.
31	MIPI_D0N_L	I	DSI-D0- del Master IC MIP.
32	MIPI_D0P_L	I	DSI-D0+ del Master IC MIP.
33	GND	P	Terra.
34	Err_fg	O	Pin di uscita utilizzato per monitorare lo stato del driver del display e lo stato di errore dell'HSDT di MIP.
35	EL_12C_SCL	I/o	(12C) Pin I/O orologio SCL per PMIC.
36	EL_I2C_SDA	I/o	(12C) Pin I/O dati SCL per PMIC.
37-39	1,8 V	P	VDDI per DDIC.
40	ID0	O	Pin ID, pin di uscita, connessione interna 1,8 V, se non utilizzato, aprire questo pin.
41	ID1	O	Pin ID, pin di uscita, connessione interna GND, se non utilizzato,
42	Nc	-	Nessuna connessione.
43	E_AVDD	P	Alimentatore per sistema DDLC analogico.
44	Nc	-	Nessuna connessione.
45	GND	P	TERRA.
46	AVDD IT	I	Pin di controllo abilitazione Power LC.
47	FILO	I	Pin di impostazione del protocollo Swire del circuito integrato di alimentazione.
48	Nc	-	Nessuna connessione.
49	Nc	-	Nessuna connessione.
50	Elvs	P	ELVSS per OLED.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Max.	Unità
Tensione di alimentazione analogica/boost	VCI	-0.3	5.5	V
Tensione I/O	VDDDIO	-0.3	5.5	V

Applicazione

1. Pannelli di visualizzazione incorporati ad alta risoluzione

Perché: la risoluzione 1600×2560 e l'elevato contrasto lo rendono ideale per i sistemi embedded che richiedono interfaccia utente dettagliata, grafici e immagini di alta qualità.
Dove: terminali di controllo industriale, interfacce utente delle macchine e schermi operatore integrati negli armadietti delle apparecchiature.

2. Display medici e diagnostici

Perché: i neri profondi, il contrasto elevato e gli ampi angoli di visione garantiscono che le informazioni visive critiche (come grafici, immagini e forme d'onda) siano facili da leggere e precise.
Dove: workstation diagnostiche, interfacce di monitoraggio dei pazienti e panoramiche di imaging.

3. Tablet professionali e dispositivi portatili

Perché: i colori intensi e la chiarezza visiva di AMOLED migliorano le interfacce per dispositivi integrati palmari o portatili di alta qualità.
Dove: tablet per l'ispezione sul campo, tablet aziendali rinforzati, display portatili per la supervisione.

4. Interfacce utente vendita al dettaglio/POS/chioschi

Perché: immagini vivaci e chiarezza fanno risaltare gli elementi grafici, le icone e il testo nelle interfacce utente commerciali.
Dove: terminali POS al dettaglio, chioschi interattivi, display per il coinvolgimento dei clienti.

5. Visualizzazione intelligente e segnaletica digitale (interni)

Perché: il forte impatto visivo e l'ampio angolo di visione di AMOLED garantiscono grafica accattivante e chiarezza del testo durante le presentazioni o la segnaletica digitale.
Dove: display per conferenze, pannelli informativi e sistemi di segnaletica interna.

Automobile

Sistemi di pagamento

Trasporti

Bici elettrica

All'aperto

Pannelli industriali

Attrezzatura medica

Impianto di ingegneria

Distributore automatico

~!phoenix_varTXT18!~

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

Perché FANNAL?

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Controllo qualità

certificato di qualità

FAQ

1. Cosa rende diverso un display AMOLED da 12,6 pollici da un normale LCD?

I pannelli AMOLED sono dotati di pixel autoemittenti , che consentono neri più profondi e un contrasto più elevato rispetto agli LCD, che si basano sulla retroilluminazione. Ciò si traduce in immagini più ricche e un consumo energetico inferiore per gli elementi dell'interfaccia utente più scuri.

2. Quale risoluzione supporta il display AMOLED da 12,6'?

Questo display supporta l'alta risoluzione 1600 × 2560 , fornendo elementi dell'interfaccia utente nitidi, testo dettagliato e grafica nitida adatta a sistemi embedded e dispositivi professionali.

3. Quale interfaccia utilizza questo display?

Utilizza un'interfaccia MIPI , ampiamente supportata dai moderni processori e SoC integrati per la trasmissione dei dati ad alta velocità.

4. Il livello di luminosità è adatto agli ambienti industriali?

Con una luminosità di ~ 400 cd/m² , questo display funziona bene in ambienti interni e ben illuminati . Per la visibilità diretta della luce solare esterna, prendi in considerazione soluzioni specializzate ad alta luminosità.

5. Questo display AMOLED da 12,6' può essere utilizzato con il touch?

Sì: l'integrazione touch (capacitiva) può essere aggiunta in base ai requisiti del progetto e integrata meccanicamente con il vetro di copertura, se necessario.

6. Per quale tipo di applicazioni è ideale questo display?

È ideale per la visualizzazione incorporata, , interfacce mediche, , tablet professionali , , sistemi POS/chioschi e segnaletica digitale per interni in cui la qualità visiva e il contrasto sono importanti. (Vedi sezione Applicazioni)

7. Puoi personalizzare questo modulo AMOLED?

SÌ. Le opzioni di personalizzazione includono regolazioni dell'interfaccia, vetro di copertura, miglioramenti ottici e dimensioni meccaniche su misura per il tuo progetto integrato.

8. Qual è la temperatura operativa tipica per questo display?

Questo modulo è progettato per un intervallo operativo industriale esteso (ad esempio, da –20 °C a +70 °C ), adatto per sistemi integrati e prodotti commerciali.
