FN0143E001A
FANNAL
1.43
36,35*36,35
-20 ~ 70
-30 ~ 80
QSPI
466×466
750
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

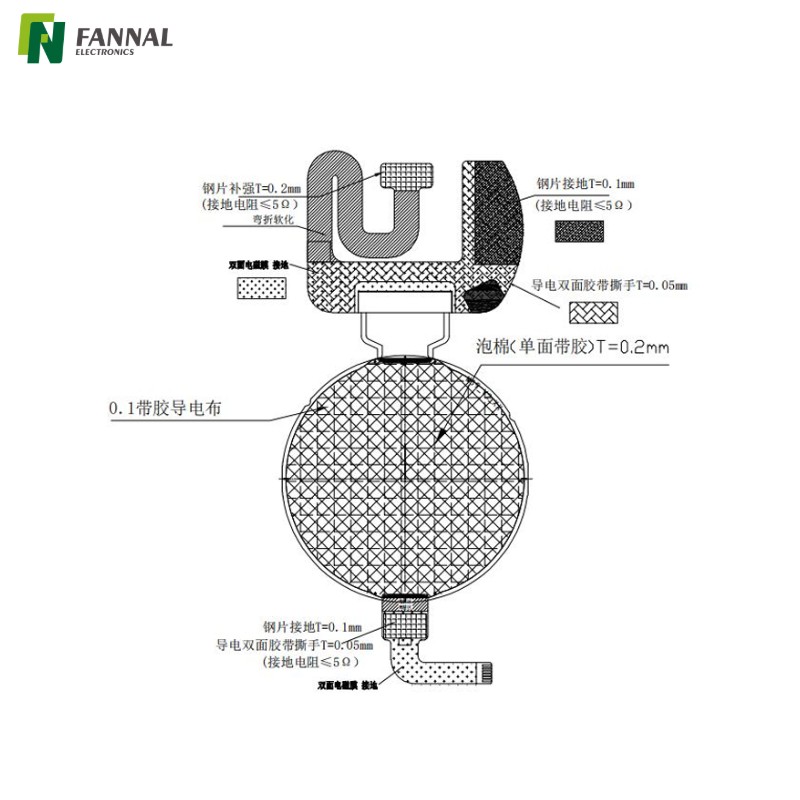

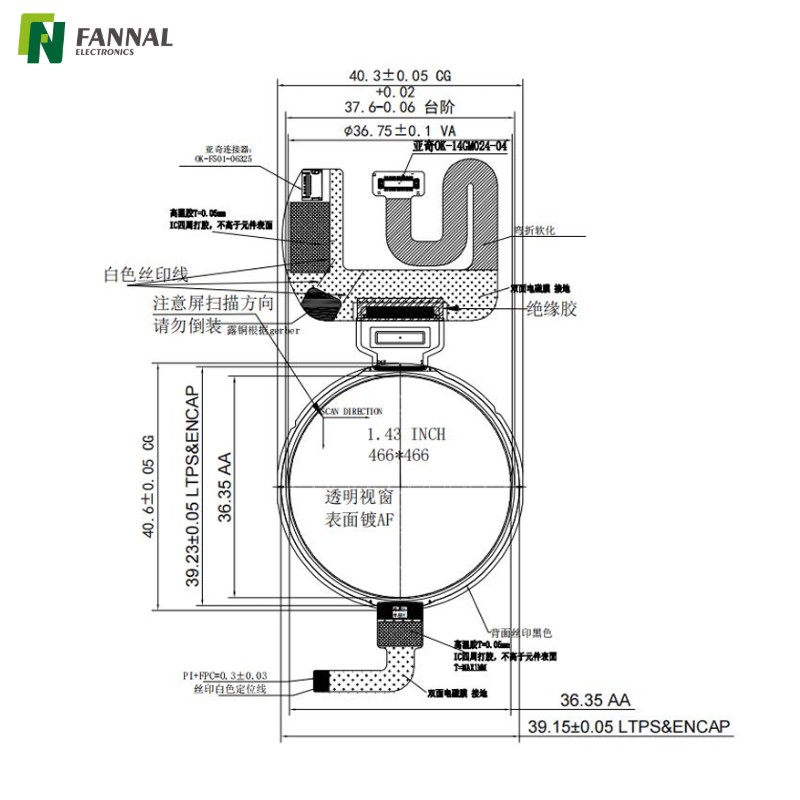

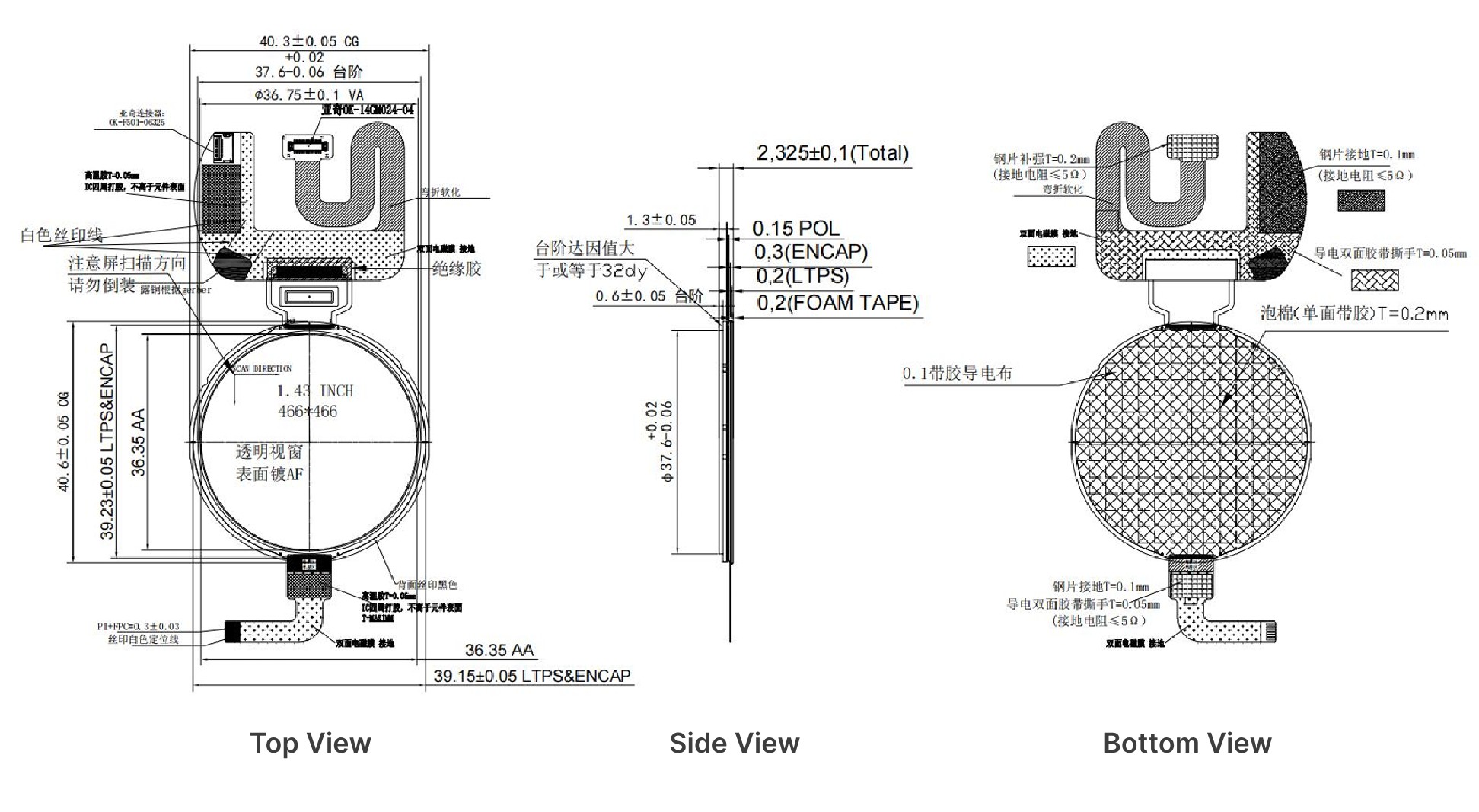

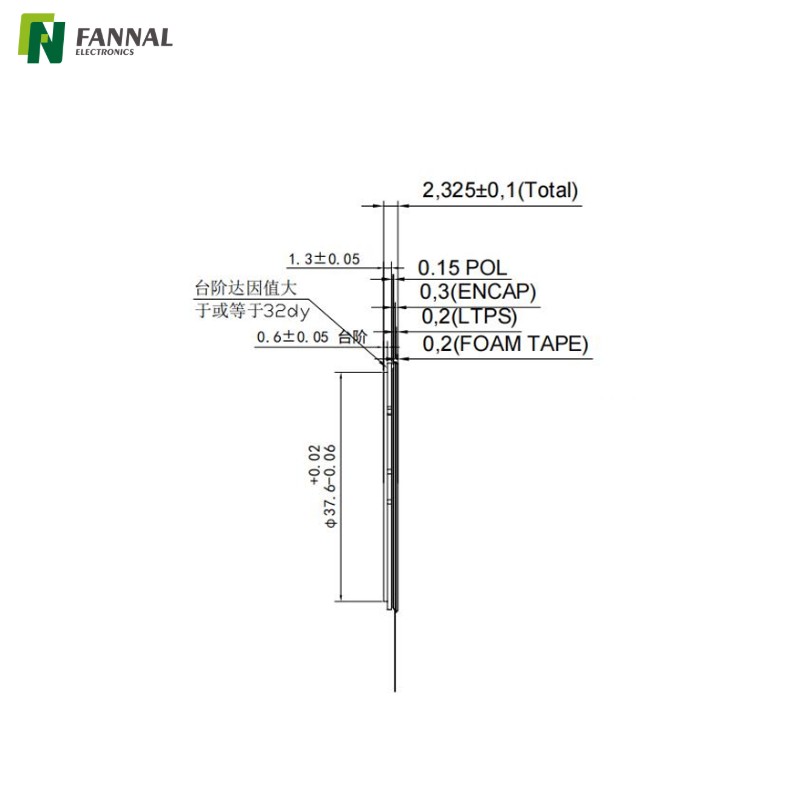

Disegno
Specifiche
Articolo | Specifiche | Unità |
|---|---|---|
Dimensione diagonale | 1.43 | pollice |
Risoluzione | 466×466 | |
Visualizza il colore | 16,7 milioni (RGB × 24 bit) | - |
Disposizione dei pixel | Disposizione RGB reale | - |
Interfaccia | QSPI | - |
Circuito integrato del conducente | CO5300 | - |
Contorno dimensionale | 40,30(V) × 40,60(L) × 2,325(T) | mm |
LTPS Profilo in vetro | 39,23 (V) × 39,15 (L) | mm |
Contorno del vetro di incapsulamento | 39,15(V) × 39,15(L) | mm |
Zona attiva | Φ36,35 | mm |
Passo dei pixel | 78×78 | µm |
Spessore del vetro | 0.5 | mm |
Temp. di funzionamento | -20 ~ 70 | ℃ |
Temp. di conservazione | -30 ~ 80 | ℃ |
Luminanza | 750 cd/m² (TIP), 700 cd/m² (MIN) | cd/m² |
Conformità ambientale | SENZA ROHS E ALOGENI | - |
Articolo | Simbolo | Min. | Tipo. | Max. | Unità | Osservazione |
|---|---|---|---|---|---|---|
Potenza AMOLED | Elvdd | 3.25 | 3.3 | 3.35 | V | Positivo |
Potenza AMOLED | Elvs | -3.3 | -3.3 | -3.35 | V | Rif. negativo |
Alimentazione digitale | Vddio | 1.7 | 1.8 | 1.95 | V | Rif |
Alimentazione analogica | VCI | 3.25 | 3.3 | 3.35 | V | Rif |
Pin n. | Simbolo | I/o | Descrizione della funzione |
|---|---|---|---|
1 | ELVSS1 | Energia | Negativo di potenza AMOLED |
2 | ELVSS2 | Energia | Negativo di potenza AMOLED |
3 | ELVDD1 | Energia | Potenza AMOLED positiva |
4 | ELVDD2 | Energia | Potenza AMOLED positiva |
5 | NEBBIA | - | Perno di prova |
6 | NEBBIA/FOF | - | Perno di prova |
7 | FOF | - | Perno di prova |
8 | VREFP5 | Energia | Nessuna connessione |
9 | VREFN5 | Energia | Tensioni di comando dell"OLED |
10 | BVP3D | Energia | Potenza AMOLED Positiva in modalità inattiva |
11 | BVN3D | Energia | Negativo di potenza AMOLED in modalità inattiva |
12 | VCL | Energia | Alimentazione interna del driver IC |
13 | VREF | Energia | Alimentazione interna del driver IC |
14 | VCI | Energia | Alimentazione analogica IC driver |
15 | VCI | Energia | Alimentazione analogica IC driver |
16 | TE1 | O | Perno di uscita con effetto strappo |
17 | FILO | O | Pin di impostazione del protocollo Swire del Power IC |
18 | Te | O | Perno di uscita con effetto strappo |
19 | Resx | - | Questo segnale ripristinerà il dispositivo e dovrà essere applicato per inizializzare correttamente il chip. Il segnale è attivo basso. |
20 | SDO | O | Segnale di uscita seriale in SPI I/F. I dati vengono emessi sul fronte di salita/discesa del segnale SCL. |
21 | SDI_RDX | I | Segnale di ingresso seriale in SPI I/F. I dati vengono immessi sul fronte di salita del segnale SCL. |
22 | DCX | I | Visualizza la selezione dei dati/comandi nell"I/F MPU serie 80 e nell"I/F SPI a 4 fili. D/CX = "0": Comando; D/CX = "1": Visualizza dati o parametri |
23 | WRX_SCL | I | Un segnale di clock sincrono in SPI I/F. |
24 | CSX | I | Pin di ingresso selezione chip (abilitazione "Basso") |
25 | D0 | I/o | Bus dati direzionale a 8 bit per I/F MPU serie 80 e bus dati di ingresso a 8 bit per I/F RGB |
26 | D1 | I/o | Bus dati direzionale a 8 bit per I/F MPU serie 80 e bus dati di ingresso a 8 bit per I/F RGB |
27 | IM1 | I | Selezione del tipo di interfaccia. |
28 | IM0 | I | Selezione del tipo di interfaccia. |
29 | DSWAP | I | Pin di ingresso per selezionare la sequenza della corsia dati HSSI_D0/D1 solo nell"interfaccia ad alta velocità |
30 | PSWAP | I | Pin di ingresso per selezionare la polarità della corsia dati HSSI_D0/D1 solo nell"interfaccia ad alta velocità |
31 | Vddio | Energia | Alimentazione I/O digitale IC driver |
32 | Vddio | Energia | Alimentazione I/O digitale IC driver |
33 | DVDD | Energia | Alimentazione analogica IC driver |
34 | DGND | Energia | Il terreno del potere |
35 | HSSI_D1_P | I/o | Questi pin sono segnali dati differenziali DSI-D1+/- |
36 | HSSI_D1_N | I/o | Questi pin sono segnali dati differenziali DSI-D1+/- |
37 | AGND1 | Energia | Il terreno del potere |
38 | HSSI_CLK_P | I | Questi pin sono segnali di clock differenziali DSI-CLK+/- |
39 | HSSI_CLK_N | I | Questi pin sono segnali di clock differenziali DSI-CLK+/- |
40 | AGND2 | Energia | Il terreno del potere |
41 | HSSI_D0_P | I/o | Questi pin sono segnali di dati differenziali DSI-D0+/- |
42 | HSSI_D0_N | I/o | Questi pin sono segnali di dati differenziali DSI-D0+/- |
43 | AGND3 | Energia | Il terreno del potere |
44 | C11P | - | Pin di connessione del condensatore per il circuito step-up che genera AVDD |
45 | C11N | - | Pin di connessione del condensatore per il circuito step-up che genera AVDD |
46 | C12P | - | Pin di connessione del condensatore per il circuito step-up che genera AVDD |
47 | C12N | - | Pin di connessione del condensatore per il circuito step-up che genera AVDD |
48 | Avdd | Energia | Alimentazione interna del driver IC |
49 | C31P | - | Pin di connessione del condensatore per il circuito step-up che genera VCL |
50 | C31N | - | Pin di connessione del condensatore per il circuito step-up che genera VCL |
51 | C32P | - | Pin di connessione del condensatore per il circuito step-up che genera VCL |
52 | C32N | - | Pin di connessione del condensatore per il circuito step-up che genera VCL |
53 | C41P | - | Pin di collegamento del condensatore per il circuito step-up che genera VGH |
54 | C41N | - | Pin di collegamento del condensatore per il circuito step-up che genera VGH |
55 | C51N | - | Pin di connessione del condensatore per il circuito step-up che genera VGL |
56 | C51P | - | Pin di connessione del condensatore per il circuito step-up che genera VGL |
57 | VGH | Energia | Alimentazione interna del driver IC |
58 | VGHR | Energia | Alimentazione interna del driver IC |
59 | Manichino | - | Nc |
60 | VGLR | Energia | Alimentazione interna del driver IC |
61 | VGL | Energia | Alimentazione interna del driver IC |
62 | AGND4 | Energia | Il terreno del potere |
63 | MTP_PWR | Energia | Alimentazione per OTP. Lasciare aperto il perno quando non in uso. |
64 | NEBBIA | - | Perno di prova |
65 | NEBBIA/FOF | - | Perno di prova |
66 | FOF | - | Perno di prova |
67 | ELVDD3 | Energia | Potenza AMOLED positiva |
68 | ELVDD4 | Energia | Potenza AMOLED positiva |
69 | ELVSS3 | Energia | Negativo di potenza AMOLED |
70 | ELVSS4 | Energia | Negativo di potenza AMOLED |
Pin n. | Simbolo | I/o | Descrizione della funzione |
|---|---|---|---|
1 | NEBBIA1 | - | Perno di prova NEBBIA |
2 | NEBBIA2 | - | Perno di prova NEBBIA |
3 | GND1 | P | Il terreno del potere |
4 | GND2 | P | Il terreno del potere |
5 | Y07 | - | Segnale TP |
6 | Y06 | - | Segnale TP |
7 | GND3 | P | Il terreno del potere |
8 | X00 | - | Segnale TP |
9 | X01 | - | Segnale TP |
10 | X02 | - | Segnale TP |
11 | X03 | - | Segnale TP |
12 | X04 | - | Segnale TP |
13 | X05 | - | Segnale TP |
14 | GND4 | P | Il terreno del potere |
15 | Y00 | - | Segnale TP |
16 | Y01 | - | Segnale TP |
17 | Y02 | - | Segnale TP |
18 | Y03 | - | Segnale TP |
19 | Y04 | - | Segnale TP |
20 | Y05 | - | Segnale TP |
21 | GND5 | P | Il terreno del potere |
22 | X07 | - | Segnale TP |
23 | X06 | - | Segnale TP |
24 | GND6 | P | Il terreno del potere |
25 | GND7 | P | Il terreno del potere |
26 | NEBBIA3 | - | Perno di prova NEBBIA |
27 | NEBBIA4 | - | Perno di prova NEBBIA |
Applicazioni
Progettato per dispositivi indossabili compatti e di fascia alta che richiedono alta risoluzione, basso consumo energetico e prestazioni visive eccellenti.
Smartwatch
Tracker di fitness
Dispositivi per il monitoraggio della salute
Con una risoluzione 466×466 e una disposizione RGB reale , il display offre un rendering dell'interfaccia utente nitido e prestazioni grafiche fluide, adatte per interfacce smartwatch avanzate e modalità di visualizzazione sempre attive.
Ottimizzato per dispositivi indossabili utilizzati in ambienti esterni o con elevata luce ambientale.
Smartwatch da esterno
Indossabili per lo sport
Dispositivi di monitoraggio per uso sul campo
La luminosità di 750 nit (tip.) garantisce una visibilità chiara anche sotto la luce solare diretta, risolvendo una limitazione comune dei display AMOLED standard negli scenari esterni.
Una soluzione adatta per sistemi embedded con vincoli di spazio che richiedono una progettazione dell"interfaccia utente circolare.
Strumenti portatili
Dispositivi di test portatili
Mini terminali di controllo
L' interfaccia QSPI consente una trasmissione dei dati più rapida con un numero ridotto di pin, semplificando l'integrazione del sistema per piattaforme embedded.
Supporta la progettazione di prodotti in cui i display circolari migliorano l"usabilità o l"estetica.
Controller domestici intelligenti
Pannelli di controllo IoT
Terminali indossabili industriali
L' integrazione touch sulla cella riduce lo spessore del modulo e migliora le prestazioni ottiche, consentendo una progettazione del prodotto più compatta e affidabile.
Pannelli di controllo di edifici, display per ascensori, stazioni di monitoraggio della sicurezza, interfacce di controllo accessi, terminali di gestione dell"energia
Caso di studio
Un produttore di dispositivi indossabili aveva bisogno di un display rotondo compatto e ad alta risoluzione per uno smartwatch di prossima generazione incentrato sull'usabilità all'aperto e un'esperienza utente premium.
I requisiti chiave includevano:
Elevata densità di pixel per un rendering dell"interfaccia utente dettagliato
Luminosità sufficiente per la visibilità esterna
Struttura del modulo sottile per un design leggero
Integrazione semplificata con la scheda madre integrata
1. Limitazione della visibilità all'aperto di AMOLED
I display AMOLED standard spesso hanno difficoltà in condizioni di forte luce ambientale.
2. Limitazioni di spazio nel design compatto dei dispositivi indossabili
Lo spazio interno limitato richiedeva una soluzione di visualizzazione più sottile e altamente integrata.
3. Complessità dell'interfaccia
Le interfacce tradizionali aumentano il numero di pin e complicano la progettazione PCB in dispositivi di piccole dimensioni.
Pannello AMOLED ad alta luminosità (750 nit)
Migliore leggibilità all'esterno rispetto alle soluzioni AMOLED convenzionali
Integrazione touch su cella
Spessore complessivo ridotto del modulo e assemblaggio semplificato
Implementazione dell'interfaccia QSPI
Minor numero di pin e comunicazione più rapida per sistemi embedded compatti
466×466 ad alta risoluzione con Real RGB
Chiarezza dell'interfaccia utente e prestazioni visive migliorate
Visibilità del display migliorata in ambienti esterni
Spessore del modulo e peso complessivo del dispositivo ridotti
Integrazione del sistema e layout PCB semplificati
Esperienza utente migliorata con un rendering dell"interfaccia utente più nitido
Funzionalità di personalizzazione del display AMOLED
A differenza dei moduli LCD TFT, i display AMOLED sono generalmente basati su specifiche del pannello fisso. La personalizzazione si concentra sull"integrazione dei moduli, sulla progettazione meccanica e sulla compatibilità del sistema.
Confronto delle capacità di personalizzazione
Categoria | TFT LCD | AMOLED |
|---|---|---|
Selezione del pannello | Altamente flessibile | Limitato ai modelli disponibili |
Progettazione della luminosità | Completamente personalizzabile | Dipendente dal pannello |
Tocca Struttura | Completamente personalizzabile | Per lo più integrato (on-cell) |
Stack ottico | Flessibile | Semifisso |
Opzioni di interfaccia | Ampio (RGB, LVDS, eDP) | Limitato (MIPI, QSPI) |
Profondità di personalizzazione | Alto | Moderare |
In base alle dimensioni e alle risoluzioni del pannello AMOLED disponibili
Fornitura stabile da parte di panel partner selezionati
Design FPC personalizzato (forma, definizione pin)
Supporto interfaccia QSPI/MIPI
Ottimizzazione del segnale per sistemi embedded
Soluzioni touch on-cell/integrate
Design del modulo ultrasottile
Adattamento strutturale per dispositivi indossabili
Supporto per applicazioni embedded compatte
FAQ
Fornisce contrasto elevato, neri profondi e un'esperienza visiva premium in una forma circolare compatta. Ciò migliora la leggibilità dell'interfaccia utente e l'aspetto estetico dei dispositivi indossabili.
Rispetto al display LCD TFT, AMOLED elimina la necessità di retroilluminazione, consentendo moduli più sottili e una migliore efficienza energetica nelle interfacce in modalità oscura. Tuttavia, gli ingegneri dovrebbero considerare il rischio di burn-in e le limitazioni della luminosità in caso di forte luce solare quando progettano display sempre attivi o dispositivi indossabili per esterni.
Sì, è dotato di tecnologia touch on-cell integrata nel pannello del display. Ciò riduce lo spessore del modulo e semplifica l'integrazione del sistema.
A differenza dei pannelli touch esterni (G+G o G+F+F), il tocco su cella limita la personalizzazione strutturale ma migliora la chiarezza ottica e l"affidabilità. La messa a punto del firmware e il design delle lenti di copertura rimangono aree chiave di ottimizzazione per la sensibilità, le prestazioni di impermeabilità e i casi d"uso del tocco dei guanti.
Sì, 750 nit sono generalmente sufficienti per la leggibilità all'aperto nella maggior parte delle applicazioni indossabili. Bilancia visibilità e consumo energetico.
Mentre i display AMOLED in genere faticano sotto la luce solare diretta rispetto alle soluzioni TFT ad alta luminosità, questo livello di luminanza è ottimizzato per i dispositivi da polso. Gli ingegneri possono migliorare ulteriormente la visibilità attraverso il design del contrasto dell"interfaccia utente, i rivestimenti antiriflesso (AR) e la regolazione della luminosità basata sul sensore di luce ambientale.
Questo display utilizza un'interfaccia QSPI, consentendo comunicazioni ad alta velocità con un numero ridotto di pin. È particolarmente adatto per sistemi embedded compatti.
Rispetto alle interfacce RGB o LVDS nei moduli TFT, QSPI semplifica il routing del PCB e riduce la complessità del connettore. Tuttavia, i progettisti del sistema devono garantire la compatibilità con l"MCU host e ottimizzare il firmware per una gestione efficiente del frame buffer e delle prestazioni della frequenza di aggiornamento.
La personalizzazione si concentra sull'integrazione dei moduli piuttosto che sulle modifiche a livello di pannello. Le aree chiave includono la progettazione FPC, la lente di copertura e l'ottimizzazione del firmware.
A differenza degli LCD TFT, i pannelli AMOLED hanno vincoli fissi di dimensione e risoluzione. Gli ingegneri possono personalizzare la struttura meccanica, la definizione dei pin, il collegamento ottico e la regolazione della sensibilità al tocco. Ciò rende AMOLED adatto all"ottimizzazione guidata dalle applicazioni piuttosto che alla riprogettazione strutturale completa.
La gestione termica, il consumo energetico e le prestazioni di durata sono fattori critici. Questi influiscono direttamente sull'affidabilità dei dispositivi compatti.
I pannelli AMOLED sono sensibili al calore e al contenuto statico prolungato, che può portare al burn-in nel tempo. La corretta progettazione dell"interfaccia utente (spostamento dei pixel, modalità oscura), la gestione dell"alimentazione e la progettazione termica dell"involucro sono essenziali. Anche fattori ambientali come l"intervallo di temperatura operativa e le condizioni di utilizzo esterno dovrebbero essere convalidati nelle prime fasi della fase di progettazione.
