FN0620D002C
FANNAL
6.2
-30 ~ 80
-30 ~ 85
1024 × 600
TUTTO
1500
Personalizzabile
RGB 24BIT
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

Il display TFT da 6,2 pollici con risoluzione 1024x600, interfaccia RGB e luminanza 1500cd/m² è un componente importante nelle applicazioni automobilistiche. Fornisce un'interfaccia visiva di alta qualità per i veicoli, integrando varie funzioni e migliorando l'intelligenza e la convenienza dell'esperienza di guida. Non solo soddisfa le esigenze dei conducenti per la visualizzazione delle informazioni del veicolo, ma migliora anche il valore complessivo e la competitività del veicolo.
Retroilluminazione ad alta luminosità (1500 cd/m²)
La retroilluminazione a LED ottimizzata garantisce una chiara visibilità del display alla luce del giorno, nelle cabine dei veicoli o in ambienti esterni.
Display leggibile alla luce solare
Mantiene la chiarezza dell'immagine, l'accuratezza del colore e il contrasto in condizioni di forte illuminazione ambientale.
Dimensioni compatte e integrazione integrata
Fattore di forma da 6,2' con risoluzione 1024×600: ideale per dispositivi integrati automobilistici, industriali e portatili.
Prestazioni affidabili in condizioni difficili
Funzionamento stabile in caso di variazioni di temperatura, vibrazioni e utilizzo a lungo termine.
Opzioni di personalizzazione flessibili
Opzioni di interfaccia, regolazione della retroilluminazione, vetro di copertura protettivo e collegamento ottico opzionale per requisiti OEM/ODM specifici.

Dimensione LCD (pollice): | 6.2 (diagonale) |
Risoluzione: | 1024 (H) × 600 (V) |
Pixel Pitch: | 0.13425 (h) x0.12872 (V) |
Area attiva (mm): | 137.472 (H) × 77.232 (V) |
Dimensione del modulo (mm): | 144.33 (W) × 88.16 (H) × 4,96 (d) |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | RGB 24BIT |
Visualizza la direzione: | TUTTO |
| Luminance (CD/M2): | 1500 (tip.) |
Temperatura operativa (° C): | -30 ~+80 |
Temperatura di conservazione (° C): | -30 ~+85 |
| Pin n. | Simbolo | I/o | Descrizione |
| 1-2 | Leda | P | Potenza per retroilluminazione a LED (anodo). |
| 3-4 | Ledk | P | Potenza per retroilluminazione a LED (catodo). |
| 5 | GND | P | Terra. |
| 6 | Nc | - | Nessuna connessione. |
| 7 | Vdd | P | Potenza per il circuito digitale. |
| 8 | Nc | - | Nessuna connessione. |
| 9 | De | I | Segnale Abilita dati RGB. |
| 10 | Vsync | I | Segnale di sincronizzazione del frame RGB. |
| 11 | Hsync | I | Segnale di sincronizzazione della linea RGB. |
| 12 | B7 | I | Dati blu bit 7. |
| 13 | B6 | I | Dati blu bit 6. |
| 14 | B5 | I | Dati blu bit 5. |
| 15 | B4 | I | Dati blu bit 4. |
| 16 | B3 | I | Dati blu bit 3. |
| 17 | B2 | I | Dati blu bit 2. |
| 18 | B1 | I | Dati blu bit 1. |
| 19 | B0 | I | Dati blu bit 0. |
| 20 | G7 | I | Dati verdi bit 7. |
| 21 | G6 | I | Dati verdi bit 6. |
| 22 | G5 | I | Dati verdi bit 5. |
| 23 | G4 | I | Dati verdi bit 4. |
| 24 | G3 | I | Dati verdi bit 3. |
| 25 | G2 | I | Dati verdi bit 2. |
| 26 | G1 | I | Dati verdi bit 1. |
| 27 | G0 | I | Dati verdi bit 0. |
| 28 | R7 | I | Dati rossi bit 7. |
| 29 | R6 | I | Dati rossi bit 6. |
| 30 | R5 | I | Dati rossi bit 5. |
| 31 | R4 | I | Dati rossi bit 4. |
| 32 | R3 | I | Dati rossi bit 3. |
| 33 | R2 | I | Dati rossi bit 2. |
| 34 | R1 | I | Dati rossi bit 1. |
| 35 | R0 | I | Dati rossi bit 0. |
| 36 | GND | P | Terra. |
| 37 | DCLK | I | Orologio per i dati di input. |
| 38 | GND | I | Terra. |
| 39 | Shlr | I | Selezione sinistra/destra; H: da sinistra a destra; L: Da destra a sinistra. |
| 40 | Up up | I | Selezione su/giù; H: fino a giù; L: Fino a su. |
| 41-43 | Nc | - | Nessuna connessione. |
| 44 | RESET | I | Pin di ripristino globale. |
| 45 | CS/NC | - | Nessuna connessione. |
| 46 | Scl/nc | - | Nessuna connessione. |
| 47 | SDI/NC | - | Nessuna connessione. |
| 48 | GND | I | Terra. |
| 49-50 | Nc | - | Nessuna connessione. |
| Parametro | Simbolo | Min. | Tipo. | Max. | Unità |
| Tensione di alimentazione analogica | Vdd | 2.5 | 3.3 | 3.6 | V |
| Corrente di alimentazione | IDD | - | 80 | - | Ma |
| Logica di ingresso alta tensione | Vih | 0.7IOVCC | - | IOVCC | V |
| Logica di ingresso bassa tensione | Vil | 0 | - | 0.3IOVCC | V |
Perché: le dimensioni compatte da 6,2' + risoluzione 1024×600 forniscono testo/grafica nitidi in un ingombro ridotto; 1500 cd/m² garantiscono la leggibilità in pieno sole o con forte abbagliamento nell'abitacolo.

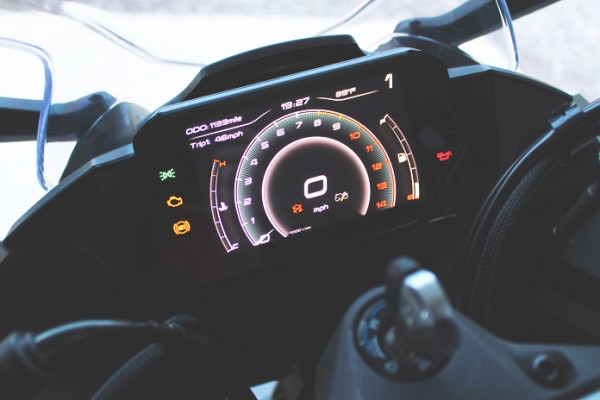

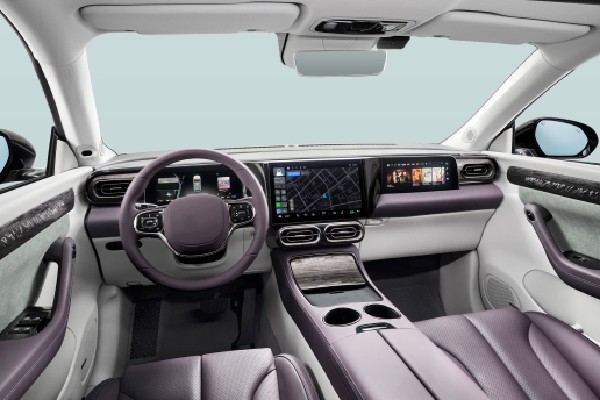

Esempi: quadro strumenti secondario, display di assistenza al parcheggio, modulo cruscotto EV montato a parete.
Perché: 1500 cd/m² è il fattore principale: mantiene il contrasto/leggibilità alla luce diretta del sole. La risoluzione Mid HD (1024×600) è ideale per letture numeriche, grafici e semplici interfacce utente su dispositivi portatili.
Esempi: misuratori portatili, sensori ambientali, registratori di dati portatili, tester sul campo.
Perché: il formato compatto si adatta ai ritagli della console; l'elevata luminosità e la robusta stabilità meccanica gestiscono l'abbagliamento della cabina aperta e l'illuminazione variabile; se combinato con un montaggio resistente alle vibrazioni e specifiche di temperatura adeguate, è adatto alle apparecchiature mobili.

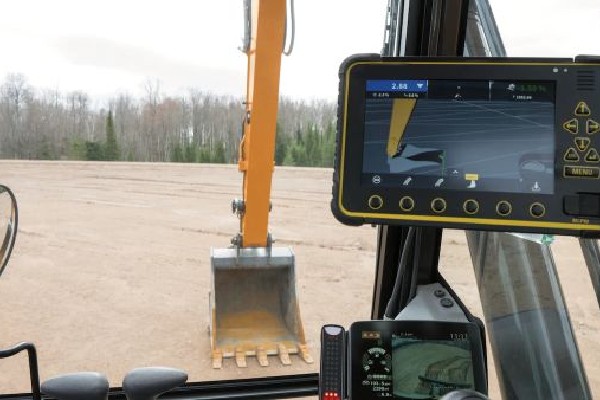

Esempi: display telematici, pannelli di controllo macchina su trattori/escavatori, strumentazione marina.
Perché: quando i display sono posizionati in involucri semi-esterni (tendalini, tettoie, terminali di veicoli), 1500 cd/m² preservano la visibilità dell'interfaccia utente; 1024×600 supporta pulsanti chiari, codici QR e grafica semplice.

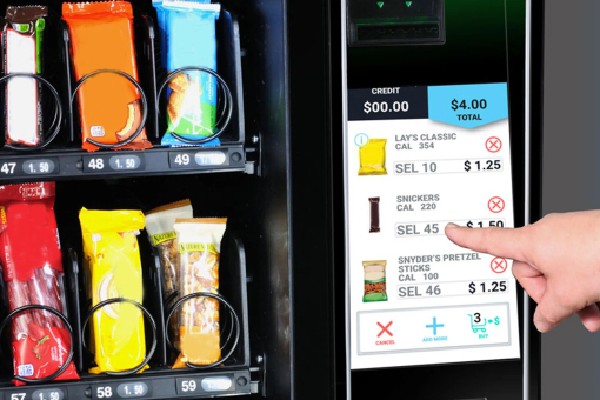

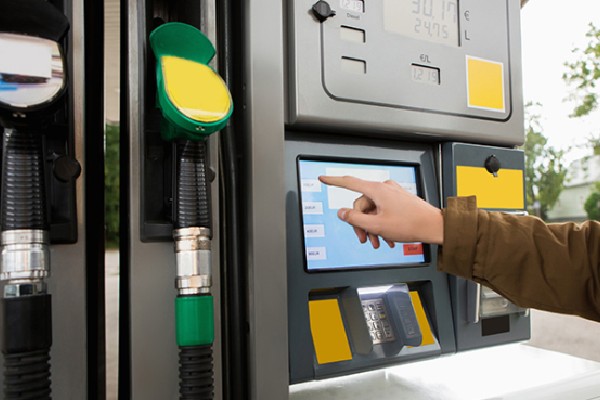

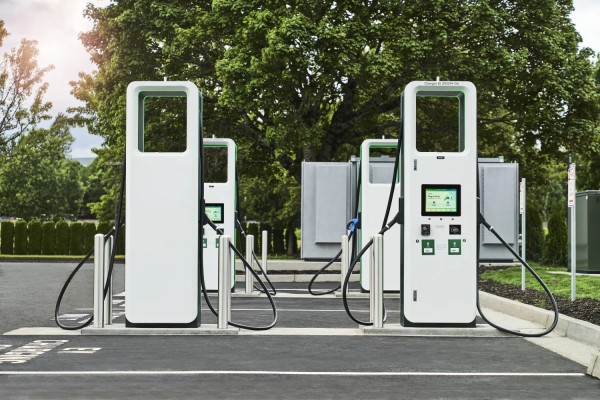

Esempi: terminali di pagamento/lettura esterni, pannelli utente di stazioni di ricarica per veicoli elettrici, chioschi di parcheggio.
Perché: gli ambienti industriali hanno spesso un'elevata luminosità ambientale o superfici riflettenti; la luminosità di questo modulo e il contrasto adeguato garantiscono che gli operatori possano leggere allarmi/metriche senza ombreggiare lo schermo. La dimensione da 6,2' è adatta per moduli di controllo compatti.
Esempi: display operatore montato su PLC, pannello di controllo locale/convogliatore, terminali di manutenzione portatili.
Perché: le interfacce utente per la gestione di inverter/batterie da esterno richiedono un'elevata visibilità sotto il sole e un chiaro tracciamento numerico/grafico: la risoluzione 1024×600 con 1500 cd/m² soddisfa queste esigenze.
Esempi: display locale dell'inverter solare, pannelli di stato del caricabatterie per veicoli elettrici, programmatore portatile BMS.
Perché: per i dispositivi POC compatti che possono essere utilizzati vicino a finestre o in reparti ben illuminati, l'elevata luminosità aiuta a mantenere il contrasto; la risoluzione supporta i dati del paziente e l'imaging semplice. (Nota: l'uso medico richiede la verifica della compatibilità/certificazioni dei disinfettanti.)
Esempi: monitor portatili dei segni vitali, lettori diagnostici portatili, pannelli di controllo al posto letto.
Interfaccia: conferma l'interfaccia supportata (LVDS/RGB/MCU): il controller host corrispondente semplifica l'integrazione.
Legame ottico/vetro di copertura: l'aggiunta del rivestimento OCA/OCR o AR migliora la leggibilità e la robustezza all'esterno.
Specifiche termiche e di vibrazione: garantiscono che la temperatura operativa del modulo/la tolleranza alle vibrazioni sia allineata all'utilizzo del veicolo o sul campo.
Controllo di alimentazione e retroilluminazione: considera l'attenuazione PWM o l'attenuazione ambientale per l'uso notturno nei veicoli per evitare l'abbagliamento.
Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:
• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)
• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.
• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.
• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.

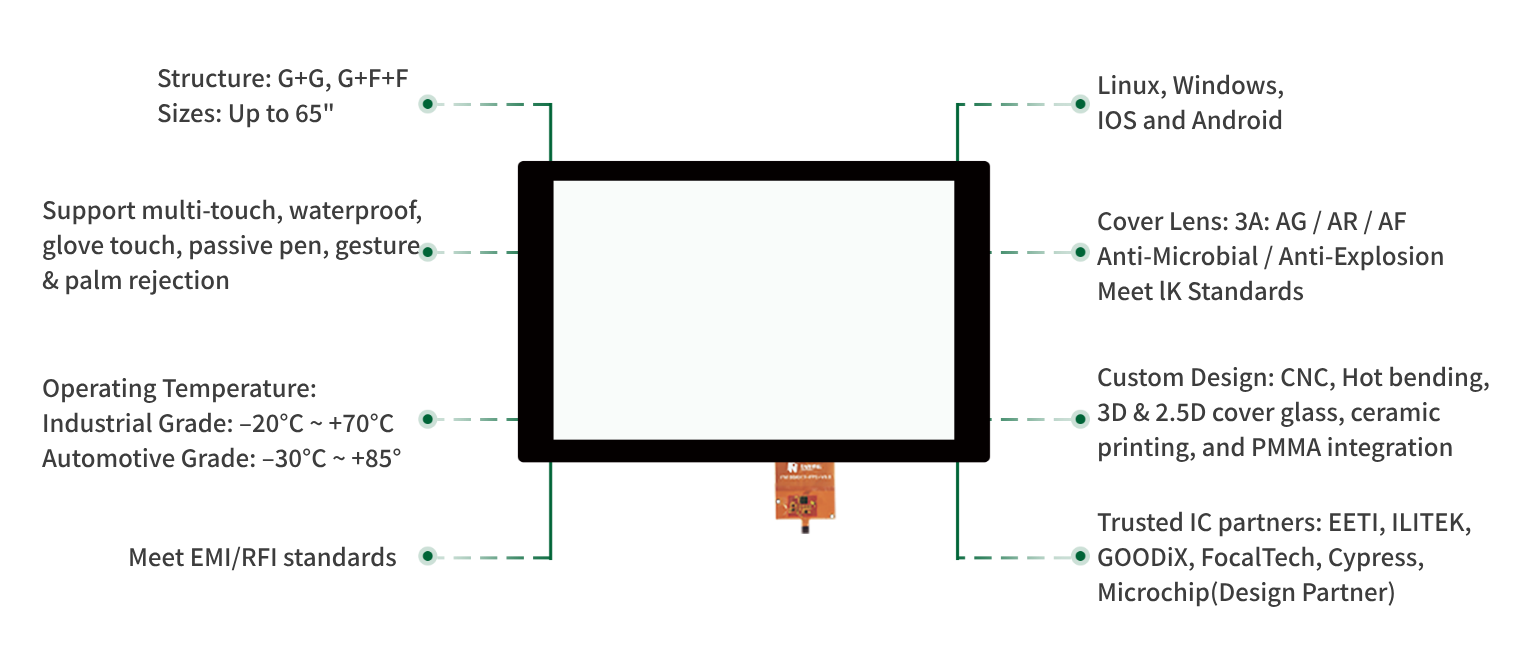

• Dimensioni disponibili: fino a 65'
• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche
• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo
• Temperatura operativa:
Grado industriale: –20°C ~ +70°C
Grado automobilistico: –30°C ~ +85°
• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali
• Opzioni materiali:
Vetro : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione
Incollaggio ottico | Gamma di dimensioni | Note |
OCA | Fino a 15,6' | Due linee di produzione completamente automatizzate per la produzione di grandi volumi |
LOCA/OCR | Fino a 32' | Eccellente per contrasto elevato e durata |
Silicone | Fino a 32' | Ideale per applicazioni industriali robuste e di grandi dimensioni |
FANNAL, fondata nel 2011, è uno specialista in soluzioni display touch e fornisce prodotti e servizi tecnici di alta qualità in tutto il mondo. Progettiamo e produciamo internamente display personalizzati, touch screen PCAP e collegamento ottico. Le nostre soluzioni servono applicazioni industriali, esterne, mediche, automobilistiche e di altro tipo.
Siamo un'azienda high-tech in rapida crescita, sostenuta finanziariamente da SECO , leader europeo nei dispositivi elettronici e nell'informatica integrata. Possediamo le certificazioni ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . I nostri prodotti sono conformi a REACH e RoHS , con rapporti di prova o dichiarazioni disponibili su richiesta.
Con qualità stabile e supporto tecnico, FANNAL aiuta i clienti a rimanere competitivi e a differenziare i loro prodotti a livello globale.
![]() | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |
![]() | Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |

R: Sì, Fannal è un produttore leader di display e touchscreen personalizzati con 15 anni di esperienza , che offre personalizzazione completa per pannelli LCD, TFT, AMOLED, touchscreen capacitivi, monitor touch e servizio di collegamento ottico.
D: Cosa rende questo display ad alta luminosità?
R: Con una retroilluminazione LED da 1.500 cd/m² , supera i display standard da 250–400 cd/m², mantenendo immagini nitide alla luce del sole o in interni luminosi.
D: È adatto per i cruscotti delle automobili?
R: Sì. L'elevata luminosità, il formato compatto da 6,2' e le prestazioni TFT affidabili garantiscono un'eccellente leggibilità negli abitacoli dei veicoli in condizioni di luce variabili.
D: È possibile utilizzare questo display all'aperto o in condizioni di forte luce ambientale?
R: Assolutamente. È progettato per il funzionamento leggibile alla luce del sole in strumenti esterni, dispositivi da campo portatili e sistemi integrati.
D: Sono disponibili opzioni di personalizzazione?
R: Sì. Per i progetti OEM/ODM sono disponibili la regolazione della retroilluminazione, le opzioni di interfaccia (LVDS, RGB, MCU), il vetro di copertura protettivo e il collegamento ottico.
D: In che modo l'elevata luminosità aiuta le applicazioni industriali?
R: La forte retroilluminazione e il design ottico ottimizzato garantiscono che l'interfaccia utente sia visibile in ambienti di fabbrica luminosi, migliorando l'efficienza e riducendo gli errori.
