FN0639E001A
6.39
-20 ~+70 ℃
-40~+85℃
1080×2340
TUTTO
430
Può essere scelto
Mipi
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

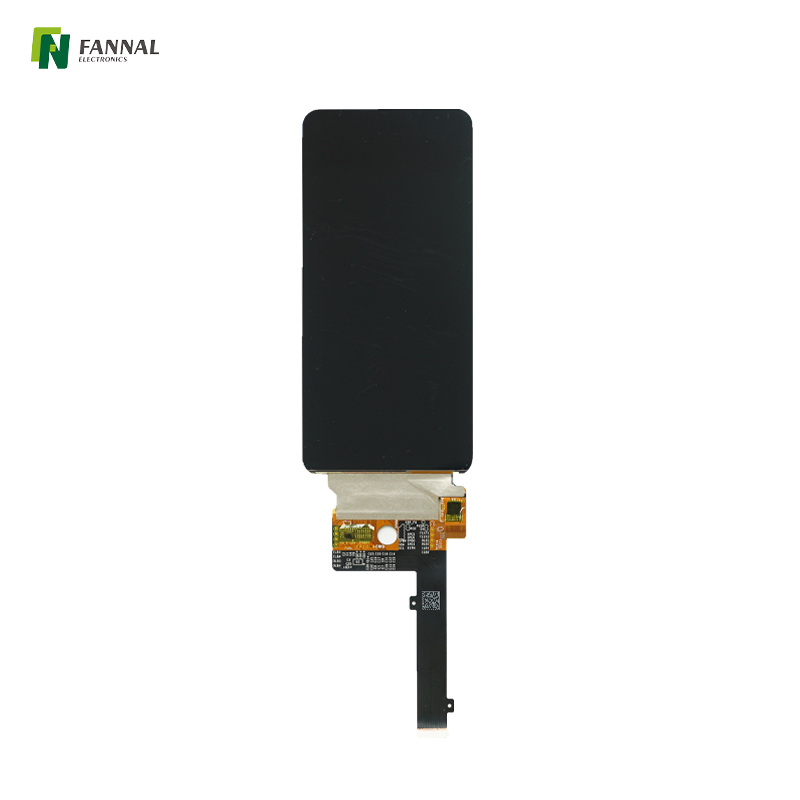

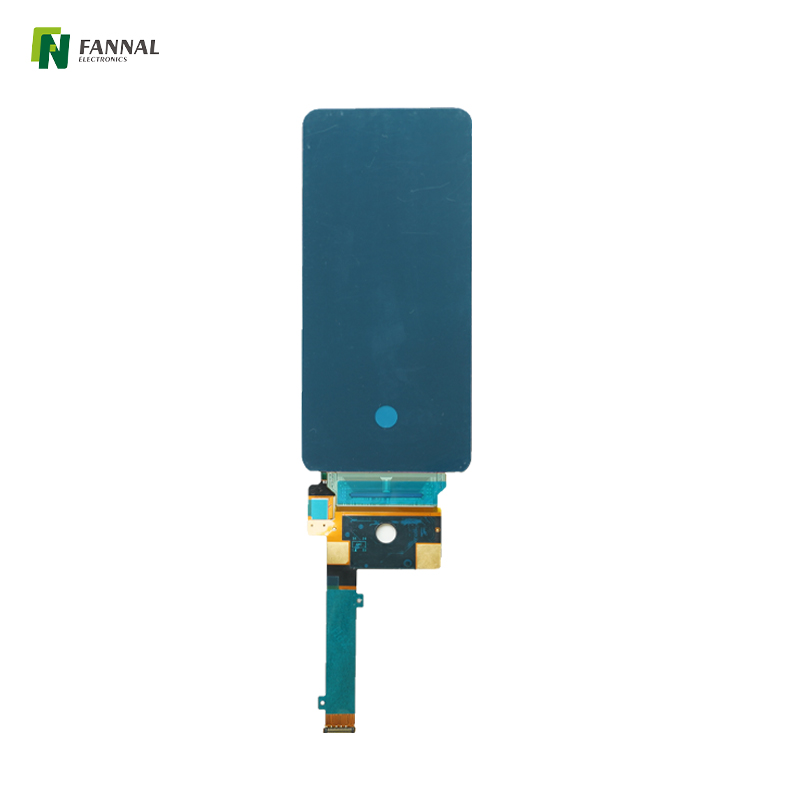

Display AMOLED da 6,39 pollici, 1080×2340, MIPI, 430 cd/m²
Questo display AMOLED, misura 6,39 pollici con una risoluzione di 1080×2340, offre una luminosità di 430cd/m² e utilizza l'interfaccia MIPI. Il suo design esteso e sottile e la tecnologia di visualizzazione avanzata lo rendono estremamente versatile per un'ampia gamma di dispositivi, inclusi smartphone, sistemi automobilistici ed elettronica portatile.
Caratteristiche principali:
Risoluzione Full HD: la risoluzione 1080×2340 offre un'immagine straordinariamente nitida con colori vivaci, perfetta per visualizzare contenuti dettagliati. L'elevata densità di pixel garantisce un'eccellente chiarezza e precisione dell'immagine, sia per testo, immagini o video.
Tecnologia AMOLED: Costruito con tecnologia AMOLED, questo display offre pixel autoilluminanti che producono immagini ad alto contrasto con neri profondi e colori brillanti. Il display è efficiente dal punto di vista energetico e migliora la qualità visiva con transizioni di colore fluide e tempi di risposta rapidi.
Supporto interfaccia MIPI: l'interfaccia MIPI (Mobile Industry Processor Interface) del display garantisce una comunicazione veloce dei dati, rendendolo ideale per applicazioni mobili e integrate. Supporta un'integrazione perfetta, fornendo una trasmissione dati stabile e ad alta velocità.
Luminosità moderata: con un livello di luminosità di 430cd/m², questo display è ottimizzato per ambienti interni e moderatamente luminosi, fornendo una buona visibilità pur mantenendo l'efficienza energetica.

Specifiche generali :
Dimensione LCD (pollice): | 6,39 (diagonale) |
Risoluzione: | 1080(O)×2340(V) |
Pixel Pitch: | 31,5(A)x63,0(V) |
Area attiva (mm): | 68,04(A)×147,42(V) |

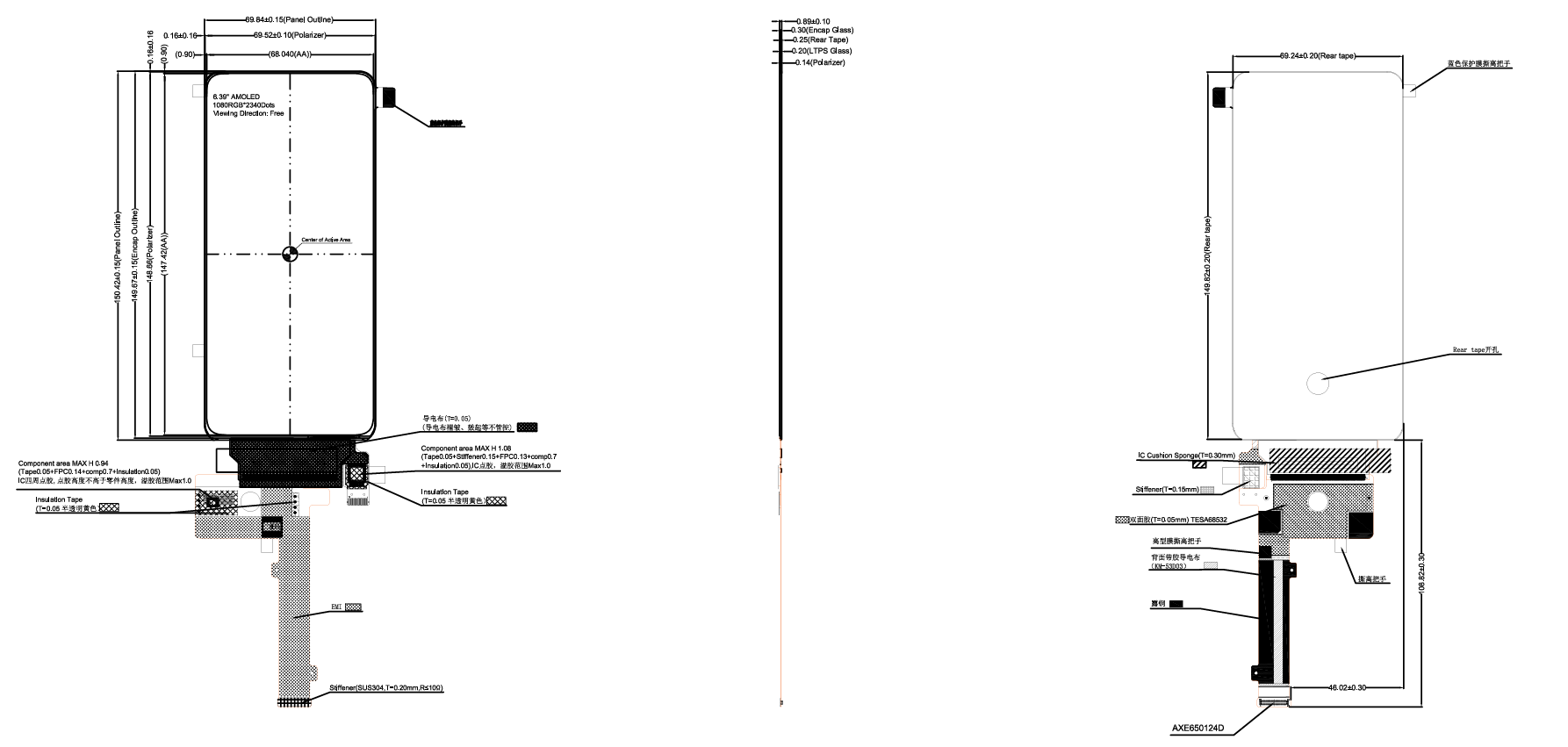

Dimensione del modulo (mm): | 69,84×150,42×0,643 |
Tipo di visualizzazione: | AMOLED |
Interfaccia: | Mipi |
Visualizza la direzione: | TUTTO |
| Alimentazione elettrica: | 3.3 |
| Luminance (CD/M2): | 430 (tip.) |
Interfaccia:
Pin n. | Simbolo | I/o | Descrizione |
| 1 | Avdd | P | Alimentatore IC driver per pompa di carica. |
| 2 | VCI (2,8 V) | P | Alimentatore analogico IC driver. |
| 3 | Vddio | P | Alimentazione del regolatore IC driver. |
| 4 | I_SPDI | - | Nessuna connessione. |
| 5 | I_SPDO | - | Nessuna connessione. |
6 | I-SPCS | - | Nessuna connessione. |
| 7 | I_SPCK | - | Nessuna connessione. |
| 8 | GND | P | Terra di potenza. |
| 9 | D2p | I | Segnale dati differenziale positivo MIPI DSI. |
| 10 | D2N | I | Segnale dati differenziale negativo MIPI DSI. |
| 11 | GND | P | Terra di potenza. |
| 12 | D1p | I | Segnale dati differenziale positivo MIPI DSI. |
| 13 | D1N | I | Segnale dati differenziale negativo MIPI DSI. |
| 14 | GND | P | Terra di potenza. |
| 15 | Clkp | - | Segnale di clock positivo MIPI DSI. |
| 16 | Clkn | I | Segnale di clock negativo MIPI DSI. |
| 17 | GND | P | Terra di potenza. |
| 18 | D0p | I | Segnale di dati differenziali MIPI DSI positivo. |
| 19 | D0n | I | Segnale di dati differenziali negativi MIPI DSI. |
| 20 | GND | P | Terra. |
| 21 | D3p | I | Segnale di dati differenziali MIPI DSI positivo. |
| 22 | D3N | I | Segnale di dati differenziali negativi MIPI DSI. |
| 23 | GND | P | Power Ground. |
| 24 | VPP/OTP9(NC) | - | Nessuna connessione. |
| 25 | GND | P | Power Ground. |
| 26-28 | Elvs | I | AMOLED Potenza negativa. |
| 29 | GND | P | Power Ground. |
| 30-32 | Elvdd | P | AMOLED Potenza positiva. |
| 33 | GND | P | Power Ground. |
| 34 | RESET | I | Ripristina l'ingresso del segnale. |
| 35 | AVDD_EN | O | Abilitazione del circuito integrato di alimentazione. |
| 36 | FILO | O | Pin di controllo del circuito integrato di alimentazione. |
| 37 | ERR_PG(NC) | - | Nessuna connessione. |
| 38 | PCD(NC) | - | Nessuna connessione. |
| 39 | Te | O | Uscita effetto strappo. |
| 40 | ID0 | - | Nessuna connessione. |
| 41 | ID1 | - | Nessuna connessione. |
| 42 | GND | P | Power Ground. |
Caratteristiche elettriche:
Parametro | Simbolo: | Min. | Tipo. | Max. | Unità |
Potere AMOLED positivo | Elvdd | --- | 4.6 | --- | V |
| Potenza AMOLED negativa | Elvs | --- | -2.5 | --- | V |
Applicazione
I display AMOLED trovano ampio utilizzo in numerose applicazioni, grazie ai loro colori vivaci, agli eccellenti rapporti di contrasto e all'efficienza energetica. Di seguito sono riportate alcune applicazioni degne di nota
Sistemi di pagamento |
Trasporto |
E-bike | |
All'aperto |
Pannelli industriali |
Attrezzatura medica |
Attrezzatura di finta |
Impianto di ingegneria |
Moto |
Distributore automatico |
Domanda di casa |
