Modulo display AMOLED rotondo da 1.504″ per dispositivi indossabili

Modulo display AMOLED rotondo da 1.504″

Modello:
FN0151E001A
marchio prodotto:
FANNAL
Dimensioni (pollici):
1.504
Operation temp (℃):
-20 ~+70 ℃
Temp di archiviazione (℃):
-40 ~+80 ℃
Visualizza interfaccia:
MIPI&SPI
Risoluzione:
466×466
Direzione:
TUTTO
Luminosità (cd/m²):
600
Touch screen:
Personalizzazione

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

Display AMOLED industriale Display rotondo AMOLED

Breve introduzione

Disegno

Specifiche

Applicazione

Perché FANNAL?

Breve introduzione

Lo schermo OLED da 1.504 pollici presenta una risoluzione di 466x466 pixel , offrendo un'esperienza visiva di alta qualità ideale per i dispositivi indossabili. Questo display utilizza le interfacce MIPI e SPI , offrendo opzioni di connettività versatili per varie applicazioni.

Specifiche chiave

Area attiva : 38,207 x 38,207 mm
Alimentazione : 3,3 V
Tipo di display : AMOLED rotondo
Applicazioni : progettato specificatamente per dispositivi indossabili, migliora l'interazione dell'utente con colori vivaci e immagini nitide.

Caratteristiche

Alta qualità visiva
Il display AMOLED rotondo offre colori vividi, neri profondi e contrasto elevato , rendendolo ideale per i dispositivi indossabili che richiedono informazioni chiare e leggibili a colpo d'occhio. La sua risoluzione 466×466 garantisce testo e grafica nitidi, anche su un piccolo schermo da 1.504″.
Integrazione flessibile
Con le interfacce MIPI e SPI , questo modulo supporta un'ampia gamma di microcontrollori e architetture di sistema, consentendo agli sviluppatori di integrarlo facilmente in dispositivi indossabili o incorporati personalizzati.
Efficienza energetica
Grazie alla tecnologia AMOLED e al design ottimizzato a basso consumo , il display riduce al minimo il consumo energetico, prolungando la durata della batteria dei dispositivi portatili e indossabili.
Design compatto ed ergonomico
Il fattore di forma rotondo da 1.504″ è progettato specificamente per interfacce indossabili circolari, garantendo una perfetta vestibilità e layout di visualizzazione ergonomici per smartwatch, fitness tracker e altri piccoli dispositivi.
Durevole e affidabile
Il vetro di copertura integrato protegge il pannello da graffi e piccoli urti, mentre il modulo è costruito per funzionare in modo affidabile negli intervalli di temperatura tipici dei dispositivi elettronici indossabili, garantendo stabilità a lungo termine

Questo pannello di visualizzazione è un'ottima soluzione per gli sviluppatori che desiderano creare applicazioni indossabili accattivanti e visivamente accattivanti.

Disegno

屏幕截图 2024-10-22 154559

Specifiche

Specifiche generali

Dimensione LCD (pollice):	1.504 (diagonale)
Risoluzione:	466(A)×466(V)
Pixel Pitch:	81,99(A)x81,99(V)
Area attiva (mm):	38,207(A)×38,207(V)
Dimensione del modulo (mm):	40,71×40,81×0,82
Tipo di visualizzazione:	AMOLED
Interfaccia:	MIPI&SPI
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	3.3
Luminance (CD/M2):	600 (tip.)

Interfaccia

Pin n.	Simbolo	I/o	Descrizione
1	MTP_PWR	P	Pannello OTP.
2	GND	P	Terra.
3	D0p	I	Segnale di dati differenziali MIPI DSI positivo.
4	D0n	I	MIPI DSI Segnale dati differenziale negativo.
5	GND	P	Terra.
6	Clkp	I	Segnale di dati differenziali MIPI DSI positivo.
7	Clkn	I	MIPI DSI Segnale dati differenziale negativo.
8	GND	P	Terra.
9	D1p	I	Segnale di dati differenziali MIPI DSI positivo.
10	D1N	I	Segnale di dati differenziali negativi MIPI DSI.
11	GND	P	Terra.
12	IM0	I/o	Selezione del tipo di interfaccia.
13	IM1	I/o	Selezione del tipo di interfaccia.
14	GND	P	Terra.
15	Nc	-	Nessuna connessione.
16	GND	P	Terra.
17	D1	I	Segnale di ingresso seriale in SPl l/F. I dati vengono immessi sul fronte di salita del segnale SCL. Se no utilizzato, connettersi a VSSlO.
18	D0	I	Segnale di ingresso seriale in SPl l/F. I dati vengono immessi sul fronte di salita del segnale SCL. Se no utilizzato, connettersi a VSSlO.
19	GND	P	Terra.
20	CSB	I	Pin di ingresso selezione chip in SPI I/F. Se non utilizzato, connettersi a VDDIO.
21	SCL	I	Segnale di ingresso dell'orologio pixel.
22	SDI	I	Segnale di ingresso dei dati seriali.
23	SDO	I	Segnale di uscita dati seriale.
24	RESET	I	Ripristina l'ingresso del segnale.
25	Te	O	Pin di uscita dell'effetto strappo per sincronizzare Scrittura da MCU a frame, attivata da S/W comando. Quando questo pin non è attivato, questo pin ha l'uscita bassa.
26	OLED_IT	O	Pin di controllo abilitazione IC di alimentazione (Nota:'H'=livello VDD, 'L'=livello VSSI.
27	FILO	O	Pin di impostazione del protocollo Swire del Power IC.
28	Nc	-	Nessuna connessione.
29	VCI	P	Tensione analogica di alimentazione.
30	Vddio	P	Alimentatore per l'interfaccia IC del driver del display e il sistema logico.
31	GND	P	Terra.
32	Elvdd	P	Alimentazione positiva per pannello.
33	GND	P	Terra.
34	ELVSS_IN	P	Negativo Alimentazione Pannello.

Caratteristiche Elettriche

Parametro	Simbolo:	Min.	Max.	Unità
Tensione di alimentazione	VDDA	-0.3	5.5	V
Tensione di alimentazione	Vddio	-0.3	5.5	V

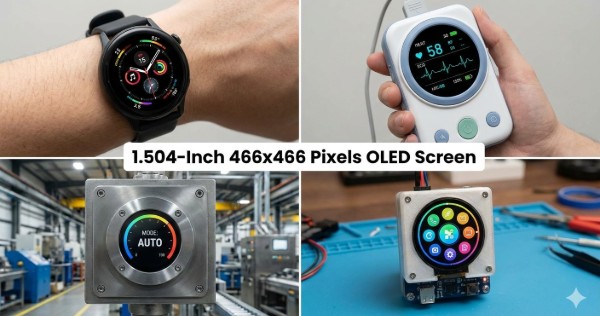

Applicazione

Smartwatch e fitness tracker
Dispositivi medici indossabili (cardiofrequenzimetri, sensori portatili)
Indicatori circolari in sistemi automobilistici o industriali
Dispositivi integrati personalizzati che richiedono display rotondi di alta qualità

Schermo OLED da 466x466 pixel da 1.504 pollici

Perché FANNAL?

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Controllo qualità

certificato di qualità

Ispezione di qualità

FAQ

1️⃣ Questo display può essere utilizzato nei design standard degli smartwatch?

Sì, la dimensione rotonda da 1.504' è adatta per la maggior parte dei modelli indossabili, ma assicurati che le dimensioni meccaniche e gli spazi della cornice corrispondano all'alloggiamento del tuo dispositivo.

2️⃣ Quale interfaccia è consigliata per una grafica ad alte prestazioni?

MIPI è ideale per animazioni veloci e ad alta risoluzione, mentre SPI è adatto per grafica più semplice e applicazioni a basso consumo. Scegli in base ai requisiti di sistema.

3️⃣ In che modo questo display influisce sulla durata della batteria nei dispositivi indossabili?

La tecnologia AMOLED combinata con un design a basso consumo riduce il consumo energetico. L'ottimizzazione della luminosità e della frequenza di aggiornamento prolungherà ulteriormente la durata della batteria.

4️⃣ Questo display è affidabile per l'uso continuo di un dispositivo indossabile?

SÌ. È progettato per il funzionamento a lungo termine in ambienti indossabili, sebbene la gestione termica sia consigliata per dispositivi con frequenze di aggiornamento elevate o schermi sempre attivi.

5️⃣ Gli elementi circolari dell'interfaccia utente possono essere visualizzati con precisione?

SÌ. Il fattore di forma rotondo supporta le interfacce circolari, ma assicurati che il tuo software gestisca correttamente il ritaglio circolare e la mappatura delle coordinate.
