Display TFT e LCD IPS: differenze chiave per IPC

IPS è un tipo specializzato di tecnologia LCD TFT , il che significa che non sono un'alternativa concorrente ma piuttosto un sottoinsieme e la sua categoria. Sebbene tutti gli schermi IPS siano display TFT, IPS (In-Plane Switching) migliora specificamente le strutture TFT standard allineando i cristalli liquidi orizzontalmente per fornire una precisione del colore superiore e ampi angoli di visione di 178°. Per le applicazioni PC industriali (IPC), la scelta dei display TFT di tipo IPS garantisce prestazioni visive costanti ed elimina il 'lavaggio dell'immagine' ad angolazioni estreme.

LCD TFT: il fondamento della matrice attiva

TFT sta per Thin-Film Transistor. .
Si riferisce al metodo di indirizzamento a matrice attiva utilizzato nei moderni pannelli LCD.

Ogni pixel è controllato dal proprio transistor. Quel transistor regola la tensione applicata alle celle a cristalli liquidi, controllando la trasmissione della luce dal sistema di retroilluminazione.

In termini pratici, la tecnologia TFT consente:

• Commutazione dei pixel più rapida

• Risoluzione più elevata

• Rappresentazione stabile dell"immagine

• Dimensioni del pannello scalabili

Quasi tutti i moderni moduli LCD industriali, siano essi TN, IPS o VA , sono basati sull'architettura a matrice attiva TFT.

Quindi il vero confronto non è 'TFT vs IPS.'
È tipicamente TFT di tipo TN vs TFT di tipo IPS.

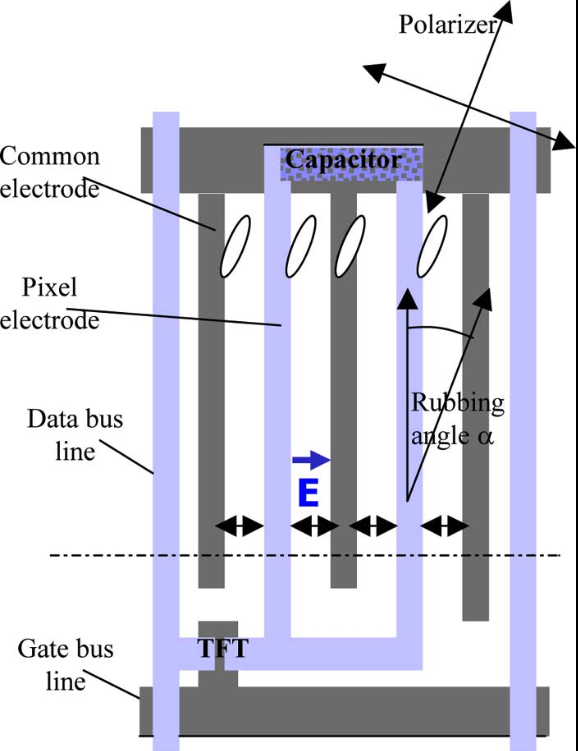

LCD IPS: una modalità specifica di allineamento dei cristalli liquidi

IPS sta per In-Plane Switching.

La differenza sta nel modo in cui ruotano le molecole dei cristalli liquidi quando viene applicata la tensione.

Nei pannelli TN (Twisted Nematic), i cristalli si inclinano verticalmente.
Nei pannelli IPS, i cristalli ruotano parallelamente al piano del substrato.

Questo cambiamento nell’allineamento molecolare influenza direttamente:

• Angolo di visione

• Comportamento di spostamento del colore

• Stabilità del contrasto

• Consistenza gamma attraverso gli angoli

Questo è il motivo per cui i display TFT IPS vengono spesso descritti come dotati di "ampi angoli di visione", in genere fino a 178° sia in direzione orizzontale che verticale.

Ma questa è solo una parte della storia dell’ingegneria.

Dove si manifestano le vere differenze

Di seguito è riportato un confronto pratico a livello ingegneristico:

Tuttavia, queste differenze sono contestuali, non assolute.

Per esempio:

• Alcuni moderni pannelli IPS hanno tempi di risposta ottimizzati paragonabili a TN.

• Il bonding ottico può ridurre significativamente la perdita di contrasto percepita.

• Il design della retroilluminazione ad alta luminosità può influenzare il comportamento termico più del tipo di pannello stesso.

Questo è il motivo per cui la modalità pannello da sola non determina l"idoneità industriale.

Prospettiva del caso di utilizzo industriale

Nell'elettronica di consumo l'IPS è spesso posizionato come 'migliore'.
Negli ambienti industriali la questione è diversa:

Quali condizioni di visione richiede il sistema?

Il TFT di tipo TN è spesso adatto quando:

• Il dispositivo ha un angolo di visione fisso (pannello operatore)

• L’efficienza in termini di costi è fondamentale

• La velocità di risposta conta più della precisione del colore

• L"intervallo della temperatura operativa ha la priorità rispetto alla fedeltà dei colori

Esempi tipici:

• Terminali di controllo integrati

• Pannelli HMI entry-level

• Controllori industriali all"interno di involucri

IPS TFT diventa fondamentale quando:

• Più operatori visualizzano lo schermo da diverse angolazioni

• È necessaria una rappresentazione accurata del colore

• L"interfaccia utente contiene elementi grafici raffinati

• Sono coinvolti la leggibilità all"esterno e il collegamento ottico

• Il sistema integra il multi-touch capacitivo

Esempi tipici:

• Attrezzature diagnostiche mediche

• Terminali self-service

• Interfacce industriali esterne

• Sistemi HMI avanzati

In questi ambienti, lo spostamento del colore o l"inversione del contrasto ad angolo possono influire direttamente sull"usabilità.

Una considerazione tecnica più approfondita: stack ottico e progettazione del sistema

La modalità pannello è solo un livello nello stack di visualizzazione.

Le prestazioni dei display industriali dipendono anche da:

• Design della luminanza della retroilluminazione (cd/m²)

• Qualità del legame ottico

• Efficienza del polarizzatore

• Trattamento superficiale (rivestimenti AG/AR)

• Configurazione dell"IC del driver

• Interfaccia (RGB, LVDS, MIPI, eDP)

Per esempio:

Un pannello IPS senza collegamento ottico potrebbe comunque subire una perdita di leggibilità alla luce del sole.
Un pannello TN con incollaggio ottimizzato ed elevata luminosità può superare l'IPS in condizioni di abbagliamento esterno.

Questo è il motivo per cui valutare 'TFT vs IPS' senza il contesto del sistema è incompleto.

Considerazioni su potenza e termica

I pannelli IPS in genere consumano leggermente più energia a causa di:

• Caratteristiche di pilotaggio dei transistor

• Compensazione delle perdite di luce

• Requisiti di retroilluminazione più elevati per una luminanza costante

Negli involucri industriali sigillati, ciò può influenzare:

• Progettazione della gestione termica

• LED Lifetime

• Disposizione della scheda driver

Per i sistemi embedded a basso consumo, il TFT di tipo TN potrebbe ancora rappresentare la decisione ingegneristica preferita.

Precisione e calibrazione del colore

I pannelli IPS sono ampiamente scelti in applicazioni che richiedono:

• Migliore percezione della profondità del colore

• Spostamento gamma ridotto

• Prestazioni stabili in scala di grigi

Tuttavia, le applicazioni HMI industriali non sempre richiedono una reale precisione di calibrazione del colore.

In molti sistemi di fabbrica, la chiarezza funzionale supera la precisione della riproduzione del colore.

Domande di ricerca comuni affrontate

Quando gli utenti effettuano una ricerca:

• "IPS è migliore di TFT?"

• "Che è meglio, IPS o TFT LCD?"

• "Qual è la differenza tra TFT e IPS?"

La risposta tecnicamente corretta è:

IPS è un sottoinsieme della tecnologia TFT.
La scelta migliore dipende dai requisiti dell'angolo di visione, dalla progettazione del sistema e dalle condizioni ambientali.

Non sulla terminologia del marketing.

Quadro di selezione strategica

Invece di chiedersi quale sia la tecnologia migliore, gli ingegneri dovrebbero valutare:

1. Visualizzazione della variabilità della direzione

2. Condizioni di illuminazione ambientale

3. Vincoli termici

4. Bilancio energetico

5. Complessità della progettazione dell"interfaccia utente

6. Obiettivi di costo

Solo dopo averli definiti la selezione della modalità del pannello diventa significativa.

Perché questa distinzione è importante per gli acquirenti industriali

Molte decisioni sugli appalti vengono prese sulla base di schede tecniche che elencano:

• "Pannello IPS"

• "LCD TFT"

• "Ampio angolo di visione"

Senza comprendere la relazione strutturale tra questi termini.

Ciò può portare a:

• Specifiche eccessive

• Aumento dei costi inutile

• Sfide di progettazione termica

• Mancata corrispondenza tra pannello e caso d"uso

La chiarezza terminologica migliora l"ottimizzazione a livello di sistema.

Prospettiva finale: selezione a livello di sistema

La scelta tra TFT e IPS non è una questione di preferenza visiva, ma un allineamento tecnico con i vincoli ottici e meccanici della vostra applicazione.

Per i PC industriali (IPC), la decisione dovrebbe concentrarsi su:

• Stabilità ottica: utilizza IPS per angoli di visione di 178° per eliminare lo spostamento del colore.

• Affidabilità del tocco: le strutture IPS sono più stabili sotto pressione, prevenendo l'effetto 'increspatura' comune nei TFT standard.

• Adattamento ambientale: garantire che l'architettura supporti i requisiti termici e di retroilluminazione del funzionamento 24 ore su 24, 7 giorni su 7.

In definitiva, il display migliore è quello che riduce al minimo i rischi a livello di sistema massimizzando al tempo stesso l"affidabilità a lungo termine.
