Casa » Prodotti » Display TFT » Display industriali » 5.7 'Schermo LCD TFT, risoluzione 640x480, display IPS con ampio angolo di visualizzazione

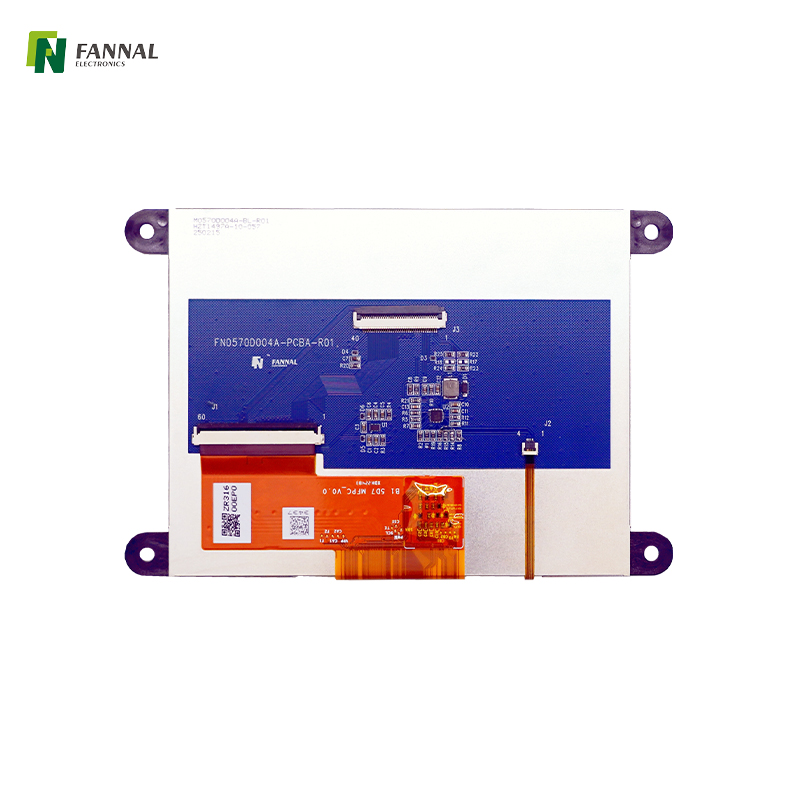

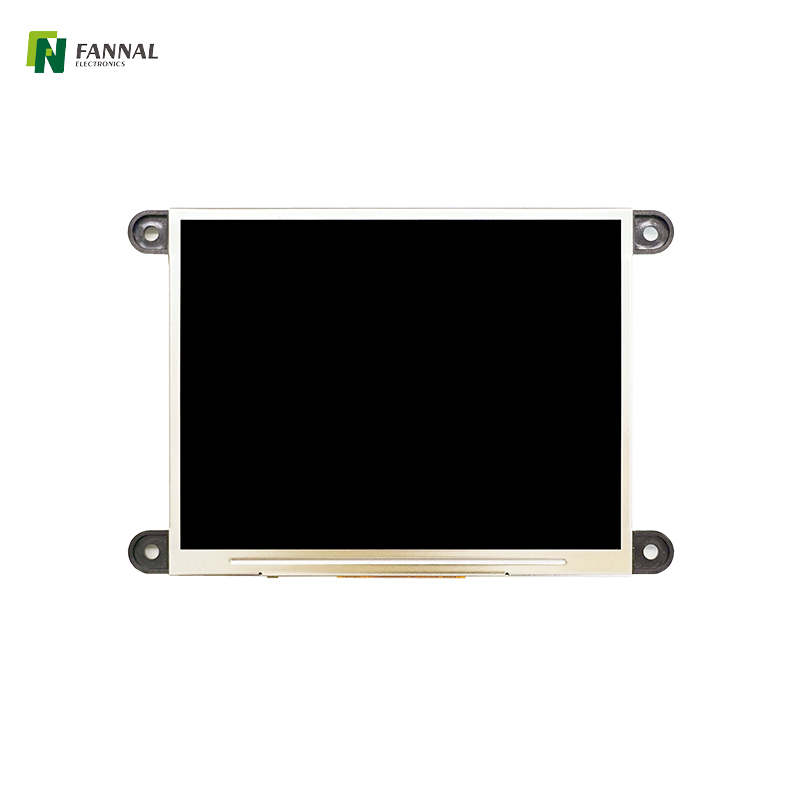

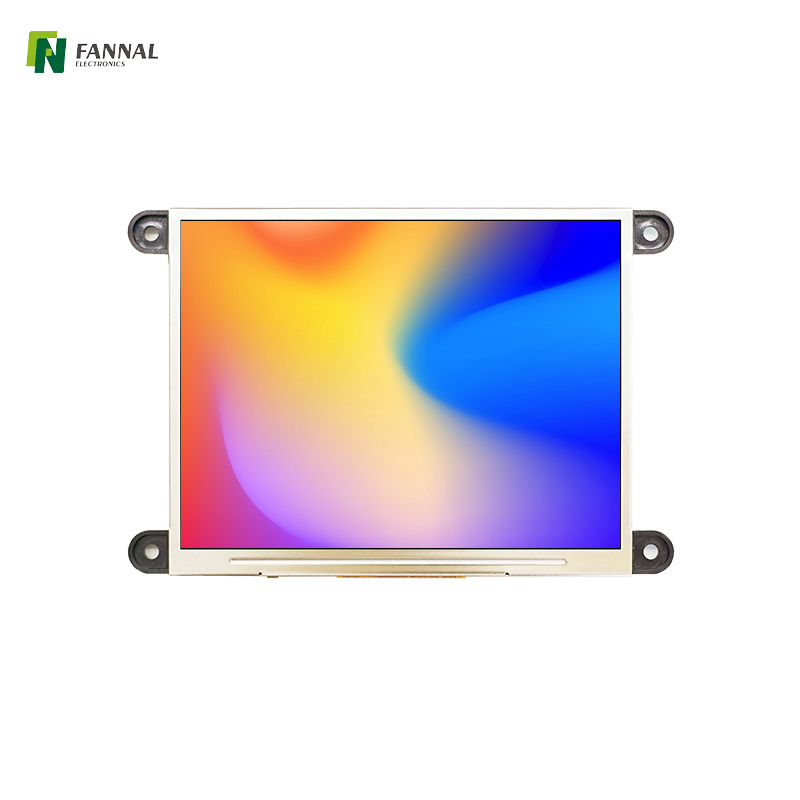

5.7 'Schermo LCD TFT, risoluzione 640x480, display IPS con ampio angolo di visualizzazione

Modello:
FN0570D004A
Dimensioni (pollici):
5.7
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
640x480
Direzione:
TUTTO
Interfaccia:
RGB
Luminosità (cd/m²):
450
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Inchiesta Aggiungi al carrello Scaricamento

Display TFT da 5,7 pollici Display LCD da 5,7 pollici Display TFT da 5,7 pollici industriali

Disegni e specifiche

Applicazione del prodotto

Personalizzazione

Caso di studio

FAQ

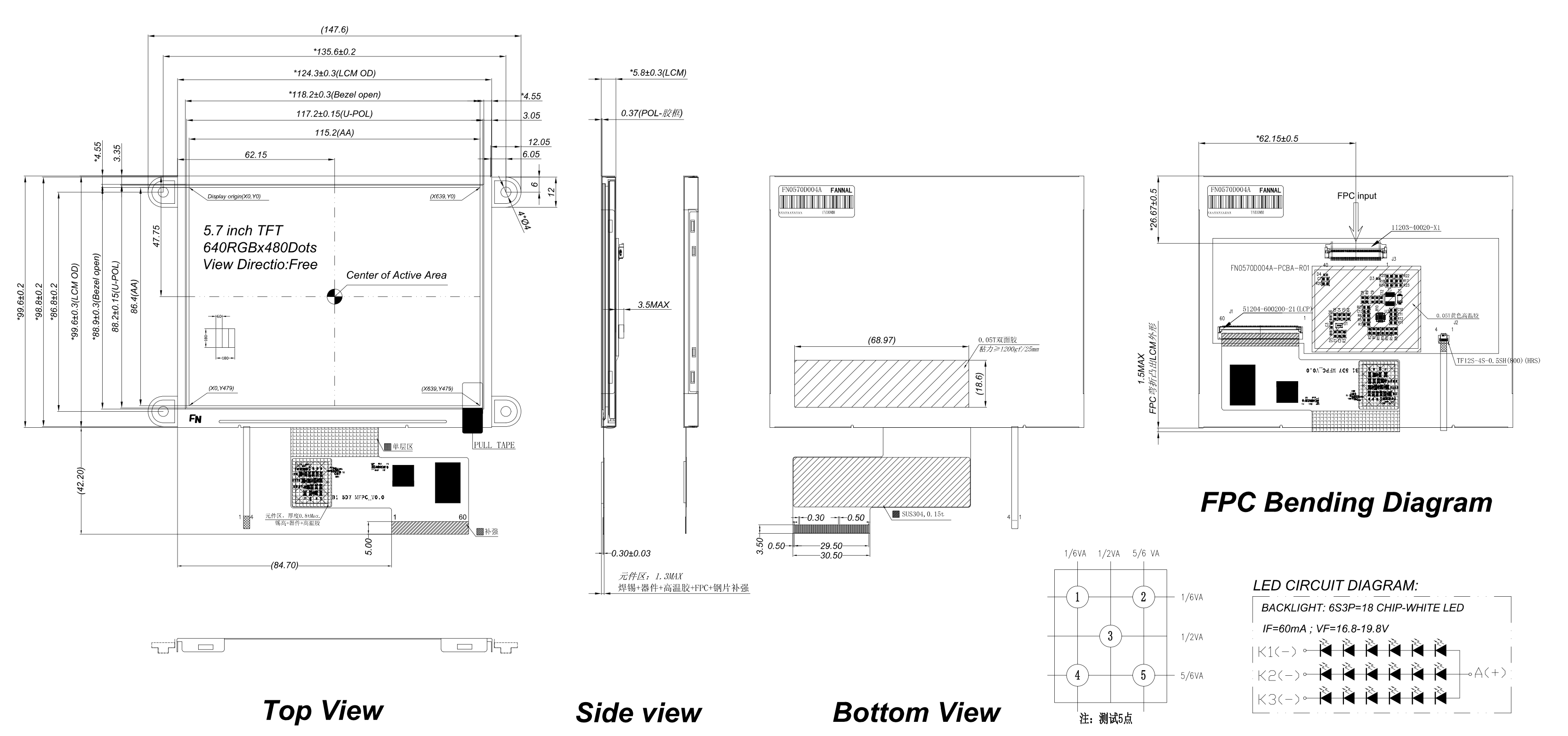

Disegno

FN0570D004ASPC

Specifiche

Specifiche generali ：

Dimensione LCD (pollice):	5.7 (diagonale)
Risoluzione:	640 (H) × 480 (V)
Pixel Pitch:	0.18x0.18 (V)
Area attiva (mm):	115.2 (H) × 86.4 (V)
Dimensione del modulo (mm):	147,6 (W) × 100 (H) × 5,8 (D)
Modalità di visualizzazione (mm):	Normalmente nero
Interfaccia:	RGB
Disposizione pixel:	Stripe verticale RGB
Visualizza la direzione:	TUTTO
Luminance (CD/M2):	450 (tip.)
Temperatura operativa (° C):	-20 ~+70
Temperatura di conservazione (° C):	-30 ~+80

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	Shlr	I	Selezione sinistra/destra.
2	Up up	I	Selezione su/giù.
3-4	GND	P	Terra.
5-6	Vdd	P	Tensione analogica di alimentazione.
7	Bl_ed	I	Segnale di abilitazione LED.
8	PWM	I	PWM Dimming Control Segnale del LED converti ER.
9	De	I	Dati Abilita l'input del segnale.
10	Vsync	I	Ingresso del segnale di sincronizzazione verticale.
11	Hsync	I	Ingresso del segnale di sincronizzazione orizzontale.
12	DCLK	I	Segnale di ingresso dell'orologio pixel.
13	GND	P	Terra.
14-21	R0-R7	I	Input di dati rossi.
22-29	G0-G7	I	Input di dati verdi.
30-37	B0-B7	I	Input di dati blu.
38	RESET	I	Ripristina l'ingresso del segnale.
39	GND	P	Terra.
40	VCC	P	Tensione analogica di alimentazione.

Caratteristiche elettriche:

Parametro

Simbolo

Min.

Tipo.

Max.

Unità

Tensione di alimentazione

Vdd

2.5

6.0

IOVCC

2.5

3.3

Corrente di alimentazione

IDD

Logica di ingresso alta tensione

Vih

0.7IOVCC

IOVCC

Logica di ingresso bassa tensione

Vil

0.3IOVCC

Applicazioni

Pannelli di controllo industriale

HMI compatti per macchinari di fabbrica, interfacce PLC e sistemi di monitoraggio.
Gli ampi angoli di visione IPS garantiscono la visibilità da diverse posizioni dell'operatore.

Trasporto

Strumenti medici, analizzatori di laboratorio e dispositivi diagnostici che richiedono visualizzazioni chiare e accurate.
L'interfaccia RGB consente l'integrazione flessibile in schede integrate personalizzate.

Dispositivi portatili e palmari

Tester portatili, analizzatori e strumenti di misura.
La luminosità (450 nit) garantisce la leggibilità in ambienti interni o esterni poco illuminati.

Pannelli industriali

Controller di bordo, cruscotti o pannelli di infotainment per veicoli industriali, carrelli elevatori o macchine agricole.
L'intervallo di temperatura operativa (-20°C ~ +70°C) supporta ambienti difficili.

Piccoli display per esterni o chioschi

Terminali compatti, distributori automatici o pannelli informativi dove sono richiesti luminosità di livello medio e ampi angoli di visione.

Automobile

Sistemi di pagamento

della strumentazione integrata

Bici elettrica

All'aperto

per display per veicoli e trasporti

Attrezzature mediche

Attrezzature per il fitness

Impianto di ingegneria

Distributore automatico

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

Personalizzazione

Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:

● Opzioni di visualizzazione personalizzate

Pannello LCD

• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)

Progettazione dell'interfaccia

• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP

Luce posteriore

• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.

Scheda del conducente

• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.

• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.

Touchscreen personalizzato

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65'

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6'	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32'	Eccellente per contrasto elevato e durata
Silicone	Fino a 32'	Ideale per applicazioni industriali robuste e di grandi dimensioni

Caso di studio

Panoramica
Un produttore di dispositivi medici aveva bisogno di un display compatto e affidabile per i suoi analizzatori da laboratorio di prossima generazione. L'obiettivo era fornire agli operatori letture chiare e accurate mantenendo allo stesso tempo durata e visibilità in varie condizioni di illuminazione.

Sfide

Dimensioni compatte: l'analizzatore aveva uno spazio limitato sul pannello e richiedeva un display che rientrasse in dimensioni ridotte senza sacrificare la leggibilità.
Leggibilità: gli operatori avevano bisogno di una chiarezza costante per risultati numerici, grafici e indicatori di stato, indipendentemente dall'angolo di visualizzazione.
Affidabilità industriale: il display doveva resistere all'uso frequente in laboratori con temperature variabili e alla possibile esposizione a detergenti o umidità accidentale.
Flessibilità dell'interfaccia: l'integrazione con il controller integrato dell'analizzatore richiedeva un'interfaccia compatibile e stabile.

Soluzione
Il display LCD TFT IPS da 5,7' 640×480 è stato selezionato per la sua combinazione di caratteristiche:

Ampio angolo di visione IPS : visibilità garantita da più posizioni dell'operatore, riducendo gli errori causati dalla visione fuori asse.
Luminosità moderata (450 nit): leggibilità chiara con illuminazione da laboratorio standard senza consumo energetico eccessivo.
Interfaccia RGB: integrazione semplificata nel sistema di controllo integrato.
Intervallo di temperatura industriale (da -20°C a +70°C): prestazioni costanti supportate durante le operazioni quotidiane di laboratorio.

Risultati

Maggiore efficienza dell'operatore: display numerici chiari e interfaccia utente grafica riducono gli errori di lettura e migliorano il flusso di lavoro.
Prestazioni affidabili: nessuna variazione di luminosità o colore osservata dopo mesi di utilizzo continuo.
Integrazione flessibile: il modulo compatto ha consentito al design dell'analizzatore di rimanere piccolo ed ergonomico.

FAQ

1. In che modo il pannello IPS offre vantaggi agli ambienti multi-operatore?

Risposta: La tecnologia IPS fornisce colori e luminosità uniformi su ampi angoli di visione, garantendo che più utenti possano leggere il display contemporaneamente senza distorsioni o cambiamenti di colore.

2. Questo display è adatto al funzionamento continuo negli strumenti da laboratorio?

Risposta: sì. Progettato per un'affidabilità di livello industriale, mantiene prestazioni stabili e leggibilità anche in orari di funzionamento prolungati.

3. Il display può integrarsi con elementi dell"interfaccia utente personalizzati come icone, grafici o indicatori di stato?

Risposta: sì. La sua risoluzione e interfaccia supportano una grafica dettagliata, rendendolo ideale per menu di controllo, letture numeriche e interfaccia utente grafica nei sistemi embedded.

4. Come gestisce la pulizia o l"esposizione accidentale agli ambienti di laboratorio?

Risposta: Il display può essere combinato con rivestimenti protettivi o pannelli touch per resistere a piccoli versamenti e procedure di pulizia tipiche degli ambienti di laboratorio.

5. La flessibilità del firmware o dell"interfaccia è supportata per l"integrazione integrata?

Risposta: sì. L'interfaccia RGB consente l'integrazione con vari microcontrollori e sistemi embedded, supportando configurazioni firmware flessibili e layout dell'interfaccia utente personalizzati.
