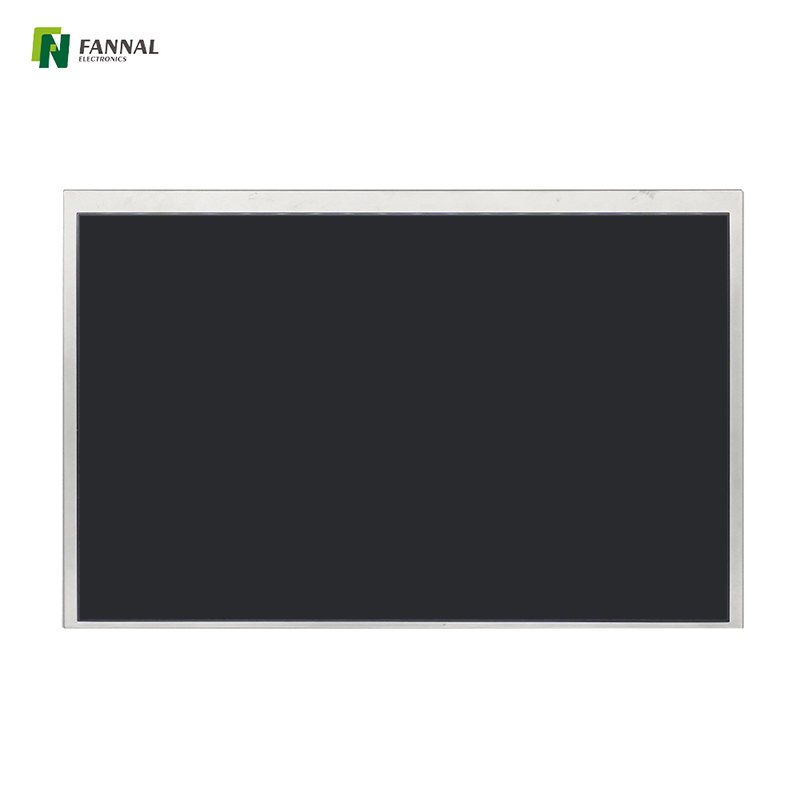

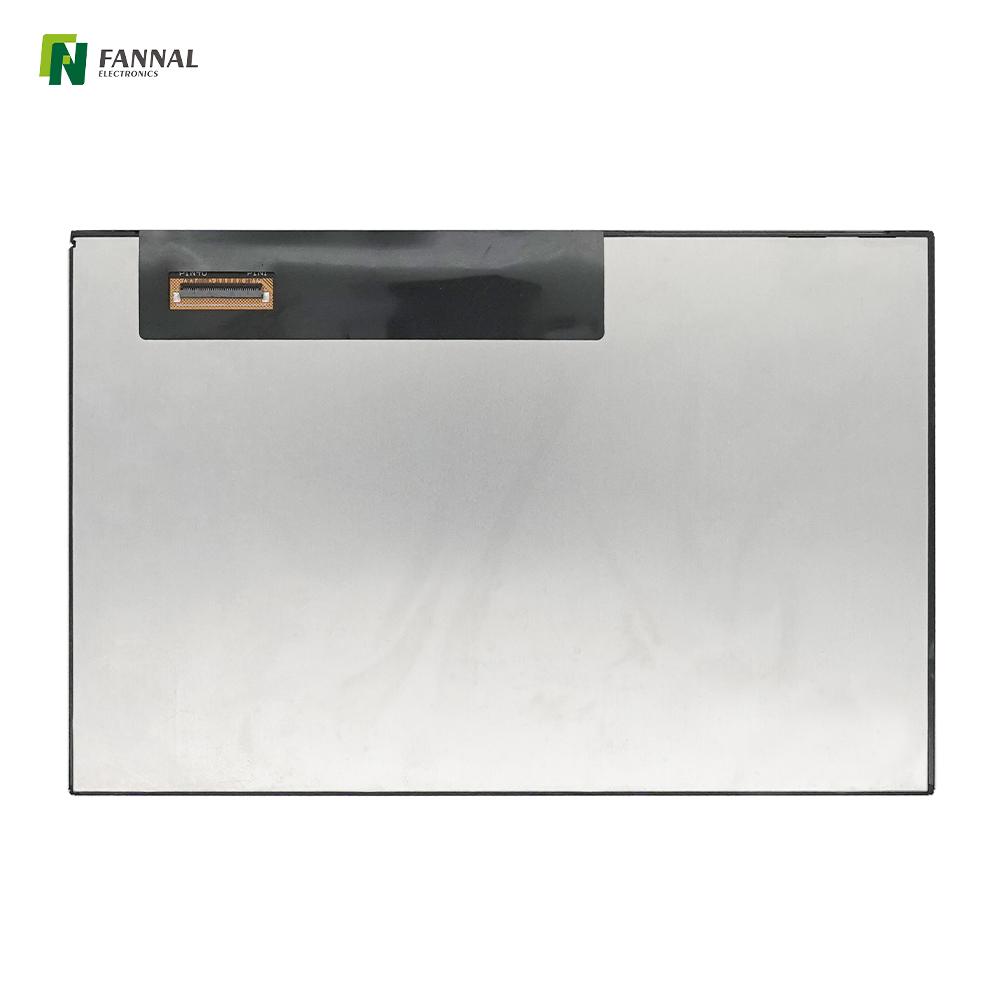

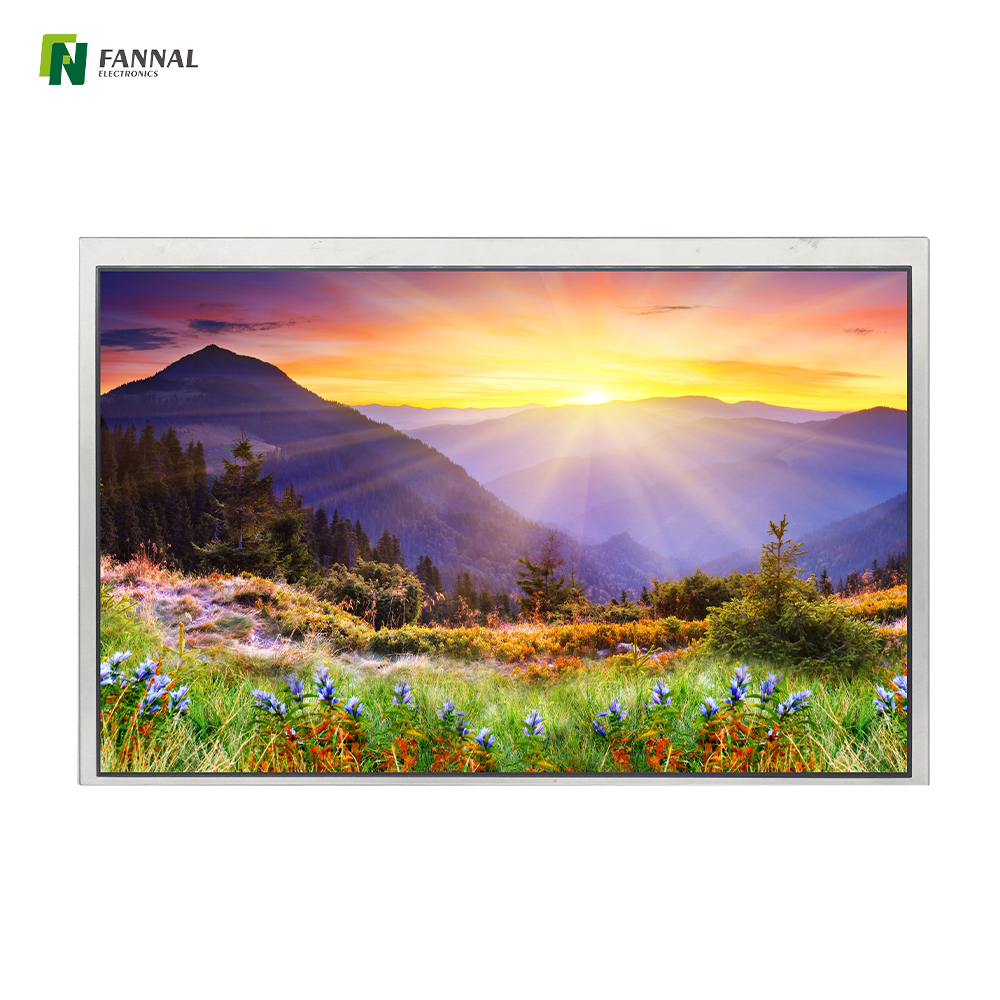

FN1010D032A
10.1
-30 ~ 80
-30 ~ 80
1280×800
TUTTO
LVD
1000
Personalizzabile
| Quantità: | |
|---|---|
● Prestazioni leggibili alla luce solare (1000 nit)
La sua retroilluminazione ad alta luminosità garantisce un'eccellente visibilità anche sotto la luce solare diretta, rendendo il modulo adatto per chioschi esterni, stazioni di ricarica per veicoli elettrici e apparecchiature sul campo.
L'angolo di visione completo (ALL) garantisce colori e qualità dell'immagine costanti da qualsiasi direzione, ideale per ambienti con più operatori e installazioni verticali/orizzontali.
Progettato per il funzionamento a lungo termine con un ampio intervallo di temperature, prestazioni stabili e luminosità della retroilluminazione costante, adatto per applicazioni industriali 24 ore su 24, 7 giorni su 7.
L'interfaccia LVDS standard garantisce una trasmissione del segnale resistente al rumore e un'integrazione perfetta con schede madri industriali, SBC e piattaforme integrate.
Supporto per vetro di copertura, pannello touch, collegamento ottico, regolazione della luminosità, adattamenti meccanici e altro ancora, offrendo flessibilità per vari requisiti di progetto.
Dimensione LCD (pollice): | 10.1 (diagonale) |
Risoluzione: | 1280 (H) × 800 (V) |
Pixel Pitch: | 0,1695(O)x0,1695(V) |
Area attiva (mm): | 216,96 (H) × 135,6 (V) |

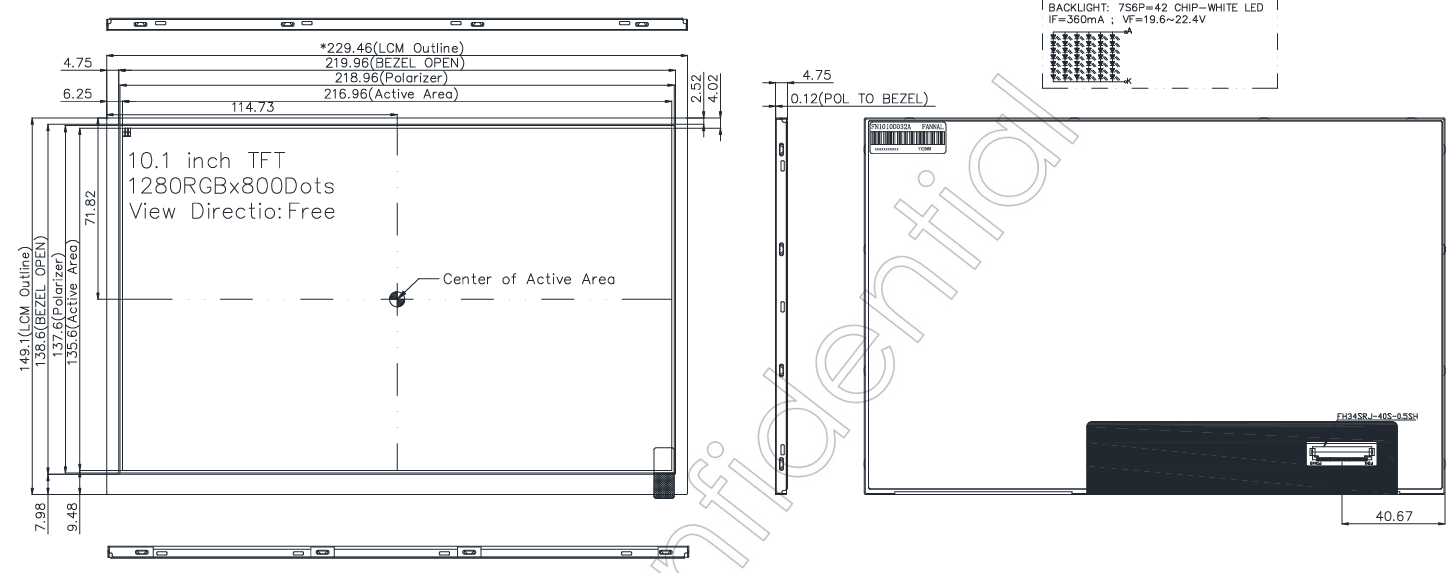

Dimensione del modulo (mm): | 229,46(L)x149,1(A) ×4,75(P) |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | LVD |
Visualizza la direzione: | TUTTO |
Luminance (CD/M2): | 1000 (tip.) |
Temperatura operativa (° C): | -30 ~+80 |
Temperatura di conservazione (° C): | -30 ~+80 |
Pin n. | Simbolo | I/o | Descrizione |
1-2 | Ledk | P | Alimentazione per retroilluminazione a LED (anodo: +21 V). |
3-4 | Leda | P | Potenza per retroilluminazione a LED (catodo). |
5 | VGH | P | Porta in tensione. |
6 | Nc | - | Nessuna connessione. |
7 | VGL | P | Gate off tensione. |
8 | Nc | - | Nessuna connessione. |
9 | GND | P | Terra. |
10 | Rxin3n | I | LVDS Segnale dati differenziale negativo. |
11 | Rxin3p | I | LVDS Segnale dati differenziale positivo. |
12 | GND | P | Terra. |
13 | Rxin2n | I | LVDS Segnale dati differenziale negativo. |
14 | Rxin2p | I | LVDS Segnale dati differenziale positivo. |
15 | GND | P | Terra. |
16 | Rxclkn | I | LVDS Segnale di clock differenziale negativo. |
17 | Rxclkp | I | LVDS Segnale di clock differenziale positivo. |
18 | GND | P | Terra. |
19 | Rxin1n | I | LVDS Segnale dati differenziale negativo. |
20 | Rxin1p | I | LVDS Segnale dati differenziale positivo. |
21 | GND | P | Terra. |
22 | RXIN0N | I | LVDS Segnale dati differenziale negativo. |
23 | RXIN0P | I | LVDS Segnale dati differenziale positivo. |
24 | GND | P | Terra. |
25 | Nc | - | Nessuna connessione. |
26-27 | Vdd | P | Alimentazione VDD=3,3 V Tip. |
28 | Nc | - | Nessuna connessione. |
29 | RESET | I | Pin di ripristino globale, normalmente tirato in alto. |
30 | Stbyb | I | Modalità standby, normalmente tira in alto. |
31 | SDA | I | Nessuna connessione. |
32 | SCL | I | Nessuna connessione. |
33 | CSB | I | Nessuna connessione. |
34 | GND | P | Terra. |
35 | Nc | - | Nessuna connessione. |
36-37 | VSP | P | Tensione in ingresso dal circuito di configurazione. |
38 | Nc | - | Nessuna connessione. |
39-40 | VSN | P | Tensione in ingresso dal circuito di configurazione. |
Parametro | Simbolo: | Min. | Tipo. | Max. | Unità |
Tensione diretta | Vf | 19.6 | 21.0 | 22.4 | V |
Corrente in avanti | SE | - | 360 | - | Ma |
LED Lifetime | - | - | 30000 | 50000 | Ore |
Il display industriale da 10,1' è una soluzione versatile per un'ampia gamma di settori e ambienti. Basato sul pannello IPS ad alta luminosità, sul design robusto e sull'interfaccia LVDS standard, è adatto per:
La luminosità di 1000 cd/m² leggibile alla luce del sole , combinata con gli angoli di visualizzazione IPS , rende questo display perfetto per chioschi all'aperto, stazioni di ricarica, biglietterie automatiche e armadietti intelligenti.
Anche in condizioni di forte luce solare, gli operatori possono visualizzare chiaramente gli elementi dell'interfaccia utente, i codici QR e le istruzioni di sistema.
Parametri chiave che abilitano questa applicazione:
Alta luminosità 1000 cd/m²
Angolo di visione IPS 170°
Antiriflesso/legame ottico opzionale
Opzioni di vetro di copertura resistente ai raggi UV
L' interfaccia LVDS è ampiamente utilizzata nei sistemi di controllo industriale, rendendo semplice l'integrazione con i PC industriali e le schede di controllo esistenti.
Le sue prestazioni stabili ad un'ampia gamma di temperature garantiscono un funzionamento affidabile in fabbriche, armadi elettrici e linee di produzione.
Parametri chiave che abilitano questa applicazione:
Compatibilità LVDS con IPC/PLC
Intervallo di temperatura di livello industriale (come da specifiche)
Retroilluminazione durevole per un utilizzo prolungato 24 ore su 24, 7 giorni su 7
Vetro temperato opzionale per ambienti difficili
I progettisti dell'interfaccia utente medica preferiscono 1280×800 perché fornisce testo più nitido e icone pulite in una forma compatta.
La riproduzione stabile dei colori IPS garantisce un'interpretazione accurata degli indicatori dell'interfaccia utente.
Parametri chiave che abilitano questa applicazione:
Pannello 1280×800 ad alta risoluzione
Tecnologia IPS con stabilità del colore
PCAP opzionale con tocco del guanto
Ottica pulita e a bassa riflessione
Le dimensioni dello schermo si adattano bene a strumenti di test portatili, dispositivi diagnostici sul campo, terminali dati portatili e tablet robusti per cantieri edili/minerari.
Parametri chiave che abilitano questa applicazione:
Fattore di forma compatto da 10,1'.
Durata di livello industriale
Vetro rinforzato o incollaggio opzionale
Basso consumo energetico
Perfetto per cruscotti di veicoli, display di infotainment e pannelli di controllo. .
L'ampio angolo di visione mantiene le informazioni leggibili da più posizioni.
Parametri chiave che abilitano questa applicazione:
IPS grandangolare per la visualizzazione multiposizione
Integrità del segnale LVDS stabile
Forti opzioni di supporto meccanico
Alta luminosità per cabine semi-esterne
— Un vero progetto del nostro team di ingegneri
L'anno scorso ci ha contattato un cliente di macchine edili:
'Il nostro display da 10,1 pollici è illeggibile all'aperto e gli operatori continuano a lamentarsi. Potete aiutarmi?'
Ci hanno inviato la loro macchina e abbiamo identificato rapidamente il problema:
lo schermo era di soli 500 cd/m² e i riflessi interni rendevano quasi impossibile la lettura alla luce diretta del sole. A mezzogiorno il display appariva quasi completamente bianco.
Abbiamo condotto un test in piena luce solare. Gli operatori dovevano schermare lo schermo con le mani solo per vedere i numeri. Uno di loro ha detto:
'Non ho tempo per continuare a coprire lo schermo sul posto.'
Abbiamo proposto un aggiornamento personalizzato utilizzando il nostro display industriale da 10,1' :
Elevata luminosità di 1.000 cd/m² per un'ottima leggibilità anche all'aperto
Bonding ottico completo per eliminare i riflessi interni
Vetro di copertura rinforzato da 3 mm per robustezza
L'interfaccia LVDS è completamente compatibile con il sistema esistente
Abbiamo consegnato un prototipo e due giorni dopo il cliente ha riferito:
'È perfetto: gli operatori possono finalmente leggere il display senza strizzare gli occhi!'
Il display industriale da 10,1' è stato implementato su tutte le sue macchine.
Tre mesi dopo, il cliente ci ha informato:
'I reclami relativi ai display sono diminuiti quasi completamente.'
Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:
• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di fiducia del panel: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA.
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)
• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.
• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.
• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.
• Dimensioni disponibili: fino a 65'
• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche
• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo
• Temperatura operativa:
Grado industriale: –20°C ~ +70°C
Grado automobilistico: –30°C ~ +85°
• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (design partner)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali
• Opzioni materiali:
Vetro : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione
Incollaggio ottico | Gamma di dimensioni | Note |
