Modulo LCD TFT IPS da 3,5 pollici 320 * 480 con collegamento ottico

Disegno

Specifiche

Specifiche generali ：

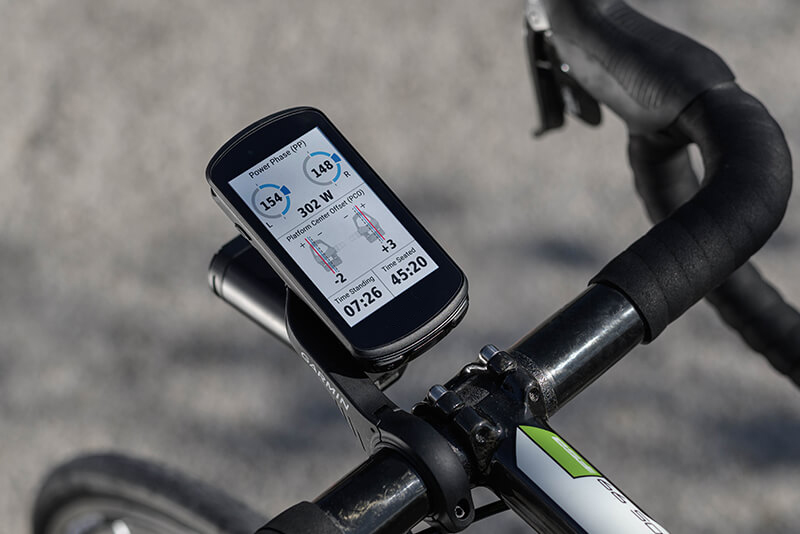

Applicazione – Integrazione del sistema di visualizzazione per bici elettriche

In un recente progetto del cruscotto di una bici elettrica , il cliente richiedeva un modulo display compatto in grado di mantenere una visibilità stabile in condizioni di illuminazione esterna variabili, semplificando al tempo stesso l'assemblaggio del sistema.

I display tradizionali incollati ad aria mostravano una notevole riflessione alla luce del giorno e la struttura multistrato aumentava la complessità dell"allineamento durante l"installazione.

FANNAL ha fornito un modulo display TFT da 3,5' con collegamento ottico integrato , riducendo i riflessi interni e migliorando il contrasto. La struttura incollata ha inoltre eliminato lo spazio d'aria tra gli strati, contribuendo a prevenire l'appannamento e migliorando la durata negli ambienti esterni.

Per supportare il sistema di controllo del cliente, il modulo è stato progettato con un'interfaccia MCU + RGB , consentendo un'integrazione diretta con la scheda madre senza ulteriore conversione del segnale.

Di conseguenza, il cliente ha ottenuto:

• Leggibilità migliorata in condizioni di guida reali

• Riduzione delle fasi di assemblaggio e dei problemi di allineamento

• Prestazioni più stabili a lungo termine nell"uso esterno

Questa soluzione è adatta per cruscotti di biciclette elettriche e interfacce di controllo esterne simili , dove sia la visibilità che l'efficienza dell'integrazione del sistema sono fondamentali.

Soluzioni personalizzate per moduli display per bici elettriche

Selezione display e pannello

FANNAL supporta la personalizzazione flessibile del display LCD TFT in base ai requisiti del progetto, tra cui:

• Intervallo di dimensioni: 1,77" – 15,6"

• Partner del panel: BOE, Innolux, Tianma, JDI, Hannstar, CTC, TCL

• Tecnologie del pannello: IPS / TN / LTPS

• Opzioni della temperatura operativa:

  • Industriale: –20°C ~ +70°C

  • Automotive: –30°C ~ +85°C

Ciò consente ai clienti di passare dal prototipo alla produzione di massa con una fornitura stabile di pannelli.

Progettazione di interfacce e FPC

Per garantire una perfetta integrazione con diversi sistemi di controllo delle bici elettriche, FANNAL fornisce:

• Forma, lunghezza e definizione dei pin FPC personalizzati

• Supporto interfaccia: SPI/MCU/RGB/MIPI/LVDS/eDP

• Conversione del segnale per diverse piattaforme host

• Schermatura EMI e ottimizzazione del circuito per una trasmissione stabile del segnale

Ottimizzazione della retroilluminazione e della luminosità

Luminosità e consumo energetico possono essere regolati in base alle esigenze dell"applicazione:

• Opzioni da standard ad alta luminosità

• Luminosità massima fino a 3000 cd/m²

• Durata della retroilluminazione fino a 50.000 ore

• Opzioni struttura: metallo/plastica/ibrida

Adatto sia per progetti esterni ad alta efficienza energetica che ad alta visibilità.

Integrazione del pannello a sfioramento (opzionale)

FANNAL può aggiornare il modulo in una soluzione di display completamente touch:

• Opzioni struttura: SOL+SOL / SOL+FA+FA

• Multi-touch, tocco del guanto, supporto touch impermeabile

• Supporto passivo per penna e gesti

• Opzioni controller: Microchip, EETI, ILITEK, FocalTech, GOODiX

• Ottimizzazione interna del firmware per sensibilità e anti-interferenza

Personalizzazione delle lenti di copertura

Il vetro di copertura può essere personalizzato per soddisfare i requisiti di progettazione industriale e delle biciclette elettriche:

• Materiale: vetro (0,55–10 mm), PMMA, PC

• Lavorazione CNC, modellatura 2.5D/3D, piegatura a caldo

• Trattamenti superficiali: AG/AR/AF

• Caratteristiche opzionali: antimicrobico, antiesplosione

Soluzioni di incollaggio ottico

FANNAL fornisce più processi di incollaggio in base alle dimensioni e all"applicazione:

Scheda driver e integrazione di sistema

Per un"implementazione più rapida, FANNAL supporta anche:

• Interfacce scheda driver: RGB / HDMI / LVDS / VGA / DVI / Type-C

• Compatibilità con moduli TFT personalizzati

• Design del segnale ottimizzato per una trasmissione stabile delle immagini

• Supporto per l"integrazione completa del sistema di visualizzazione

Domande frequenti – Modulo display TFT per bici elettrica da 3,5".

1. Questo modulo può essere adattato a diverse schede madri o architetture di sistema?

SÌ. FANNAL supporta l'adattamento dell'interfaccia e l'ottimizzazione del segnale in base al design della scheda madre del cliente. Ciò include la personalizzazione dell'FPC, la regolazione della definizione dei pin e la verifica della compatibilità per garantire una comunicazione stabile con vari sistemi embedded.

2. In che modo il collegamento ottico influisce sull"affidabilità a lungo termine nell"uso esterno?

Il collegamento ottico elimina il traferro tra gli strati, contribuendo a prevenire la condensa interna, l'ingresso di polvere e la delaminazione nel tempo. Ciò è particolarmente importante per le biciclette elettriche e i dispositivi outdoor esposti a umidità e sbalzi di temperatura.

3. Quale supporto tecnico viene fornito durante l"integrazione del prodotto?

FANNAL fornisce supporto durante l'intero processo di sviluppo, inclusa la valutazione del progetto, la convalida del prototipo e la guida all'integrazione , aiutando a ridurre i rischi durante l'integrazione del sistema e la produzione di massa.

4. È possibile personalizzare la struttura meccanica per adattarla a progetti di custodie specifici?

SÌ. Il modulo può essere regolato in termini di dimensioni esterne, struttura di montaggio e design della lente di copertura per soddisfare diversi requisiti dell'alloggiamento, garantendo una migliore integrazione meccanica ed efficienza di assemblaggio.
