FN0430D031A
4.3
-20 ~ 70
-30 ~ 80
800*480
850
Personalizzabile
LVD
| Quantità: | |
|---|---|
Con una luminosità tipica di ~850 cd/m² , questo display TFT IPS da 4,3' offre una migliore leggibilità in condizioni interne e ambientali luminose rispetto ai pannelli con luminosità standard.
La risoluzione 800×480 fornisce testo e grafica nitidi, consentendo interfacce utente chiare e leggibili per display compatti e schermi di controllo.
La tecnologia del pannello IPS garantisce ampi angoli di visione e riproduzione uniforme dei colori, consentendo ai contenuti di rimanere visibili e precisi da diverse angolazioni.
Le dimensioni ridotte da 4,3' rendono questo display ideale per sistemi embedded e dispositivi compatti dove lo spazio è limitato ma sono necessarie chiarezza visiva e affidabilità.
Progettato per una facile integrazione con controller integrati e schede driver display, questo schermo supporta un'ampia gamma di configurazioni di sistema per diverse applicazioni.
Dimensione LCD (pollice): | 4.3 (diagonale) |
Risoluzione: | 800(A)×480(V) |
Pixel Pitch: | 0,1188(O)x0,1122(V) |
Area attiva (mm): | 95,04(A)×53,856(V) |
Dimensione del modulo (mm): | 102,84(L)x64,5(A) ×2,9(P) |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | LVD |
Visualizza la direzione: | TUTTO |
| Luminance (CD/M2): | 850 (tip.) |
Pin n. | Simbolo | I/o | Descrizione |
1-2 | Ledk | P | Potenza per retroilluminazione a LED (catodo). |
3-4 | Leda | P | Potenza per retroilluminazione a LED (anodo). |
| 5 | Nc | - | Nessuna connessione. |
| 6 | GND | - | Terra. |
| 7 | Nc | - | Nessuna connessione. |
| 8 | Vddi | P | Tensione di alimentazione IO. |
| 9 | Vdd | P | Tensione analogica di alimentazione. |
| 10 | GND | P | Terra. |
11-12 | Nc | - | Nessuna connessione. |
13 | SCL | I | Segnale di ingresso dell'orologio pixel. |
| 14 | SDA | I | Segnale di ingresso/uscita dati seriali. |
| 15 | Cs | I | Segnale di selezione dei chip. |
| 16 | GND | P | Terra. |
| 17 | Nc | - | Nessuna connessione. |
18 | Rxclkn | I | LVDS Segnale di clock negativo. |
19 | Rxclkp | I | LVDS Segnale di clock positivo. |
20 | GND | P | Terra. |
21 | RXIN0N | I | LVDS Segnale dati differenziale negativo. |
22 | RXIN0P | I | LVDS Segnale dati differenziale positivo. |
23 | GND | P | Terra. |
24 | Rxin1n | I | LVDS Segnale dati differenziale negativo. |
25 | Rxin1p | I | LVDS Segnale dati differenziale positivo. |
| 26 | GND | P | Terra. |
| 27 | Rxin2n | I | LVDS Segnale dati differenziale negativo . |
| 28 | Rxin2p | I | LVDS Segnale dati differenziale positivo. |
29 | GND | P | Terra. |
| 30 | Rxin3n | I | LVDS Segnale dati differenziale negativo. |
| 31 | Rxin3p | I | LVDS Segnale dati differenziale positivo. |
| 32 | GND | P | Terra. |
| 33 | RESET | I | Ripristina l'ingresso del segnale. |
| 34 | Nc | - | Nessuna connessione. |
| 35 | GND | P | Terra. |
| 36 | Nc | - | Nessuna connessione. |
| 37 | XR/NC | - | Nessuna connessione. |
| 38 | YD/NC | - | Nessuna connessione. |
| 39 | XL/NC | - | Nessuna connessione. |
| 40 | YU/NC | - | Nessuna connessione. |
Parametro | Simbolo: | Min. | Tipo. | Max. | Unità |
Tensione diretta | Vf | 14.0 | 15.5 | 17.0 | V |
| Corrente in avanti | SE | - | - | 60 | Ma |
LED Lifetime | - | 30K | Ore |
Utilizzato in sistemi di controllo di fabbrica e di macchine dove sono necessari display compatti e affidabili per il monitoraggio dello stato e la regolazione dei parametri.
Adatto per dispositivi e controller integrati che richiedono una visualizzazione chiara di menu, stato e feedback dell'utente.
Ideale per dispositivi portatili, strumenti di misura portatili e strumentazione compatta con spazio limitato sul pannello.
Utilizzato in cruscotti, interfacce di infotainment o display secondari dove è necessario uno schermo piccolo ma leggibile.
Può essere integrato in elettrodomestici intelligenti e terminali consumer specializzati che richiedono schermi compatti e leggibili.
|
|
|
|
|
|
|
|
|
|
|
|
CTP
Struttura: GG, GFF, dimensioni: 1.8* ~ 55 ', tocco con acqua/acqua salata/sudore, soddisfa gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: Ag/AR/AF incontra gli standard IK, soluzione multi-touch, True Touch con gesto e rifiuto di palmo, dito/bagliore e input a penna passivava e input passivi
Board di annuncio
Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.
 | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |
| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |

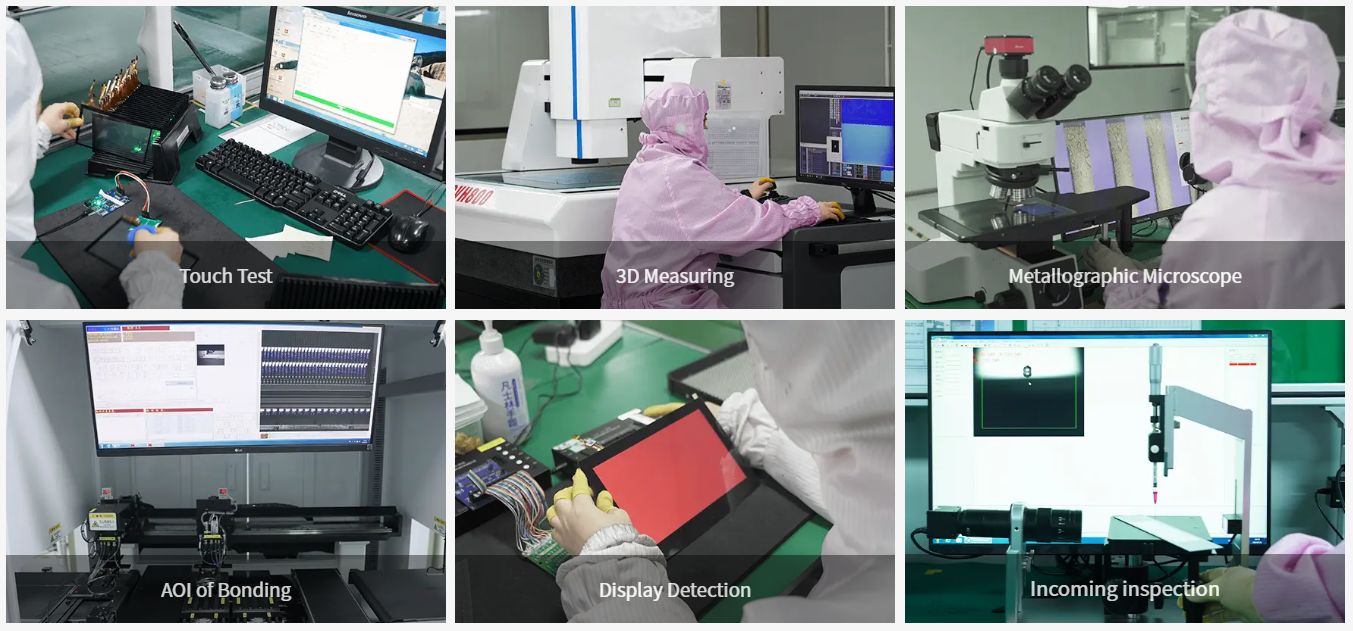

| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
R:
Una luminosità di ~850 cd/m² è superiore ai tipici pannelli da 250-400 cd/m² e migliora la visibilità in condizioni ambientali luminose. Tuttavia, non è classificato come realmente 'leggibile alla luce solare' (ad esempio, ≥1000 cd/m²) per applicazioni con luce solare diretta.
R:
Il display ha una risoluzione nativa di 800×480 in un fattore di forma da 4,3″, fornendo testo chiaro ed elementi di interfaccia per applicazioni con schermo compatto.
R:
Le applicazioni comuni includono pannelli industriali, strumenti portatili, controller integrati, piccoli display per cruscotti e dispositivi portatili in cui dimensioni compatte e migliore leggibilità sono priorità.
R:
La tecnologia IPS offre ampi angoli di visione e colori uniformi , garantendo che il display rimanga leggibile da varie posizioni di visualizzazione senza variazioni significative di colore.
R:
Sì. Questa schermata è progettata per l'integrazione intuitiva con controller e schede driver integrati. Per i dettagli sull'integrazione, i progettisti del sistema devono fare riferimento alla piedinatura e alle specifiche elettriche.
