FN1010D069A
10.1
-20 ~ 70
-30 ~ 80
1280x800
TUTTO
450
Personalizzabile
LVD
| Quantità: | |
|---|---|

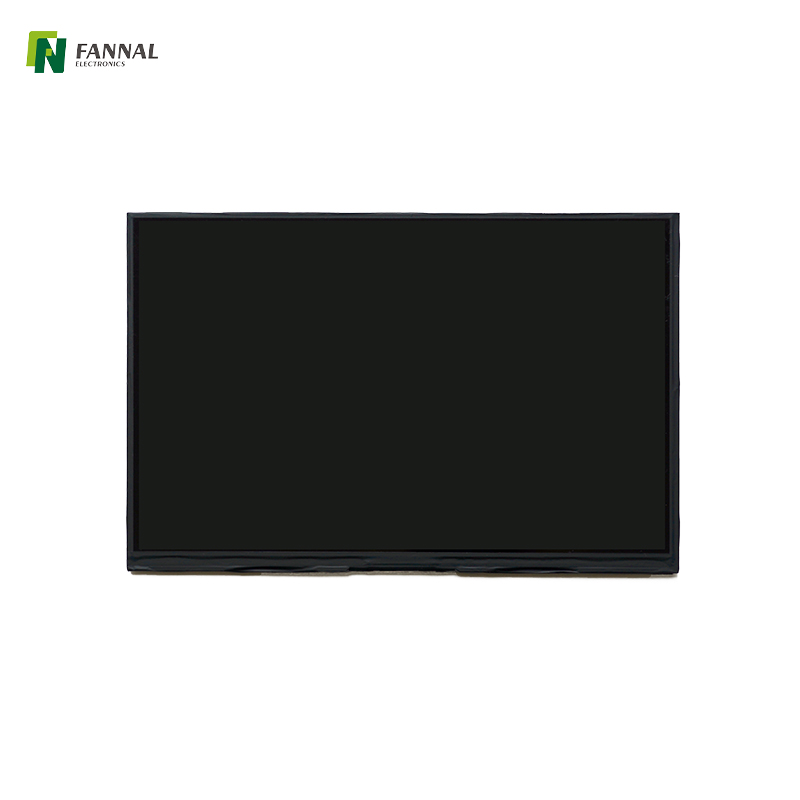

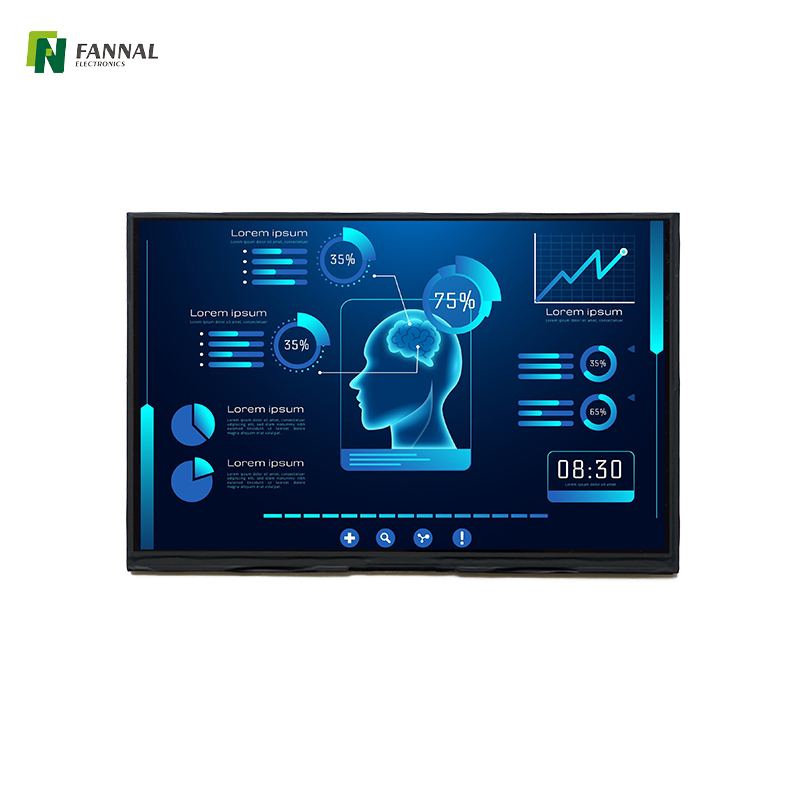

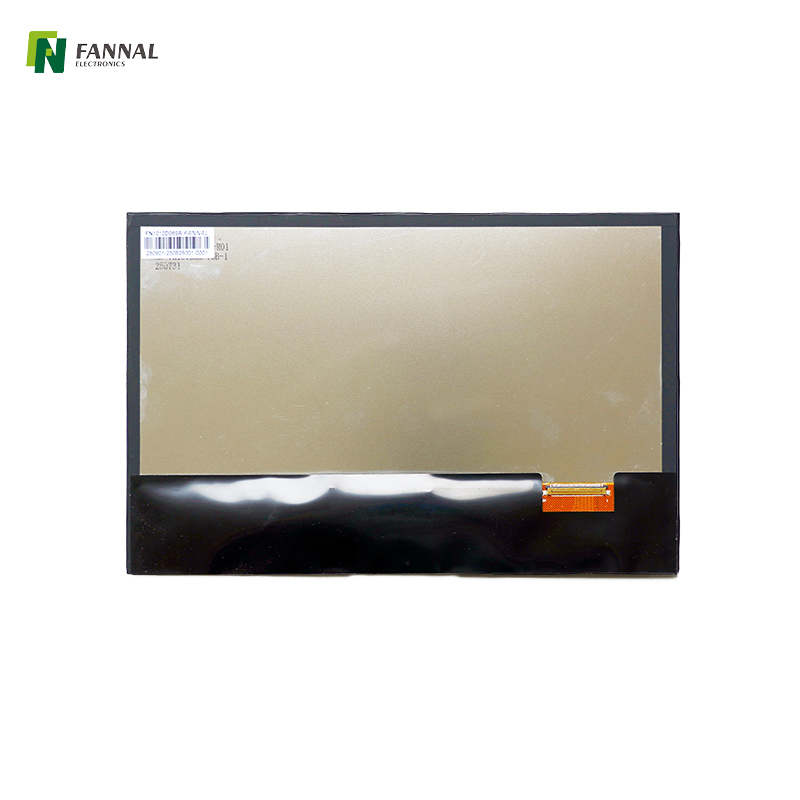

10.1 'Modulo di visualizzazione LCD TFT IPS 1280x800
Perché scegliere il display TFT da 10,1 pollici?
Pannello LCD TFT IPS da 10,1 pollici
Display con diagonale da 10,1 pollici con risoluzione 1280×800 (WXGA) , che offre una qualità dell'immagine nitida e un formato 16:10 adatto ai moderni layout dell'interfaccia utente.
Ampio angolo di visione (tecnologia IPS)
Il pannello IPS garantisce ampi angoli di visione di 178° con riproduzione uniforme dei colori e spostamento minimo del colore da qualsiasi direzione.
Prestazioni ad alta luminosità
Luminosità tipica di 450 cd/m² , che fornisce una buona leggibilità in ambienti interni e semi-luminosi.
Intervallo di temperatura industriale
Progettato per un funzionamento stabile in condizioni difficili con una temperatura operativa da -20°C a +70°C e supporto esteso della temperatura di stoccaggio.
Interfaccia LVDS per una trasmissione affidabile del segnale
L'interfaccia LVDS standard offre una trasmissione dati stabile e silenziosa, ideale per sistemi industriali e integrati.
Basso consumo energetico
Alimentato da una tensione logica di 3,3 V , ottimizzato per piattaforme integrate e funzionamento continuo a lungo termine.
Touchscreen opzionale
Su richiesta può essere integrato con touch panel capacitivi o resistivi , supportando soluzioni HMI personalizzate.
Ottieni il display TFT da 10,1 pollici affidabile da professionisti in tutto il mondo. Sia per attrezzature industriali, display commerciali o progetti all'avanguardia, questo display offre le prestazioni necessarie.
Dimensione LCD (pollice): | 10.1 (diagonale) |
Risoluzione: | 1280 (H) × 800 (V) |
Area attiva (mm): | 216,96 (H) × 135,6 (V) |

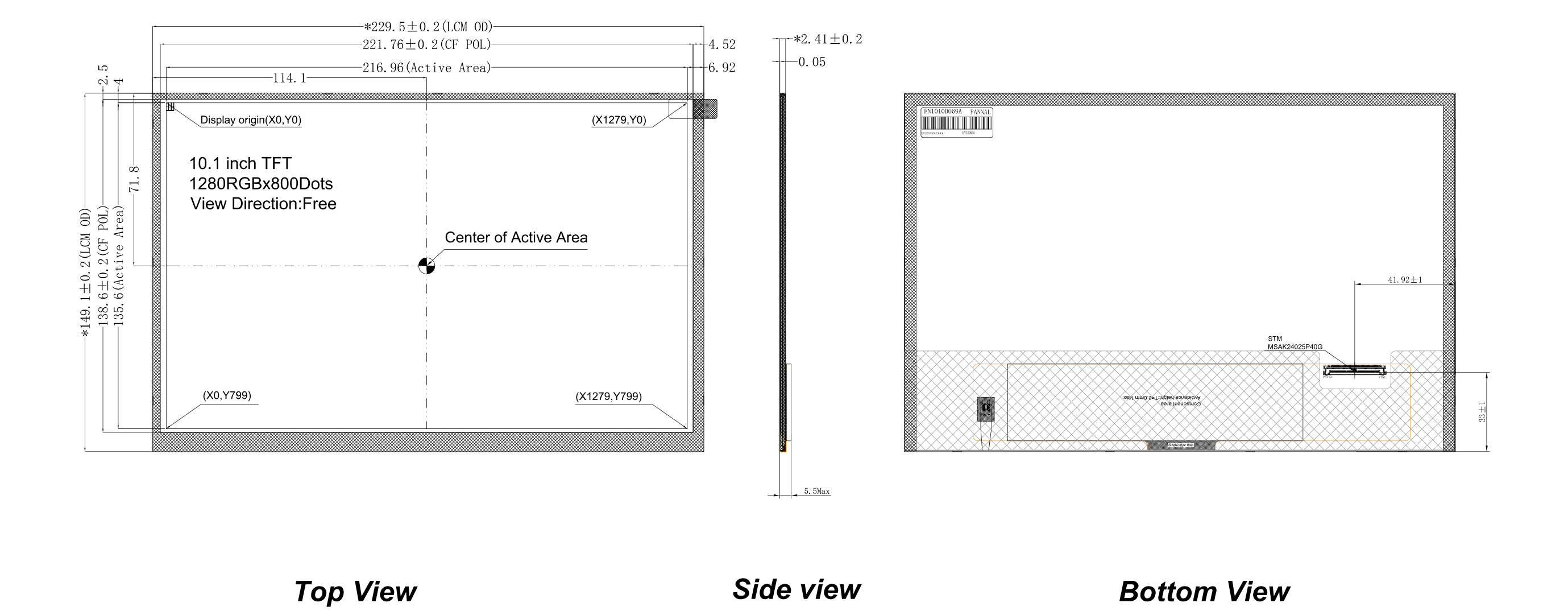

Dimensione del modulo (mm): | 229,5 (w) x149.1 (h) × 2.41 (d) |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | LVD |
Visualizza la direzione: | TUTTO |
Alimentazione (V): | 3.3 |
Luminance (CD/M2): | 450 (tip.) |
Temperatura operativa (° C): | -20 ~+70 |
Temperatura di conservazione (° C): | -30 ~+80 |
| SPILLO | Simbolo |
| 1 | Nc |
| 2 | Vdd |
| 3 | Vdd |
| 4 | Vdd |
| 5 | Nc |
| 6 | GND |
| 7 | GND |
| 8 | Rxinon |
| 9 | Rxinop |
| 10 | GND |
| 11 | Rxin1n |
| 12 | Rxin1p |
| 13 | GND |
| 14 | Rxin2n |
| 15 | Rxin2p |
| 16 | GND |
| 17 | Rxclkn |
| 18 | Rxclkp |
| 19 | GND |
| 20 | Rxin3n |
| 21 | Rxin3p |
| 22 | GND |
| 23 | Nc |
| 24 | Nc |
| 25 | GND |
| 26 | Nc |
| 27 | Nc |
| 28 | GND |
| 29 | Nc |
| 30 | Nc |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | Nc |
| 35 | PWM a LED |
| 36 | Nc |
| 37 | Nc |
| 38 | Vled 12v |
| 39 | Vled 12v |
| 40 | Vled 12v |
Questo modulo LCD TFT IPS da 10,1 pollici è adatto per un'ampia gamma di applicazioni di visualizzazione professionali e industriali, tra cui:
Pannelli HMI industriali
Sistemi di controllo, interfacce PLC e apparecchiature per l'automazione industriale.
Sistemi integrati e progetti SBC
Ideale per controller integrati, schede di sviluppo ed elettronica personalizzata che richiedono display LVDS.
Apparecchiature per display commerciali
Terminali POS, chioschi informativi e macchine self-service.
Dispositivi medici e di laboratorio
Apparecchiature diagnostiche, sistemi di monitoraggio e interfacce di controllo.
Trasporti e strumentazione
Display per veicoli, strumenti di misurazione e pannelli di stato del sistema.
Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:
• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)
• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.
• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.
• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.
• Dimensioni disponibili: fino a 65'
• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche
• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo
• Temperatura operativa:
Grado industriale: –20°C ~ +70°C
Grado automobilistico: –30°C ~ +85°
• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali
• Opzioni materiali:
Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione
Incollaggio ottico | Gamma di dimensioni | Note |
OCA | Fino a 15,6' | Due linee di produzione completamente automatizzate per la produzione di grandi volumi |
LOCA/OCR | Fino a 32' | Eccellente per contrasto elevato e durata |
Silicone | Fino a 32' | Ideale per applicazioni industriali robuste e di grandi dimensioni |
FANNAL, fondata nel 2011, è uno specialista in soluzioni display touch e fornisce prodotti e servizi tecnici di alta qualità in tutto il mondo. Progettiamo e produciamo internamente display personalizzati, touch screen PCAP e collegamento ottico. Le nostre soluzioni servono applicazioni industriali, esterne, mediche, automobilistiche e di altro tipo.
Siamo un'azienda high-tech in rapida crescita, sostenuta finanziariamente da SECO , leader europeo nei dispositivi elettronici e nell'informatica integrata. Possediamo le certificazioni ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . I nostri prodotti sono conformi a REACH e RoHS , con rapporti di prova o dichiarazioni disponibili su richiesta.
Con qualità stabile e supporto tecnico, FANNAL aiuta i clienti a rimanere competitivi e a differenziare i loro prodotti a livello globale.
 | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |
| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
R:
Questo display è un modulo LCD TFT nudo con interfaccia LVDS , il che significa che non può essere gestito direttamente da segnali HDMI, VGA o USB .
Avrai bisogno di:
Una scheda principale compatibile con LVDS o
Una scheda controller LCD separata per convertire HDMI/DVI in LVDS.
Questo è un punto di integrazione comune in cui i progetti falliscono, quindi confermare tempestivamente la compatibilità del segnale è fondamentale.
R:
Non direttamente. Raspberry Pi emette HDMI , mentre questo modulo utilizza LVDS. .
Per utilizzarlo con gli SBC, è necessaria una scheda controller da HDMI a LVDS .
Se state sviluppando un prototipo o un sistema di valutazione, possiamo consigliarvi o fornirvi una soluzione di controllo adatta.
R:
Sì. Il pannello è progettato per un'affidabilità di livello industriale e supporta:
Funzionamento continuo
Ampio intervallo di temperature (da -20°C a +70°C)
Luminosità stabile durante cicli di utilizzo prolungati
Ciò lo rende adatto a pannelli HMI, chioschi e sistemi di controllo in funzione 24 ore su 24, 7 giorni su 7.
R:
Sì. Possiamo fornire questo display come modulo display touch completamente integrato , incluso:
Tocco capacitivo proiettato (PCAP) o resistivo
Incollaggio ottico
FPC personalizzato, lente di copertura e ottimizzazione del firmware
Ciò riduce la complessità dei fornitori e accelera il ciclo di sviluppo del prodotto.
