FN0784D002A
7.84
-20 ~ 70
-30 ~ 80
400x1280
1000
Personalizzabile
LVD
| Quantità: | |
|---|---|
Display TFT da 7,84 pollici, 400x1280, LVDS, schermo LCD industriale, 1000cd/m²
Questo 7,84 pollici è sviluppato con uno schermo IPS standard ad alta risoluzione 400x1280 e un'interfaccia LVDS. Con questo schermo TFT, gli utenti ottengono un display vibrante ad alta risoluzione che si integra perfettamente con vari sistemi e garantisce prestazioni di lunga durata. Che si tratti di prototipazione, automazione industriale o chioschi commerciali , questo display è la soluzione perfetta per soddisfare le esigenze del mondo guidato dalla tecnologia di oggi e di domani. Un display TFT a barra è uno schermo compatto e versatile progettato per varie applicazioni, in particolare in ambito automobilistico e industriale. La sua forma allungata consente una chiara rappresentazione visiva delle informazioni, come velocità, temperatura o stato del sistema. Il display presenta colori vivaci e contrasto elevato, garantendo un'eccellente visibilità in diverse condizioni di illuminazione. Grazie alle funzionalità sensibili al tocco, gli utenti possono interagire direttamente con il display per aggiornamenti e regolazioni in tempo reale. La sua struttura robusta garantisce durata, rendendolo adatto ad ambienti difficili. Questa tecnologia migliora l'esperienza dell'utente fornendo dati essenziali a colpo d'occhio, promuovendo sicurezza ed efficienza.
Caratteristiche |
 |
Questo da 7,84 pollici display TFT a barra presenta proporzioni ultra ampie con una risoluzione di 400×1280, progettato specificamente per applicazioni in cui le informazioni orizzontali o verticali devono essere visualizzate in un fattore di forma compatto e allungato.
Costruito con un pannello LCD IPS , questo display TFT a barra offre prestazioni cromatiche costanti e una chiara visibilità da ampi angoli di visione, garantendo che le informazioni rimangano leggibili anche se visualizzate da posizioni fuori asse.
La risoluzione 400×1280 è adatta per visualizzare:
Indicatori di stato
Menu e barre di navigazione
Dati a scorrimento o informazioni segmentate
Ciò rende il display TFT a barra ideale per interfacce funzionali e guidate dalle informazioni piuttosto che per contenuti multimediali a schermo intero.
Con una diagonale da 7,84 pollici e una struttura a forma di barra, questo display si adatta facilmente ai sistemi embedded con vincoli di spazio , dove i display standard 16:9 o 4:3 sono poco pratici.
Progettato per ambienti industriali e commerciali, questo display TFT a barra enfatizza prestazioni stabili e usabilità a lungo termine per apparecchiature integrate e dispositivi professionali.
Disegno |
|
Specifiche |
|
Dimensione LCD (pollice): | 7,84 (diagonale) |
Risoluzione: | 400(A)×1280(V) |
Pixel Pitch: | 0,1485(O)x0,1485(V) |
Area attiva (mm): | 54,9(A)×190,08(V) |
Dimensione del modulo (mm): | 67,8(L)x206,18(A) ×4,5(P) |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | LVD |
Disposizione pixel: | Striscia verticale RGB |
Visualizza la direzione: | TUTTO |
Peso (g): | 95(Tipico) |
Luminance (CD/M2): | 1000 (tip.) |
Temperatura operativa (° C): | -20 ~+70 |
Temperatura di conservazione (° C): | -30 ~+80 |
Pin n. | Simbolo | I/o | Descrizione |
1 | Nc | - | Nessuna connessione. |
2-3 | Vdd | P | Tensione analogica di alimentazione. |
4 | Nc | - | Nessuna connessione. |
5 | RESET | I | Ripristina l'ingresso del segnale. |
6 | Stbyb | I | Impostazione della modalità standby. |
7 | GND | P | Terra. |
8 | RXIN0N | I | LVDS Segnale differenziale negativo. |
9 | RXIN0P | I | LVDS Segnale dati differenziale positivo. |
10 | GND | P | Terra. |
11 | Rxin1n | I | LVDS Segnale dati differenziale negativo. |
12 | Rxin1p | I | LVDS Segnale dati differenziale positivo. |
13 | GND | P | Terra. |
14 | Rxin2n | I | LVDS Segnale dati differenziale negativo. |
15 | Rxin2p | I | LVDS Segnale dati differenziale positivo. |
| 16 | GND | P | Terra. |
| 17 | Rxclkn | I | LVDS Segnale dati differenziale negativo. |
| 18 | Rxclkp | I | LVDS Segnale dati differenziale positivo. |
| 19 | GND | P | Terra. |
20 | Rxin3n | I | LVDS Segnale dati differenziale negativo. |
21 | Rxin3p | I | LVDS Segnale dati differenziale positivo. |
22 | GND | P | Terra. |
23 | SDA | I | Ingresso dati seriali in modalità SPI. |
24 | SCL | I | Ingresso orologio seriale in modalità SPI. |
25 | GND | P | Terra. |
26 | Cs | I | Segnale del chip seriale in modalità SPI. |
27 | Nc | - | Nessuna connessione. |
| 28 | LVBIT | I | Terra. |
| 29 | Nc | - | Potenza per retroilluminazione a LED (catodo). |
| 30 | GND | P | Nessuna connessione. |
| 31 | Ledk | P | Potenza per retroilluminazione a LED (catodo). |
| 32-38 | Nc | - | Nessuna connessione. |
| 39-40 | Leda | P | Potenza per retroilluminazione a LED (anodo). |
Parametro | Simbolo: | Min. | Tipo. | Max. | Unità |
Tensione corrente prevista | Vf | 16.8 | 18.0 | 20.4 | V |
Consumo di energia retroilluminata | Wbl | - | 2.88 | - | W |

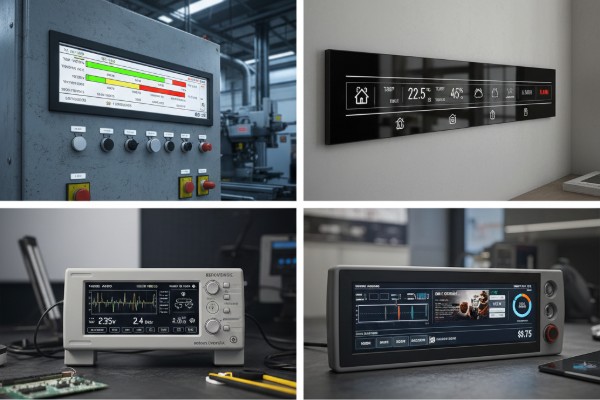

Applicazione |
|
Perché è adatto:
il formato a barra allungata è ideale per mostrare lo stato in tempo reale, gli allarmi o gli indicatori di funzionamento senza occupare eccessivo spazio sul pannello.
Casi d'uso tipici:
Barre di stato dell'apparecchiatura
Indicatori di funzionamento della macchina
Display ausiliari su quadri elettrici industriali
Perché è adatto:
il display TFT a barra consente di visualizzare chiaramente le informazioni chiave, come lo stato della modalità, la temperatura o le notifiche di sistema, in spazi di installazione ristretti.
Casi d'uso tipici:
Strisce di controllo a parete
Pannelli di controllo della casa intelligente
Interfacce di automazione degli edifici
Perché è adatto:
la risoluzione verticale e l'ampio layout supportano la presentazione dei dati segmentata, rendendo il display TFT a barre adatto per letture di misurazioni e strumenti di monitoraggio.
Casi d'uso tipici:
Strumenti di prova
Apparecchiature di monitoraggio
Dispositivi diagnostici
Perché è adatto:
i display TFT a barra vengono spesso utilizzati come schermi secondari o ausiliari , a complemento di un display principale presentando navigazione, branding o informazioni dinamiche.
Casi d'uso tipici:
Estensioni dell'interfaccia utente integrate
Strisce di controllo per terminali
Pannelli informativi nelle attrezzature commerciali
Perché è adatto:
il fattore di forma non standard rende questo display TFT a barra una scelta vincente per progetti OEM personalizzati in cui sono richieste differenziazione del prodotto e flessibilità di layout.
Personalizzazione |
|
Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:
• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)
• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.
• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.
• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.
• Dimensioni disponibili: fino a 65'
• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche
• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo
• Temperatura operativa:
Grado industriale: –20°C ~ +70°C
Grado automobilistico: –30°C ~ +85°
• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali
• Opzioni materiali:
Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione
Incollaggio ottico | Gamma di dimensioni | Note |
OCA | Fino a 15,6' | Due linee di produzione completamente automatizzate per la produzione di grandi volumi |
LOCA/OCR | Fino a 32' | Eccellente per contrasto elevato e durata |
Silicone | Fino a 32' | Ideale per applicazioni industriali robuste e di grandi dimensioni |
Informazioni su FANNAL |
|
FANNAL, fondata nel 2011, è uno specialista in soluzioni display touch e fornisce prodotti e servizi tecnici di alta qualità in tutto il mondo. Progettiamo e produciamo internamente display personalizzati, touch screen PCAP e collegamento ottico. Le nostre soluzioni servono applicazioni industriali, esterne, mediche, automobilistiche e di altro tipo.
Siamo un'azienda high-tech in rapida crescita, sostenuta finanziariamente da SECO , leader europeo nei dispositivi elettronici e nell'informatica integrata. Possediamo le certificazioni ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . I nostri prodotti sono conformi a REACH e RoHS , con rapporti di prova o dichiarazioni disponibili su richiesta.
Con qualità stabile e supporto tecnico, FANNAL aiuta i clienti a rimanere competitivi e a differenziare i loro prodotti a livello globale.
 | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |
| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
Album |
|
FAQ |
|
Un display TFT a barra è un pannello LCD con proporzioni ultra-wide, progettato per visualizzare le informazioni in un formato lungo e stretto anziché in uno schermo rettangolare tradizionale.
SÌ. Il pannello IPS offre ampi angoli di visione e prestazioni cromatiche stabili, importanti per le applicazioni industriali e di visualizzazione condivisa.
SÌ. I display TFT a barra vengono spesso selezionati per progetti meccanici personalizzati in cui le dimensioni dei display standard non si adattano al layout del prodotto.
SÌ. In qualità di produttore di display industriali, FANNAL supporta la disponibilità a lungo termine per progetti embedded e OEM.
