Is SPI suitable for responsive UI?

Yes. It supports stable refresh for icons, status UI, and lightweight graphics. It is not intended for video-level performance.

Is this module suitable for battery-powered designs?

Yes. The SPI interface and compact resolution help reduce system complexity and power consumption. Backlight current remains the primary power factor.

Can it be mounted in any orientation?

Yes. ALL viewing direction allows flexible mechanical installation without inversion issues.

Is the temperature range suitable for industrial use?

It supports -20°C to +70°C operating range, suitable for most indoor and light outdoor industrial environments.

Can touch integration or optical bonding be supported?

Yes. Custom touch panels, cover lens integration, and optical bonding services are available upon request.

Casa » Prodotti » Display TFT » Display industriali » Modulo display LCD da 1,54 pollici Soluzione di visualizzazione ad alte prestazioni

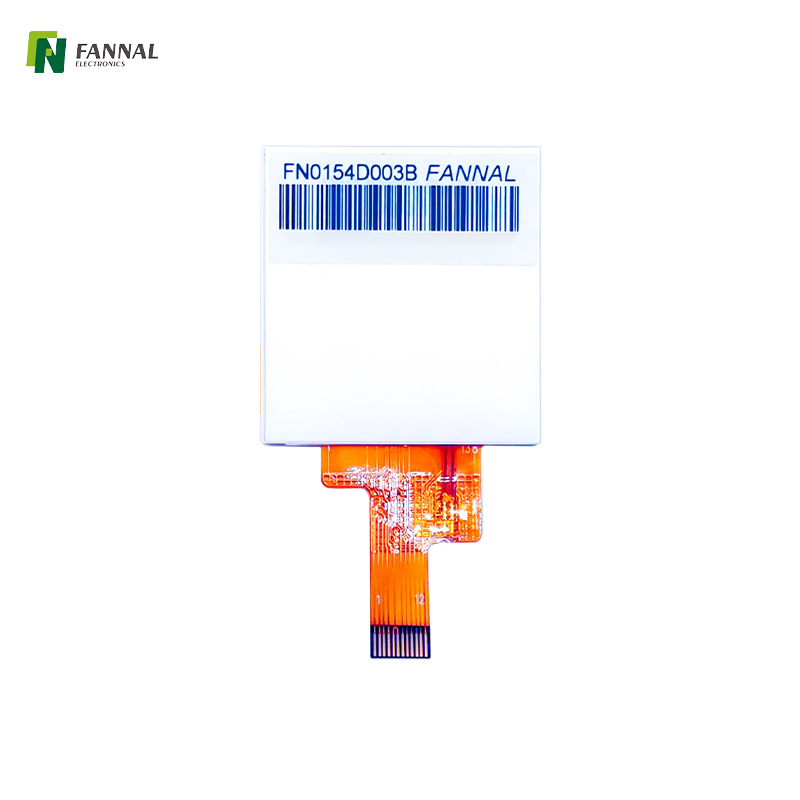

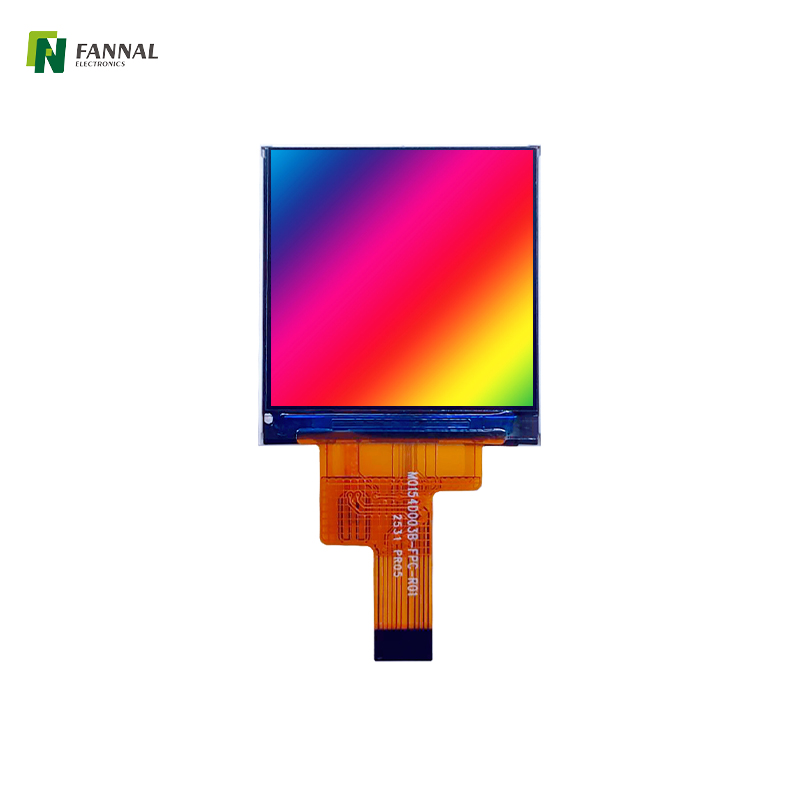

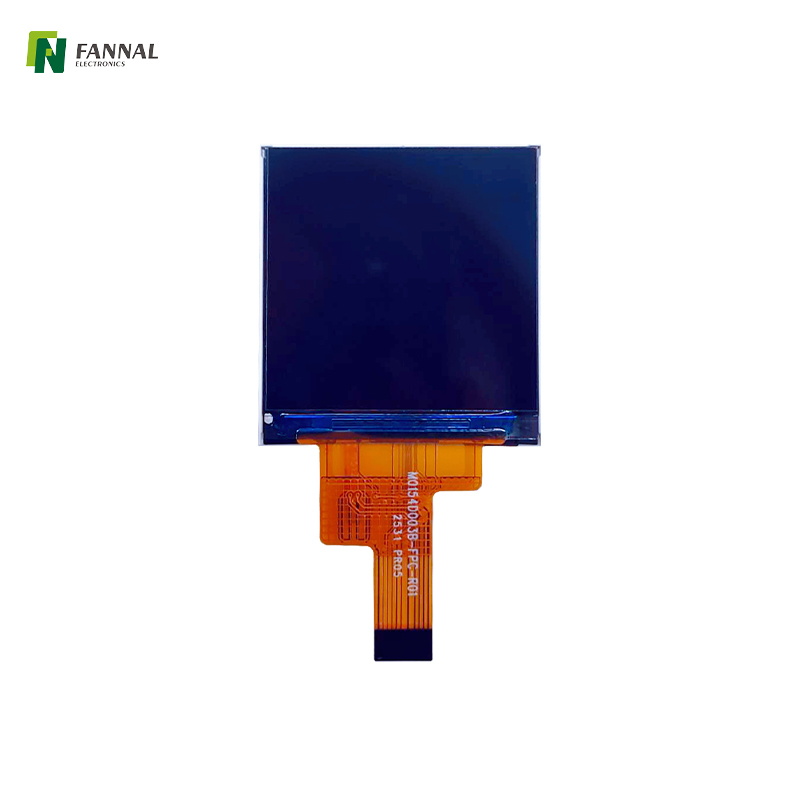

Modulo display LCD da 1,54 pollici Soluzione di visualizzazione ad alte prestazioni

Modulo display LCD da 1,54 pollici Soluzione display ad alte prestazioni | Dimensioni ridotte

Modello:
FN0154D003B
Dimensioni (pollici):
1.54
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
240 × 240
Direzione:
TUTTO
Interfaccia:
SPI
Luminosità (cd/m²):
450
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Inchiesta Aggiungi al carrello Scaricamento

Display TFT da 1,54 pollici Display TFT industriali acquistare schermo di visualizzazione

Caratteristiche del prodotto

Disegni e specifiche

Applicazione del prodotto

Personalizzazioni

FAQ

详情页 IPS 工控

Trasforma il tuo prodotto con il nostro modulo display LCD avanzato da 1,54 pollici

Cerchi una soluzione di visualizzazione di piccole dimensioni, compatta e ad alte prestazioni? Il nostro modulo display LCD da 1,54 pollici è la soluzione perfetta per la tua prossima innovazione. Progettato per precisione e chiarezza, è la scelta definitiva per i professionisti che richiedono l'eccellenza. Che tu stia costruendo dispositivi all'avanguardia o aggiornando sistemi esistenti, questo display offre prestazioni su ogni fronte.

Perché scegliere questo?

Performance comprovate: attendibili dai produttori di alto livello in tutti i settori.
Facile integrazione: l'interfaccia SPI garantisce una perfetta compatibilità con il sistema.
Storie di successo del cliente: 'Abbiamo integrato questo modulo nel nostro dispositivo e i risultati erano spettacolari! La luminosità e la chiarezza hanno superato le nostre aspettative. ' - Cliente soddisfatto
Soddisfazione garantita: supportata da rigorosi test di qualità e da un team di supporto dedicato.

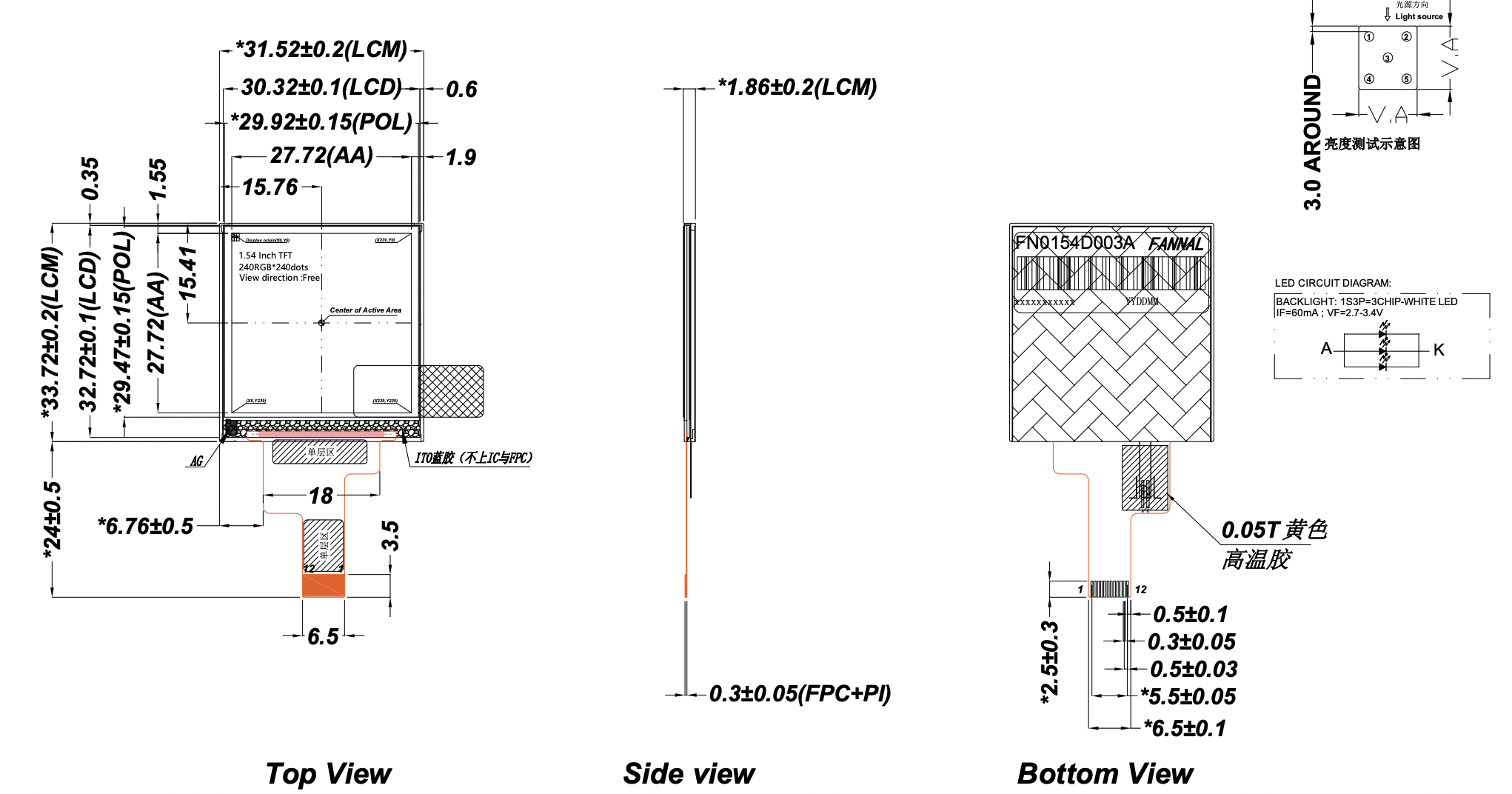

Disegno

FN0154D003BD

Specifiche

Dimensione LCD (pollice):	1.54 (diagonale)
Risoluzione:	240 (H) × 240 (V)
Pixel Pitch:	0.1155x0.1155 (V)
Area attiva (mm):	27,72 (H) × 27,72 (V)
Dimensione del modulo (mm):	31,52 (W) × 33,72 (H) × 1,86 (d)
Modalità di visualizzazione (mm):	Normalmente nero
Interfaccia:	SPI
Visualizza la direzione:	TUTTO
Luminance (CD/M2):	450 (tip.)
Temperatura operativa (° C):	-20 ~+70
Temperatura di conservazione (° C):	-30 ~+80

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione

1	GND	P	Terra.

2	Ledk	P	Alimentazione per l'input catodo LED.

3	Leda	P	Alimentazione per l'input anodo a LED.

4	Vdd	P	Tensione analogica di alimentazione.

5	GND	P	Terra.

6	GND	P	Terra.

7	D/c	I	Segnale di selezione dati o comandi.

8	Cs	I	Segnale di selezione dei chip.

9	SCL	I	Segnale di ingresso dell'orologio pixel.

10	SDA	I	Segnale di ingresso dei dati seriali.

11	RESET	I	Ripristina l'ingresso del segnale.

12	GND	P	Terra.

Caratteristiche elettriche:

Parametro	Simbolo	Min.	Tipo.	Max.	Unità

Tensione di alimentazione	Vdd	2.4	2.75	3.3	V

Corrente di alimentazione	IDD	-	4	-	Ma

Logica di ingresso alta tensione	Vih	0.7VDD	-	Vdd	V

Logica di ingresso bassa tensione	Vil	GND	-	0.3VDD	V

Applicazioni

Stato e controllo industriale

Display ausiliario per moduli di controllo industriale
Visualizzazione dei parametri su controllori embedded
Indicatori di stato per sistemi PLC/MCU
Pannelli di interfaccia del gateway del sensore

Questi casi d'uso sfruttano il fattore di forma compatto da 1,54' e l'interfaccia SPI per la visualizzazione integrata dello stato e dei parametri.

Dispositivi portatili di test e misurazione

Schermi multimetro portatili
Letture di monitoraggio ambientale
Moduli display datalogger
Interfacce per strumenti diagnostici portatili

La risoluzione piccola e quadrata e la luminosità costante lo rendono adatto a semplici interfacce utente numeriche e basate su icone.

Terminali di controllo e IoT integrati

Pannelli di controllo macchina integrati
Visualizzazioni locali del gateway IoT
Nodi di controllo intelligenti con interfaccia utente di base
Schermate di configurazione compatte per i nodi di automazione

La connettività SPI e il basso consumo facilitano l'integrazione con le piattaforme di microcontroller.

Accesso intelligente e interfacce per edifici

Visualizzazioni del sistema di controllo accessi
Indicatori di stato dell'ascensore
Interfacce del controller HVAC
Piccoli nodi di automazione degli edifici

Le dimensioni ridotte sono ideali per schermi di stato compatti montati a parete o su pannello.

Dispositivi di monitoraggio portatili e professionali

Letture di monitoraggio medico portatili
Schermate di configurazione sul dispositivo per strumenti da campo
Display dell'analizzatore portatile
Schermate compatte per test di segnali o sensori

Sebbene non siano schermi per esterni ad alta luminosità, queste dimensioni ridotte funzionano bene per le apparecchiature portatili da interni.

Personalizzazione

Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:

● Opzioni di visualizzazione personalizzate

Pannello LCD

• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)

Progettazione dell'interfaccia

• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP

Luce posteriore

• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.

Scheda del conducente

• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.

• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.

Touchscreen personalizzato

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65'

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6'	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32'	Eccellente per contrasto elevato e durata
Silicone	Fino a 32'	Ideale per applicazioni industriali robuste e di grandi dimensioni

FAQ

1. SPI è adatto per un"interfaccia utente reattiva?

SÌ. Supporta l"aggiornamento stabile per icone, interfaccia utente di stato e grafica leggera. Non destinato a prestazioni a livello video.

2. Questo modulo è adatto per progetti alimentati a batteria?

SÌ. L"interfaccia SPI e la risoluzione compatta aiutano a ridurre la complessità del sistema e il consumo energetico. La corrente di retroilluminazione rimane il fattore di potenza principale.
