Cos"è un display Twisted Nematic (TN)?

Un display Twisted Nematic (TN) è un tipo di tecnologia LCD che utilizza la rotazione controllata delle molecole di cristalli liquidi per modulare la trasmissione della luce. È la modalità LCD più semplice ed economica ampiamente utilizzata nei sistemi di visualizzazione industriali e entry-level.

Dal punto di vista della produzione, TN è l' architettura LCD di base , che offre la complessità più bassa in termini di struttura delle celle, requisiti di guida e costo dei materiali. Ciò lo rende particolarmente adatto per applicazioni ad alto volume, sensibili ai costi o incentrate sulle funzioni, come strumentazione, pannelli di controllo industriali e HMI integrati.

Come funziona un display TN?

Un display TN funziona ruotando le molecole di cristalli liquidi di 90° in assenza di tensione, consentendo il passaggio della luce polarizzata; quando viene applicata la tensione, le molecole si allineano verticalmente e bloccano la luce. Questo crea il contrasto visibile tra gli stati luminosi e quelli oscuri.

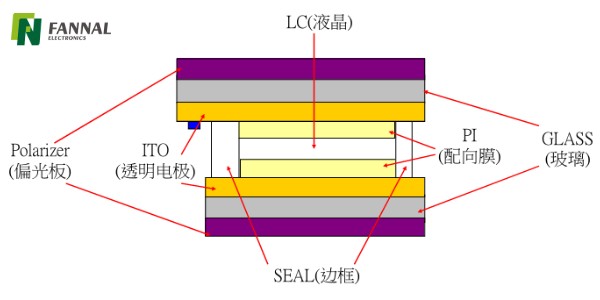

Struttura ottica principale (vista a livello di modulo)

Uno stack LCD TN standard include:

• Polarizzatore superiore

• Substrato di vetro con elettrodi ITO

• Livello di allineamento

• Strato di cristalli liquidi nematici ritorti (torsione di ~90°)

• Substrato inferiore

• Polarizzatore inferiore (perpendicolare alla parte superiore)

Principio di funzionamento (analisi tecnica)

Tensione disattivata (modalità normalmente bianca):

• Le molecole LC mantengono una torsione elicoidale di 90°

• La luce polarizzata ruota con la struttura LC

• La luce passa attraverso il secondo polarizzatore → il pixel appare luminoso

Tensione attiva:

• Il campo elettrico costringe le molecole LC ad allinearsi verticalmente

• Non si verifica alcuna rotazione di polarizzazione

• La luce è bloccata dal secondo polarizzatore → il pixel appare scuro

Nota tecnica:
la risposta elettro-ottica dipende fortemente da:

• Uniformità del gap cellulare

• Qualità del livello di allineamento

• Curva della tensione di comando (curva TV)

Perché i display TN sono ancora ampiamente utilizzati nelle applicazioni industriali?

I display TN rimangono ampiamente utilizzati perché offrono la migliore combinazione di basso costo, tempi di risposta rapidi e architettura di guida semplice. Sono particolarmente adatti laddove sono accettabili compromessi in termini di prestazioni in cambio di robustezza ed efficienza dei costi.

Vantaggi principali (prospettiva ingegneristica)

• Struttura a basso costo

  • Meno passaggi del processo rispetto a IPS/VA

  • Filiera matura, alta resa

• Tempi di risposta rapidi

  • Tipicamente 1–5 ms (TFT TN)

  • Adatto per la visualizzazione di dati dinamici e contenuti in movimento

• Basso consumo energetico

  • Soprattutto in TN passivo (LCD a segmenti)

  • Ideale per dispositivi alimentati a batteria

• Ampia adattabilità alla temperatura

  • Può essere ottimizzato da -30°C a +80°C

  • Comune negli ambienti esterni e industriali

• Flessibilità di leggibilità alla luce solare

  • Funziona bene con:

    • Modalità riflessiva

    • Modalità transflettiva

    • Retroilluminazione ad alta luminosità

Informazioni dettagliate sul sistema:
TN è spesso la scelta preferita quando le prestazioni ottiche non sono il vincolo principale , ma lo sono l'affidabilità, i costi e la velocità di risposta.

Quali sono i limiti dei display TN?

I display TN hanno angoli di visione limitati e prestazioni cromatiche inferiori a causa del comportamento di allineamento verticale sotto tensione. Queste limitazioni diventano critiche nelle applicazioni che richiedono visibilità multi-angolo o riproduzione accurata dei colori.

Principali svantaggi

• Angolo di visione stretto

  • Tipico: 45°–60° (con problemi di inversione del grigio)

  • Richiede un rigoroso orientamento di installazione

• Rapporto di contrasto inferiore

  • Rispetto a VA o OLED

  • I livelli di nero sono più deboli

• Cambiamento e inversione del colore

  • Soprattutto nelle direzioni di visualizzazione verticale

  • Rischio critico nella leggibilità dell"HMI

• Uniformità ottica limitata

  • Più sensibile alla variazione del processo

Rischio tecnico:
nei sistemi di controllo, un angolo di visione scarso può portare a una lettura errata dei dati critici , soprattutto quando gli operatori non sono direttamente rivolti verso il display.

TN, IPS, VA e OLED: qual è la differenza?

La differenza fondamentale risiede nell’allineamento molecolare e nella modulazione della luce, che influenzano direttamente l’angolo di visione, il contrasto e il tempo di risposta.

Confronto della tecnologia di visualizzazione

Informazioni sulla selezione:

• Scegli TN → sensibile ai costi, risposta rapida, angolo di visione fisso

• Scegli IPS → Sistemi HMI, medicali e critici per l'interfaccia utente

• Scegli VA → applicazioni ad alto contrasto

• Scegli OLED → interfaccia utente premium, non tipica per un uso industriale gravoso

Quando dovresti scegliere un display TN per il tuo progetto?

Dovresti scegliere un display TN quando il costo, la velocità di risposta e la robustezza ambientale sono più importanti dell"angolo di visione e della precisione del colore.

Casi d"uso tipici

• Pannelli di controllo industriale

• Dispositivi di misurazione portatili

• Attrezzatura da esterno (con design transflettivo)

• Terminali POS

• Sistemi HMI entry-level

Lista di controllo delle decisioni ingegneristiche

Scegli TN se:

• ✔ La direzione di visualizzazione è fissa

• ✔ Il budget è fortemente limitato

• ✔ È necessaria una risposta rapida

• ✔ La temperatura operativa è estrema

• ✔ Nessun requisito rigoroso di precisione del colore

Evita TN se:

• ✖ È richiesta la visualizzazione multiutente

• ✖ La leggibilità dell"interfaccia utente è fondamentale da tutti i punti di vista

• ✖ L"interfaccia o il branding di fascia alta sono importanti

Come viene integrato il TN nei moduli display touch (TPM)?

Nei sistemi moderni, i pannelli TN sono spesso integrati nei moduli touch panel (TPM) utilizzando il collegamento ottico e interfacce personalizzate.

Considerazioni sull"integrazione

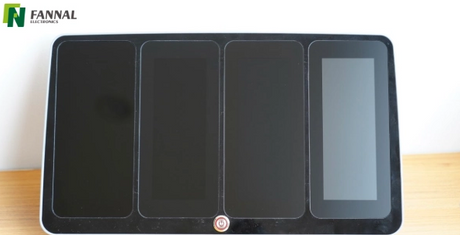

• Incollaggio ottico (OCA/OCR)

  • Migliora il contrasto e la leggibilità alla luce solare

  • Riduce la riflessione interna

• Tocca l"integrazione

  • PCAP (capacitivo proiettato) può introdurre:

    • Rumore EMI

    • sfide fondamentali

• Progettazione della retroilluminazione

  • Elevata luminosità (800–1500 nit) per esterni

  • È richiesta la gestione termica

• Schermatura EMI

  • Necessario negli ambienti industriali

  • Soprattutto per i sistemi touch capacitivi

Informazioni a livello di sistema:
TN + Optical Bonding + retroilluminazione ad alta luminosità possono colmare significativamente il divario prestazionale con IPS nella leggibilità all'aperto , a un costo inferiore.

Qual è il futuro della tecnologia dei display TN?

La tecnologia TN continuerà ad esistere nelle applicazioni industriali e orientate ai costi, nonostante sarà sostituita da IPS e OLED nei mercati di fascia alta. La sua forza risiede nella maturità, nella stabilità e nell'efficienza dei costi , non nelle prestazioni visive.

Tendenza del settore

• In calo gli espositori consumer

• Stabile in:

  • Industriale

  • sottosistemi automobilistici

  • dispositivi a basso consumo

Intuizione strategica:
TN non è più una 'scelta predefinita', ma una decisione ingegneristica deliberata per l'ottimizzazione del rapporto costi-prestazioni.

FAQ

I display TN possono essere utilizzati in applicazioni esterne?

SÌ. Grazie al design transflettivo e al collegamento ottico, i display TN possono ottenere un"elevata leggibilità alla luce solare e un basso consumo energetico.

È meglio TN o IPS per l"HMI industriale?

IPS è migliore in termini di visibilità ed esperienza utente, ma TN è più conveniente e adatto per installazioni ad angolo fisso.

Qual è la differenza tra TN LCD e TN TFT?

TN si riferisce alla modalità a cristalli liquidi, mentre TFT si riferisce al metodo di pilotaggio a matrice attiva. TN TFT combina entrambi per una risoluzione più elevata e un aggiornamento più rapido.

I display TN supportano il tocco capacitivo?

Sì, ma il design della schermatura EMI e della messa a terra deve essere attentamente progettato per garantire prestazioni tattili stabili.
