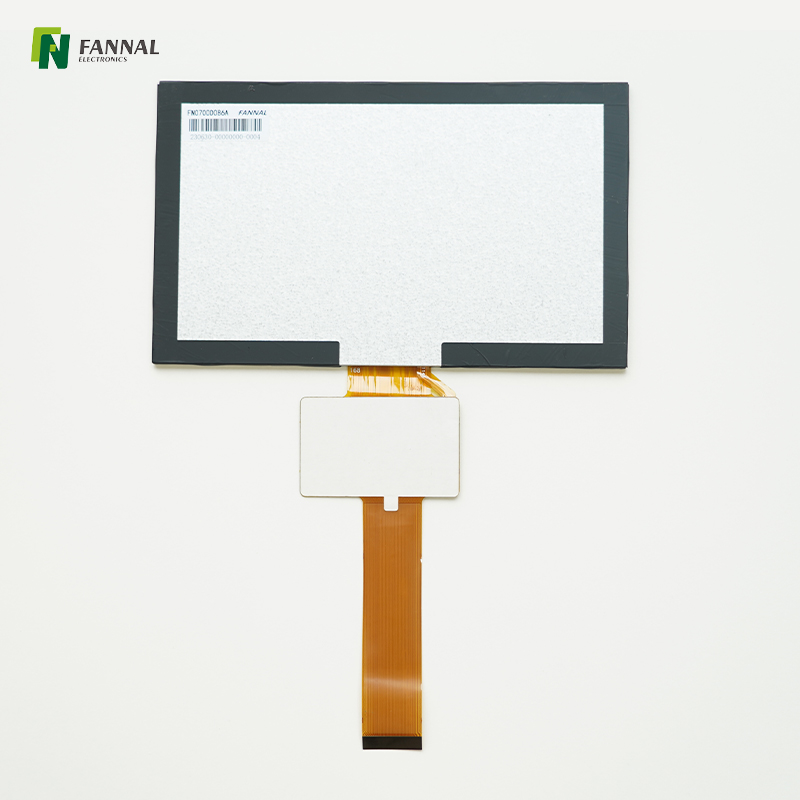

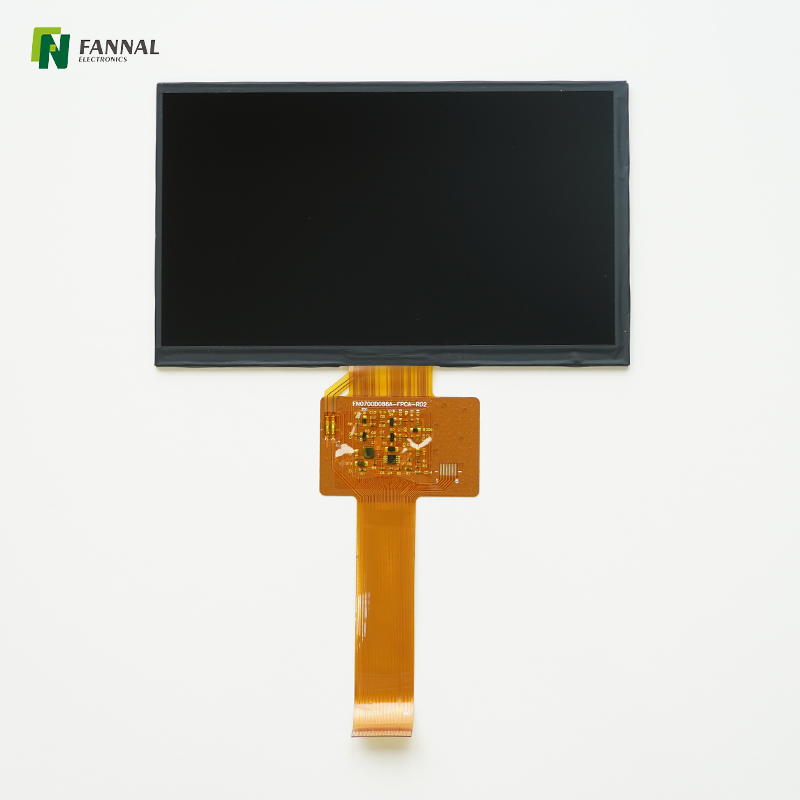

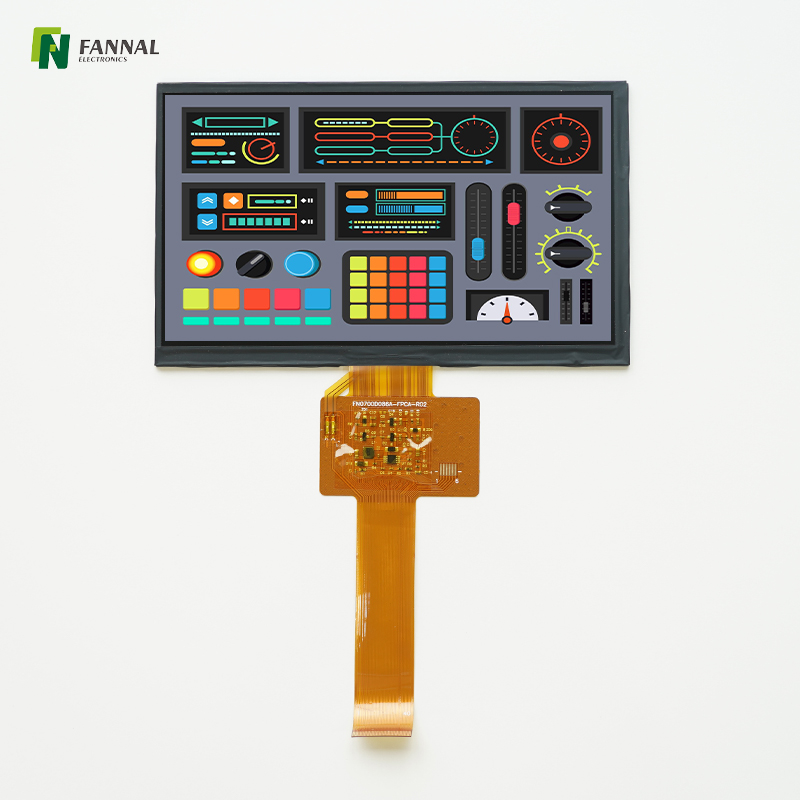

Display TFT industriale da 7,0 pollici 1024*600 IPS LCD MIPI Interfaccia

Display LCD TFT IPS da 7,0 pollici

Modello:
FN0700D086A
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
1024*600
Direzione:
TUTTO
Interfaccia:
Mipi
Luminosità (cd/m²):
680
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

Display TFT industriale da 7,0 pollici

Caratteristiche del prodotto

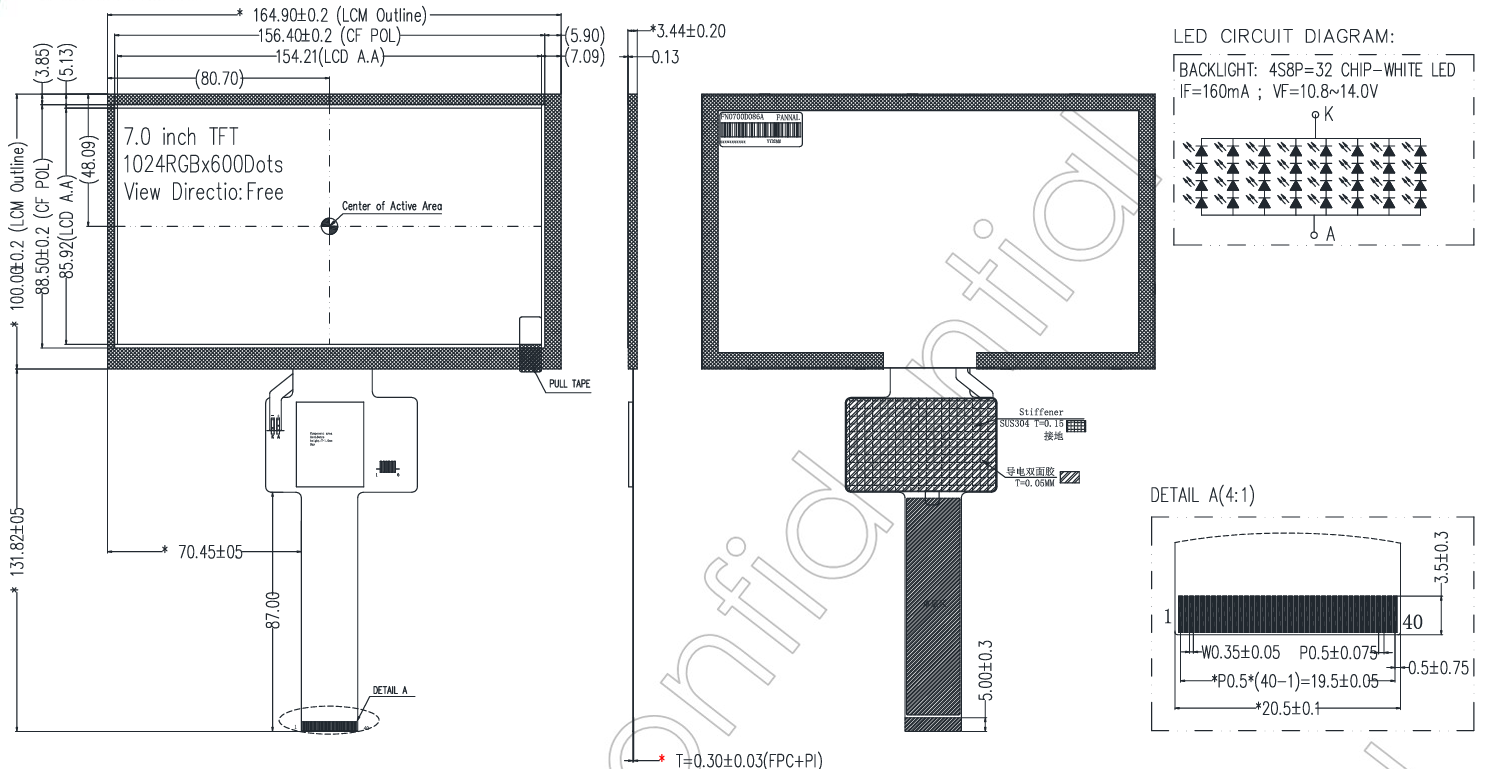

Disegno del prodotto

Specifiche

Aggiungi

Applicazione del prodotto

详情页 IPS 工控

Display TFT da 7,0 pollici, 1024x600, MIPI, schermo LCD industriale, 680cd/m²

Questo 7,0 pollici è sviluppato con una schermata IPS ad alta risoluzione 1024x600 standard e interfaccia MIPI.

Questo modulo di visualizzazione TFT da 7 pollici è adatto per una vasta gamma di applicazioni, tra cui:

Display automobilistici: ideale per sistemi di intrattenimento in auto, gruppi di strumenti e pannelli di navigazione. L'elevata luminosità del display e l'ampia gamma di temperature lo rendono perfetto per l'uso nei veicoli in cui la leggibilità e l'affidabilità sono cruciali.
Pannelli di controllo industriale: con il suo design robusto, questo display TFT può resistere a ambienti industriali duri, rendendolo adatto per i pannelli di controllo delle fabbriche e le applicazioni HMI (interfaccia umana-macchina).
Attrezzature mediche: le ampie angolazioni di visualizzazione del display, l'elevato contrasto e la luminosità assicurano una chiara visibilità, che è essenziale per dispositivi medici che richiedono visualizzazioni di dati accurati e leggibili.
Sistemi di automazione domestica: dai controller della casa intelligente ai sistemi di sicurezza, questo display TFT offre funzionalità di touch user-friendly e visioni vivide su vari dispositivi di automazione domestica.

屏幕截图 2024-10-27 130438

Specifiche generali ：

Dimensione LCD (pollice):	7.0 (diagonale)
Risoluzione:	1024 (H) × 600 (V)
Pixel Pitch:	0.1506 (h) x0.1432 (V)
Area attiva (mm):	154.2144 (H) × 85.92 (V)
Dimensione del modulo (mm):	164.9x100.0x3.5
Modalità di visualizzazione (mm):	Normalmente nero, trasmissivo
Interfaccia:	Mipi
Visualizza la direzione:	TUTTO
Alimentazione elettrica:	1.8
Luminance (CD/M2):	680 (tip.)
Temperatura operativa (° C):	-20 ~+70
Temperatura di conservazione (° C):	-30 ~+80

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1-2	Vleda	P	Potenza per retroilluminazione a LED (anodo).
3-4	Vledk	P	Potenza per retroilluminazione a LED (catodo).
5	GND	-	Terra.
6	Nc	-	Nessuna connessione.
7-8	Vdd	P	Alimentazione per circuito digitale.
9	GND	P	Terra.
10	Up up	I	Gate su o giù il controllo di scansione.
11	Shlr	I	Sorgente di controllo della sequenza destra o sinistra.
12	GND	P	Terra.
13	RESET	I	Pin di ripristino globale.
14	Stbyb	I	Modalità di standby.
15	GND	P	Terra.
16	Mipi_tdp0	I	Input dati MLPI.
17	Mipi_tdn0	I	Input dei dati MIPL.
18	GND	P	Terra.
19	Mipi_tdp1	I	Input dei dati MIPL.
20	Mipi_tdn1	I	Input dei dati MIPL.
21	GND	P	Terra.
22	Mipi_tcp	I	Ingresso dell'orologio mipl.
23	Mipi_tcn	I	Ingresso dell'orologio mipl.
24	GND	I	Terra.
25	Mipi_tdp2	I	Input dei dati MIPL.
26	Mipi_tdn2	I	Input dei dati MIPL.
27	GND	P	Terra.
28	Mipi_tdp3	I	Input dei dati MIPL.
29	Mipi_tdn3	I	Input dei dati MIPL.
30	GND	P	Terra.
31-33	Nc	-	Nessuna connessione.
34	GND	P	Terra.
35	Vdd_ctp	I	2,8-3,6 V Alimentatore, Connetti 1uf X5R Caremic Condensatore a terra.
36	Int_ctp	I	Segnale di interruzione/ supporta il tipo di scarico aperto di uscita
37	Scl_ctp	I	Ingresso /output dell'orologio seriale 12c
38	Sda_ctp	I	Ingresso /output di dati seriali 12c
39	Reset_ctp	I	Tensione di potenza per circuito digitale
40	Gnd_ctp	P	L'E-Pad dovrebbe essere collegato alla rete GND del sistema.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Tensione in avanti	Vf	10.8	12.4	14.0	V
Foward Cuttut	SE	-	160	-	Ma
Consumo di energia retroilluminata	Wbl	-	1.984	-	W
LED Lifetime	-	30000	-	-	Ore

Personalizzazione

CTP

Struttura: GG, GFF, dimensione: 1.8* ~ 55 ', tocca con acqua/acqua salata/sudore, soddisfa gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: Ag/AR/AF Incontra gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva

Board di annuncio

Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.

Applicazione

Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
