Display TFT da 11,6 pollici TFT ad alta risoluzione 1920*1080 IPS LCD

Display LCD IPS da 11,6 pollici IPS

Modello:
FN1160D001A
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
1920x1080
Direzione:
TUTTO
Interfaccia:
EDP
Luminosità (cd/m²):
500
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

Display TFT da 11,6 pollici

Caratteristiche del prodotto

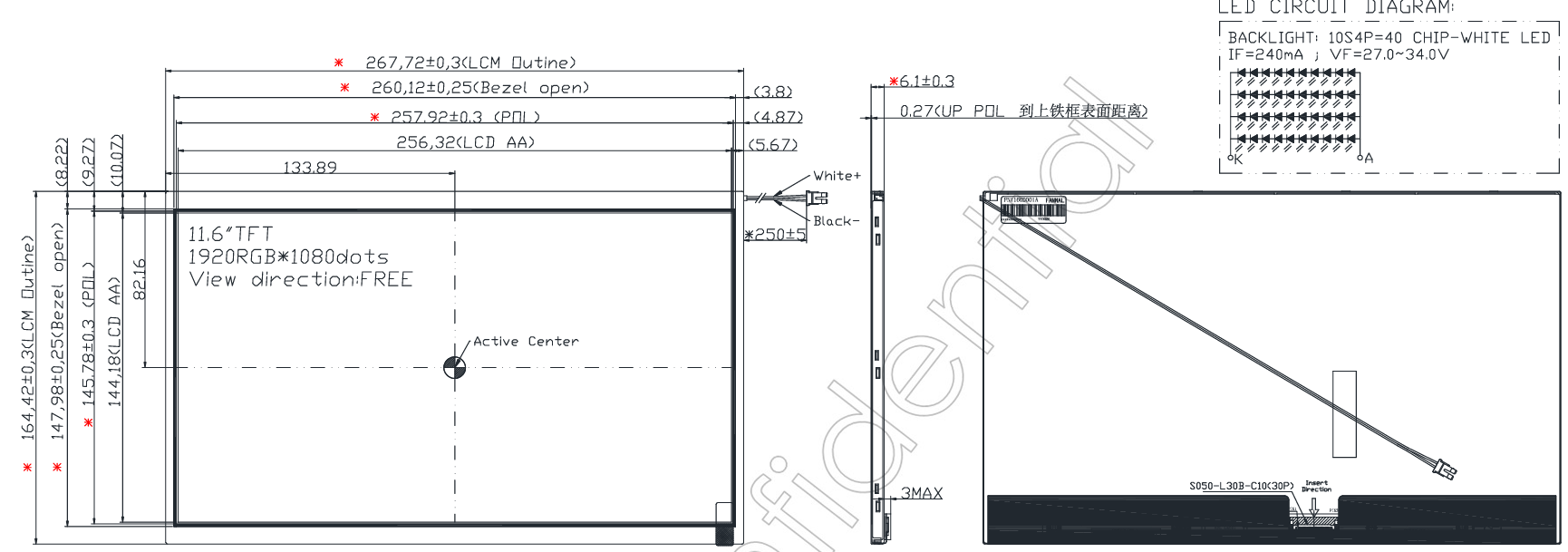

Disegno del prodotto

Specifiche

Aggiungi

Applicazione del prodotto

详情页 IPS 工控

Display TFT da 11,6 pollici, 1920x1080, LVD, schermo LCD industriale, 500cd/m²

Questo 11,6 pollici è sviluppato con una schermata IPS ad alta risoluzione standard 1920x1080 e l'interfaccia LVDS. Questo display TFT è progettato per soddisfare i requisiti impegnativi dei sistemi incorporati . Gli sviluppatori che lavorano con Raspberry Pi, Arduino o altri microcontrollori apprezzeranno la facilità di integrazione offerta dall'interfaccia HDMI e la robustezza del pannello IPS. Che tu stia costruendo un progetto fai -da -te, una soluzione IoT o un prototipo , questo display offre tutto il necessario per visualizzare i dati e fornire un feedback degli utenti in modo efficiente.

屏幕截图 2024-09-29 155310

Specifiche generali ：

Dimensione LCD (pollice):	11.6 (diagonale)
Risoluzione:	1920 (H) × 1080 (V)
Pixel Pitch:	0.1335 (h) x0.1335 (V)
Area attiva (mm):	256.32 (H) × 144.18 (V)
Dimensione del modulo (mm):	264.72 (w) x164.42 (h) × 6.1 (d)
Modalità di visualizzazione (mm):	Normalmente nero, trasmissivo
Interfaccia:	LVD
Disposizione pixel:	Stripe verticale RGB
Visualizza la direzione:	TUTTO
Visualizza i colori	16.7m
Peso (g):	250 (tip.)
Luminance (CD/M2):	500 (tip.)
Temperatura operativa (° C):	-20 ~+70
Temperatura di conservazione (° C):	-30 ~+80

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	CABC-EN	I	CABC-EN.
2	GND	P	Terra.
3	Lane1-N	I	EDP RX Channel 1 negativo.
4	Lane1-P	I	EDP RX Channel 1 positivo.
5	GND	P	Terra.
6	Lane0-N.	I	EDP RX Channel 0 negativo.
7	Lane0-P	I	EDP RX Channel 0 positivo.
8	GND	P	Terra.
9	Aux-ch-p	I	EDP AUX CH negativo.
10	Aux-ch-n	I	EDP AUX CH positivo.
11	GND	P	Terra.
12-13	LDC-VCC	I	3.3v
14	Test LCD	I	Abilita auto test del pannello.
15-16	GND	P	Terra.
17	Hpd	I	Hot Plug Detect Output.
18-23	Nc	-	Nessuna connessione.
24	MSCL	-	Per il debug.
25	MSDA	-	Per il debug.
26-30	Nc	-	Nessuna connessione.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Tensione di corrente in avanti	Vf	27.0	30.0	34.0	V
Corrente in avanti	SE	-	240	-	Ma

CTP

Struttura: GG, GFF, dimensioni: 1.8* ~ 55 ', tocco con acqua/acqua salata/sudore, soddisfare gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: AG/AR/AF Secondo gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva

Board di annuncio

Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.

Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
