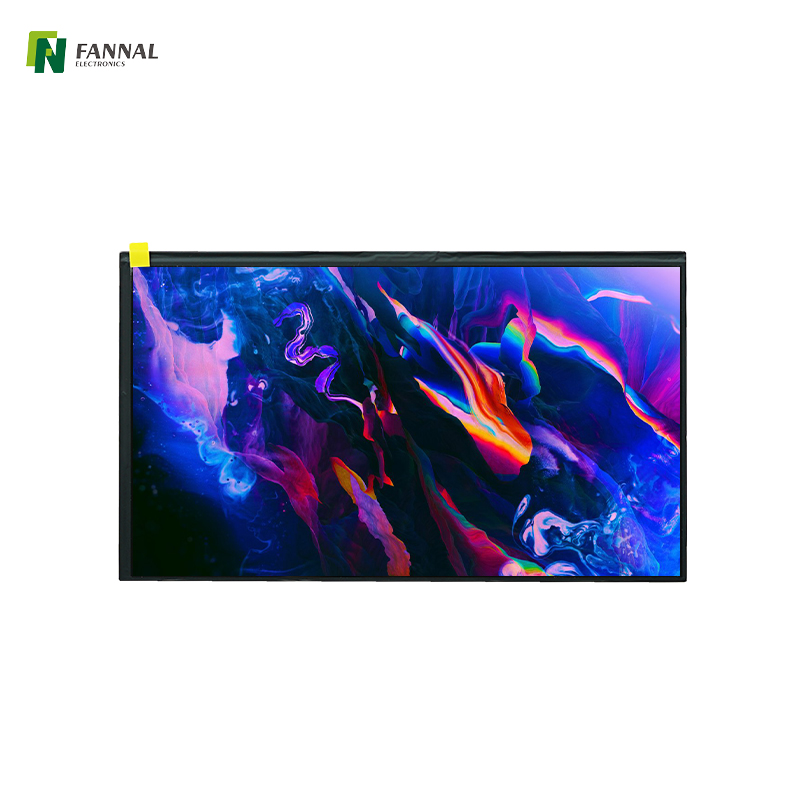

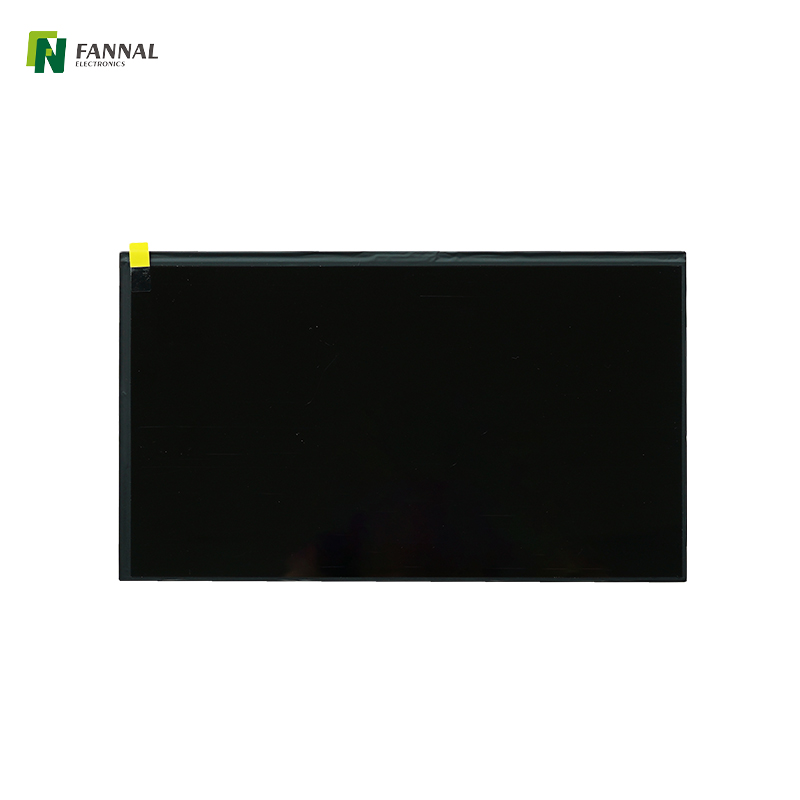

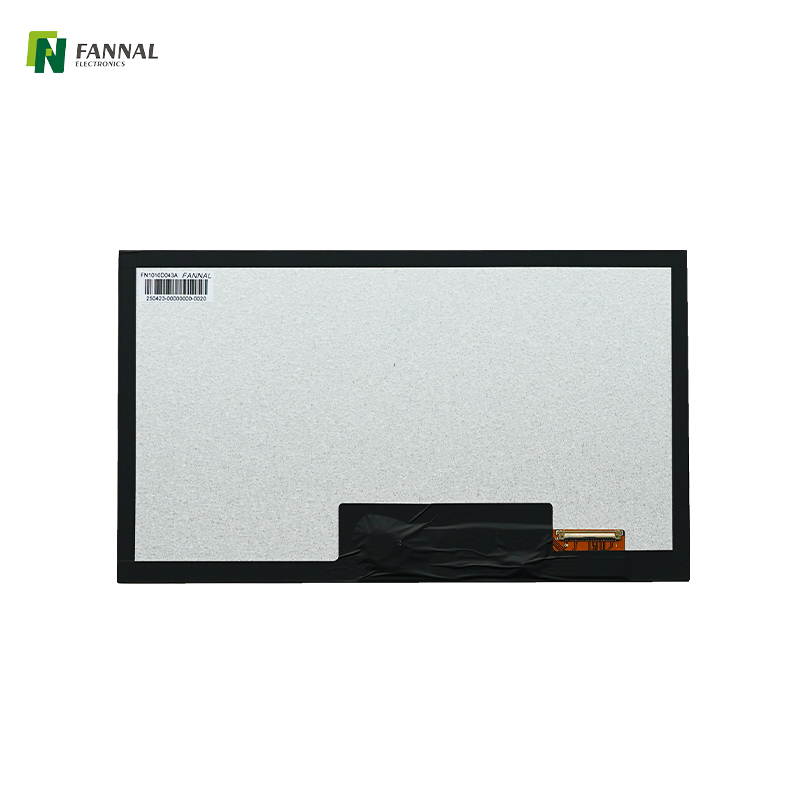

10.1 'interfaccia LVDS di visualizzazione TFT per applicazioni industriali

Modello:
FN1010D043B
Dimensioni (pollici):
10.1
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
1024x600
Direzione:
TUTTO
Luminosità (cd/m²):
300
Touch screen:
Personalizzabile
Interfaccia:
LVD

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

Display TFT da 10,1 pollici fornitore di display TFT Interfaccia LVDS display TFT da 10,1 pollici ad alta risoluzione Display TFT da 10,1 pollici industriali acquistare schermo di visualizzazione

Caratteristiche del prodotto

Disegno e specifiche

Applicazione

Personalizzazione

Perché FANNAL?

Caratteristiche chiave

Display TFT da 10,1' 1024×600
Modulo compatto da 10,1 pollici con risoluzione 1024×600: bilancia l'area dello schermo e la densità dei pixel per testo leggibile, grafici e interfaccia utente di controllo negli HMI compatti.
Interfaccia LVDS per un'integrazione stabile
La segnalazione LVDS standard offre una trasmissione dati robusta e silenziosa per schede madri industriali, controller integrati e computer a scheda singola.
Ampia direzione di visione (TUTTI)
Il display fornisce una qualità dell'immagine uniforme su ampi angoli di visione in modo che più operatori o spettatori fuori angolo vedano colori e contrasto stabili.
Intervallo di temperatura industriale
Destinato al funzionamento da -20 °C a +70 °C e allo stoccaggio da -30 °C a +80 °C , adatto per apparecchiature industriali tipiche e cabine interne di veicoli.
Luminosità standard (300 cd/m²)
300 cd/m² è ottimizzata per ambienti interni e con illuminazione controllata: stabilimenti, sale di controllo e pannelli strumenti. (Per esigenze di leggibilità alla luce del sole, prendere in considerazione le opzioni di aggiornamento della retroilluminazione.)
Integrazione touch disponibile
Le opzioni del pannello touch sono personalizzabili: aggiungi touch resistivo/PCAP o vetro di copertura in base ai requisiti del progetto per l'uso di HMI o chioschi.
Personalizzazione e componenti aggiuntivi
Supporta il collegamento ottico (OCA/OCR), il vetro di copertura protettivo, la regolazione della luminosità, le regolazioni delle dimensioni meccaniche e l'integrazione personalizzata di driver/scheda AD.

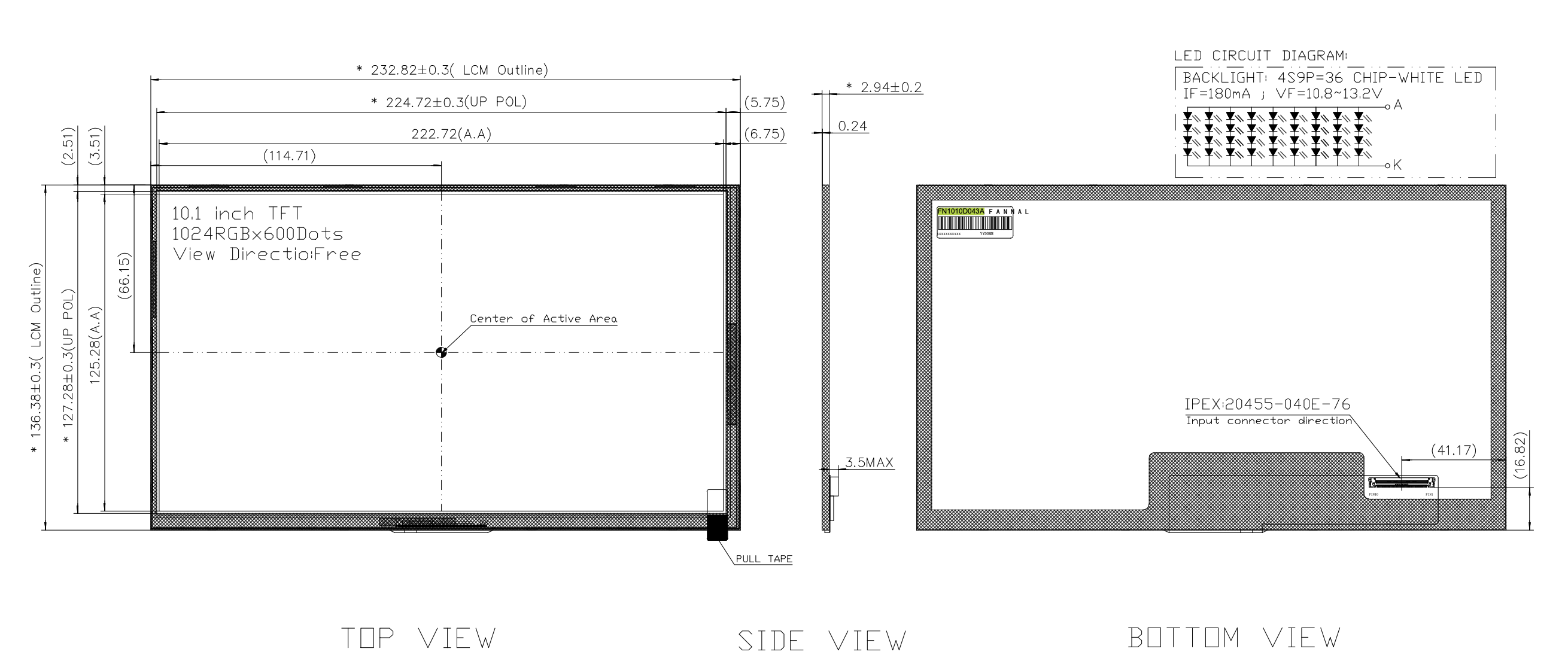

Disegno del prodotto

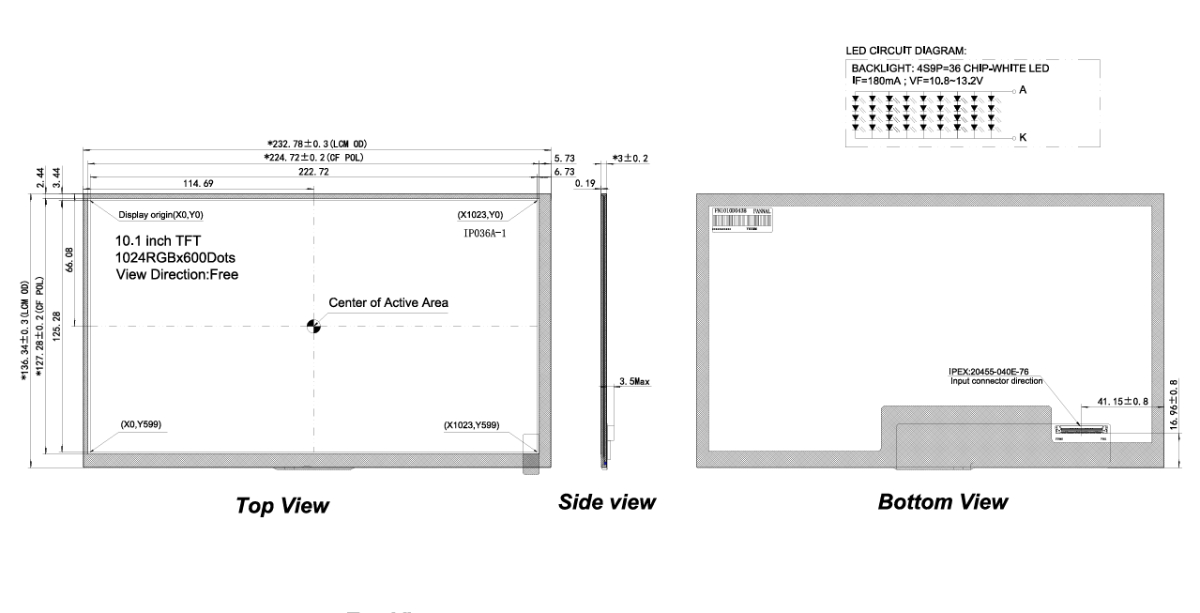

FN1010D043B Disegno

Specifiche

Specifiche generali

Parametro	Specifiche	Unità
Dimensioni dell'LCD	10.1 (diagonale)	pollice
Numero di pixel	1024 (H) × 600 (V)	pixel
Passo pixel	0,2175(O)×0,2088(V)	mm
Zona attiva	222,72 (H) × 125.28 (V)	mm
Dimensioni del modulo	232,78(L)×136,34(A)×3,0(P)	mm
Modalità di visualizzazione	Normalmente nero, trasmissivo
Interfaccia	LVD
Visualizza direzione	TUTTO	Orologio
Visualizza i colori	16,7 milioni	colori
Alimentazione elettrica	3.3	V
Consumo energetico	LCD: 0,45 W tipico. (@VDD=3,3 V) Retroilluminazione: 2,3 W tipica. (@SE=180mA)	W
Peso	175(Tipico)	g
Luminanza	300 (tip.)	cd/m2
Circuito integrato del conducente	HX8282+HX869

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	Nc	-	Nessuna connessione.
45691	Vdd	P	Tensione analogica di alimentazione.
45753	Nc	-	Nessuna connessione.
7	GND	P	Terra.
8	RXIN0N	I	LVDS Segnale dati differenziale negativo.
9	RXIN0P		LVDS Segnale dati differenziale positivo.
10	GND	P	Terra.
11	Rxin1n	I	LVDS Segnale dati differenziale negativo.
12	Rxin1p	I	LVDS Segnale dati differenziale positivo.
13	GND	P	Terra.
14	Rxin2n	I	LVDS Segnale dati differenziale negativo.
15	Rxin2p	I	LVDS Segnale dati differenziale positivo.
16	GND	P	Terra.
17	Rxclkn	I	LVDS Segnale di clock negativo.
18	Rxclkp	I	LVDS Segnale di clock positivo.
19	GND	P	Terra.
20	Rxin3n	I	LVDS Segnale dati differenziale negativo.
21	Rxin3p	I	LVDS Segnale dati differenziale positivo.
22	GND	P	Terra.
23-24	Nc	-	Nessuna connessione.
25	GND		Terra.
26-28	Nc	-	Nessuna connessione.
29	AVDD/NC	-	Nessuna connessione.
30	GND	P	Terra.
31-32	Ledk	P	Alimentazione per l'input catodo LED.
33-34	Nc	-	Nessuna connessione.
35	VGL/NC	-	Nessuna connessione.
36-37	Nc	-	Nessuna connessione.
38	VGL/NC	-	Nessuna connessione.
39-40	Leda	P	Alimentazione per l'input anodo a LED.

Caratteristiche elettriche:

Parametro	Simbolo	Min.	Tipo.	Max.	Unità
Tensione di alimentazione	Vdd	2.3	3.3	3.6	V
Corrente di alimentazione	IDD	-	136	170	Ma
Logica di ingresso alta tensione	Vih	0.7VDD	-	Vdd	V
Logica di ingresso bassa tensione	Vil	0	-	0.3VDD	V

Applicazione

1) HMI industriali per interni e pannelli di controllo macchina

Perché è adatto: LVDS per un segnale robusto in ambienti rumorosi; Il display TFT da 10,1'/1024×600 fornisce un'area sufficiente per controlli e visualizzazioni di stato; -20~70°C si adatta alle condizioni di fabbrica; l'ampia visualizzazione aiuta più operatori.
Esempi: pannello operatore PLC locale, display di stato della linea di produzione, console di controllo della macchina.

2) Display integrati per strumenti e apparecchiature di prova (interni)

Perché: formato compatto + risoluzione leggibile per letture e menu dello strumento; LVDS facilita l'integrazione con schede host integrate; 300 cd/m² sono sufficienti per ambienti interni di laboratorio/banco.
Esempi: analizzatori portatili (uso interno), tester da banco, strumenti di calibrazione portatili.

3) Chioschi interni e pannelli informativi (posizioni ombreggiate)

Perché: 300 cd/m² vanno bene per posizionamenti interni o semi-esterni ombreggiati; La visualizzazione IPS/ampia preserva la visibilità per più utenti; la personalizzazione touch consente chioschi interattivi.
Esempi: chioschi di biglietteria interni, terminali informativi in negozio, pannelli check-in.

4) Display nell'abitacolo del veicolo (non esposti alla luce solare)

Perché: la temperatura operativa e l'interfaccia LVDS lo rendono adatto all'uso all'interno del veicolo dove la luce solare diretta è limitata (ad esempio, supplementi del quadro strumenti, display informativi per i passeggeri).
Esempi: schermi del cruscotto secondari, controller in cabina, console di veicoli elettrici/utilitari (interno).

5) Interfacce utente mediche e di laboratorio (interne)

Perché: l'ampia visualizzazione e i colori stabili supportano le interfacce utente cliniche; 300 cd/m² sono adeguati per l'illuminazione clinica in interni; il vetro di copertura e le opzioni touch supportano le esigenze di igiene e interazione.

Esempi: pannello frontale del dispositivo diagnostico, interfaccia utente dello strumento da laboratorio, pannello di controllo della postazione infermieri.

Display industriali

Display integrati

Visualizzazione del chiosco

Visualizzazione del veicolo

Visualizzazione medica

Personalizzazione

Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:

● Opzioni di visualizzazione personalizzate

Pannello LCD

• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)

Progettazione dell'interfaccia

• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP

Luce posteriore

• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.

Scheda del conducente

• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.

• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.

Touchscreen personalizzato

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65'

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6'	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32'	Eccellente per contrasto elevato e durata
Silicone	Fino a 32'	Ideale per applicazioni industriali robuste e di grandi dimensioni

Perché FANNAL?

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Certificati

certificato di qualità

FAQ

D: Sei un produttore?

R: Sì, Fannal è un produttore leader di display e touchscreen personalizzati con 15 anni di esperienza, che offre personalizzazione completa per pannelli LCD, TFT, AMOLED, touchscreen capacitivi, monitor touch e servizio di collegamento ottico.

D: Qual è il vantaggio di utilizzare un'interfaccia LVDS su questo display industriale da 10,1'?

R: LVDS fornisce una trasmissione stabile e a basso rumore, rendendolo ideale per apparecchiature industriali che richiedono un'integrità affidabile del segnale a lunga distanza.

D: La luminosità di 300 cd/m² è sufficiente per la mia applicazione?

R: La luminosità è adatta per ambienti industriali interni. .
Per ambienti esterni o con illuminazione ambientale elevata, su richiesta sono disponibili opzioni di luminosità più elevate.

D: Questo display TFT da 10,1 pollici può essere personalizzato con un pannello touch?

R: Sì. Supportiamo opzioni touch sia capacitive che resistive , tra cui vetro di copertura personalizzato e collegamento ottico.

D: FANNAL offre una fornitura a lungo termine per questo display LVDS da 10,1'?

R: Sì. In qualità di produttore di display industriali, garantiamo disponibilità a lungo termine e fornitura stabile per progetti OEM/ODM .
