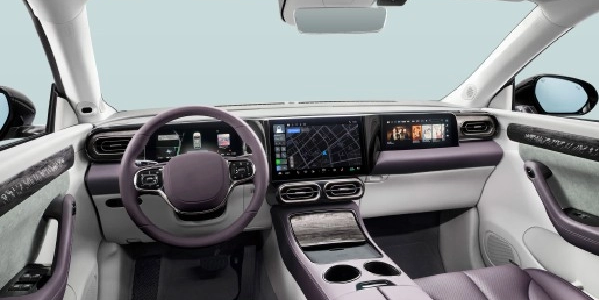

Cruscotto dell'auto: progettazione degli strumenti del cruscotto e del sistema di visualizzazione automobilistico

Cos"è il quadro strumenti di un"auto e in cosa differisce dal display del cruscotto?

Il cruscotto di un'auto è il sistema che presenta dati di guida critici come velocità, giri al minuto, carburante e avvisi. Un display del cruscotto si riferisce specificamente all'interfaccia visiva (LCD/OLED) utilizzata per visualizzare queste informazioni.

Da un punto di vista ingegneristico, il quadro strumenti è un'integrazione a livello di sistema , mentre il display è solo un componente al suo interno. Un quadro strumenti completo in genere include:

• Modulo display (TFT/OLED)

• Pannello touch (opzionale)

• Lente di copertura (vetro o PMMA)

• Sistema di retroilluminazione

• Interfaccia IC e ECU del driver

• Custodia meccanica e progettazione termica

Quali sono i principali tipi di cruscotti e display per auto?

I cruscotti automobilistici si sono evoluti in tre architetture principali:

1. Quadro strumenti analogico

• Misuratori meccanici (motori passo-passo)

• Integrazione minima del display

2. Quadro strumenti ibrido

• Piccolo TFT incorporato con indicatori analogici

• Soluzione transitoria per piattaforme sensibili ai costi

3. Quadro strumenti completamente digitale

• Display TFT o OLED completo

• Interfaccia utente definita dal software (velocità, ADAS, navigazione)

Tabella comparativa: tecnologie del quadro strumenti

Giudizio ingegneristico:

• TFT rimane dominante grazie alla stabilità dei costi e alla prevedibilità della durata

• L'OLED è utilizzato nei veicoli premium ma richiede la mitigazione del burn-in e il controllo termico

Perché il TFT LCD è ancora la tecnologia di visualizzazione per auto dominante?

Il display LCD TFT è ampiamente utilizzato nei display automobilistici perché fornisce il miglior equilibrio tra costo, luminosità, durata e affidabilità.

Dal punto di vista del fornitore di moduli:

• Filiera matura → prezzi stabili

• Elevata luminosità raggiungibile (>1000 nit)

• Lunga durata (oltre 50.000 ore)

• Minore rischio di ritenzione dell"immagine rispetto all"OLED

Compromesso ingegneristico:

Informazioni dettagliate sul sistema:
per i quadri strumenti esposti alla luce solare diretta e agli elementi statici dell'interfaccia utente , TFT è ancora la scelta ingegneristica più sicura.

Cosa rende leggibile il display di un"auto alla luce del sole e in ambienti difficili?

Il display di un'auto deve rimanere leggibile in condizioni di luce ambientale elevata, variazioni di temperatura e vibrazioni.

I fattori ingegneristici chiave includono:

1. Design ad alta luminosità

• Obiettivo: 800–1500 nit

• Richiede un"efficiente retroilluminazione LED + gestione termica

2. Incollaggio ottico (critico)

• Elimina il traferro tra il display e la lente di copertura

• Riduce la riflessione da ~4% a <1,5%

3. Antiriflesso (AR) / Antiriflesso (AG)

• Il rivestimento AR migliora il contrasto alla luce del sole

• AG riduce la riflessione speculare ma può ridurre la nitidezza

4. Ampio angolo di visione (IPS)

• Garantisce la visibilità da diverse posizioni del conducente

Approfondimento ingegneristico:
senza il collegamento ottico , anche un display da 1000 nit può apparire sbiadito. Il design dello stack ottico è spesso più importante della luminosità pura.

Come si integrano touch e display nei moderni sistemi dashboard?

I moderni display automobilistici spesso integrano la funzionalità touch , soprattutto nei cruscotti centrali.

Due principali metodi di integrazione:

1. Tocco sulla cella/nella cella

• Integrato nel pannello display

• Struttura più sottile

• Riflettività inferiore

2. Componente aggiuntivo PCAP (capacitivo proiettato).

• Pannello touch separato laminato sulla parte superiore

• Migliore flessibilità e durata

Compromesso ingegneristico:

Raccomandazione di sistema:
per i quadri strumenti, è preferibile il non touch o il PCAP per via dell'affidabilità e della stabilità EMI.

Quali sono le sfide principali nell’integrazione dei sistemi di visualizzazione automobilistici?

Progettare il quadro strumenti di un"auto non significa solo selezionare un display. Le vere sfide risiedono nell’integrazione a livello di sistema:

1. Conformità EMI/EMC

• Display+touch non devono interferire con l"elettronica del veicolo

• La progettazione della schermatura e della messa a terra è fondamentale

2. Gestione termica

• Gli ambienti del cruscotto possono superare gli 85°C

• È necessario controllare la degradazione della retroilluminazione e lo spostamento del colore

3. Resistenza alle vibrazioni e agli urti

• Sono richiesti incollaggio e montaggio di tipo automobilistico

4. Requisito di lungo ciclo di vita

• 5–10 anni di costanza della fornitura

• Gestione dell"obsolescenza dei componenti

5. Sicurezza e ridondanza dell"interfaccia utente

• Visualizzazione fail-safe per dati critici (velocità, avvisi)

Approfondimento ingegneristico:
molti guasti nei display automobilistici non si verificano al momento del lancio, ma dopo 2-3 anni in condizioni reali , soprattutto a causa del degrado termico e dei raggi UV.

Come scegliere il modulo display giusto per il quadro strumenti di un"auto?

Dal punto di vista dell’approvvigionamento B2B o della progettazione del sistema, la selezione dovrebbe seguire questa priorità:

Lista di controllo per la selezione del nucleo

• Dimensioni e risoluzione del display (in base ai requisiti dell'interfaccia utente)

• Luminosità (consigliato>1000 nit)

• Temperatura di funzionamento (da -30°C a +85°C)

• Capacità di legame ottico

• Compatibilità interfaccia (LVDS/MIPI)

• Requisito touch (sì/no)

• Durata e stabilità della fornitura

Specifiche tipiche dei display automobilistici

Conclusione: perché il pensiero a livello di sistema è importante nella progettazione dei display automobilistici

Il quadro strumenti di un'auto non è solo un display: è un'interfaccia uomo-macchina (HMI) mission-critical.

Dal punto di vista del produttore, il vantaggio competitivo risiede in:

• Ottimizzazione dello stack ottico (non solo selezione del pannello)

• Catena di fornitura stabile per progetti a lungo ciclo di vita

• Capacità di integrazione (display + touch + bonding + EMI)

Nei progetti automobilistici, il display migliore non è quello con le specifiche più elevate, ma quello che offre prestazioni costanti per oltre 10 anni in condizioni reali.

FAQ

Qual è la differenza tra il quadro strumenti e il display dell"infotainment?

Il quadro strumenti mostra dati di guida come velocità e RPM. Il display dell"infotainment gestisce i media, la navigazione e l"interazione dell"utente.

Perché la maggior parte delle auto utilizza ancora il TFT invece dell"OLED?

Il TFT offre una durata maggiore, una luminosità più elevata e nessun rischio di burn-in, rendendolo più affidabile per l"uso automobilistico.

Quale luminosità è richiesta per il display del cruscotto di un"auto?

In genere sono necessari 800-1500 nit per la leggibilità alla luce solare, a seconda del collegamento ottico e dei rivestimenti.

Il tocco è necessario per i cruscotti?

No. La maggior parte dei quadri strumenti rimane senza contatto per motivi di sicurezza e affidabilità.

Cos"è l"optic bonding nei display delle auto?

È un processo che lamina il display e il vetro di copertura per ridurre i riflessi e migliorare la visibilità.
