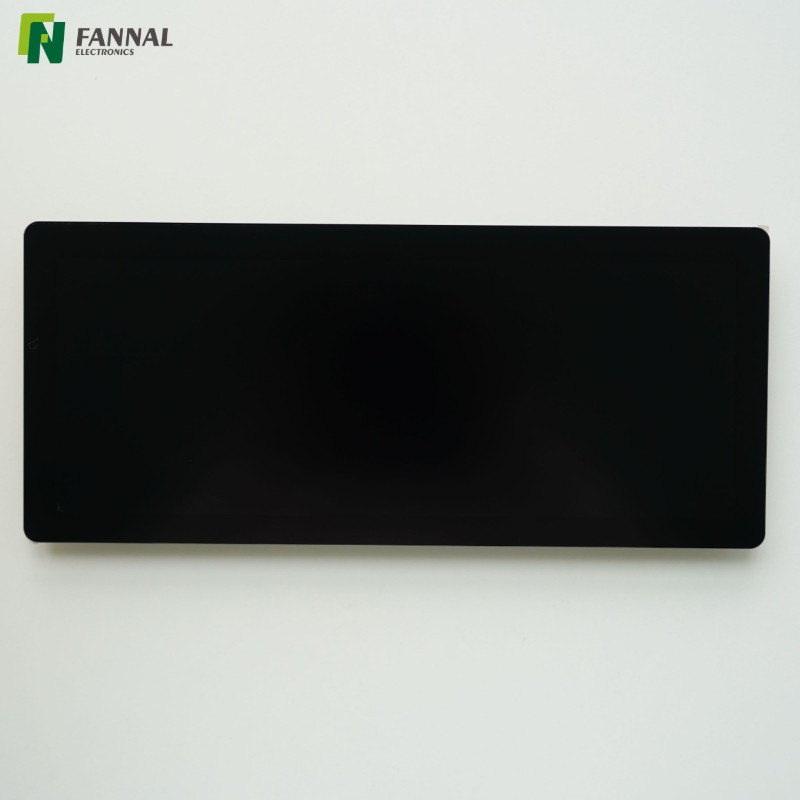

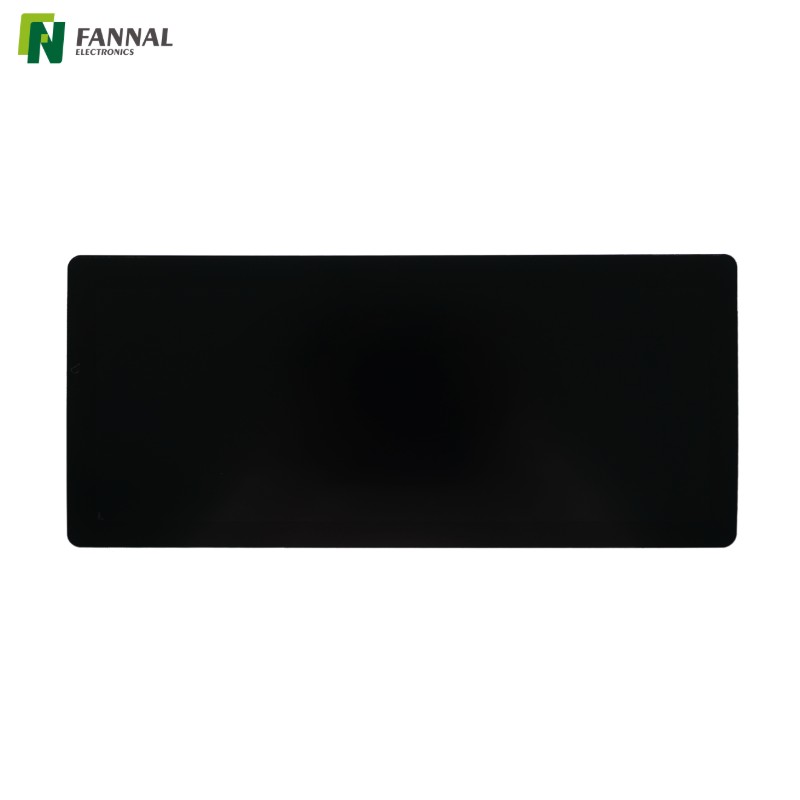

FN1230T005A
12.3
320,62*138,62*7,78
-30 ~ 85
-40~90
LVD
Alloggiamento + G + LCM
1920x720
720
| Quantità: | |
|---|---|
Disegno
Specifiche
Parametro | Specifiche |
Misurare | 12,3 pollici |
Rapporto di risoluzione | 1920x720 |
Luminanza (TPM) | 720 (tip.) 550 (min.) |
Interfaccia TFT | LVD |
Alimentazione DEL TFT | 3,3 V |

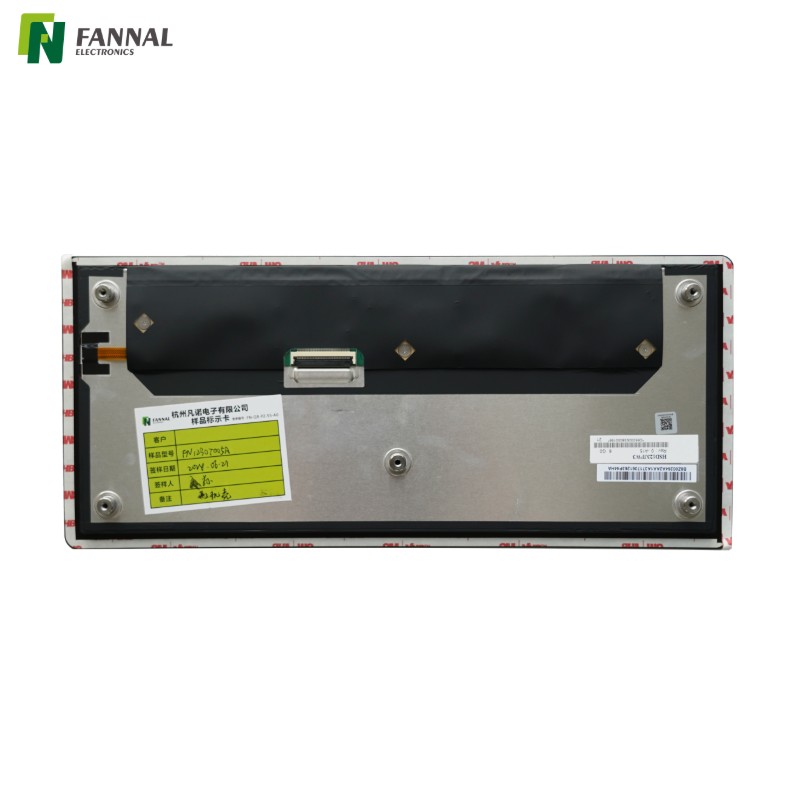

Struttura | Alloggiamento + G + LCM |
Spessore della lente di copertura | 1,1 mm |
Durezza superficiale | 3H Min (AGARAF) |
Tipo di legame | Incollaggio ottico |
Materiale legante | OCA |
Trasmissione della luce | 85% minimo |
Temperatura di funzionamento | -30~85°C |
Temperatura di conservazione | -40~90°C |
Requisiti ambientali | RoHS |
Applicazioni

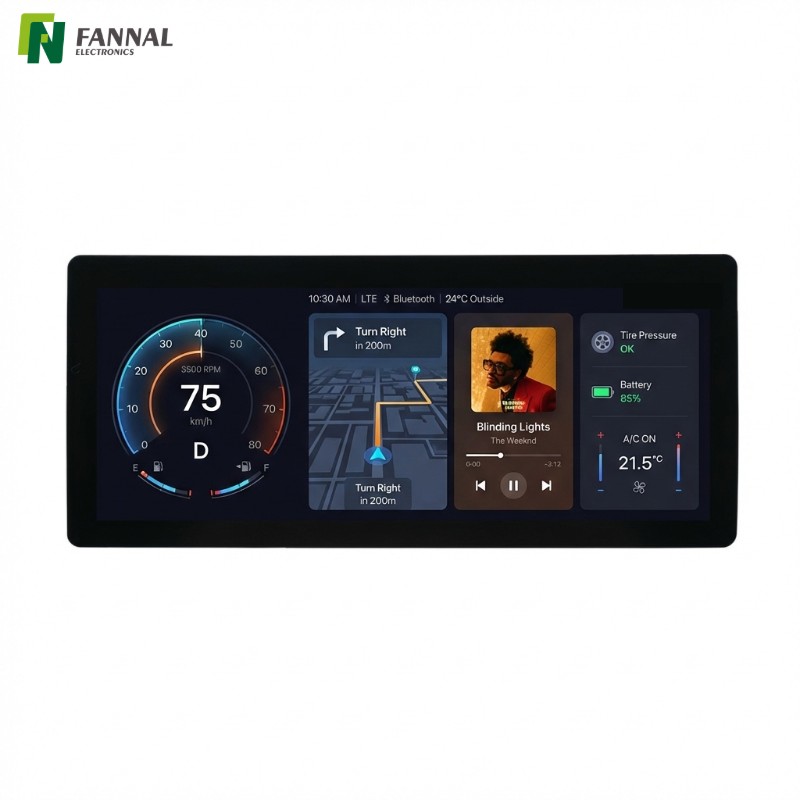

Cluster di strumenti digitali
Perfetto per i cruscotti che visualizzano informazioni di guida, velocità, stato del carburante e avvisi in un layout compatto e di grande formato.
Infotainment e display di controllo centrale
Supporta pannelli di controllo multimediali, di navigazione e del veicolo con una chiara separazione delle zone di interfaccia e un"esperienza tattile fluida.
Terminali per veicoli commerciali
Adatto per autobus, camion e veicoli logistici in cui sono necessari display affidabili in cabina per il monitoraggio del sistema, la gestione della flotta o l"assistenza al conducente.
Veicoli speciali e piattaforme personalizzate
Adattabile a veicoli edili, agricoli o utilitari, nonché a progetti automobilistici personalizzati che richiedono schermi durevoli e ad alta visibilità integrati in cruscotti specializzati.
Personalizzazioni
• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)
• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.
• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.
• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.
• Dimensioni disponibili: fino a 65"
• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche
• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo
• Temperatura operativa:
Grado industriale: –20°C ~ +70°C
Grado automobilistico: –30°C ~ +85°
• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali
• Opzioni materiali:
Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione
Incollaggio ottico | Gamma di dimensioni | Note |
OCA | Fino a 15,6" | Due linee di produzione completamente automatizzate per la produzione di grandi volumi |
LOCA/OCR | Fino a 32" | Eccellente per contrasto elevato e durata |
Silicone | Fino a 32" | Ideale per applicazioni industriali robuste e di grandi dimensioni |
Informazioni su FANNAL
 | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |
| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
Certificati
FAQ
Q1. Questo display può essere integrato con cruscotti personalizzati dei veicoli?
SÌ. La struttura meccanica standard del modulo e l"interfaccia LVDS consentono un"integrazione flessibile in vari dashboard, inclusi layout personalizzati e sistemi di terze parti.
Q2. In che modo il bonding ottico può favorire l"uso a lungo termine all"interno del veicolo?
Il collegamento ottico riduce i riflessi interni, l"appannamento e lo stress meccanico tra gli strati, migliorando la chiarezza dell"immagine e garantendo prestazioni tattili costanti per tutta la durata del prodotto.
Q3. È disponibile una fornitura a lungo termine per flotte o progetti OEM?
SÌ. Questo modulo è progettato per cicli di vita lunghi del prodotto, rendendolo adatto per l"implementazione di flotte o programmi OEM con requisiti di fornitura prevedibili.
Q4. Ci sono considerazioni particolari per il montaggio o l"assemblaggio?
La struttura custodia+vetro+LCM semplifica l"installazione. Si applicano metodi di montaggio standard, ma si consiglia un"attenta manipolazione per mantenere l"integrità del collegamento ottico.
Q5. Il display può funzionare in modo affidabile in diverse condizioni in cabina?
SÌ. La combinazione di struttura incollata e design robusto garantisce un funzionamento stabile in presenza di vibrazioni, variazioni di temperatura e condizioni tipiche dell"abitacolo del veicolo.
