FN1025D006A
10.25
243.648*91.368
-40~85
-40~90
1500:1
1920x720
GRATUITO
LVD
1000
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

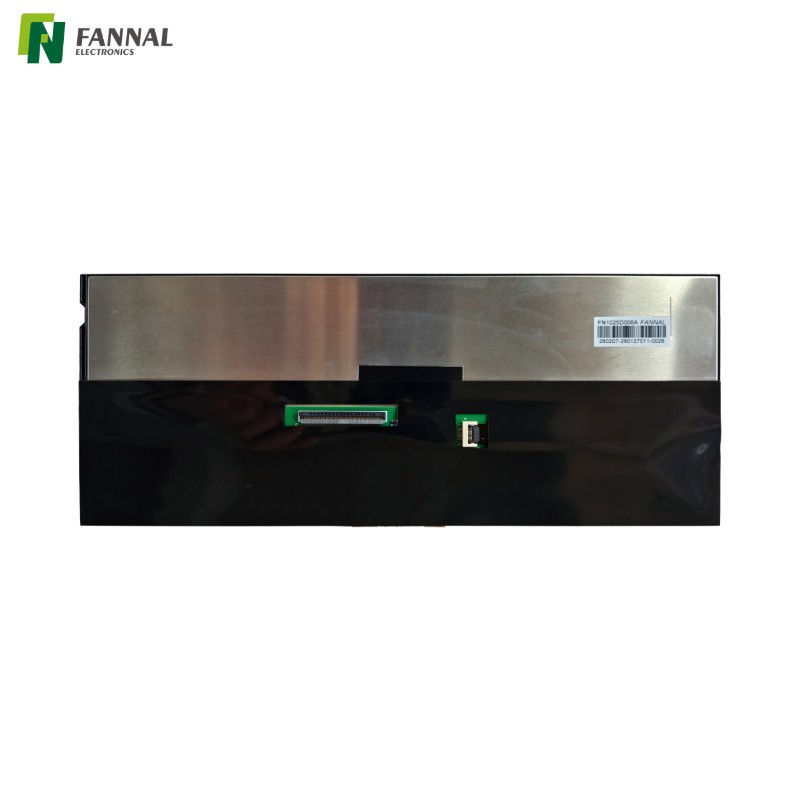

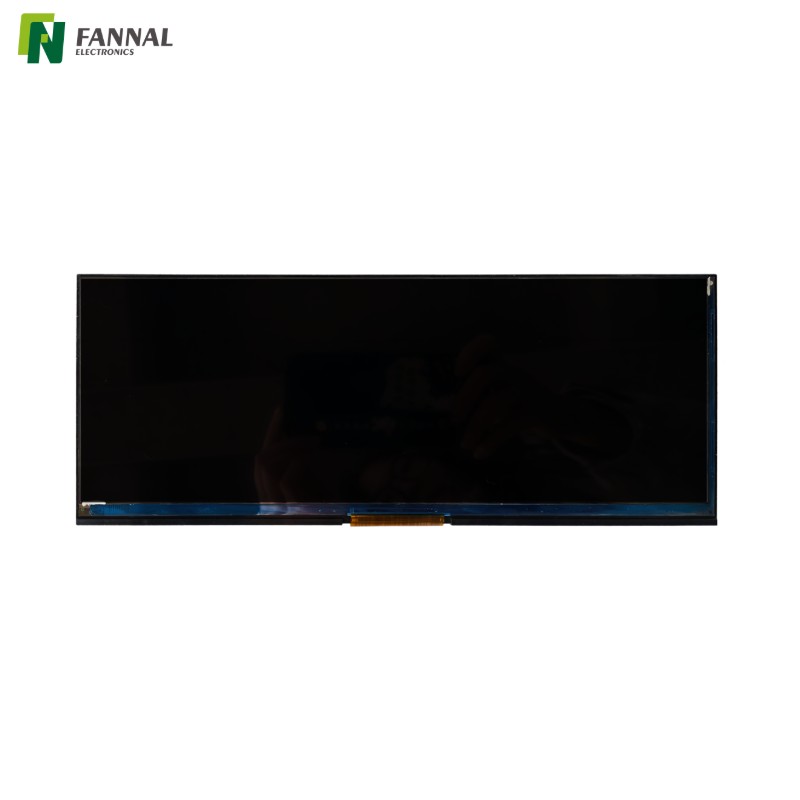

Il modulo display touch in-cell da 10,25 pollici integra la tecnologia di rilevamento del tocco direttamente all'interno della struttura del pannello LCD, consentendo un design del display più sottile e compatto rispetto ai tradizionali gruppi LCD e pannello touch esterno.

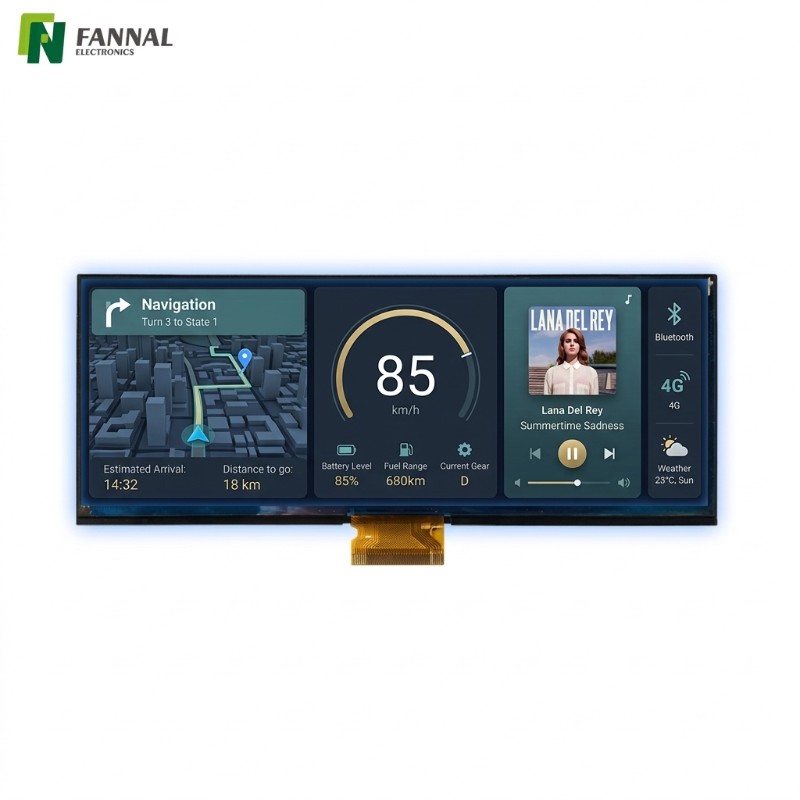

Caratterizzato da una risoluzione ultra ampia 1920×720, elevata luminosità da 1000 nit e interfaccia LVDS , il display è progettato per cruscotti automobilistici, quadri strumenti digitali e sistemi HMI industriali che richiedono un'interfaccia di ampio formato con interazione touch affidabile.
Con un ampio intervallo di temperature operative da -40°C a +85°C , il modulo supporta prestazioni stabili in ambienti automobilistici e industriali esigenti.
Caratteristiche chiave
La risoluzione 1920×720 offre un'ampia area di visualizzazione adatta ai moderni layout dei cruscotti automobilistici e alle interfacce di controllo delle apparecchiature , consentendo la visualizzazione simultanea di più pannelli informativi.
Con una luminosità tipica di 1000 nit , il display garantisce un'eccellente leggibilità in ambienti luminosi, compresi gli interni dei veicoli esposti a una forte luce ambientale.
La struttura interna alle celle integra gli elettrodi tattili direttamente nel pannello LCD, eliminando la necessità di uno strato separato del pannello tattile.
Ciò riduce lo spessore del display e migliora la chiarezza ottica.
Il modulo supporta il funzionamento da -40°C a +85°C , rendendolo adatto per l'elettronica automobilistica e le apparecchiature industriali per esterni.
L' interfaccia LVDS garantisce una trasmissione stabile del segnale ad alta velocità ed è ampiamente supportata dalle piattaforme embedded automobilistiche e industriali.

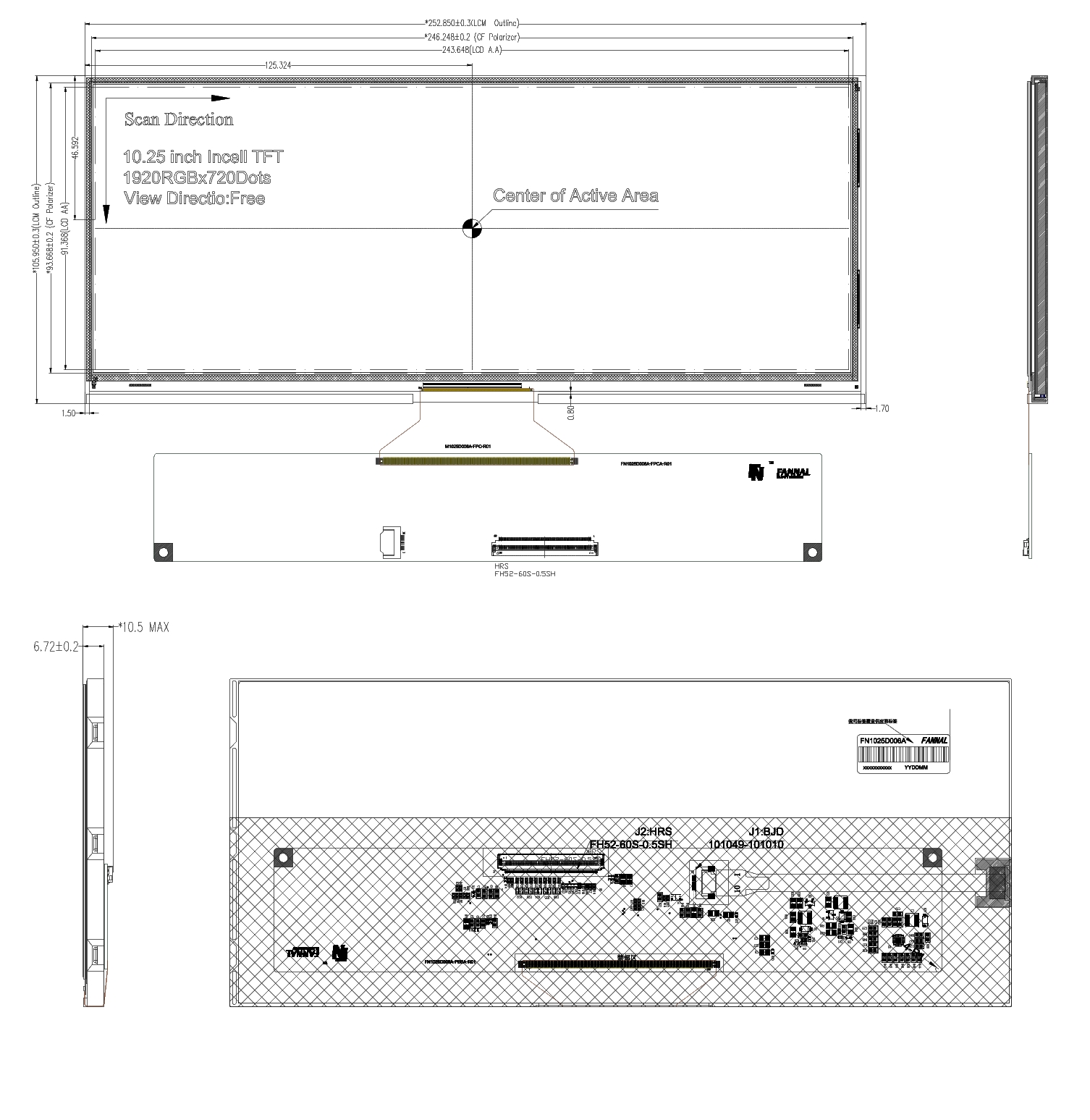

Disegno
Specifiche
Articolo | Valore |
MISURARE | 10,25 POLLICI |
RAPPORTO DI RISOLUZIONE | 1920x720 |
TIPO LCD | TRASMISSIVO |
MODALITÀ DI VISUALIZZAZIONE | NORMALMENTE NERO |
DIREZIONE DELLA VISUALIZZAZIONE | GRATUITO |
RAPPORTO DI CONTRASTO | 1500:1 |
LUMINANZA | 1000 TIPO. 800 MIN. |
UNIFORMITÀ | 80% |
INTERFACCIA | LVD |
ALIMENTAZIONE ELETTRICA | 3,3 V |
CONNESSIONE | Connettore |
IC DRIVER | RM5T610/RM57010 |
TEMPERATURA DI ESERCIZIO | -40/+85 |
TEMPERATURA DI CONSERVAZIONE | -40/+90 |
REQUISITI AMBIENTALI | RoHS-2.0 |
TOLLERANZA NON MARCATA | ±0,2 mm |
Applicazioni tipiche
Il formato ultra-wide rende il display adatto ai cruscotti digitali e ai quadri strumenti dei veicoli moderni.
Il display può essere utilizzato per i sistemi di infotainment di bordo e per i display integrati nella cabina di pilotaggio.
Il formato widescreen è ideale per le interfacce macchina che richiedono la visualizzazione dei dati su più pannelli.
Adatto per:
distributori automatici intelligenti
apparecchiature per l"automazione industriale
terminali di controllo intelligenti
sistemi di monitoraggio dei trasporti
Vantaggi dei display touch in-cell
La tecnologia touch in-cell integra gli elettrodi di rilevamento del tocco all"interno della struttura del pannello LCD. Questo approccio offre numerosi vantaggi rispetto ai tradizionali gruppi LCD + pannello touch.
Senza uno strato separato di sensori tattili, il modulo display può raggiungere un profilo più sottile.
Meno strati ottici aiutano a ridurre i riflessi e a migliorare la chiarezza del display.
La struttura integrata accorcia il percorso del segnale, migliorando la velocità di risposta al tocco.
I produttori di apparecchiature possono ridurre la complessità dell"assemblaggio perché la funzione touch è già integrata nel display.
Opzioni di personalizzazione per display touch in-cell
Rispetto alle tradizionali soluzioni touch panel separate , i display touch in-cell hanno un diverso ambito di personalizzazione perché gli elettrodi di rilevamento del tocco sono integrati direttamente all'interno della struttura del pannello LCD.
Sebbene il sensore tattile stesso sia generalmente fisso, è ancora disponibile la personalizzazione a livello di sistema per l"integrazione dell"apparecchiatura.
Sebbene il sensore tattile sia integrato nel pannello LCD, è comunque possibile aggiungere una copertura protettiva in vetro sulla parte superiore del display.
Le opzioni di personalizzazione possono includere:
vetro rinforzato chimicamente
trattamento superficiale antiriflesso (AG).
rivestimento antiriflesso (AR).
stampa serigrafica per cornici UI
Ciò consente al display di soddisfare i requisiti di durabilità industriale e di progettazione.
Per le applicazioni che richiedono leggibilità e durata migliorate, il display può essere integrato con il collegamento ottico.
Il bonding ottico aiuta:
ridurre le riflessioni interne
migliorare la leggibilità alla luce solare
aumentare la resistenza meccanica
prevenire la formazione di condensa in ambienti difficili
Sebbene gli elettrodi tattili facciano parte del pannello LCD, il circuito integrato del controller tattile e la configurazione del firmware possono essere personalizzati.
Le modifiche tecniche possono includere:
selezione del controller (EETI / Microchip ecc.)
configurazione interfaccia (USB/I²C)
regolazione della sensibilità al tocco
supporto per guanti o modalità acqua
La retroilluminazione del display può essere adattata a seconda dell'ambiente dell'apparecchiatura.
Le opzioni possibili includono:
retroilluminazione con luminosità più elevata
Supporto per l"attenuazione PWM
ottimizzazione della durata della retroilluminazione
Per semplificare l"assemblaggio dell"apparecchiatura, il modulo display può essere adattato a specifici requisiti meccanici.
La personalizzazione tipica include:
staffe di montaggio
orientamento del connettore
Regolazione della lunghezza dell"FPC
progettazione della struttura del telaio
FAQ
Un display LVDS 1920×720 può in genere essere gestito da processori integrati o controller di visualizzazione che supportano l'output LVDS e la configurazione di temporizzazione personalizzata.
Le piattaforme comuni includono:
Processori industriali basati su ARM
SoC di infotainment automobilistico
controller grafici incorporati
Gli ingegneri devono configurare i parametri di temporizzazione del display corretti e le impostazioni del canale LVDS nel firmware del sistema.
La risoluzione 1920×720 offre un ampio formato 8:3 , che ben si adatta ai cruscotti e ai display degli abitacoli delle automobili moderne.
Questo formato consente di visualizzare più aree informative contemporaneamente, come ad esempio:
informazioni sulla navigazione
dati sullo stato del veicolo
pannelli di interfaccia multimediale
Migliora inoltre la continuità visiva nei layout di cruscotti ampi.
In molti progetti di apparecchiature, la funzionalità con guanti o contatto bagnato può essere supportata tramite la configurazione del controller touch e l'ottimizzazione del firmware.
Le applicazioni industriali e automobilistiche spesso richiedono il funzionamento touch quando gli utenti indossano guanti o quando sullo schermo è presente umidità.
Le prestazioni effettive dipendono dal circuito integrato del controller touch selezionato e dalla messa a punto del sistema.
I display ultra-wide consentono agli ingegneri di progettare interfacce utente multipannello in cui sono visibili contemporaneamente diverse aree informative.
Rispetto ai tradizionali schermi 16:9, un display ampio può fornire:
aree di visualizzazione della dashboard più grandi
migliore separazione dei dati tra le sezioni dell"interfaccia utente
migliore leggibilità da parte dell"operatore nei sistemi di controllo
Questo è il motivo per cui i display di grande formato sono sempre più utilizzati negli abitacoli delle automobili e nelle interfacce delle apparecchiature industriali.
I display utilizzati in ambienti automobilistici o esterni devono essere progettati per resistere a diversi fattori ambientali, tra cui:
grandi variazioni di temperatura
vibrazioni e sollecitazioni meccaniche
forte luce ambientale
lunghe ore di funzionamento
La scelta di display con ampio supporto di temperatura, sistemi di retroilluminazione stabili e una solida integrazione meccanica aiuta a garantire l'affidabilità a lungo termine in queste condizioni.
