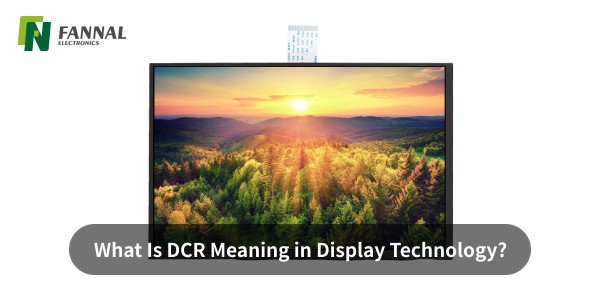

Qual è il significato di DCR nei display?

Quando valutano un monitor o un modulo LCD, molti acquirenti vedono il termine DCR nelle specifiche ma non sono sicuri di cosa significhi veramente. Nell'ingegneria dei display, DCR è solitamente l'acronimo di Dynamic Contrast Ratio , una funzione che regola automaticamente la luminosità della retroilluminazione o l'elaborazione delle immagini per creare una gamma di contrasto percepita più ampia.

Per i monitor consumer, il DCR viene spesso utilizzato come metrica di marketing. Per i display industriali, tuttavia, gli ingegneri dovrebbero comprendere in che modo la DCR influisce sulla leggibilità, sulla stabilità, sui sistemi di telecamere, sulle interfacce HMI e sulle prestazioni a lungo termine.

Qual è il significato di DCR in un monitor?

DCR significa rapporto di contrasto dinamico. Descrive come un monitor cambia la luminosità durante il funzionamento per rendere le scene scure più scure e le scene luminose più luminose.
A differenza del rapporto di contrasto statico, DCR non è una caratteristica fissa del pannello: è una funzione di controllo attivo.

In pratica il monitor rileva il contenuto dell"immagine:

• Schermo scuro → riduce l"intensità della retroilluminazione

• Schermo luminoso → aumenta l"intensità della retroilluminazione

• Scene miste → si regolano secondo la logica dell"algoritmo

Ciò crea un numero di contrasto pubblicizzato più elevato, come ad esempio:

• Contrasto statico 1000:1

• 1.000.000:1 DCR

Questi due valori non vengono misurati allo stesso modo.

Cos"è un monitor DCR?

Un monitor DCR è un display che supporta il controllo del rapporto di contrasto dinamico. Utilizza il firmware e la gestione della retroilluminazione per ottimizzare dinamicamente il contrasto dell'immagine.
La maggior parte dei monitor da ufficio, dei display da gioco e dei televisori possono includere DCR o funzioni simili con nomi diversi.

I termini comuni del marchio includono:

• Contrasto dinamico

• Contrasto adattivo

• Contrasto intelligente

• Mega contrasto

• Contrasto automatico

Nei moduli TFT industriali , una tecnologia simile può esistere attraverso:

• Attenuazione della retroilluminazione PWM

• Compensazione della luce ambientale

• Dimmerazione locale (sistemi avanzati)

• Circuiti integrati per il miglioramento dell"immagine

Come funziona DCR all"interno di un sistema di visualizzazione?

DCR funziona analizzando la luminosità dell'immagine e quindi modificando la retroilluminazione o la risposta gamma. Non migliora fisicamente il rapporto di contrasto delle celle LCD in sé.
Invece, manipola il contrasto percepito.

Flusso di controllo tipico

1. Il controller temporale riceve i dati del frame

2. Viene calcolato il livello medio dell"immagine

3. Il firmware decide il target di luminosità

4. Il driver LED regola la corrente di retroilluminazione

5. Viene applicata la correzione gamma opzionale

Nota ingegneristica

Per le apparecchiature industriali, il DCR aggressivo può causare:

• Pompaggio di luminosità

• Ritardo nei cambiamenti di luminanza

• Esposizione della fotocamera non coerente

• Distrazione dell"operatore nei sistemi HMI

Questo è il motivo per cui molti display industriali danno priorità alla luminanza stabile rispetto al contrasto dinamico aggressivo.

Rapporto di contrasto DCR vs statico: qual è la differenza?

Il rapporto di contrasto statico misura la capacità nativa del bianco e nero del pannello in un dato momento. DCR misura la variazione del contrasto nel tempo utilizzando la logica di controllo.
Il contrasto statico è più utile per la valutazione ingegneristica.

Raccomandazione

Per i sistemi embedded, dare priorità a:

1. Rapporto di contrasto statico

2. Luminosità (lendini)

3. Angolo di visione

4. Qualità del legame ottico

5. Trattamento superficiale

6. Durata della retroilluminazione

La DCR dovrebbe essere considerata secondaria.

Un DCR più alto è sempre meglio?

No, un numero DCR più alto non significa sempre una visualizzazione migliore. Alcuni display pubblicizzano rapporti milioni a uno che non riflettono la reale qualità nativa del pannello.
L'algoritmo potrebbe semplicemente attenuare la retroilluminazione in modo più aggressivo.

Per esempio:

• Pannello A: contrasto statico 1500:1 + DCR moderato

• Pannello B: contrasto statico 800:1 + dichiarazione DCR estrema

In molte applicazioni industriali reali, il Pannello A offre prestazioni migliori.

Soprattutto per:

• Dispositivi medici

• Pannelli HMI di fabbrica

• Chioschi all"aperto

• Sistemi marini

• Gruppi strumenti

La coerenza conta più dei rapporti di marketing.

I display TFT industriali dovrebbero utilizzare DCR?

DCR può aiutare in ambienti selezionati, ma deve essere ottimizzato con attenzione. Non è sempre l'ideale per i sistemi di display touch industriali.
L'utilizzo dipende dal comportamento dell'applicazione.

Buoni casi d"uso

• Terminali multimediali

• Segnaletica digitale

• Pannelli domestici intelligenti

• Sistemi di interfaccia utente non critici

Casi d"uso attenti

• Dispositivi diagnostici

• Sistemi di ispezione visiva

• Pannelli di controllo che richiedono una luminanza costante

• Sistemi con telecamere/sensori esterni

Prospettiva del produttore

Quando si integrano i moduli TFT, spesso consigliamo:

• Impostazione opzionale DCR ON/OFF

• Velocità di risposta regolabile

• Modalità di blocco della luminosità

• Commutazione profilo giorno/notte

Ciò offre flessibilità ai clienti OEM.

DCR influisce sui touch screen?

DCR non influisce direttamente sul rilevamento del tocco, ma può influenzare indirettamente l'esperienza dell'utente. Se la luminosità cambia troppo spesso, gli utenti potrebbero percepire uno sfarfallio o una qualità dell'interfaccia utente instabile.
Nei sistemi tattili capacitivi proiettati, l'incoerenza visiva può ridurre la reattività percepita.

Per i display touch incollati, sintonizzazione bilanciata tra:

• Frequenza PWM della retroilluminazione

• Visualizza i tempi di aggiornamento

• Schermatura EMC

• Filtraggio del rumore del controller touch

è più importante che inseguire grandi numeri DCR.

Quali specifiche contano più del DCR per gli acquirenti?

Per gli appalti B2B, molte specifiche sono più importanti del DCR. Concentrarsi innanzitutto sull’affidabilità operativa reale.

Lista di controllo prioritaria

• Rapporto di contrasto statico

• Luminosità (cd/m²)

• IPS/angolo di visione

• Temperatura operativa

• Tocca la durabilità

• Incollaggio ottico

• Interfaccia (HDMI/LVDS/MIPI/RGB/eDP)

• Durata della retroilluminazione

• Prestazioni EMC

• Continuità della fornitura

DCR è utile solo dopo che queste nozioni di base sono state convalidate.

Come dovrebbero gli acquirenti OEM valutare le richieste DCR?

Richiedi condizioni di test reali prima di fidarti dei numeri DCR. I rapporti di contrasto variano ampiamente a seconda del metodo di misurazione.
Chiedi ai fornitori:

• Il valore è statico o dinamico?

• Test in bianco/nero a schermo intero o a scacchiera?

• Viene utilizzato il local dimming?

• È possibile disattivare la DCR?

• Velocità di risposta in millisecondi?

• Sfarfallio a bassa luminosità?

I fornitori affidabili forniscono dati trasparenti anziché solo rapporti principali.

Conclusione

DCR significa Dynamic Contrast Ratio, una funzionalità software/hardware che modifica la luminosità in modo dinamico per migliorare il contrasto percepito. Può essere utile nei display consumer, ma per i monitor industriali e i moduli TFT, il contrasto statico e la stabilità del sistema solitamente contano di più.

Se acquisti display per apparecchiature industriali, mediche, automobilistiche o per esterni , considera la DCR come una caratteristica secondaria, non come il principale parametro decisionale.

FAQ

DCR è uguale a HDR?

No. La DCR modifica la luminosità in modo dinamico per simulare un contrasto più forte, mentre l"HDR richiede una gamma di luminosità, una profondità di colore e standard di segnale più ampi come HDR10. L"HDR è un ecosistema di imaging completo; DCR è una funzione di miglioramento del contrasto.

La DCR può ridurre la durata del display?

Potenzialmente sì. I frequenti cicli ad alta luminosità possono aumentare lo stress termico del LED nel tempo se la progettazione termica è scadente. I driver di retroilluminazione di qualità riducono al minimo questo problema.

Perché alcuni monitor hanno un aspetto migliore con DCR disattivato?

Perché la DCR può causare variazioni di luminosità o instabilità gamma. Per il lavoro d"ufficio, CAD o UI industriale, molti utenti preferiscono la luminosità fissa per coerenza.

DCR è utile all"aperto?

A volte. La DCR può migliorare la visibilità in scene mutevoli, ma l"elevata luminosità, il rivestimento antiriflesso, il collegamento ottico e la leggibilità alla luce solare sono generalmente più importanti all"aperto.

Qual è un rapporto di contrasto realistico per i pannelli TFT industriali?

Molti pannelli IPS TFT hanno un contrasto statico compreso tra 800:1 e 1500:1. Le tecnologie premium possono superare tale limite a seconda delle dimensioni e del fornitore.
