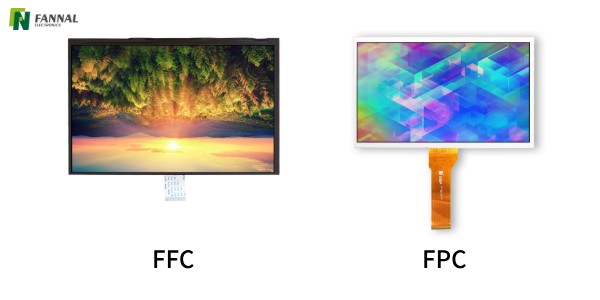

FFC vs FPC: quale dovresti utilizzare per le applicazioni display e touch?

FFC (cavo flessibile piatto) è un semplice cavo laminato utilizzato per la trasmissione di segnali di base, mentre FPC (circuito stampato flessibile) è un circuito flessibile che supporta instradamento complesso, segnali ad alta velocità e integrazione di componenti.

Insomma:

• FFC = connessione

• FPC = circuito + capacità di progettazione

Questa distinzione diventa fondamentale nei moderni sistemi display e touch, dove l"integrità del segnale, l"affidabilità e i vincoli di spazio influiscono direttamente sulle prestazioni.

Guida rapida alle decisioni (per ingegneri)

• Utilizza FFC → connessioni statiche semplici, economiche

• Utilizza FPC → segnali ad alta velocità, design compatto, alta affidabilità

• Utilizza FPC → sistemi di visualizzazione industriali, medici o per esterni

FFC vs FPC: differenze strutturali e materiali

L'FPC è essenzialmente un PCB flessibile , non solo un cavo. Può essere progettato per soddisfare specifici requisiti elettrici e meccanici, mentre l'FFC rimane una soluzione di interconnessione standardizzata.

Confronto delle prestazioni: integrità del segnale, temperatura e affidabilità

Integrità del segnale

FFC è adatto per segnali a bassa frequenza e collegamenti semplici. Manca di controllo dell"impedenza e capacità di schermatura.

FPC, invece, supporta:

• Progettazione ad impedenza controllata

• Interfacce ad alta velocità (RGB, LVDS, MIPI)

• Strategie di schermatura EMI e messa a terra

Ciò rende l"FPC la scelta preferita nei moderni moduli display in cui la stabilità del segnale è fondamentale.

Resistenza alla temperatura

• FFC (PET) : generalmente limitato ad ambienti moderati

• FPC (PI) : Resiste a temperature più elevate e ai cicli termici

Per le applicazioni industriali (ad esempio, da -20°C a 70°C o oltre), l'FPC offre una stabilità significativamente migliore.

Affidabilità meccanica

FPC funziona meglio con:

• Piegatura ripetuta

• Vibrazione

• Stress meccanico a lungo termine

FFC è più adatto per installazioni statiche con movimento minimo.

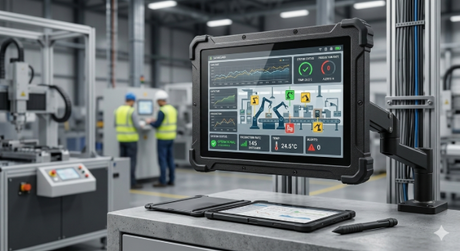

Perché FPC è preferito nei sistemi di visualizzazione industriali e per esterni

Nelle applicazioni del mondo reale, soprattutto negli ambienti industriali, le interconnessioni sono esposte a molto più che semplici requisiti elettrici.

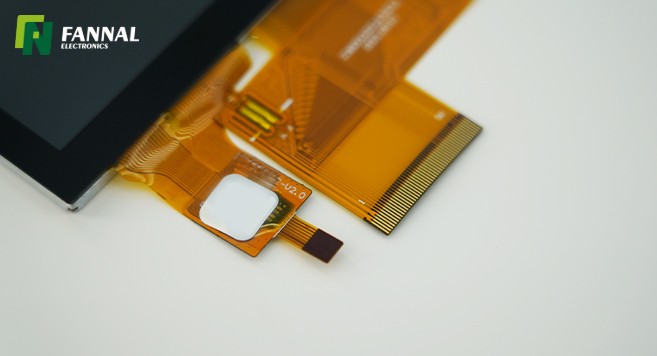

FPC è ampiamente utilizzato nei sistemi di visualizzazione industriali perché supporta:

1. Integrazione compatta

L"FPC consente layout ridotti all"interno dei moduli display, soprattutto quando si integrano:

• Pannelli display TFT

• Sensori tattili

• Circuiti integrati driver

2. Elevata affidabilità in condizioni difficili

Gli ambienti industriali spesso implicano:

• Fluttuazioni della temperatura

• Vibrazioni meccaniche

• Polvere e interferenze elettromagnetiche

L"FPC può essere progettato con strati di rinforzo, schermatura e pressacavo per garantire una durata a lungo termine.

3. Ottimizzazione a livello di sistema

A differenza di FFC, FPC può essere personalizzato per:

• Ottimizzazione del routing del segnale

• Posizionamento del connettore

• Integrazione con strutture di Optical Bonding

Ciò è fondamentale nei display per esterni ad alta luminosità e nei moduli display touch completamente integrati.

Quando dovresti scegliere FFC invece di FPC?

L"FFC rimane una scelta valida in molti scenari, soprattutto quando:

• Il design è semplice e standardizzato

• I requisiti di velocità del segnale sono bassi

• La sensibilità ai costi è elevata

• Non sono coinvolte flessioni dinamiche o ambienti difficili

I casi d"uso tipici includono:

• Stampanti

• Connessioni interne dell"elettronica di consumo

• Connessioni base display-scheda

Cosa succede se scegli quello sbagliato?

La scelta della soluzione di interconnessione sbagliata può portare a seri problemi di sistema:

• Degrado del segnale → uscita display instabile o sfarfallio

• Problemi EMI → interferenze che influiscono sulle prestazioni del sistema

• Guasto meccanico → crepe o danni al connettore sotto vibrazione

• Instabilità termica → guasto in ambienti estremi

Nei sistemi display e touch, questi problemi spesso compaiono dopo l"implementazione, rendendone costosa la risoluzione.

FFC vs FPC nelle applicazioni reali

Hai bisogno di aiuto per scegliere tra FFC e FPC per il tuo display?

La scelta tra FFC e FPC non è solo una decisione relativa ai componenti: ha un impatto diretto sulle prestazioni e sull"affidabilità dell"intero sistema.

In molte applicazioni industriali e embedded, l"FPC non è solo preferibile, ma necessario.

Se il tuo progetto prevede:

• Integrazione display touch

• Moduli TFT ad alta luminosità

• Operazione in ambienti difficili

• Vincoli meccanici personalizzati

Un design FPC personalizzato è spesso la soluzione più affidabile.

Presso FANNAL forniamo:

• Progettazione e ottimizzazione FPC personalizzata

• Soluzioni di display touch integrate

• Bonding ottico e integrazione a livello di sistema

Se non sei sicuro di quale soluzione sia adatta al tuo progetto, il nostro team di ingegneri può aiutarti a valutare le tue esigenze e consigliare l"approccio migliore.

FAQ

L"FFC può sostituire l"FPC nei moduli display?

No. FFC non può supportare segnali ad alta velocità o routing complessi richiesti nei moderni sistemi display e touch.

L"FPC è più affidabile dell"FFC in ambienti difficili?

SÌ. L"FPC offre una migliore resistenza alla temperatura, alle vibrazioni e allo stress meccanico a lungo termine.

Perché gli FPC vengono utilizzati nei moduli display touch?

L"FPC supporta il routing a passo fine, l"integrazione di circuiti integrati e la trasmissione del segnale ad alta velocità, rendendolo ideale per i display touch.

I connettori FFC e FPC sono intercambiabili?

Possono essere meccanicamente compatibili, ma le differenze di prestazioni possono influire sull"integrità e sull"affidabilità del segnale.

Cos"è più conveniente: FFC o FPC?

L"FFC è più conveniente per le connessioni semplici, mentre l"FPC offre un valore migliore nei sistemi complessi e ad alta affidabilità.
