Perché i display touch hanno i bordi neri?

Molte persone notano il bordo nero attorno a un display touch e fanno la stessa domanda:

Può essere rimosso? Lo schermo può essere completamente trasparente o edge-to-edge?

A prima vista, il bordo nero può sembrare un elemento cosmetico. In realtà, svolge diverse importanti funzioni strutturali, ottiche e di assemblaggio. In molti dispositivi industriali, medici e integrati, la rimozione del bordo nero può creare difetti visibili, ridurre la qualità dell"integrazione o aumentare la complessità della produzione.

Questo articolo spiega perché i bordi neri vengono comunemente utilizzati sui display touch e come possono essere personalizzati per diversi progetti.

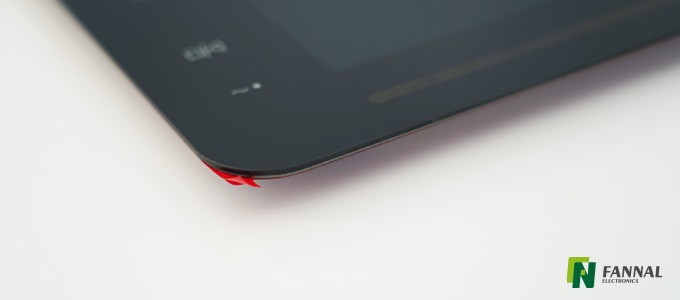

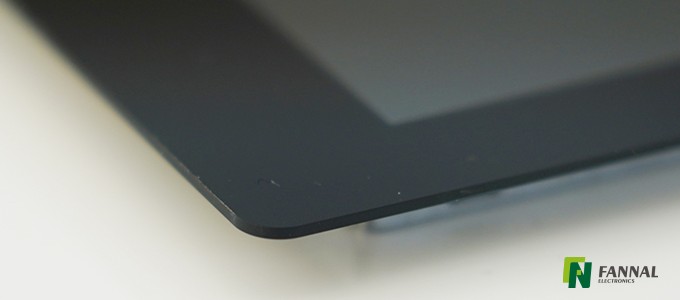

Cos"è il bordo nero su un display touch?

Il bordo nero è solitamente uno strato oscurante stampato applicato al vetro di copertura o alla superficie del pannello a sfioramento. Circonda l'area di visualizzazione attiva e nasconde le zone non visualizzabili sottostanti.

A seconda della struttura, può anche essere chiamato:

• Maschera nera

• Bordo con stampa in seta

• Stampa con cornice nera

• Coprire l"area oscurata del vetro

• Strato di inchiostro con bordo decorativo

È comunemente usato in:

• Touch screen capacitivi

• Moduli LCD TFT

• Display a tecnologia ottica

1. Nasconde le strutture interne

Al di fuori dell"area di visualizzazione attiva, un modulo di visualizzazione contiene più componenti funzionali che non sono visivamente attraenti, come:

• Connessioni di coda FPC

• Area di collegamento del circuito integrato del driver

• Linee di instradamento dei sensori ITO

• Margini adesivi

• Zone di allineamento meccanico

Senza bordo nero, questi elementi potrebbero essere visibili attraverso il vetro frontale, facendo sembrare il prodotto non finito.

Il bordo crea una cornice visiva pulita, consentendo agli ingegneri spazio sufficiente per la progettazione elettrica e strutturale.

2. Aiuta a ridurre la perdita di luce dai bordi

I display LCD si affidano a sistemi di retroilluminazione e le aree marginali sono spesso le zone più difficili da controllare perfettamente.

Senza il mascheramento dei bordi, gli utenti potrebbero notare:

• Perdita di luce vicino agli angoli

• Bordi luminosi

• Transizioni di luminanza irregolari

• Foschia bianca attorno alla cornice

Un bordo nero assorbe la luce diffusa e nasconde queste incongruenze dei bordi, migliorando la qualità complessiva dell"immagine percepita.

Ciò è particolarmente importante in:

• Display ad alta luminosità

• LCD per esterni

• Moduli ad ampia temperatura

• Display touch di grandi dimensioni

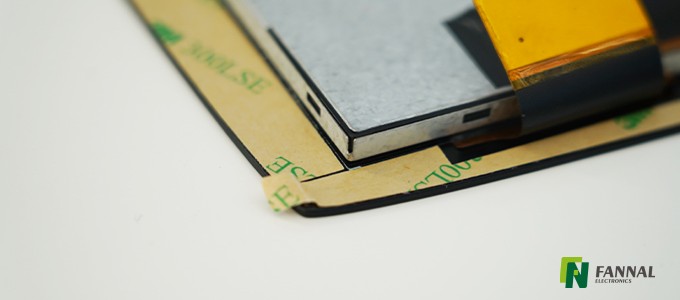

3. Copre le aree di incollaggio adesivo

Molti prodotti industriali utilizzano l"incollaggio adesivo per installare i display touch invece delle viti a vista.

Durante il montaggio possono esserci:

• Zone di nastro biadesivo

• Margini di legame OCA

• Tracce di colla

• Giochi meccanici tra telaio e vetro

Il bordo nero copre queste aree in modo che il prodotto finale appaia più pulito e integrato.

Questo è uno dei motivi più pratici per cui i bordi neri rimangono comuni nei progetti commerciali.

4. Migliora l"aspetto del design industriale

Il bordo fa anche parte dell"identità visiva frontale del prodotto.

I bordi neri ben progettati possono aiutare a:

• Crea un aspetto simmetrico

• Standardizza le proporzioni visive tra i modelli

• Abbina i colori dell"alloggiamento

• Migliora l"aspetto premium

• Rendi il display più uniforme quando è spento

Molti clienti OEM specificano l"esatta tolleranza della larghezza del bordo e la simmetria del bordo durante lo sviluppo.

5. Può includere la personalizzazione funzionale

I bordi neri non sono parti standard fisse. Possono essere personalizzati in base alle esigenze del progetto, tra cui:

• Larghezza del bordo

• Forme arrotondate o irregolari

• Ritagli di finestre per sensori o telecamere

• Aree logate trasparenti

• Diversi colori (nero, bianco, grigio, personalizzato)

• Inchiostro resistente ai raggi UV per uso esterno

Per gli HMI personalizzati, il bordo spesso collabora con il layout del sensore tattile, il design dell"alloggiamento e i requisiti di collegamento ottico.

È possibile rimuovere completamente i bordi neri?

A volte sì, ma dipende dalla tecnologia del display e dalla struttura del prodotto.

Bordi ultrasottili o disegni quasi senza bordi possono essere possibili quando:

• Il routing interno è stato ridisegnato

• L"integrazione del driver video è ottimizzata

• Le tolleranze di laminazione sono più strette

• Gli alloggi possono nascondere alcune aree inattive

• Vengono utilizzate strutture OLED o pannelli avanzati

Tuttavia, per molti moduli LCD TFT industriali , un design frontale completamente senza bordi può aumentare i costi e ridurre il margine di produzione.

Quanto può essere stretto il bordo del display touch?

Non esiste un’unica risposta universale.

La larghezza del bordo dipende da:

• Dimensioni del pannello

• Tecnologia tattile

• Posizione dell"IC del driver

• Direzione di uscita dell"FPC

• Coprire i requisiti di resistenza del vetro

• Capacità del processo di incollaggio

Per i progetti personalizzati, gli obiettivi di confine vengono solitamente valutati durante la fase di progettazione meccanica.

Soluzioni per bordi display touch personalizzati di FANNAL

Presso FANNAL, il design del bordo nero viene trattato come parte del processo completo di progettazione del display touch, non solo come un dettaglio estetico.

Supportiamo soluzioni personalizzate per:

• Display di controllo industriale

• Pannelli tattili medici

• Interfacce automobilistiche

• Sistemi leggibili alla luce del sole per esterni

• Prodotti OEM incorporati

I servizi possono includere:

• Stampa personalizzata del vetro di copertura

• Ottimizzazione dei bordi per progetti con cornice stretta

• Integrazione del bonding ottico

• Design del modulo completo touch + TFT

• Revisione dell"adattamento meccanico con alloggiamento del cliente

Se stai sviluppando un nuovo prodotto e hai bisogno di un migliore equilibrio tra aspetto, affidabilità e producibilità, FANNAL può aiutarti a valutare la giusta soluzione di confine.

FAQ

Perché la maggior parte dei touch screen hanno i bordi neri?

Perché il bordo nero nasconde circuiti, zone di collegamento e aree inattive migliorando l"aspetto del bordo.

Il bordo nero riduce le dimensioni del display?

No. Normalmente copre le aree non attive al di fuori della regione di visualizzazione visibile.

I bordi neri possono essere resi bianchi o di altri colori?

SÌ. I bordi stampati personalizzati possono utilizzare bianco, grigio o altri colori a seconda delle esigenze del progetto.

I display touch con cornice stretta sono più costosi?

Spesso sì. I bordi stretti di solito richiedono tolleranze più strette, percorsi più complessi e un controllo di assemblaggio più rigoroso.

Il bordo nero fa parte del display LCD o del vetro di copertura?

Di solito è stampato sul vetro di copertura o sullo strato del pannello a sfioramento, non sullo schermo LCD stesso.

Il design senza bordi è migliore?

Non sempre. Può sembrare moderno, ma i prodotti industriali spesso danno priorità alla durabilità, al controllo dei costi e all’affidabilità dell’assemblaggio.
