Qual è l'interfaccia più comune per un touch screen da 4,0 pollici?

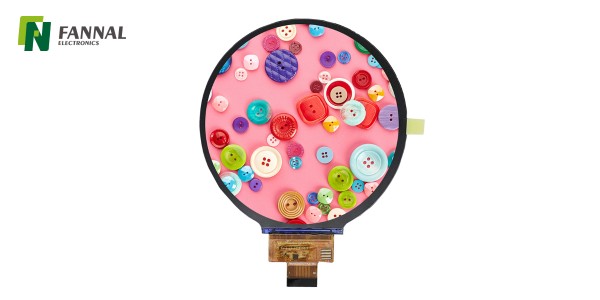

Quando si seleziona un display touch da 4,0 pollici , la compatibilità dell'interfaccia è spesso una delle prime domande tecniche che ingegneri e acquirenti devono risolvere. Questa dimensione dello schermo è ampiamente utilizzata in dispositivi industriali compatti, apparecchiature portatili, terminali medici, controller intelligenti e sistemi integrati perché offre un equilibrio pratico tra area di visualizzazione utilizzabile e spazio di installazione limitato.

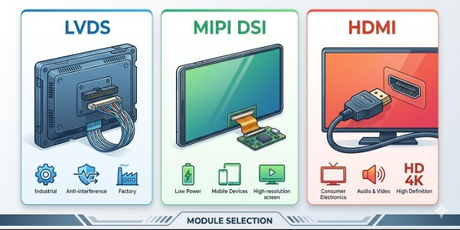

A differenza dei pannelli più grandi che potrebbero richiedere più alimentazione e spazio nell'armadio, spesso viene scelto un Una volta confermata la dimensione, la decisione chiave successiva diventa l'interfaccia del display: display touch da 4 pollici quando le dimensioni del prodotto sono già fissate. SPI, RGB, MIPI DSI o LVDS , insieme alle opzioni di comunicazione touch come I2C o USB.

Allora, qual è l"interfaccia più comune per un display touch da 4,0 pollici? La risposta dipende dalla piattaforma del processore, dai requisiti di risoluzione, dalla velocità di aggiornamento e dall"architettura del sistema. Tuttavia, nella maggior parte dei progetti industriali e embedded, diversi standard di interfaccia compaiono molto più frequentemente di altri.

Perché i display touch da 4,0 pollici sono ancora popolari?

Un modulo touch screen da 4,0 pollici rimane una scelta comune perché si adatta a molti design del pannello frontale fornendo allo stesso tempo spazio sufficiente per pulsanti, menu, dati di stato ed elementi interattivi dell'interfaccia utente. È particolarmente adatto per:

• Dispositivi industriali portatili

• Strumenti medici portatili

• Terminali di controllo accessi

• Pannelli di controllo HMI compatti

• Controller domestici intelligenti

• Sistemi embedded basati su Linux o MCU

Questo è il motivo per cui molti acquirenti cercano specificamente il display touch da 4,0 pollici , piuttosto che solo il 'touch screen' in generale. Conoscono già le dimensioni richieste e ora stanno confrontando le opzioni tecniche come tipo di interfaccia, luminosità, tecnologia touch e struttura di montaggio.

Qual è l"interfaccia più comune per un display touch da 4,0 pollici?

Non esiste un"unica risposta universale, ma queste sono le interfacce più comuni utilizzate nel mercato odierno:

Per la funzionalità touch, la maggior parte dei pannelli touch capacitivi utilizza:

Interfaccia SPI per display touch da 4,0 pollici

SPI è una delle interfacce più comuni per display compatti da 4,0 pollici utilizzati con microcontrollori come STM32, ESP32 o piattaforme di classe Arduino.

Perché SPI è popolare

• Sono necessari meno pin

• Minore complessità del PCB

• Costo del sistema inferiore

• Facile integrazione del firmware

Ideale per

• Strumenti portatili

• Dispositivi alimentati a batteria

• Sistemi GUI semplici

• HMI di livello base

Limitazione

Quando la risoluzione è elevata o le animazioni sono complesse, la larghezza di banda SPI potrebbe diventare un collo di bottiglia.

Interfaccia RGB per display industriali da 4,0 pollici

L'interfaccia RGB è spesso considerata la scelta principale per i display touch TFT industriali da 4,0 pollici , in particolare per risoluzioni come 480×480 o 800×480.

Perché l"RGB è comune

• Aggiornamento continuo in tempo reale

• Prestazioni dell"interfaccia utente fluide

• Ampio supporto MCU/SoC

• Adozione industriale matura

Ideale per

• Pannelli di controllo

• Attrezzature di fabbrica

• Terminali medici

• HMI integrati

Per molti progetti OEM, RGB offre il miglior equilibrio tra costi e prestazioni.

MIPI DSI per display da 4,0 pollici ad alte prestazioni

Se il tuo sistema utilizza processori basati su Linux come piattaforme Rockchip, NXP, Allwinner o Qualcomm, MIPI DSI è sempre più comune.

Vantaggi

• Larghezza di banda elevata

• Design del cavo sottile

• Migliore supporto per pannelli IPS a risoluzione più elevata

• Ecosistema moderno

Ideale per

• Terminali intelligenti

• Dispositivi Android

• Gateway IoT

• Prodotti con interfaccia utente premium

Che dire dell"interfaccia del pannello a sfioramento?

Un display touch da 4,0 pollici comprende due sistemi:

1. Interfaccia del pannello di visualizzazione

2. Interfaccia del controller touch

La maggior parte dei touch screen capacitivi progettati utilizza I2C , mentre alcuni sistemi basati su USB utilizzano controller touch USB HID.

Ciò significa che un modulo può essere:

• Visualizzazione tramite RGB + Touch tramite I2C

• Visualizzazione tramite SPI + tocco tramite I2C

• Visualizzazione tramite MIPI + tocco tramite USB

Questo è importante durante la progettazione del sistema.

Come scegliere l"interfaccia giusta per il tuo display touch da 4,0 pollici?

Scegli in base agli obiettivi del tuo processore e del prodotto.

Se usi l"MCU:

Scegli SPI o RGB

Se usi il SoC Linux:

Scegli MIPI DSI

Se la distanza del cavo è maggiore:

Scegli LVDS

Se il costo più basso conta:

Scegli SPI

Se la fluidità dell"interfaccia utente è importante:

Scegli RGB o MIPI

Applicazioni comuni per display touch da 4,0 pollici

Poiché questa dimensione combina dimensioni compatte e praticità d"uso, è ampiamente utilizzata in:

• Analizzatori portatili

• Terminali portatili industriali

• Sistemi di controllo accessi

• Termostati intelligenti

• Apparecchiature mediche portatili

• Sistemi di controllo veicoli compatti

• Elettrodomestici di consumo con interfaccia utente premium

È possibile personalizzare un display touch da 4,0 pollici?

SÌ. Molti acquirenti OEM richiedono:

• Luminosità personalizzata (leggibile alla luce del sole)

• Incollaggio ottico

• Ampio intervallo di temperature

• Lunghezza del cavo FPC personalizzata

• Scheda di conversione interfaccia

• Marchio sul vetro di copertura

• Supporto per guanti/tocco bagnato

Ciò è particolarmente comune nei progetti industriali e medici.

Risposta finale: qual è l"interfaccia più comune?

Per la maggior parte dei progetti con display touch da 4,0 pollici :

• SPI è comune per i sistemi MCU semplici

• RGB è comune per i sistemi HMI industriali

• MIPI DSI è comune per le piattaforme integrate avanzate

• I2C è l'interfaccia touch più comune

Quindi l''interfaccia più comune' dipende dalla piattaforma del processore, ma RGB + I2C rimane una delle combinazioni più tipiche nelle applicazioni industriali.
