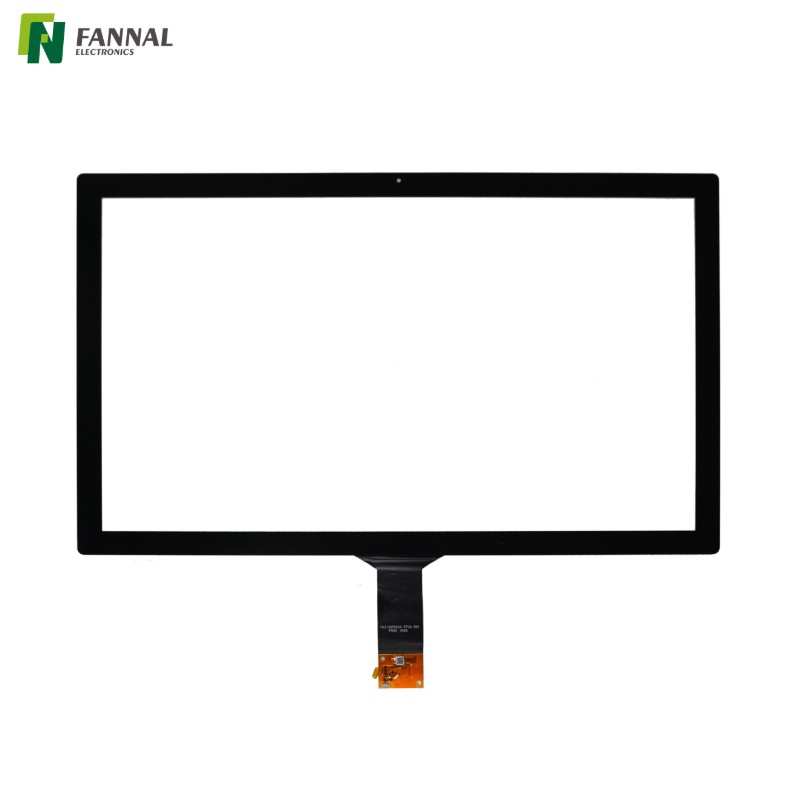

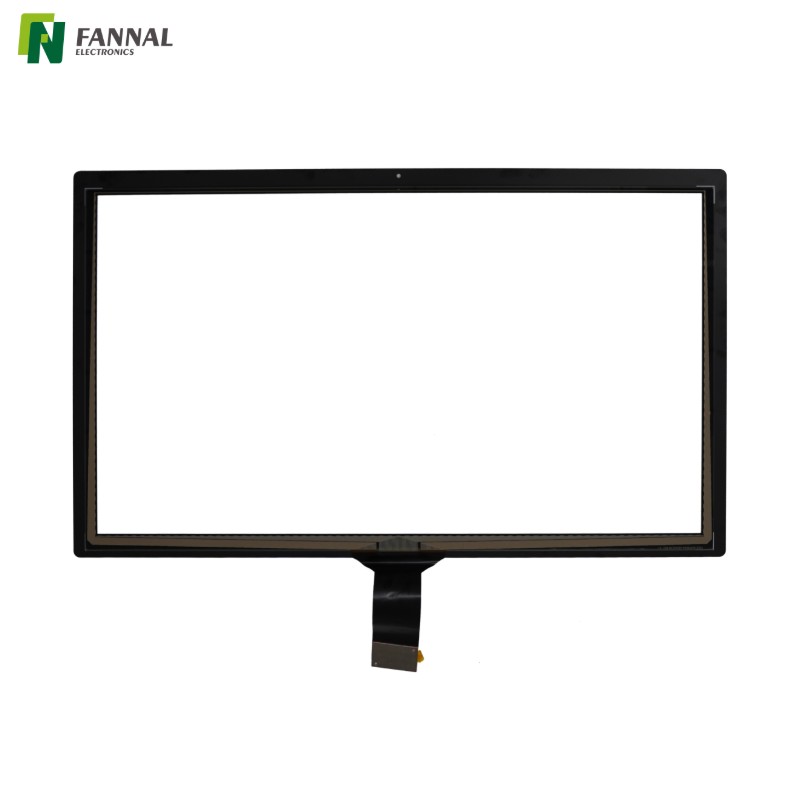

Pannello touch industriale ad ampia temperatura da 31,5 pollici

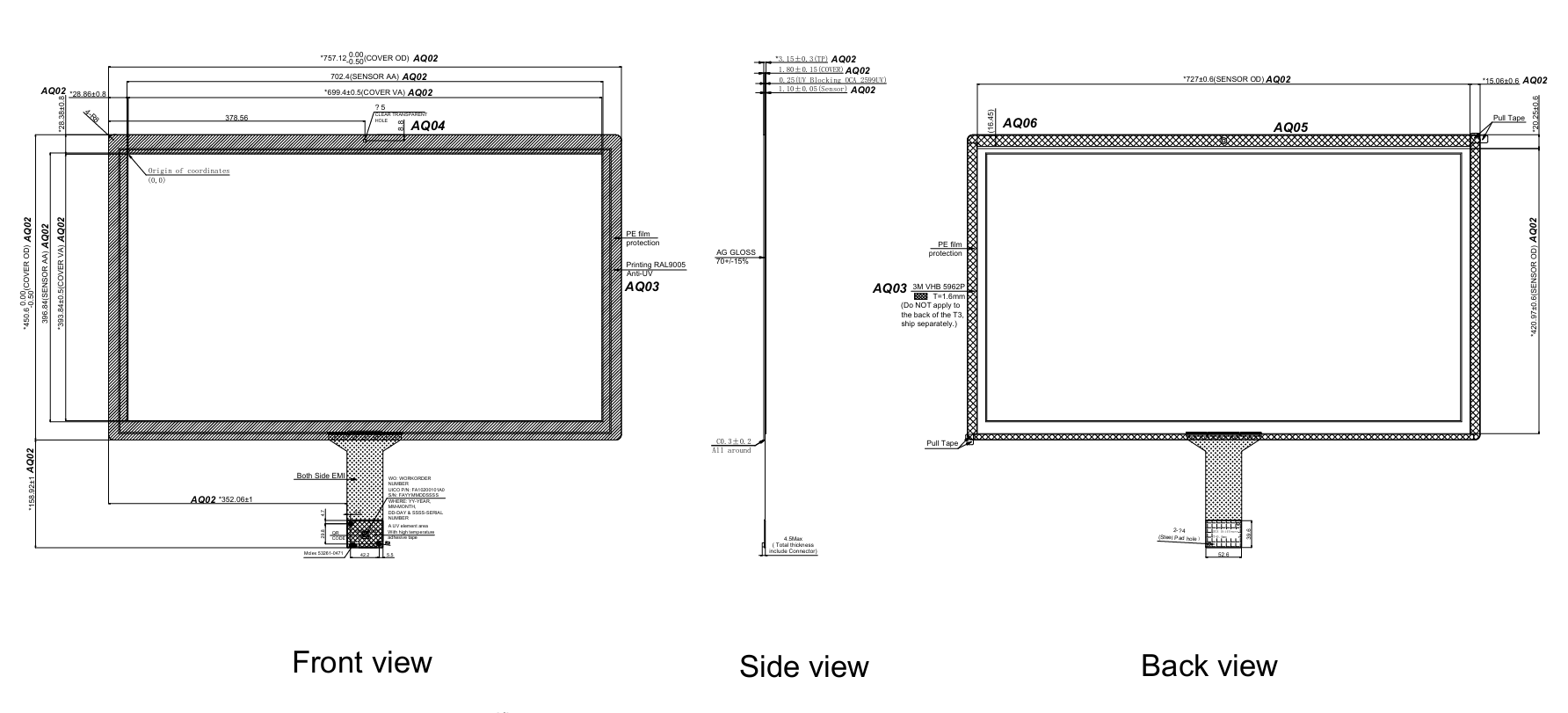

Disegno

Specifiche

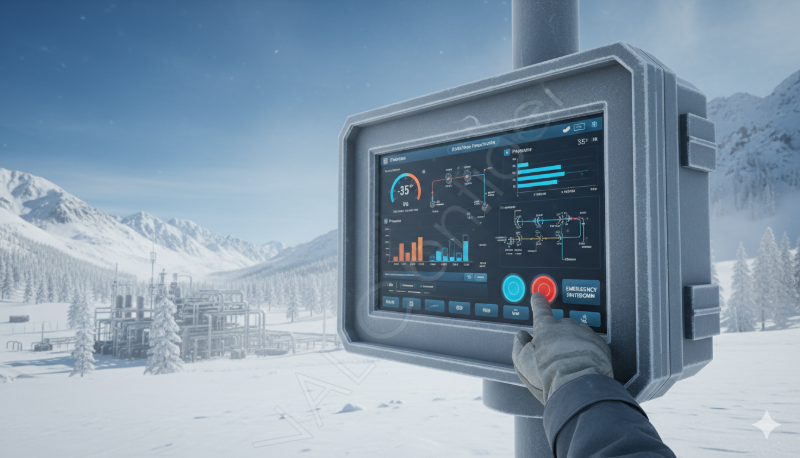

Pannello touch ad ampia temperatura per terminale di controllo esterno in climi freddi

Contesto del progetto

Un system integrator del Nord Europa stava sviluppando un terminale di controllo esterno da 31,5 pollici installato in siti industriali semi-esposti.

Il sistema doveva funzionare tutto l"anno, comprese le temperature invernali che scendevano sotto i -30°C. Il modulo display aveva già superato la convalida a bassa temperatura, ma l"interfaccia touch ha ripetutamente fallito durante i test di avvio a freddo.

Il vero problema non era il display: era il livello touch

Durante i test ambientali, il cliente ha riscontrato:

• Ritardo della risposta al tocco durante l"avvio a freddo

• Instabilità multi-touch inferiore a -20°C

• Aree occasionali non reattive dopo una lunga esposizione a basse temperature

• Interruzione della comunicazione del controller durante l"avvio

Il problema non era la luminosità o il blocco dello schermo LCD. È stata l' elettronica del pannello a sfioramento e il comportamento del sensore in condizioni di freddo estremo.

La maggior parte standard dei touch panel industriali sono classificati solo tra -20°C e +70°C.
Al di sotto di -20°C, la stabilità del segnale del sensore, il comportamento del circuito integrato del controller e le differenze di espansione dei materiali iniziano a influenzare le prestazioni.

Perché FN3150P003A lo ha risolto

Capacità operativa effettiva a -40°C

FN3150P003A è progettato come pannello touch per un'ampia gamma di temperature che supporta il funzionamento da -40°C a +70°C.

Ciò ha assicurato:

• Prestazioni affidabili con avviamento a freddo

• Risposta al tocco stabile durante il funzionamento continuo sotto zero

• Nessun errore di comunicazione del controller durante l"avvio

Stabilità nel grande formato (31,5")

I touch panel di grandi dimensioni sono più sensibili al rumore del segnale e allo stress ambientale.
Con il controller mXT2952TD e il design ottimizzato del sensore, il pannello ha mantenuto una precisione di tocco stabile a 10 punti sull'intera area attiva da 31,5 pollici.

Integrazione di sistema semplificata tramite USB

L"interfaccia USB ha consentito la connessione diretta al PC industriale senza schede di conversione aggiuntive, riducendo la complessità dell"integrazione e i potenziali punti di guasto nell"implementazione all"aperto.

Risultato della distribuzione

Dopo la validazione, il sistema ha ottenuto:

• Avvio a freddo riuscito a -35°C

• Prestazioni multi-touch stabili nei test invernali all"aperto

• Rischio di guasti sul campo ridotto

• Tempi di integrazione più brevi grazie all"interfaccia USB standard

Il cliente è riuscito a lanciare il terminale esterno senza riprogettare l"architettura dell"interfaccia anteriore.

Applicazioni tipiche per climi freddi

FN3150P003A è adatto per:

• Morsetti di controllo esterni

• Stazioni di ricarica per veicoli elettrici nelle regioni fredde

• Interfacce dei sistemi di accumulo dell"energia

• Pannelli operatore per miniere o attrezzature pesanti

• Terminali di magazzino non riscaldati

• Chioschi industriali installati in ambienti semi-esposti

Personalizzazioni

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65"

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Informazioni su FANNAL

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Certificati

FAQ

D1: Cosa rende un pannello touch ad ampia temperatura diverso da un pannello touch industriale standard?

Un pannello touch ad ampia temperatura è progettato specificatamente per funzionare a temperature inferiori a -20°C, in genere fino a -40°C.

La differenza sta nella stabilità del controller, nella calibrazione del sensore, nel comportamento del materiale sotto contrazione termica e nella regolazione del segnale. I touch panel industriali standard spesso presentano deviazioni del segnale, risposte ritardate o instabilità all"avvio in condizioni sotto zero.

Q2: Perché i pannelli touch capacitivi si guastano a temperature molto basse?

A basse temperature, diversi fattori influenzano il rilevamento capacitivo:

• Cambiamenti nelle proprietà dielettriche dei materiali

• Risposta più lenta dei componenti IC del controller

• Aumento del rumore del segnale durante l"avvio a freddo

• Contrazione meccanica che influisce sull"uniformità del sensore

Senza un"adeguata messa a punto e convalida, le prestazioni del tocco capacitivo potrebbero diventare instabili al di sotto di -20°C.

D3: La temperatura operativa di -40°C è uguale alla temperatura di conservazione?

NO.

Una classificazione operativa di -40°C significa che il pannello a sfioramento può accendersi e funzionare normalmente a -40°C , anche durante l'avvio a freddo.

Molti prodotti potrebbero elencare la conservazione a -40°C, ma supportano solo il funzionamento a -20°C. Per installazioni esterne o non riscaldate, la temperatura operativa è la specifica critica.

Q4: Dove è generalmente richiesto un pannello touch con ampiezza di -40°C?

Un pannello touch a -40°C è comunemente richiesto in:

• Terminali di controllo industriale da esterno

• Stazioni di ricarica per veicoli elettrici nelle regioni fredde

• Sistemi di accumulo dell"energia

• Attrezzature minerarie

• Infrastrutture di trasporto nei climi settentrionali

• Magazzini non riscaldati o siti industriali semi-esposti

Questi ambienti richiedono un avvio a freddo affidabile e un funzionamento continuo a bassa temperatura.

Q5: Le prestazioni a temperature elevate influiscono sulla chiarezza ottica o sulla precisione del tocco?

Un pannello touch ad ampia temperatura adeguatamente progettato dovrebbe mantenere una precisione di tocco costante nell"intero intervallo operativo.

Le prestazioni ottiche (come la trasmittanza o il trattamento superficiale) sono generalmente indipendenti dalla temperatura nominale, ma la regolazione del controller e la progettazione del sensore devono garantire la stabilità del segnale a temperature estreme.
