Casa » Prodotti » Display TFT » Display industriali » LCD TFT industriale ad ampia temperatura da 10,25' | 1280×800 LVDS

LCD TFT industriale ad ampia temperatura da 10,25' | 1280×800 LVDS

LCD TFT industriale ad alta luminosità e ampia temperatura da 10,25' | 1280×800 LVDS

Modello:
FN1025D002A
marchio prodotto:
FANNAL
Dimensioni (pollici):
10.25
Copertina OD (mm):
258,6x107,0x6,36
Operation temp (℃):
-30~85
Temp di archiviazione (℃):
-40~90
Visualizza interfaccia:
LVDS
Risoluzione:
1280x800
Direzione:
85/85/85/85
Luminosità (cd/m²):
1000

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino

LCD TFT industriale da 10,25 pollici

Descrizione del prodotto

Disegni e specifiche

Applicazioni

Personalizzazioni

Informazioni su FANNAL

Il display LCD TFT industriale da 10,25 pollici presenta una risoluzione 1280×800, un'elevata luminosità fino a 1000 cd/m² e un funzionamento ad ampia temperatura.
Progettato con un'interfaccia LVDS e prestazioni ottiche stabili, è particolarmente adatto per sistemi industriali e integrati che operano in ambienti esigenti.

Caratteristiche

Pannello LCD TFT da 10,25 pollici con risoluzione 1280×800 (WXGA)
Elevata luminosità fino a 1000 cd/m² per ambienti con elevata luce ambientale
Funzionamento ad ampia temperatura adatto per condizioni industriali
Interfaccia LVDS per una trasmissione del segnale stabile e affidabile
Ampi angoli di visione per visibilità multidirezionale
Modalità di visualizzazione normalmente nera per prestazioni di contrasto migliorate
Progettato per il funzionamento a lungo termine in sistemi industriali e integrati

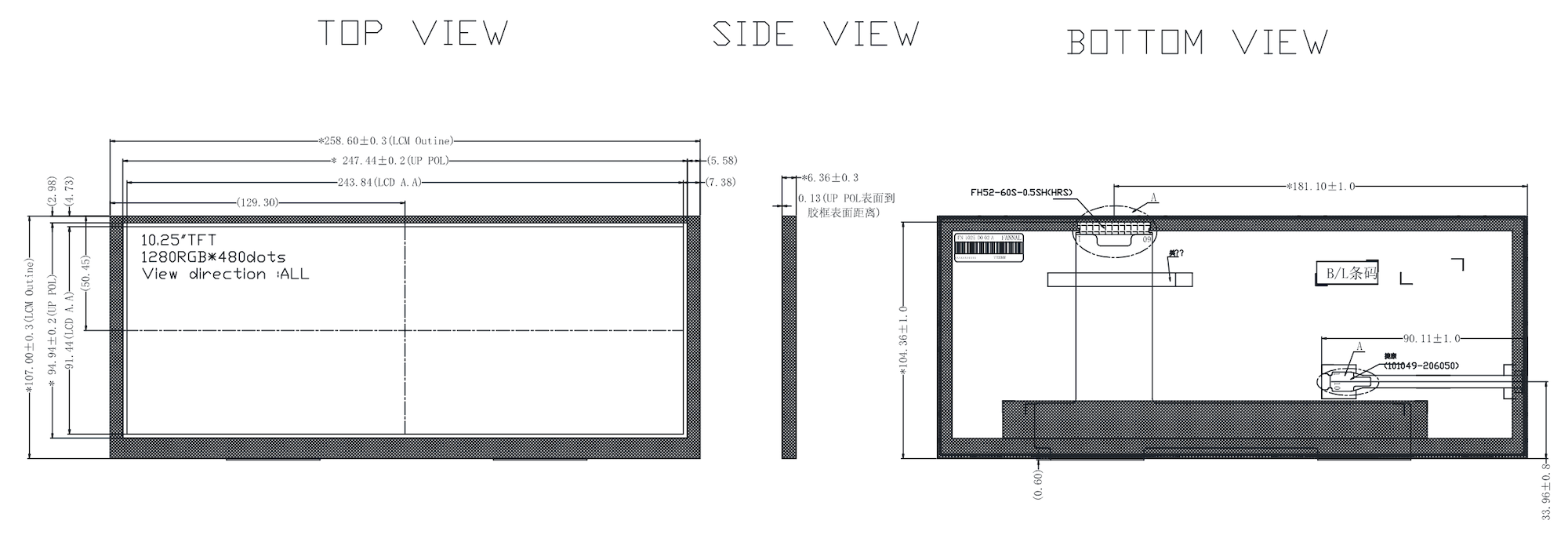

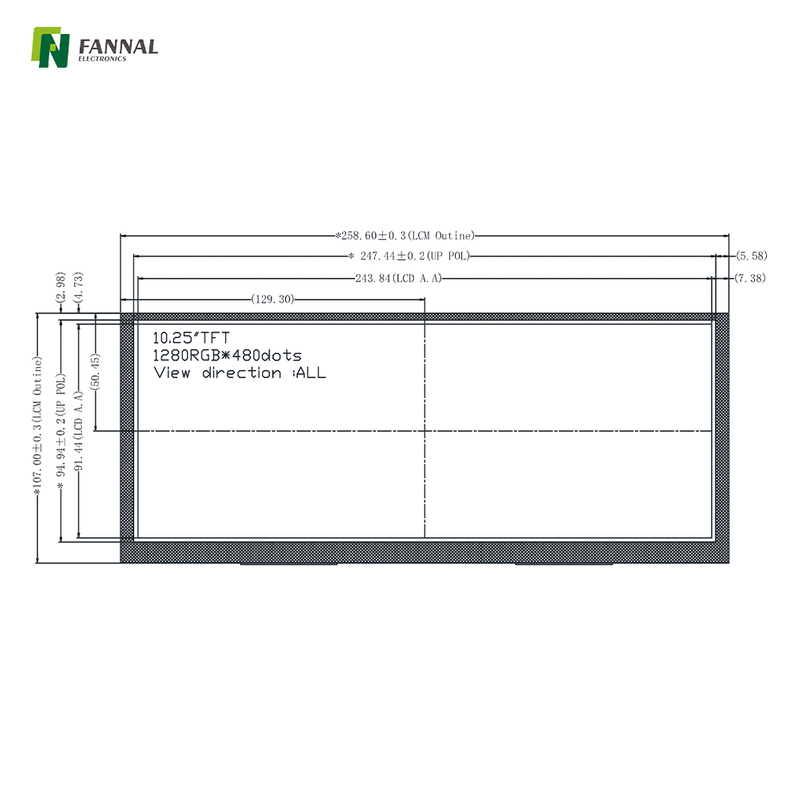

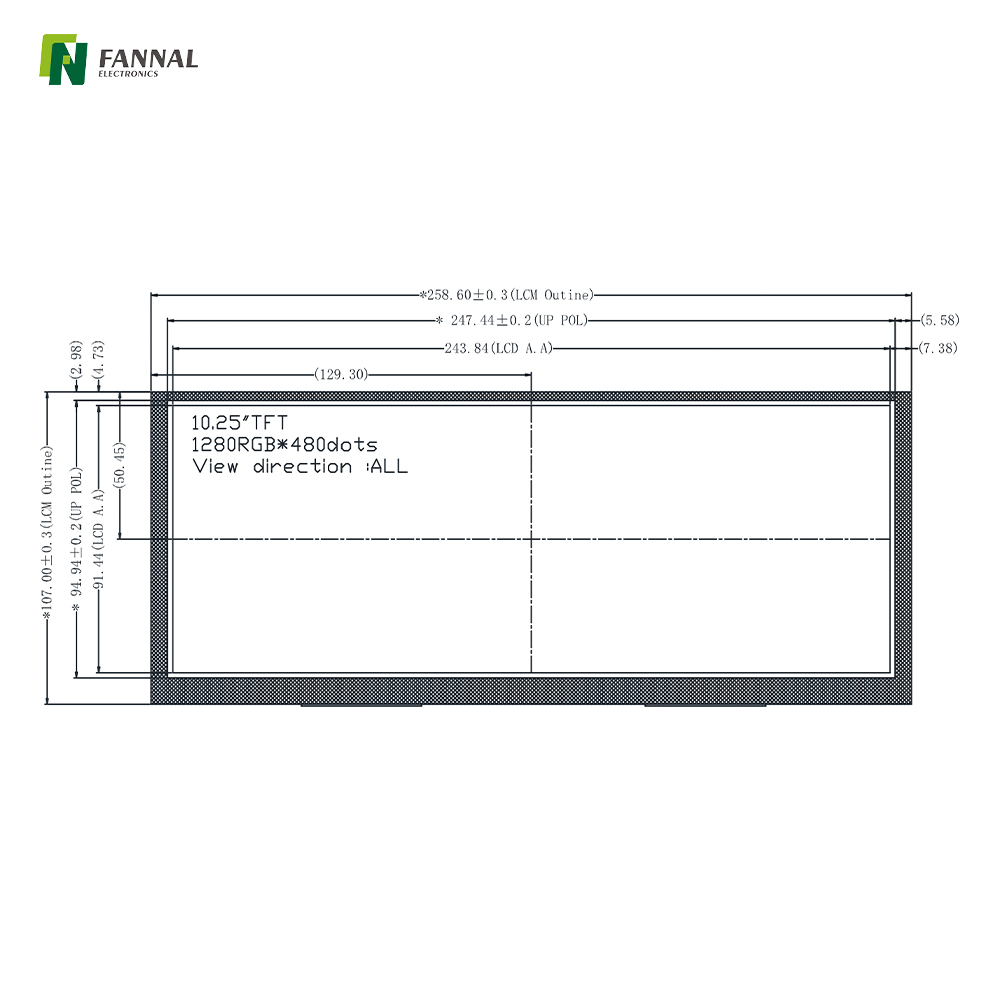

Disegno

Specifiche

Articolo	Descrizione	Unità
Dimensioni dello schermo LCD	10.25	pollice
Zona attiva	243,8 x 91,44	mm
Risoluzione	1280 x 480	px*
Angolo di visione	85/85/85/85	-
Luminanza	1000	cd/m²
Interfaccia	LVD	-
Modulo TP	FN1025D002A	-
Dimensione del contorno	258,6x107,0x6,36	mm

Applicazioni

Pannelli di controllo industriali e sistemi HMI
Apparecchiature per l"automazione industriale
Espositori montati su veicoli e per il trasporto
Espositori per apparecchiature mediche e diagnostiche
Sistemi di test, misurazione e monitoraggio
Sistemi embedded che richiedono display TFT ad alta luminosità

Personalizzazioni

● Opzioni di visualizzazione personalizzate

Pannello LCD

• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)

Progettazione dell"interfaccia

• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP

Luce posteriore

• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.

Scheda del conducente

• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.

• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65"

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6"	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32"	Eccellente per contrasto elevato e durata
Silicone	Fino a 32"	Ideale per applicazioni industriali robuste e di grandi dimensioni

Informazioni su FANNAL

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Certificati

FAQ

Q1: Questo display può essere integrato con sistemi embedded personalizzati?

R: Sì. L'interfaccia LVDS e l'ingombro meccanico standard consentono l'integrazione con la maggior parte dei controller integrati e dei sistemi industriali.

Q2: È possibile aggiungere un pannello touch a questo display?

R: Sì. Su richiesta, i pannelli touch capacitivi o resistivi possono essere forniti con schede AD abbinate.

Q3: Ci sono accessori di montaggio consigliati?

R: Sono disponibili dispositivi di montaggio, schede di retroilluminazione e cablaggi opzionali per semplificare l'installazione.

Q4: È possibile utilizzare il display in ambienti operativi continui?

R: Sì. Se adeguatamente integrato, il display è progettato per un uso continuo a lungo termine in applicazioni industriali.

Q5: È disponibile la personalizzazione per requisiti specifici del progetto?

R: Sì. FANNAL può regolare la progettazione meccanica, il tipo di connettore, la lunghezza dell'FPC e altri parametri specifici del progetto secondo necessità.
