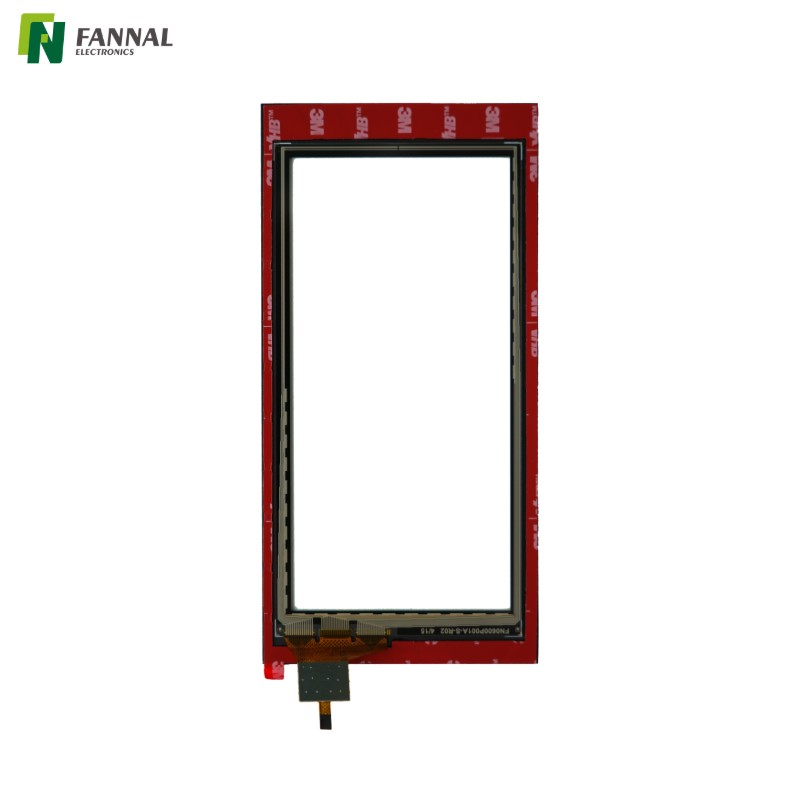

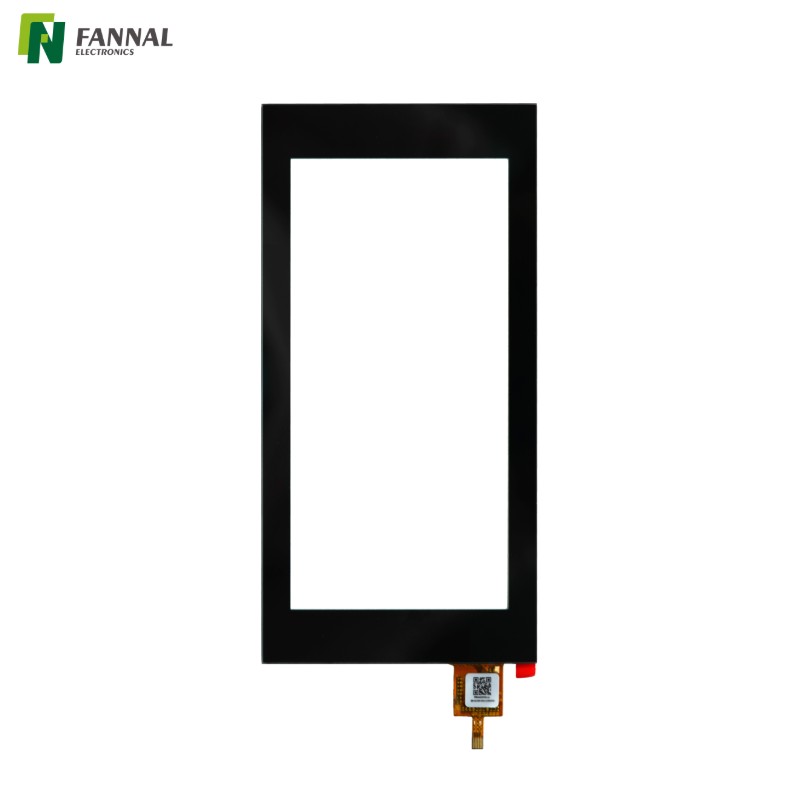

Pannello touch capacitivo industriale da 6,0 ' con interfaccia I²C

Applicazioni

Attrezzature industriali e da campo

Questo robusto pannello a sfioramento è particolarmente adatto per dispositivi industriali portatili e apparecchiature da campo portatili. L"ampio intervallo di temperature operative e la tolleranza all"umidità lo rendono ideale per terminali di fabbrica, palmari per la gestione dell"inventario e dispositivi di ispezione esterni che devono funzionare in modo affidabile in ambienti difficili.

Dispositivi medici e sanitari

Il tocco reattivo a 5 punti del pannello e la superficie resistente soddisfano le esigenze delle apparecchiature mediche portatili. Può essere integrato in dispositivi di monitoraggio dei pazienti, strumenti diagnostici mobili e terminali sanitari portatili dove igiene, affidabilità e facilità di pulizia sono essenziali.

Elettronica di consumo e portatile

Con il suo profilo sottile da 3,9 mm e l"eccellente trasmissione ottica, questo pannello touch si adatta naturalmente ai dispositivi consumer compatti. È adatto per sistemi di navigazione portatili, e-reader, dispositivi portatili per videogiochi e altri dispositivi elettronici personali in cui l"esperienza dell"utente e la chiarezza visiva sono importanti.

Automotive e trasporti

Le capacità di temperatura estese e la struttura robusta ne supportano l"uso in display montati su veicoli, terminali di gestione della flotta e sistemi di biglietteria per i trasporti. Mantiene prestazioni tattili costanti sia in condizioni di gelo che in ambienti estivi caldi.

Chioschi di vendita al dettaglio e di servizi

Questo pannello consente soluzioni self-service interattive per ambienti di vendita al dettaglio e di ospitalità. Dai terminali POS compatti ai chioschi informativi e ai sistemi di ordinazione, la sua funzionalità multi-touch supporta interazioni coinvolgenti con i clienti mentre la superficie resistente resiste all"uso quotidiano intenso.

Automobile	Sistemi di pagamento	Trasporto	E-bike
All"aperto	Pannelli industriali	Attrezzatura medica	Attrezzature per il fitness
Impianto di ingegneria	Moto	Distributore automatico	Domanda di casa

Personalizzazione: opzioni guidate dalla progettazione

FANNAL offre un"ampia personalizzazione per soddisfare i requisiti di integrazione automobilistica e industriale.

Sensore tattile

• Dimensioni fino a 65' strutture G+G oppure G+F+F

• Supporta multi-touch, tocco del guanto, resistenza all'acqua, rifiuto dei gesti e del palmo

• Grado industriale: –20°C ~ +70°C; Grado automobilistico: –30°C ~ +85°C

Controller touch (IC)

• Messa a punto e ottimizzazione interna del firmware

• Partner IC di fiducia: Microchip, EETI, ILITEK, FocalTech, GOODiX, Cypress

• Alta affidabilità , anti-interferenza, progettazione EMC

Lente di copertura

• Materiali: vetro (0,55–10 mm), PMMA (0,5–3,0 mm), PC (0,1–1,0 mm)

• Opzioni di progettazione: modellatura CNC, piegatura a caldo, vetro 2,5D/3D, stampa ceramica

• Trattamenti superficiali: AG/AR/AF , antimicrobico, antideflagrante

Incollaggio ottico

Interfaccia e meccanica

• Forma, lunghezza e definizione dei pin FPC/connettore personalizzati

• Schermatura EMI e trasmissione del segnale ottimizzata

• Supporta più conversioni di segnale: SPI, MCU, RGB, MIPI, LVDS, eDP

Informazioni su FANNAL

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Certificati

Domande frequenti

Q1: Qual è la differenza tra mXT336U e altri controller touch capacitivi per applicazioni industriali?

Atmel mXT336U offre una soppressione del rumore e un"autocalibrazione superiori rispetto ai controller generici. Supporta il multi-touch a 5 punti con riconoscimento dei gesti dedicato, riducendo il carico di elaborazione dell"MCU host. Per le implementazioni industriali, ciò significa un funzionamento stabile vicino a unità VFD e dispositivi elettronici di potenza in cui le interferenze elettriche sono comuni, a differenza dei controller di base che richiedono una schermatura aggiuntiva.

Q2: Questo pannello touch da 6,0 pollici può funzionare in modo affidabile in ambienti esterni con temperature estreme?

Sì, l"intervallo operativo da -20°C a +70°C supporta l"uso industriale all"aperto, sebbene l"esposizione diretta alla luce solare richieda un ulteriore miglioramento della luminosità o un collegamento ottico. La classificazione di conservazione da -30°C a +80°C garantisce la sopravvivenza durante la spedizione e le fermate stagionali. Per il funzionamento continuo all"aperto, prendere in considerazione l"aggiunta di un rivestimento antiriflesso e di un rivestimento resistente ai raggi UV come protezione secondaria.

Q3: Perché questo pannello utilizza I2C anziché USB per la comunicazione touch?

I2C all"indirizzo 0x41 fornisce una latenza deterministica essenziale per i sistemi HMI industriali in tempo reale, mentre USB introduce ritardi di polling variabili. I2C semplifica inoltre l"integrazione con i controller basati su ARM Cortex-M e RTOS senza la complessità dello stack host USB. Il compromesso è rappresentato da cavi più brevi: mantenere le tracce I2C sotto i 30 cm o utilizzare il buffering differenziale per distanze più lunghe.

Q4: La durezza superficiale 7H è sufficiente per un uso industriale intenso?

La durezza 7H (carico 750 g) resiste ai graffi provocati da chiavi, strumenti e particelle abrasive presenti nei pavimenti di produzione. Tuttavia, non è resistente agli urti: per ambienti con detriti volanti o potenziali collisioni, aggiungi un rivestimento in vetro temperato o uno schermo in policarbonato. La superficie non trattata consente inoltre la personalizzazione con rivestimenti AG (antiriflesso) o AF (anti-impronta) post-acquisto.

D5: In che modo la trasmittanza tattile dell"82% influisce sulla leggibilità del display in condizioni luminose?

La trasmittanza minima dell"82% mantiene una nitidezza del display accettabile per ambienti industriali interni e ombreggiati. In ambienti con elevata illuminazione ambientale (>10.000 lux), questo diventa un fattore limitante: abbinalo a display retroilluminati >1000 cd/m² o specifica il collegamento ottico per ridurre i riflessi interni. Per i chioschi esterni o i cruscotti dei veicoli, prendere in considerazione l"aggiornamento a pannelli di trasmittanza >90% con rivestimento AR.
