What makes a G+G capacitive touch panel suitable for industrial automation?

G+G (Glass + Glass) panels are ideal for industrial automation because the dual-glass structure offers high structural rigidity, superior optical clarity, and resistance to chemical corrosion or thermal expansion in harsh factory environments.

How does anti-glare treatment improve outdoor touch screen usability?

Anti-glare (AG) treatment uses etched glass surfaces to diffuse incident light, reducing specular reflection. This ensures sunlight readability and prevents 'mirror effects' on kiosks and outdoor human-machine interfaces (HMI).

How do I integrate this touch panel with existing industrial displays?

Integration is achieved via the standard I2C (IIC) interface using the mXT1664T3 controller. As a manufacturer, we provide custom FPC tail designs and firmware tuning to ensure seamless communication with your host LCD or TPM system.

What are the advantages of chemically strengthened glass for industrial touch screens?

Chemically strengthened glass, such as sodalime treated in a potassium salt bath, offers significantly higher surface compression than standard glass. This results in 7H+ hardness, superior scratch resistance, and higher IK impact ratings.

Is it possible to customize the touch panel for specific industrial applications?

Yes. Customization options include bespoke dimensions, 10-point multi-touch tuning, specialized surface treatments (AG/AR/AF), and optical bonding services to meet the specific mechanical requirements of your industrial project.

Casa » Prodotti » Touchscreen capacitivi » Pannello touch capacitivo da 15' | Multi-touch a 10 punti, antiriflesso

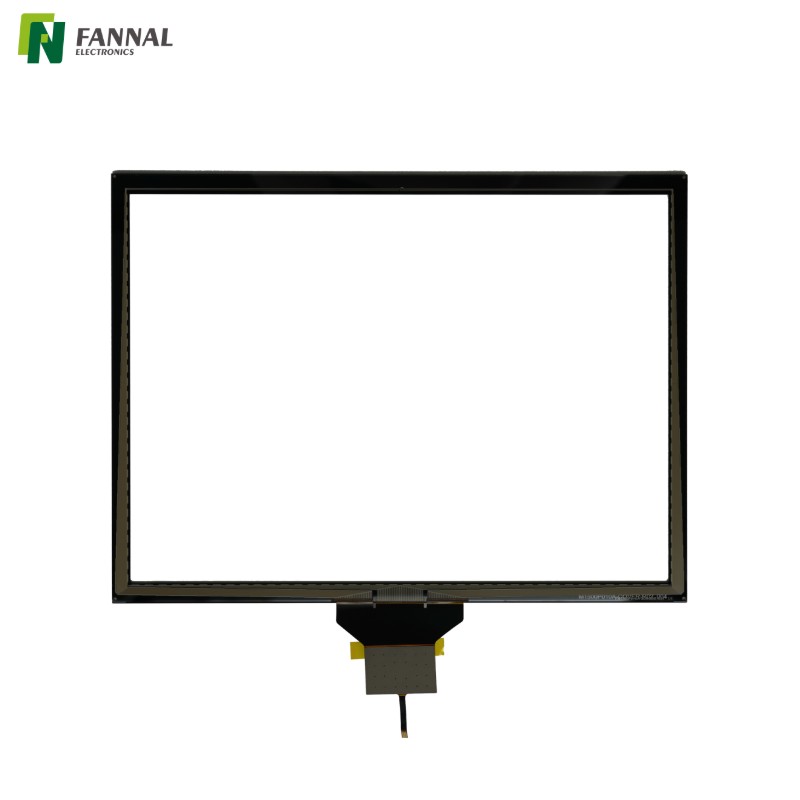

Pannello touch capacitivo da 15' | Multi-touch a 10 punti, antiriflesso

Pannello touch capacitivo G+G multi-touch industriale a 10 punti da 15'.

Modello:
FN1500P010A
marchio prodotto:
FANNAL
Dimensioni (pollici):
15
Copertina OD (mm):
347,4(A) x 271,3(V) x 3,95(P)
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Interfaccia TP:
IIC
TP VA (mm):
305,1(O)x229,1(V)
Struttura:
SOL+SO

Quantità:
Stato di disponibilità:





Inchiesta Aggiungi al carrello

Pannello touch capacitivo da 15'.

Descrizione del prodotto

Disegni e specifiche

Caso di studio industriale

Personalizzazioni

FAQ

In qualità di produttore specializzato di display touch personalizzati , progettiamo i nostri pannelli touch capacitivi G+G (vetro + vetro) da 15' per applicazioni industriali, mediche ed esterne esigenti. Dotato di multi-touch preciso a 10 punti, elevata trasmissione luminosa e superficie antiriflesso, questo pannello offre un'interazione reattiva anche in ambienti difficili. Con vetro di copertura rinforzato chimicamente e sensore ITO, mantiene un funzionamento affidabile a temperature comprese tra -20 °C e 70 °C, fornendo prestazioni durevoli a lungo termine per sistemi mission-critical.

Caratteristiche chiave

Multi-touch a 10 punti : tocco fluido e reattivo per l'input con le dita, che supporta applicazioni interattive avanzate.
Elevata durata : la durezza della superficie 7H resiste ai graffi e all'usura quotidiana.
Superficie antiriflesso : riduce i riflessi per una chiara visibilità in ambienti luminosi.
Materiali robusti : il vetro di copertura da 3,0 mm rinforzato chimicamente e il sensore ITO da 0,7 mm garantiscono affidabilità.
Ampio intervallo operativo : funziona costantemente a temperature comprese tra -20°C e 70°C.
Conformità industriale : certificazione RoHS-2.0 per un'implementazione sicura ed ecologica.
Facile integrazione : interfaccia I2C (IIC) compatibile con controller standard (mXT1664T3).

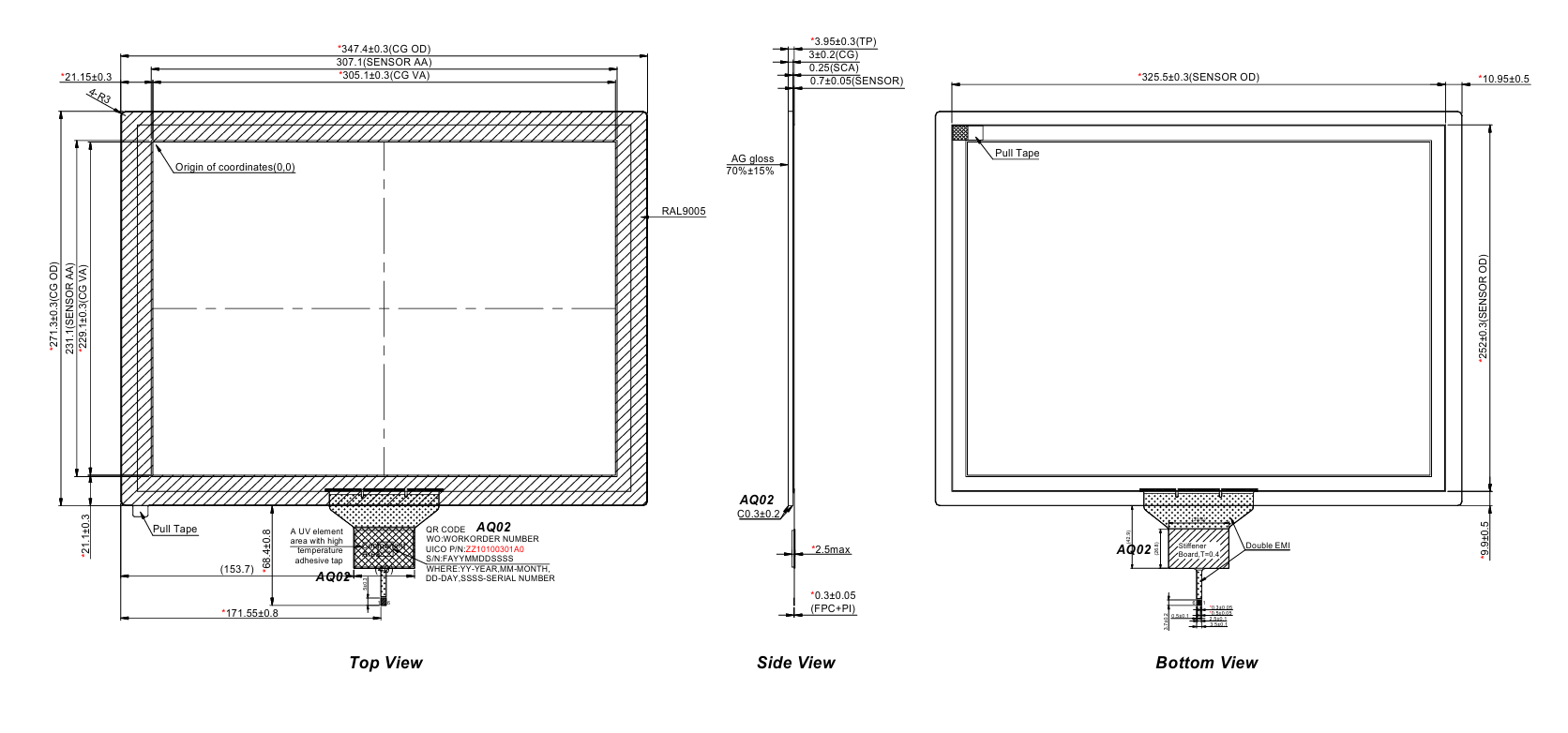

Disegno di FN1500P010A

Specifiche di FN1500P010A

Articolo	Specifiche	Unità/Osservazione
Struttura del prodotto	G+G (Vetro + Vetro)	—
Dimensione attiva	15,0 (diagonale)	Pollice
Dimensione del contorno	347,4(A) x 271,3(V) x 3,95(P)	mm
Visualizza area	305,1(O)x229,1(V)	mm
Controller touch (IC)	mXT1664T3	—
Toccare l"interfaccia	IIC (I2C)	—
Numero di punti di contatto	10 punti	Dito (essiccazione)
Trasmittanza	82% minimo	—
Durezza superficiale	≥ 7 ore	Carico 750 g
Trattamento superficiale	AG (antiriflesso)	—
Materiale/Spessore della copertura	Calce sodata chimicamente rinforzata	3,0 mm
Materiale/spessore del sensore	Vetro ITO	0,7 mm
Temperatura operativa	-20~+70	°C
Temperatura di conservazione	-30~+80	°C
Conformità ambientale	RoHS-2.0	—

Console di controllo per l"automazione industriale

La sfida:
le console di controllo industriali spesso funzionano in ambienti difficili con temperature elevate, polvere e frequenti interazioni con l'operatore. I pannelli touch standard potrebbero guastarsi, perdere reattività o usurarsi rapidamente, causando tempi di inattività e problemi di manutenzione.

La nostra soluzione:
In qualità di produttori di display touch personalizzati, abbiamo progettato un pannello touch capacitivo G+G da 15' con multi-touch a 10 punti per un funzionamento preciso. Il vetro rinforzato chimicamente e la superficie AG (antiriflesso) garantiscono resistenza ai graffi e chiara visibilità in condizioni di intensa illuminazione di fabbrica. Il pannello è progettato per resistere a temperature comprese tra -20°C e 70°C, mantenendo prestazioni touch costanti anche in condizioni difficili.

Risultati:

Funzionamento affidabile a lungo termine senza guasti al tocco.
Maggiore efficienza dell"operatore e costi di manutenzione ridotti.
Soluzione completamente integrata su misura per l"ambiente industriale del cliente.

Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65"

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile , touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

Servizio di incollaggio ottico personalizzato

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6"	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32"	Eccellente per contrasto elevato e durata
Silicone	Fino a 32"	Ideale per applicazioni industriali robuste e di grandi dimensioni

FAQ

1. Cosa rende un touch panel capacitivo G+G adatto all"automazione industriale?

I pannelli G+G offrono elevata durata, multi-touch preciso e resistenza a condizioni difficili. Ideale per console di fabbrica e sistemi HMI.

2. In che modo il trattamento antiriflesso migliora l"usabilità del touch screen all"aperto?

Il rivestimento AG riduce la riflessione e migliora la visibilità alla luce del sole. Garantisce un funzionamento touch accurato per chioschi e terminali esterni.

3. Come posso integrare questo pannello touch con i display industriali esistenti?

Supporta l"interfaccia I2C standard e il controller mXT1664T3. I servizi di integrazione personalizzati possono adattarlo al tuo sistema LCD o TPM.

4. Quali sono i vantaggi del vetro rinforzato chimicamente per i touch screen industriali?

Il vetro rinforzato chimicamente, come la calce sodata trattata in un bagno di sale di potassio, offre una compressione superficiale significativamente più elevata rispetto al vetro standard. Ciò si traduce in durezza 7H+, resistenza ai graffi superiore e rating di impatto IK più elevati.

5. È possibile personalizzare il touch panel per specifiche applicazioni industriali?

SÌ. Le opzioni di personalizzazione includono dimensioni su misura, regolazione multi-touch a 10 punti, trattamenti superficiali specializzati (AG/AR/AF) e servizi di incollaggio ottico per soddisfare i requisiti meccanici specifici del vostro progetto industriale.
