FN0400P005A
FANNAL
4
68,24*106,85*1,1
53,64*88,20
-20-70
-30-80
Microchip
Personalizzazione
IIC
52,44*87,00
SOL+SO
| Quantità: | |
|---|---|
Dimensioni (pollici) | 4 |
Codice prodotto | FN0400P005A |
Struttura | SOL+SO |
TP VA (mm) | 52,44*87,00 |
Copertura OD (mm) | 68,24*106,85*1,1 |
Diametro esterno del sensore | 53,64*88,20*0,55 |
Temp. di funzionamento (℃) | -20-70 |
Temp. di stoccaggio (℃) | -30-80 |
Interfaccia | IIC |
Numero di tocco | 5 |
CTP IC | Tecnologia dei microchip |
TFT da abbinare | Può essere scelto |
Adatto per interfacce touch su apparecchiature di automazione industriale, pannelli di controllo PLC e HMI di macchine in cui lo spazio è limitato ma è essenziale un input touch affidabile.
Ideale per sistemi e controller integrati che richiedono un pannello touch compatto e reattivo per menu, impostazioni e feedback sullo stato.
Utilizzato in strumenti portatili, dispositivi diagnostici portatili e strumenti di misurazione che richiedono input tattili intuitivi in un fattore di forma ridotto.
Applicabile a chioschi interattivi, terminali self-service e pannelli di controllo dell'accesso pubblico in cui un'interfaccia touch compatta migliora l'esperienza dell'utente.
Adatto per elettrodomestici intelligenti, pannelli di controllo consumer e piccoli dispositivi IoT che integrano un'interfaccia touch per l'interazione con l'utente.
|
|
|
|
|
|
|
|
|
|
|
|
Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:
• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner di pannelli affidabili: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)
• Forma, lunghezza e definizioni PIN personalizzate per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.
• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.
• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.
• Dimensioni disponibili: fino a 65'
• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche
• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo
• Temperatura operativa:
Grado industriale: –20°C ~ +70°C
Grado automobilistico: –30°C ~ +85°
• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali
• Opzioni materiali:
Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione
Incollaggio ottico | Gamma di dimensioni | Note |
OCA | Fino a 15,6' | Due linee di produzione completamente automatizzate per la produzione di grandi volumi |
LOCA/OCR | Fino a 32' | Eccellente per contrasto elevato e durata |
Silicone | Fino a 32' | Ideale per applicazioni industriali robuste e di grandi dimensioni |
Questo display touch TFT da 4 pollici supporta più opzioni di interfaccia a seconda del circuito integrato del controller selezionato e dei requisiti di sistema.
Interfaccia display: SPI, RGB (TTL), MIPI DSI
Interfaccia touch: I2C (standard), USB opzionale
Disponibili piedinatura FPC personalizzata e definizione del connettore
La selezione dell'interfaccia può essere allineata con l'architettura della scheda madre per garantire compatibilità e integrazione stabile.
 | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |

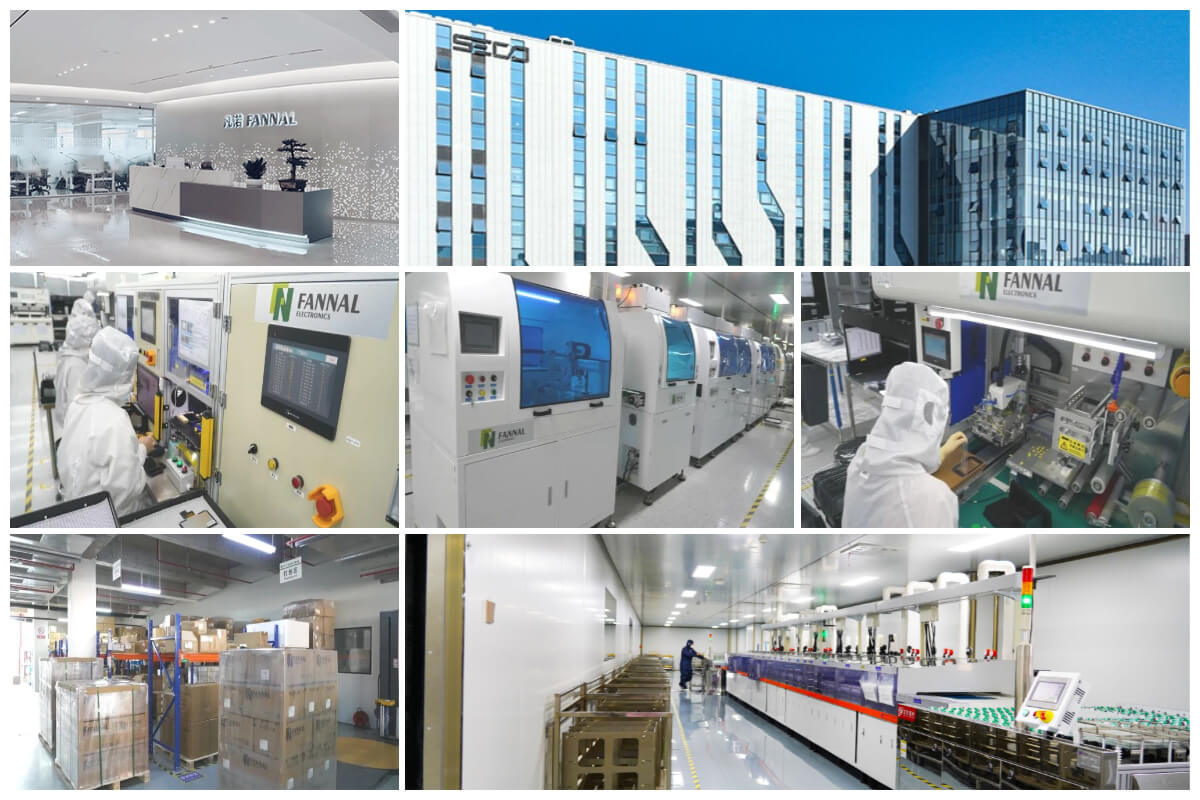

| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
Questo pannello viene generalmente utilizzato in interfacce di controllo compatte come strumenti diagnostici portatili, controller industriali portatili, piccoli pannelli HMI e dispositivi integrati dove lo spazio è limitato e prevale l'interazione con un solo tocco.
Il pannello comunica tramite IIC e richiede un driver del controller touch compatibile sull'MCU host o sul sistema integrato. Gli ingegneri dovrebbero verificare la compatibilità della tensione, il supporto del protocollo di comunicazione e l'allineamento del firmware durante lo sviluppo del sistema.
La struttura vetro su vetro migliora la durezza superficiale e la stabilità a lungo termine rispetto ai pannelli resistivi o ai design G+F. È più adatto per operazioni touch ripetute in ambienti commerciali o industriali leggeri.
Il pannello supporta il funzionamento in ambienti che vanno dalle fredde officine interne alle apparecchiature chiuse ad alta temperatura. Tuttavia, le prestazioni complessive dipendono dal design della custodia, dal metodo di collegamento e dalle caratteristiche del display.
SÌ. Il pannello viene fornito indipendente e può essere abbinato a diversi moduli TFT a seconda delle esigenze di risoluzione e allineamento meccanico. L'integrazione finale dovrebbe considerare l'allineamento dell'area di visualizzazione e il controllo della tolleranza meccanica.
