Selezionare la migliore interfaccia per il tuo modulo TFT: LVDS, MIPI DSI o HDMI?

Se hai mai acquistato display TFT per un dispositivo incorporato, sai già che il pannello stesso è solo metà della storia. L'interfaccia scelta (LVDS, MIPI DSI o HDMI) può determinare se il tuo progetto è stabile, facile da integrare, conveniente e scalabile per i modelli futuri. Abbiamo visto progetti in cui il display sembrava perfetto sulla carta, ma il sistema faticava con rumore, limiti di lunghezza dei cavi, complessità inaspettata del controller o avvio lento perché l'interfaccia non corrispondeva ai vincoli reali del prodotto.

Noi di Fannal Display lavoriamo con clienti che costruiscono di tutto, dai dispositivi medici e HMI industriali agli elettrodomestici intelligenti e alle apparecchiature portatili. Nella nostra esperienza, la "migliore interfaccia" non è mai una risposta universale. Dipende dalla piattaforma del processore, dagli obiettivi di risoluzione/frequenza fotogrammi, dalla lunghezza del cablaggio, dall"ambiente EMI, dal layout meccanico e dalla strategia di fornitura a lungo termine. La buona notizia è che una volta compresi i punti di forza e i compromessi di ciascuna interfaccia, la scelta diventa molto più semplice.

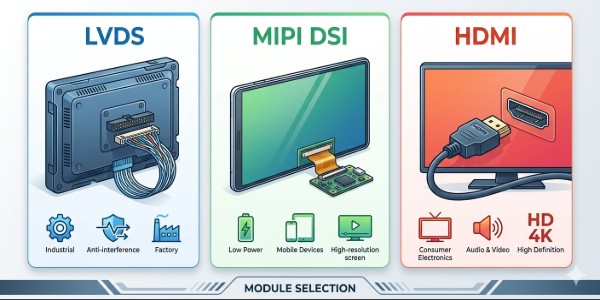

Panoramica rapida: cosa sono queste interfacce

Prima di confrontare, è utile inquadrare le tre interfacce in termini semplici:

• LVDS (segnalazione differenziale a bassa tensione) : un'interfaccia display incorporata di lunga data che invia dati pixel su coppie differenziali. Spesso utilizzato nelle connessioni di display interni industriali e con cavi più lunghi .

• MIPI DSI (Mobile Industry Processor Interface – Display Serial Interface) : un'interfaccia seriale moderna e ad alta velocità comune in smartphone, tablet e molti SoC integrati. Ottimizzato per dispositivi compatti e a basso consumo.

• HDMI (interfaccia multimediale ad alta definizione) : un'interfaccia orientata al consumatore/AV progettata per display esterni e interoperabilità plug-and-play. Conveniente, ma spesso più costoso in termini di costi/alimentazione/dimensioni del connettore per i moduli interni integrati.

Inizia con la domanda più importante: qual è l"architettura del tuo sistema?

In pratica, la piattaforma del processore spesso restringe le scelte più di qualsiasi scheda tecnica del display.

Se stai utilizzando un SoC integrato

Molti SoC integrati (in particolare processori di classe mobile o applicativi) supportano naturalmente MIPI DSI e talvolta LVDS tramite un bridge.

Se utilizzi un PC industriale o un SBC

I PC industriali e molti SBC spesso emettono facilmente HDMI e LVDS può richiedere schede o conversioni specifiche.

Se utilizzi un FPGA o un controller personalizzato

Potresti preferire LVDS per il controllo diretto del timing o utilizzare un ricevitore/bridge HDMI a seconda del tuo approccio progettuale.

Conclusione pratica: non scegliere prima il pannello e "sperare" che l"interfaccia funzioni più tardi. Scegli l"interfaccia che corrisponde alla tua piattaforma host e alla realtà del cablaggio del sistema, quindi seleziona il modulo TFT adatto.

LVDS: quando è la soluzione migliore

Perché molti progetti embedded scelgono ancora LVDS

LVDS è popolare nei dispositivi integrati e industriali perché è maturo, stabile e comunemente supportato dagli ecosistemi di controller del display.

LVDS è una scelta vincente quando hai bisogno di:

• robusto collegamento interno del display con cavi di pratica lunghezza

• buona immunità al rumore in ambienti industriali

• integrazione semplice per molte schede controller display integrate

• un percorso collaudato per a risoluzione medio-altamoduli

Vantaggi LVDS (mondo reale)

• Buone prestazioni EMI
  La segnalazione differenziale aiuta a respingere il rumore comune, che è importante negli armadi industriali, nei sistemi motorizzati e negli ambienti di elettronica di potenza.

• Lunghezza pratica del cavo
  Rispetto a molti segnali single-ended ad alta velocità, LVDS può essere più tollerante sulle distanze del cablaggio interno, soprattutto con cavo e messa a terra adeguati.

• L'ecosistema maturo
  LVDS è stato utilizzato per anni negli HMI industriali, nella strumentazione e negli schermi incorporati , quindi le risorse di debug e le pratiche di integrazione sono ben consolidate.

Limitazioni LVDS da pianificare

• Il numero di pin e l"ingombro dei cavi possono diventare un problema nei dispositivi compatti.

• Potenza maggiore rispetto a MIPI DSI in alcune implementazioni.

• Alcuni processori moderni non espongono più LVDS nativo, il che potrebbe richiedere un bridge.

MIPI DSI: la scelta compatta e moderna

Perché MIPI DSI domina i dispositivi mobili e molti nuovi progetti integrati

MIPI DSI è progettato per un"elevata larghezza di banda con meno pin e bassa potenza. Se il tuo dispositivo è compatto, alimentato a batteria o utilizza un SoC moderno, MIPI DSI diventa spesso l"interfaccia più naturale.

MIPI DSI è una scelta efficace quando hai bisogno di:

• cablaggio compatto e basso numero di pin

• comportamento energetico efficiente

• compatibilità con processori di classe mobile

• alta risoluzione in fattori di forma più piccoli

Vantaggi MIPI DSI (mondo reale)

• Basso numero di pin e larghezza di banda flessibile
  Le corsie scalano la larghezza di banda senza richiedere cablaggi di grandi dimensioni.

• Ottimo per layout compatti
  Cavi flessibili interni corti e stack meccanici stretti sono i punti in cui MIPI DSI brilla.

• Ideale per prodotti sensibili al consumo energetico
  Molti prodotti danno priorità all'efficienza energetica e MIPI è stato creato tenendo presente questo aspetto.

Limitazioni MIPI DSI da pianificare

• La distanza pratica del cavo più breve
  MIPI DSI è in genere la soluzione migliore per connessioni interne brevi. I percorsi più lunghi possono essere impegnativi e potrebbero richiedere un'attenta disposizione e schermatura.

• Maggiore sensibilità di integrazione
  L'integrità del segnale dipende fortemente dal layout del PCB, dal controllo dell'impedenza e dalla qualità del connettore.

• Complessità di driver e attivazione
  I pannelli MIPI DSI spesso richiedono sequenze di inizializzazione, tempistiche e parametri di configurazione corretti.

HDMI: integrazione semplice, ma non sempre la scelta integrata migliore

Perché l"HDMI è attraente

L"HDMI è conveniente perché è ampiamente supportato e spesso "funziona semplicemente" da un dispositivo host.

HDMI è una scelta efficace quando hai bisogno di:

• compatibilità plug-and-play

• comportamento simile a quello di un monitor esterno

• prototipazione veloce con PC o SBC

• cablaggio a lunga distanza rispetto a molte interfacce interne integrate

Vantaggi HDMI (mondo reale)

• Ecosistema universale
  Molti processori , SBC e PC emettono HDMI senza lavoro aggiuntivo.

• Prototipazione e convalida rapide
  L'HDMI semplifica i test in fase iniziale, soprattutto se si stanno convalidando le prestazioni dell'interfaccia utente o i contenuti video.

• Connettori standard e cavi noti
  Per alcuni progetti di prodotto, l'utilizzo di parti HDMI standard semplifica la logistica.

Limitazioni HDMI da pianificare

• Dimensioni del connettore e vincoli meccanici
  I connettori HDMI sono più grandi delle soluzioni MIPI flex.

• L'overhead di alimentazione e conversione
  HDMI può richiedere circuiti aggiuntivi e può aumentare il costo della distinta base per un display incorporato interno.

• Non sempre ideali per dispositivi industriali sigillati
  I connettori di tipo esterno possono aggiungere problemi di tenuta e affidabilità.

Tabella comparativa: LVDS vs MIPI DSI vs HDMI per display TFT

Come scegliere: una checklist decisionale passo passo

Passaggio 1: conferma l"output dell"host

• La tua scheda dispone di MIPI DSI nativo?

• Ha l"uscita LVDS o solo tramite bridge?

• L'HDMI è già disponibile e stabile ?

Se il tuo host supporta naturalmente un"interfaccia, questa spesso diventa il miglior punto di partenza.

Passaggio 2: definire la lunghezza del cavo e il layout meccanico

• Se il display è vicino alla scheda principale (flex corto), MIPI DSI è spesso eccellente.

• Se il display è più lontano in un armadio o in un contenitore di grandi dimensioni, LVDS potrebbe essere più indulgente.

• Se l'architettura del tuo sistema è simile a quella di un PC/SBC o necessita di cavi standard, l'HDMI potrebbe essere la soluzione più semplice.

Passaggio 3: considerare le EMI e l"ambiente

Gli ambienti industriali con motori, relè e commutazioni ad alta corrente favoriscono una segnalazione robusta e un"attenta messa a terra.

LVDS è spesso una scelta comoda nei cabinet rumorosi, mentre MIPI DSI richiede una maggiore disciplina del layout.

Passaggio 4: soddisfare le esigenze di risoluzione e aggiornamento

Tutti e tre possono supportare risoluzioni comuni, ma la "migliore" pratica dipende dalla piattaforma, dal numero di corsie (MIPI) e dalla larghezza di banda disponibile.

Passaggio 5: pianificare il caricamento e il carico di lavoro del software

• Se vuoi che i problemi di inizializzazione del pannello siano minimi, HD MI può essere la soluzione più semplice.

• Se hai Linux/Android integrato e driver pronti, MIPI DSI è molto efficiente.

• L'LVDS è generalmente stabile, ma può coinvolgere parametri di regolazione e temporizzazione del controller.

Passaggio 6: pensare all’approvvigionamento e al servizio a lungo termine

Per i progetti di produzione, l’affidabilità include:

• alimentazione del connettore stabile

• disponibilità costante dei pannelli

• cablaggi standardizzati

• facilità di sostituzione sul campo

A volte LVDS vince semplicemente perché è più facile fornire assistenza sul campo.

Conclusione

La scelta dell"interfaccia migliore per il tuo modulo display TFT si riduce alla scelta dell"interfaccia che si adatta alla tua piattaforma e alle reali condizioni di installazione. LVDS è spesso un affidabile cavallo di battaglia industriale per pratici cablaggi interni. MIPI DSI è ideale per dispositivi embedded compatti e moderni che danno priorità al basso numero di pin e all"efficienza. L"HDMI è eccellente per la compatibilità universale e la prototipazione rapida, in particolare con sistemi basati su PC o SBC. La scelta "migliore" è quella che offre prestazioni stabili con il minor rischio di integrazione per il tuo prodotto.

Per saperne di più sulle opzioni del modulo TFT e sul supporto per la corrispondenza dell'interfaccia, ti invitiamo a visitare www.fannaldisplay.com per ottenere maggiori informazioni o contattare il nostro team.

FAQ

1) Quale interfaccia è migliore per i display TFT compatti nei dispositivi embedded?

In molti progetti compatti con SoC moderni, MIPI DSI è una scelta vincente perché supporta un'elevata larghezza di banda con un basso numero di pin e un'integrazione efficiente.

2) LVDS è ancora una buona opzione per i progetti di moduli TFT industriali?

SÌ. L'LVDS rimane ampiamente utilizzato nei sistemi industriali perché è maturo, stabile e spesso più tollerante per le lunghezze pratiche dei cavi interni.

3) Quando dovrei scegliere HDMI per un modulo TFT?

L"HDMI è spesso la soluzione migliore quando si utilizza un host in stile SBC/PC, si desidera un comportamento plug-and-play o si ha bisogno di prototipazione e convalida rapide.

4) Cosa causa un comportamento instabile di un modulo TFT dopo la selezione dell"interfaccia?

Le cause più comuni includono scarsa integrità del segnale dovuta alla lunghezza o al percorso del cavo, inizializzazione/sincronizzazione errata (in particolare per MIPI DSI) e messa a terra/controllo EMI inadeguato.
