Why is a 7″ capacitive touch screen ideal for industrial HMIs?

Its robust G+G structure and stable multi-touch response ensure reliable operation in harsh environments like factory floors, outdoor kiosks, or cold storage.

Can it handle extreme temperatures and continuous use?

Yes. Designed for –20°C to 70°C operation and long-term durability, it supports 24/7 industrial applications without performance degradation.

How does it integrate with existing displays and control systems?

With an IIC interface and flexible TFT compatibility, it can be seamlessly embedded into control panels, embedded devices, or industrial HMIs.

Can operators use it with gloves or stylus?

Yes. The EETI CTP IC allows precise touch detection even through light gloves or with a stylus, improving usability in industrial workflows.

Casa » Prodotti » Touchscreen capacitivi » Touch screen capacitivo da 7 pollici per applicazioni industriali

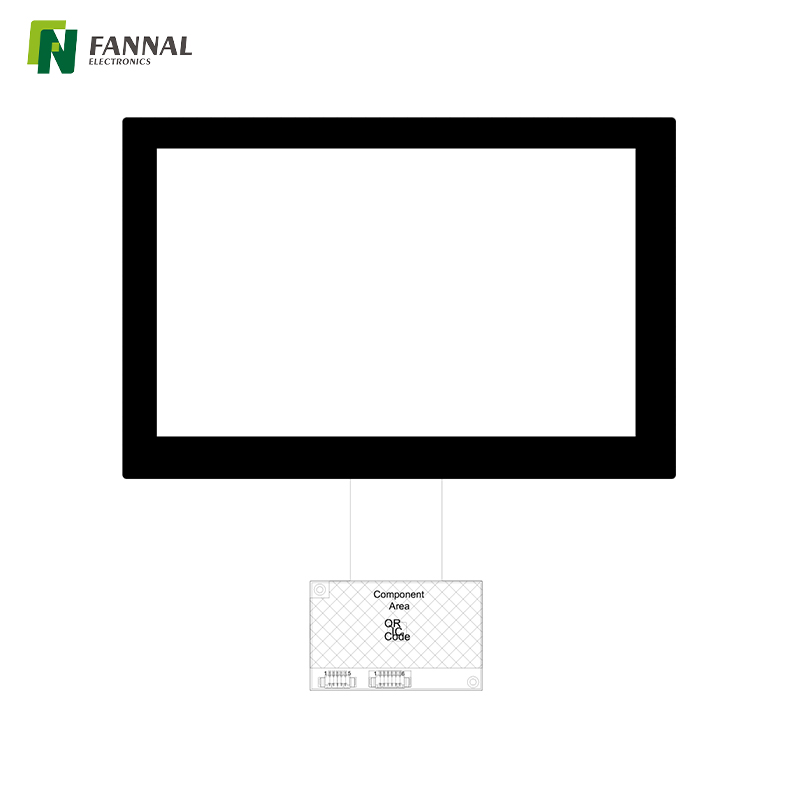

Touch screen capacitivo da 7 pollici per applicazioni industriali

PCAP da 7 pollici

Modello:
FN0700P135A
Dimensioni (pollici):
7
Copertina OD (mm):
177,00*115,62*1,1
Sensore OD:
155,00*101,04*0,55
Operation temp (℃):
-20-70
Temp di archiviazione (℃):
-30-80
CTP IC:
EETI
Display:
Può essere scelto
Interfaccia TP:
IIC
TP VA (mm):
153,20*92,24
Struttura:
SOL+SO

Quantità:
Stato di disponibilità:





Inchiesta Aggiungi al carrello Scaricamento

Touchscreen capacitivo da 7 pollici produttori di touch screen Touch -screen personalizzati

Disegno e specifiche

Applicazione

Caso di studio

Personalizzazione

Informazioni su FANNAL

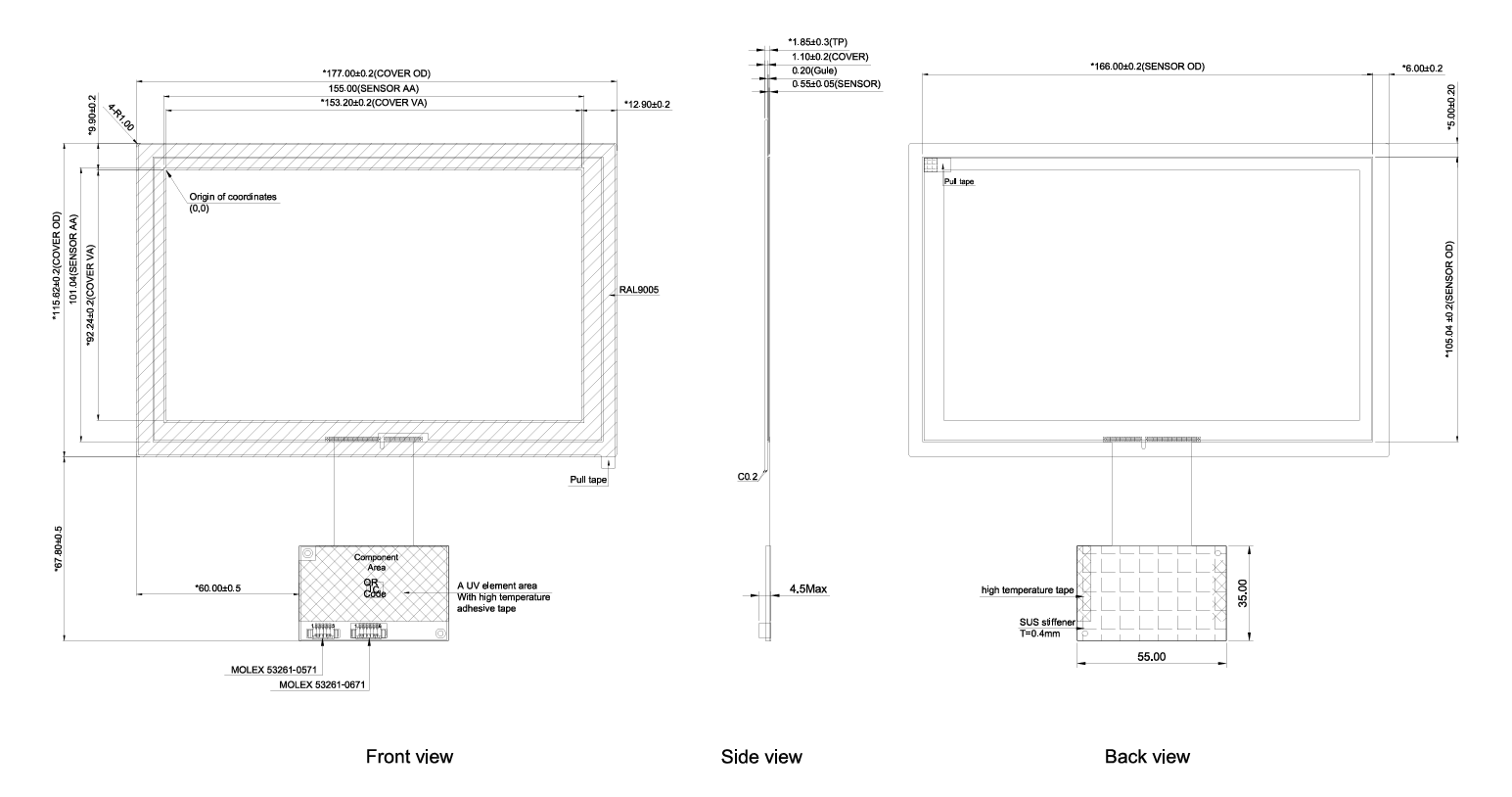

Disegno

屏幕截图 2024-10-07 172036

Specifiche

Dimensioni (pollici)	7.0
Codice prodotto	FN0700P135A
Struttura	SOL+SO
TP VA (mm)	153,20*92,24
Copertura OD (mm)	177,00115,621,1
Diametro esterno del sensore	155,00101,040,55
Temp. di funzionamento (℃)	-20-70
Temp. di stoccaggio (℃)	-30-80
Interfaccia	IIC
Numero di tocco	10
CTP IC	EETI
TFT da abbinare	Può essere scelto

Applicazione

Applicazioni industriali per touch screen capacitivo da 7 pollici:

Interfacce uomo-macchina (HMI): utilizzate nei sistemi di controllo per fornire agli operatori un accesso intuitivo alle impostazioni e allo stato dei macchinari.
Apparecchiature di automazione: ideali per i controlli touchscreen nei sistemi automatizzati, consentendo un facile monitoraggio e regolazione.
Pannelli di controllo del processo: implementati in vari processi produttivi per la visualizzazione dei dati in tempo reale e il controllo operativo.
Dispositivi medici: utilizzati in apparecchiature mediche per il monitoraggio dei pazienti e strumenti diagnostici, migliorando l'usabilità in ambito sanitario.
Robotica: funge da interfaccia per i sistemi di controllo robotici, consentendo input e feedback precisi.
Logistica e gestione del magazzino: integrata nei sistemi di gestione dell'inventario e nei processi di spedizione per un tracciamento e un funzionamento efficienti.
Sistemi di trasporto: presenti nei cruscotti dei veicoli e nei sistemi di trasporto pubblico, forniscono navigazione e accesso alle informazioni di facile utilizzo.
Soluzioni Smart Factory: supporta le iniziative dell’Industria 4.0 facilitando la connettività e l’interazione negli ambienti di produzione intelligente.
Monitoraggio ambientale: utilizzato nei sistemi che tengono traccia delle condizioni ambientali, consentendo un facile inserimento e analisi dei dati.
Formazione e simulazione: applicati in dispositivi di formazione per competenze industriali, fornendo esperienze di apprendimento interattive.

Attrezzature mediche

Sistemi di pagamento

Trasporti

Bici elettrica

All'aperto

Pannelli industriali

automobilistiche

Impianto di ingegneria

Distributore automatico

~!phoenix_varTXT18!~

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

Caso di studio

Situazione del cliente:
Un produttore di linee di assemblaggio automatizzate necessitava di un pannello touch da 7″ per i pannelli di controllo operatore. Le sfide che hanno dovuto affrontare includevano:

Gli operatori avevano bisogno di navigare rapidamente tra più funzioni su un piccolo schermo utilizzando gesti multi-touch.
I pannelli sono stati esposti a temperature estreme (celle frigorifere e linee di produzione calde).
La manipolazione frequente ha causato graffi e urti occasionali , rischiando tempi di inattività.
La soluzione doveva integrarsi perfettamente con i display TFT esistenti.

La nostra soluzione:
abbiamo consigliato FN0700P135A , un touch screen capacitivo G+G che ha risolto tutti i punti critici:

Multi-touch a 10 punti per un controllo preciso e reattivo
Robusta struttura G+G per resistere a graffi e urti
Ampia temperatura operativa (da –20°C a 70°C) per garantire affidabilità
Compatibilità TFT flessibile per adattarsi ai display esistenti

Personalizzazione

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65'

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6'	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32'	Eccellente per contrasto elevato e durata
Silicone	Fino a 32'	Ideale per applicazioni industriali robuste e di grandi dimensioni

Display TFT:

Produzione: Prodotto internamente
Prestazioni: leggibile alla luce solare e funziona in un ampio intervallo di temperature
Tecnologia: tecnologia IPS TFT con qualità di livello automobilistico

Informazioni su FANNAL

FANNAL, fondata nel 2011, è uno specialista in soluzioni display touch e fornisce prodotti e servizi tecnici di alta qualità in tutto il mondo. Progettiamo e produciamo internamente display personalizzati, touch screen PCAP e collegamento ottico. Le nostre soluzioni servono applicazioni industriali, esterne, mediche, automobilistiche e di altro tipo.

Siamo un'azienda high-tech in rapida crescita, sostenuta finanziariamente da SECO , leader europeo nei dispositivi elettronici e nell'informatica integrata. Possediamo le certificazioni ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . I nostri prodotti sono conformi a REACH e RoHS , con rapporti di prova o dichiarazioni disponibili su richiesta.

Con qualità stabile e supporto tecnico, FANNAL aiuta i clienti a rimanere competitivi e a differenziare i loro prodotti a livello globale.

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

FAQ

1. Perché un touch screen capacitivo da 7″ è ideale per gli HMI industriali?
La sua robusta struttura G+G e la stabile risposta multi-touch garantiscono un funzionamento affidabile in ambienti difficili come stabilimenti, chioschi all'aperto o celle frigorifere.

2. Può sopportare temperature estreme e un uso continuo?
SÌ. Progettato per il funzionamento a temperature comprese tra –20°C e 70°C e per una lunga durata, supporta applicazioni industriali 24 ore su 24, 7 giorni su 7, senza degrado delle prestazioni.

3. Come si integra con i display e i sistemi di controllo esistenti?
Con un'interfaccia IIC e una compatibilità TFT flessibile, può essere integrato perfettamente in pannelli di controllo, dispositivi integrati o HMI industriali.

4. Gli operatori possono utilizzarlo con guanti o stilo?
SÌ. L' EETI CTP IC consente un rilevamento preciso del tocco anche attraverso guanti leggeri o con uno stilo, migliorando l'usabilità nei flussi di lavoro industriali.
