Casa » Prodotti » Touchscreen capacitivi » Il vetro di copertura del touch screen capacitivo da 8,0 ' può essere personalizzato

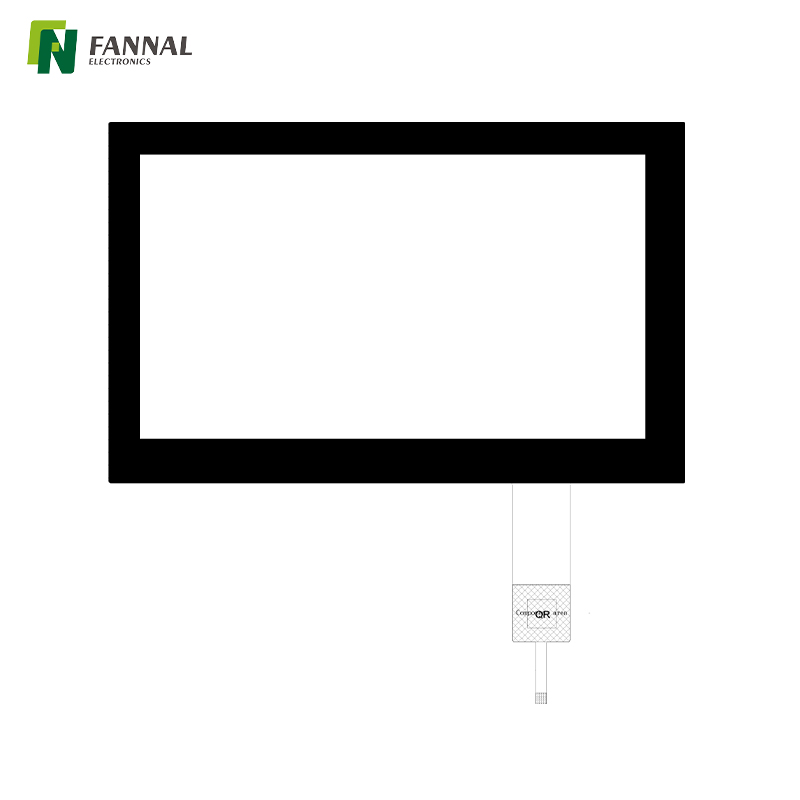

Il vetro di copertura del touch screen capacitivo da 8,0 ' può essere personalizzato

PCAP da 8 pollici

Modello:
FN0800P015A
Dimensioni (pollici):
8
Copertina OD (mm):
202,80*126,90*1,1
Sensore OD:
180,00*103,50*1,10
Operation temp (℃):
-20-70
Temp di archiviazione (℃):
-30-80
CTP IC:
Microchip
Display:
Può essere scelto
Interfaccia TP:
IIC
TP VA (mm):
177,44*100,16
Struttura:
SOL+SO

Quantità:
Stato di disponibilità:





Inchiesta Aggiungi al carrello Scaricamento

Touchscreen capacitivo produttori di display touch screen touch screen personalizzato

Disegni e specifiche

Applicazioni

Opzioni di personalizzazione

Informazioni su FANNAL

FAQ

Il touch screen capacitivo da 8,0 pollici di FANNAL offre prestazioni multi-touch precise e un funzionamento affidabile per HMI industriali, sistemi integrati e pannelli di controllo.

La sua resistente struttura G+G garantisce stabilità a lungo termine, mentre il modulo touch è progettato per funzionare in ambienti industriali difficili.

Il display supporta la personalizzazione , inclusa l'integrazione con moduli TFT compatibili, design del vetro di copertura su misura e regolazioni meccaniche o ottiche specifiche del progetto.

Con particolare attenzione alla risposta al tocco fluida, agli ampi angoli di visione e all'affidabilità a lungo termine , questo touchscreen aiuta a semplificare l'integrazione del sistema fornendo al contempo un'esperienza utente migliorata per gli operatori in applicazioni industriali o integrate.

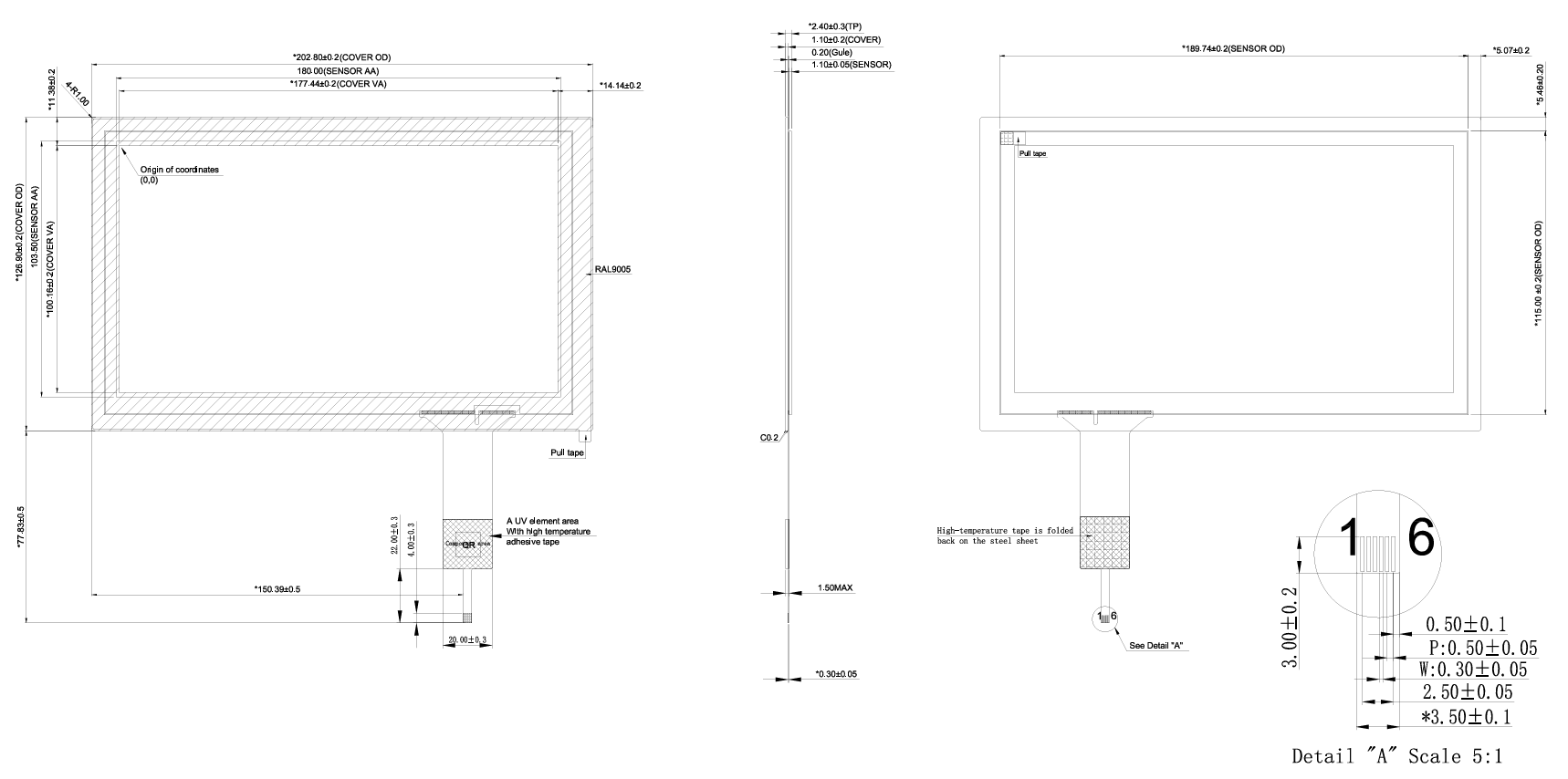

Disegno

Specifiche generali

Specifiche	Valore
Dimensioni (pollici)	8.0
Codice prodotto	FN0800P015A
Struttura	SOL+SO
TP VA (mm)	177,44*100,16
Copertura OD (mm)	202,80126,901,1
Diametro esterno del sensore	180,00103,501,10
Temp. di funzionamento (℃)	-20-70
Temp. di stoccaggio (℃)	-30-80
Interfaccia	IIC
Numero di tocco	10
CTP IC	Tecnologia dei microchip
TFT da abbinare	Può essere scelto

Applicazioni

Pannelli HMI industriali : i touch screen capacitivi da 8,0 pollici sono ampiamente utilizzati nei pannelli HMI industriali e nei sistemi di controllo integrati , fornendo input tattili durevoli e precisi per il funzionamento dei macchinari.
Sistemi integrati : ideali per dispositivi integrati che richiedono funzionalità multi-touch stabile , integrazione fluida con microcontrollori e funzionamento affidabile in ambienti industriali o medici.
Chioschi self-service : i display touch capacitivi da 8 pollici offrono un'interazione utente reattiva e intuitiva , adatti per chioschi, sistemi POS o terminali interattivi.
Interfacce automobilistiche : possono essere integrate nei cruscotti dei veicoli o nei pannelli di controllo di bordo , offrendo input tattili resistenti agli urti e ad alta precisione per le interazioni tra conducente e passeggero.
Pannelli per apparecchiature mediche : moduli touch capacitivi affidabili per sistemi di monitoraggio medico e apparecchiature diagnostiche, che garantiscono input tattili pulibili, durevoli e precisi.

Caso di studio: Pannello di controllo HMI industriale

Esigenza del cliente:
un produttore di automazione industriale aveva bisogno di un pannello di controllo HMI compatto con funzionalità multi-touch affidabili. Gli operatori richiedevano una risposta al tocco precisa , resistenza per l'uso in fabbrica a lungo termine e una facile integrazione con un controller integrato esistente.

Sfide tecniche:

Garantire un multi-touch stabile a 10 punti in condizioni di funzionamento industriale continuo
Mantenimento della precisione e della reattività in ampi intervalli di temperature
Integrazione del pannello touch con un modulo TFT personalizzato e vetro di copertura protettivo

FANNAL Soluzione:
FANNAL ha fornito un touch screen capacitivo G+G da 8,0 pollici con controller Microchip IIC , completamente personalizzato per soddisfare il display TFT e i requisiti meccanici del cliente. Supporto tecnico per ottimizzazione touch e firmware ottimizzati per prestazioni stabili.

Risultato:
il modulo touch ha fornito input precisi e affidabili per il pannello HMI, consentendo agli operatori di interagire in modo efficiente con il sistema. Ora viene utilizzato nelle apparecchiature di automazione industriale del cliente , soddisfacendo sia i requisiti di prestazioni che quelli di durata.

Opzioni di personalizzazione

Opzioni touchscreen personalizzate

Sensore tattile

Misure disponibili: fino a 65 pollici
Strutture sensore: G+G / G+F+F
Progettato per ambienti industriali e automobilistici

Funzionalità tattili supportate:

Multitouch
Tocco impermeabile
Tocco del guanto
Stilo passivo
Controllo dei gesti
Rifiuto del palmo

Opzioni della temperatura operativa:

Industriale: –20°C ~ 70°C
Settore automobilistico: –30°C ~ 85°C

Controller touch (IC)

Partner IC supportati: EETI, ILITEK, Goodix, FocalTech, Cypress, Microchip
FANNAL tuning interno del firmware e ottimizzazione del tocco
Eccellente capacità anti-interferenza
Progettato per la stabilità industriale a lungo termine
Supporto tecnico EMC per la conformità EMI/RFI

Lente di copertura

Opzioni materiali:

Vetro: 0,55 – 10,0 mm
PMMA: 0,5 – 3,0 mm
PC: 0,1 – 1,0 mm

Design della copertina personalizzata:

Lavorazione CNC
Piegatura a caldo
Vetro di copertura 2,5D/3D
Stampa ceramica
Strutture integrate in PMMA

Trattamenti superficiali disponibili:

AG/AR/AF (trattamenti ottici 3A)
Rivestimento antimicrobico
Rinforzo antiesplosione

Opzioni di incollaggio ottico

FANNAL fornisce molteplici tecnologie di collegamento ottico per migliorare la leggibilità del display, la durata e l'affidabilità ambientale.

Metodo di unione	Caratteristiche	delle dimensioni supportate
OCA	Fino a 15,6'	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32'	Eccellente chiarezza ottica e contrasto migliorato
Incollaggio siliconico	Fino a 32'	Ideale per display industriali robusti e di grandi dimensioni

Il bonding ottico aiuta:

Migliora la leggibilità alla luce solare
Ridurre la riflessione interna
Aumenta la resistenza agli urti
Migliora l'affidabilità a lungo termine

Informazioni su FANNAL

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Certificati

FAQ

Q1: Questo touch screen può essere integrato con il modulo TFT?

SÌ. FANNAL fornisce supporto tecnico per garantire un'integrazione perfetta con i TFT compatibili, inclusi allineamento, regolazione del firmware e collegamento ottico per l'affidabilità industriale.

Q2: Come si comporta il pannello nel funzionamento industriale continuo?

Il modulo touch è progettato per un funzionamento stabile e a lungo termine in ambienti embedded e industriali, con firmware ottimizzato e design robusto del circuito integrato per una risposta multi-touch coerente.

Q3: Potete adattare la funzionalità touch per applicazioni specifiche?

SÌ. FANNAL può personalizzare firmware, riconoscimento dei gesti e impostazioni di tocco dei guanti , consentendo al pannello a sfioramento di soddisfare in modo efficiente requisiti applicativi unici.

Q4: Che tipo di supporto è disponibile per l"integrazione del sistema?

Il nostro team di ingegneri fornisce assistenza nell'adattamento dell'interfaccia, nel montaggio meccanico e nell'ottimizzazione EMI/EMC , aiutando i clienti a integrare perfettamente il touch screen nei loro sistemi.
