FN0650P001A
6.5
155,98*127,46*3,9
-20 ~ 70
-30 ~ 80
IIC
133,98(A)x100,86(V)
SOL+SO
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

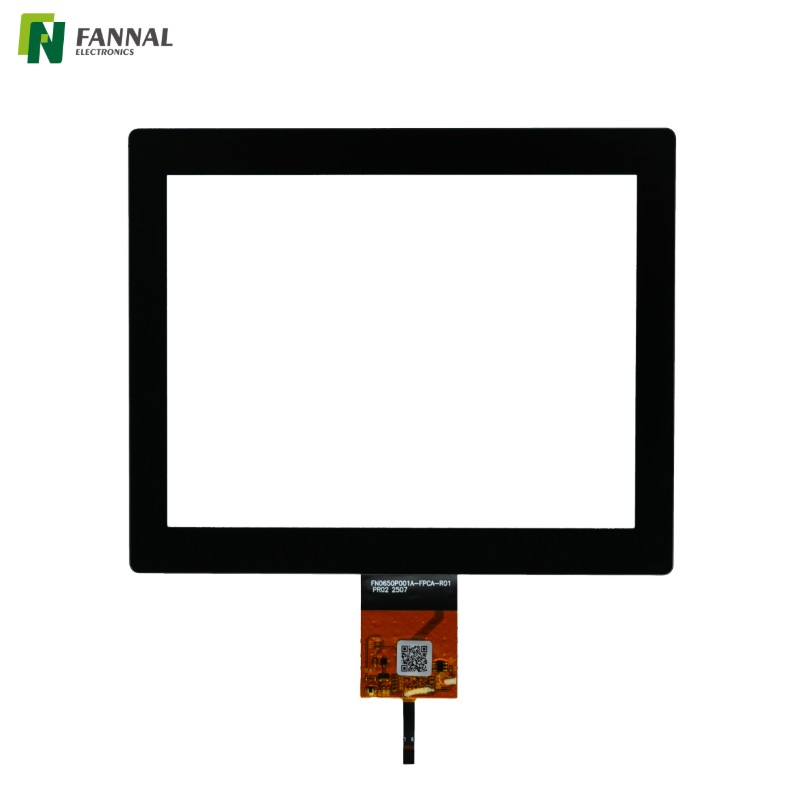

Questo pannello touch capacitivo G+G da 6,5 pollici è progettato per applicazioni industriali e embedded che richiedono prestazioni multi-touch stabili e durata meccanica.
Dotato di un vetro di copertura rinforzato chimicamente da 3,0 mm e di un controller touch mxT1664T3, supporta il tocco a 10 punti con entrambe le interfacce IIC. Il pannello funziona in modo affidabile in ambienti da -20°C a +70°C, rendendolo adatto per terminali HMI e sistemi di visualizzazione integrati.
Struttura G+G con vetro di copertura da 3,0 mm
Superficie rinforzata chimicamente (≥7H)
Multi-touch a 10 punti (dito)
Interfaccia IIC
Intervallo operativo -20°C ~ +70°C
Conformità RoHS-2.0

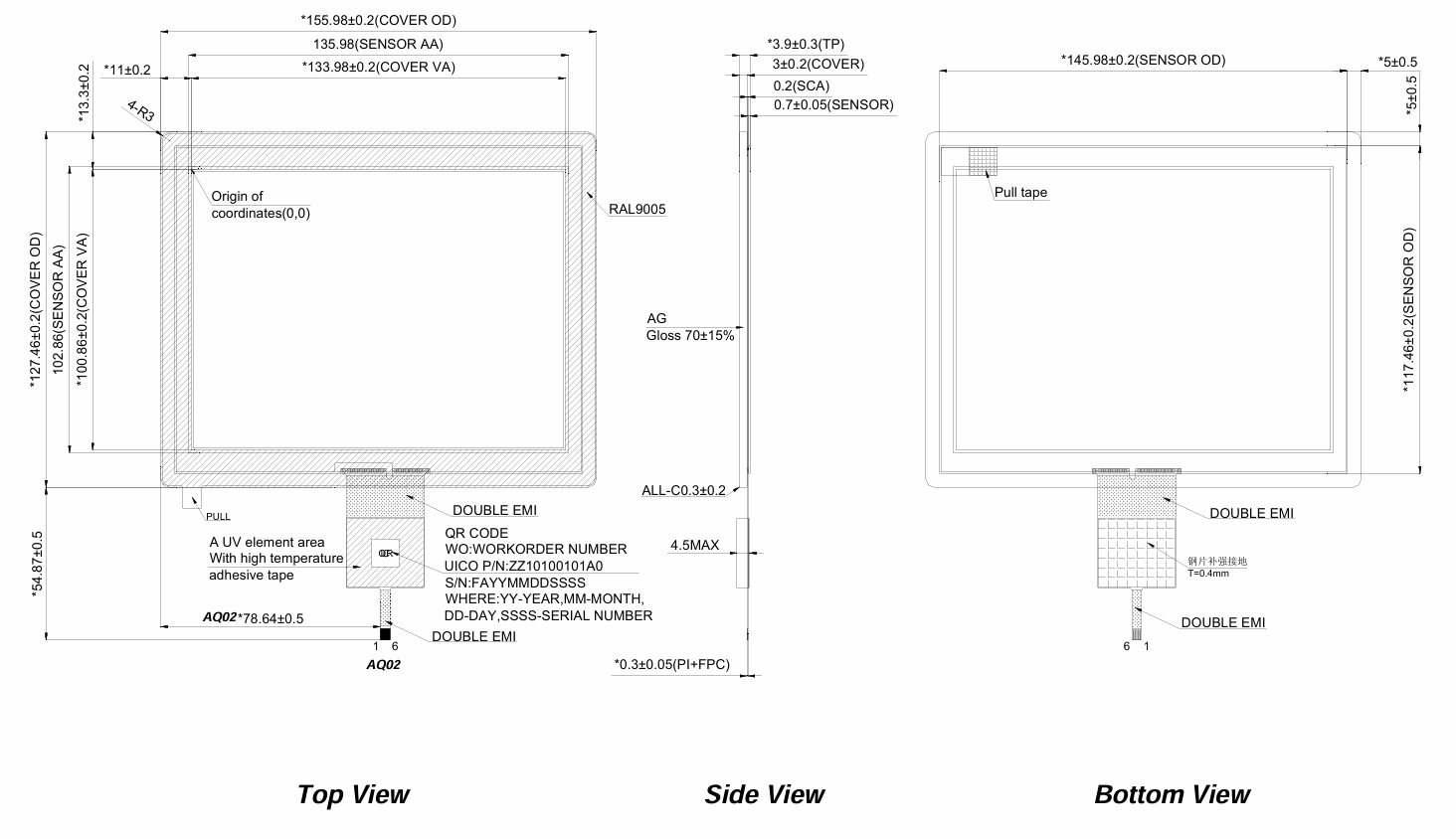

Disegno
Specifiche
Categoria | Articolo | Specifiche | Unità/Osservazione |
Meccanico | Dimensione attiva TP | 6,5 (diagonale) | Pollice |
Dimensioni contorno TP | 155,98(A) x 127,46(V) x 3,9(P) | mm | |
Visualizza area | 133,98(A)x100,86(V) | mm | |
Struttura | Struttura del prodotto | SOL+SO | |
Materiale di copertura | Vetro sodalizio | Spessore 3,0 mm | |
Materiale del sensore | Vetro ITO | Spessore 0,7 mm | |
Metodo di rafforzamento | Rinforzato chimicamente | ||
Elettronico | Toccare Controller | mxT1664T3 | |
No. Di tocco | 10 punti | ||
Toccare l"interfaccia | IIC | Doppio supporto indicato | |
Modalità tocco | Dito | ||
Ottico/fisico | Durezza superficiale | ≥7H | Carico 750 g |
Tocca Trasmittanza | 82% ~ 85% minimo | ||
Trattamento superficiale | - | ||
Ambientale | Temperatura operativa | -20°C~+70°C | |
Temperatura di conservazione | -30°C~+80°C | ||
Umidità | 10% ~ 90% | ||
Requisiti | RoHS-2.0 |
Applicazioni
Questo pannello touch capacitivo G+G da 6,5 pollici è adatto per l"integrazione in sistemi di visualizzazione integrati e industriali dove sono richieste prestazioni multi-touch stabili e durata meccanica.
Le aree di applicazione tipiche includono:
Terminali HMI industriali
Utilizzati nei pannelli di controllo e nelle interfacce operatore che richiedono input tattili affidabili in ambienti operativi continui.
Dispositivi di controllo integrati
Adatti per moduli display integrati in apparecchiature di automazione e controller di sistema.
Attrezzature mediche e di laboratorio
Applicabile ai dispositivi che funzionano in ambienti interni controllati dove è richiesto un input tattile capacitivo stabile.
Pannelli di controllo commerciali
Progettati per apparecchiature che richiedono una superficie in vetro robusta e funzionalità multi-touch.
Personalizzazioni
Per supportare diversi requisiti di integrazione del sistema, FANNAL fornisce servizi di personalizzazione flessibili che coprono la progettazione del pannello touch, l"integrazione del display e il collegamento ottico.
Supporto dimensioni: fino a 65'
Opzioni struttura: sol+sol, sol+fa+fa
Temperatura operativa:
Industriale: –20°C ~ +70°C
Automotive: –30°C ~ +85°C
Funzioni migliorate:
Tocco impermeabile
Tocco del guanto
Supporto passivo dello stilo
Gesto e rifiuto del palmo
Ottimizzazione interna del firmware e ottimizzazione dei parametri touch
Partner IC: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip
Progettazione hardware focalizzata sulla compatibilità elettromagnetica
Forte capacità anti-interferenza per sistemi industriali
Opzioni materiali:
Vetro (0,55 mm–10 mm)
PMMA (0,5 mm–3 mm)
PC (0,1 mm–1 mm)
Opzioni di lavorazione:
lavorazione CNC
piegatura a caldo 2.5D / 3D
stampa seta ceramica
Trattamento superficiale:
AG / AR / AF
Antimicrobico
Antiesplosione
Oltre ai pannelli touch autonomi, FANNAL supporta l"integrazione completa del modulo display:
Dimensioni LCD: 1,77" – 15,6"
Partner del panel: BOE, Innolux, JDI, Hannstar, CTC, TCL, Tianma
Tipi di pannelli: IPS / TN / LTPS
Conversione dell"interfaccia: SPI, MCU, RGB, MIPI, LVDS, eDP
Schede driver: HDMI / VGA / LVDS / Type-C
Tipo di legame | Supporto per le dimensioni | Applicazione |
|---|---|---|
OCA | Fino a 15,6" | Produzione automatizzata di grandi volumi |
LOCA/OCR | Fino a 32" | Contrasto e durata migliorati |
Silicone | Fino a 32" | Ambienti industriali robusti |
FAQ
SÌ. Il pannello a sfioramento è progettato per un"integrazione flessibile e può essere abbinato ai pannelli LCD dei principali fornitori come BOE, Innolux, Tianma e altri. L"allineamento meccanico, la definizione dell"FPC e la regolazione del controller possono essere regolati in base al display selezionato.
SÌ. È possibile fornire la regolazione del firmware e l"ottimizzazione dei parametri per migliorare l"immunità al rumore in ambienti elettricamente complessi. Ciò è particolarmente importante per i sistemi di controllo industriale con elevata esposizione alle EMI.
SÌ. La lente di copertura può essere personalizzata nella forma del contorno, nella finitura dei bordi (2,5D/3D), nella stampa serigrafica e nella regolazione dello spessore. A seconda dei requisiti applicativi sono disponibili anche trattamenti superficiali come AG, AR o AF.
SÌ. Questo pannello a sfioramento può essere fornito come parte autonoma o integrato con LCD tramite OCA, LOCA o collegamento ottico in silicone. La scelta dell"incollaggio dipende dai requisiti di luminosità, dalle condizioni ambientali e dalla progettazione meccanica.
Il prodotto è posizionato per applicazioni industriali con pianificazione stabile della fornitura a lungo termine. Su richiesta è possibile fornire supporto per il ciclo di vita e procedure di notifica delle modifiche per ridurre il rischio del progetto.
