FN052AH001
FANNAL
5.2

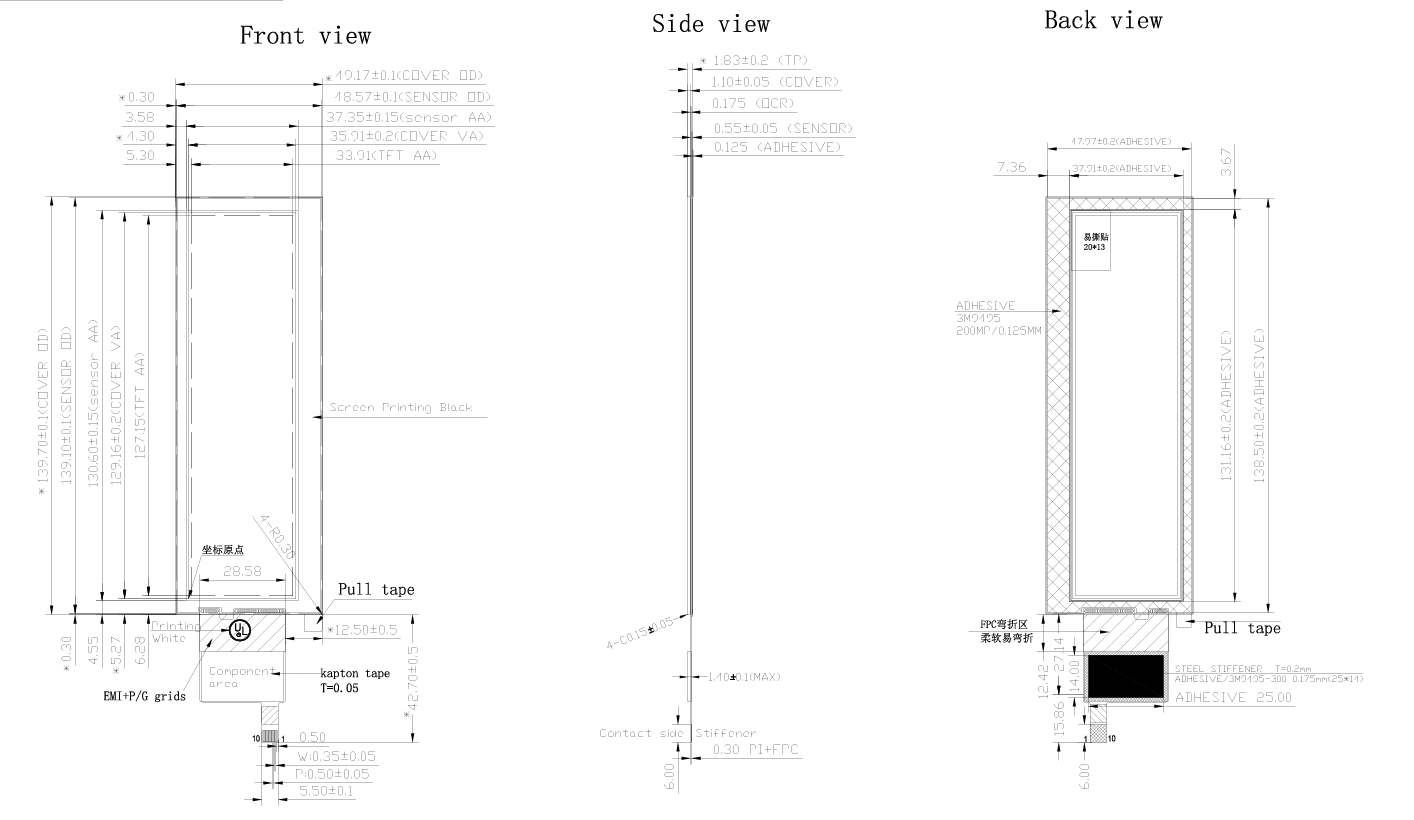

49,17*139,7*1,83
-30 ~ 80
-40~90
35,91*127,15
| Stato di disponibilità: | |
|---|---|
| Quantità: | |
PROPRIETÀ | Requisito |
CIRCUITO INTEGRATO | CYTMA568-56 |
MULTITOCCO | 5 |
VETRO DI COPERTURA Spessore | 1,10 mm |
VETRO ITO Spessore | 0,55 mm |
Durezza superficiale | ≥ 6H |
Trasmissione della luce | 87%±5% |
Temperatura operativa | -30~80°C |
Temperatura di conservazione | -40~90°C |
Umidità operativa | 15~90% di umidità relativa |
Umidità di stoccaggio | 5~95% di umidità relativa |

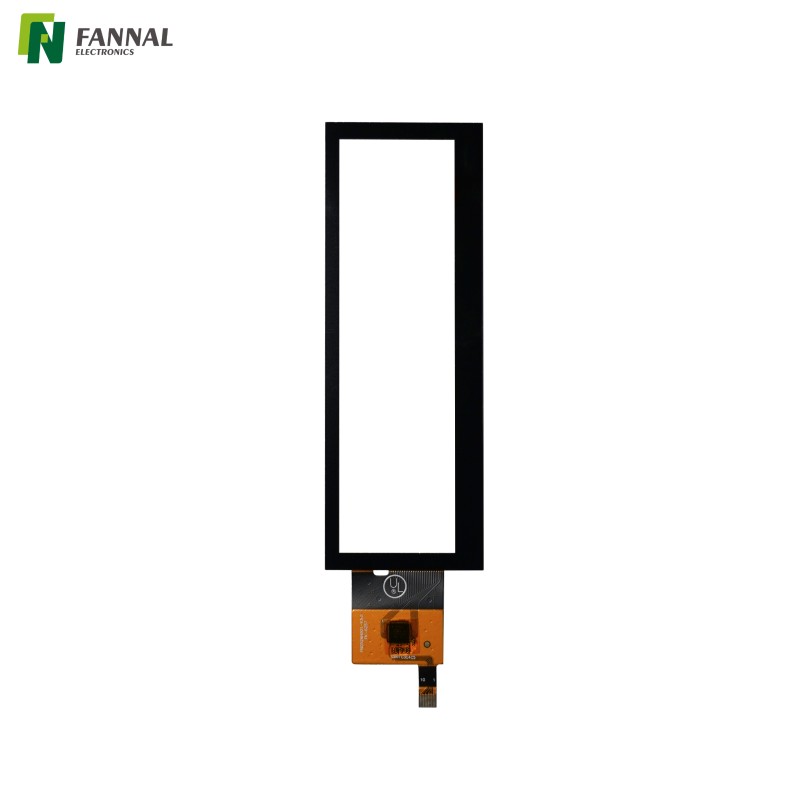

Questo pannello touch capacitivo proiettato (PCAP) da 5,2 pollici è adatto per dispositivi compatti che richiedono input tattile affidabile, struttura in vetro durevole e prestazioni stabili in ambienti difficili.
Utilizzato in controller portatili, pannelli HMI compatti, interfacce macchina e dispositivi di test portatili dove è necessario un funzionamento multi-touch reattivo.
Adatto per strumenti diagnostici, monitor portatili, analizzatori e terminali di controllo sanitario che richiedono un"interazione tattile fluida e superfici in vetro facili da pulire.
Può essere integrato in termostati, pannelli di accesso, controller di camera, interfacce per ascensori e sistemi di sicurezza con un moderno design dell"interfaccia utente touch.
Ideale per terminali POS, dispositivi di pagamento, unità portatili self-service, scanner di inventario e apparecchiature per l"assistenza sul campo.
Con un ampio supporto della temperatura operativa, può essere utilizzato in stazioni di ricarica, pannelli di controllo degli accessi esterni , sistemi di parcheggio e terminali di trasporto (con un design della custodia adeguato).
Applicabile a controller intelligenti, elettrodomestici, controller multimediali e prodotti touch integrati personalizzati che richiedono un"interfaccia touch da 5,2 pollici.
Adatto per pannelli di controllo secondari, sistemi di docking intelligenti, terminali per flotte e interfacce integrate nei veicoli a seconda dei requisiti del progetto.
Applicabile in apparecchiature diagnostiche portatili e dispositivi adiacenti indossabili, dove sono richieste dimensioni compatte, tocco stabile e prestazioni di visualizzazione chiare.
Per supportare diversi requisiti di integrazione tra sistemi industriali, medicali e integrati, FANNAL fornisce servizi di personalizzazione flessibili per display, touch e Optical Bonding.
Misure disponibili: fino a 65 pollici
Strutture sensore: G+G / G+F+F
Progettato per ambienti industriali e automobilistici
Funzionalità tattili supportate:
Multitouch
Tocco del guanto
Stilo passivo
Controllo dei gesti
Rifiuto del palmo
Opzioni della temperatura operativa:
Industriale: –20°C ~ 70°C
Settore automobilistico: –30°C ~ 85°C
Partner IC supportati: EETI, ILITEK, Goodix, FocalTech, Cypress, Microchip
FANNAL tuning interno del firmware e ottimizzazione del tocco
Eccellente capacità anti-interferenza
Progettato per la stabilità industriale a lungo termine
Supporto tecnico EMC per la conformità EMI/RFI
Opzioni materiali:
Vetro: 0,55 – 10,0 mm
PMMA: 0,5 – 3,0 mm
PC: 0,1 – 1,0 mm
Design della copertina personalizzata:
Lavorazione CNC
Piegatura a caldo
Vetro di copertura 2,5D/3D
Stampa ceramica
Strutture integrate in PMMA
Trattamenti superficiali disponibili:
AG/AR/AF (trattamenti ottici 3A)
Rivestimento antimicrobico
Rinforzo antiesplosione
FANNAL fornisce molteplici tecnologie di collegamento ottico per migliorare la leggibilità del display, la durata e l'affidabilità ambientale.
Metodo di legame | Dimensioni supportate | Caratteristiche |
|---|---|---|
OCA | Fino a 15,6" | Due linee di produzione completamente automatizzate per la produzione di grandi volumi |
LOCA/OCR | Fino a 32" | Eccellente chiarezza ottica e contrasto migliorato |
Incollaggio siliconico | Fino a 32" | Ideale per display industriali robusti e di grandi dimensioni |
Il bonding ottico aiuta:
Migliora la leggibilità alla luce solare
Ridurre la riflessione interna
Aumenta la resistenza agli urti
Migliora l'affidabilità a lungo termine
FANNAL, fondata nel 2011, è uno specialista in soluzioni display touch e fornisce prodotti e servizi tecnici di alta qualità in tutto il mondo. Progettiamo e produciamo internamente display personalizzati, touch screen PCAP e collegamento ottico. Le nostre soluzioni servono applicazioni industriali, esterne, mediche, automobilistiche e di altro tipo.
Siamo un'azienda high-tech in rapida crescita, sostenuta finanziariamente da SECO , leader europeo nei dispositivi elettronici e nell'informatica integrata. Possediamo le certificazioni ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . I nostri prodotti sono conformi a REACH e RoHS , con rapporti di prova o dichiarazioni disponibili su richiesta.
Con qualità stabile e supporto tecnico, FANNAL aiuta i clienti a rimanere competitivi e a differenziare i loro prodotti a livello globale.
| Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED , display touch, touchscreen capacitivi e monitor touch. |
| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
Sì, il supporto del tocco del guanto può solitamente essere ottimizzato attraverso la regolazione del firmware del controller e la regolazione della sensibilità del sensore. Le prestazioni effettive dipendono dal materiale dei guanti, dallo spessore e dal design finale della custodia.
SÌ. La reiezione dell"acqua e le prestazioni tattili resistenti all"umidità possono essere supportate attraverso la regolazione dei parametri del controller. Per gli ambienti esterni o umidi, sono importanti anche la progettazione della sigillatura e della messa a terra dell"intero sistema.
SÌ. Le opzioni personalizzate del vetro di copertura includono comunemente la stampa serigrafica, la stampa del logo, i bordi neri, le finestre trasparenti, i rivestimenti AG/AR/AF e le finiture decorative per abbinare il design dell"ID del prodotto.
SÌ. Può essere fornito per incollaggio ad aria o incollaggio ottico a seconda della struttura espositiva. Il bonding ottico è spesso preferito quando è richiesta una migliore leggibilità alla luce solare, una minore riflessione o una maggiore durata.
L"interfaccia finale dipende dalla soluzione del controller e dal sistema host. Le uscite comuni includono I2C o USB. Il supporto del driver dovrebbe essere confermato in base al sistema operativo e alla piattaforma della scheda madre.
Una messa a terra stabile, una schermatura adeguata, un design pulito dell"alimentatore, il percorso dei cavi e la struttura dell"involucro influiscono tutti sulle prestazioni del touch. Si consiglia una revisione anticipata dell"integrazione per ridurre i tempi di debug successivi.
