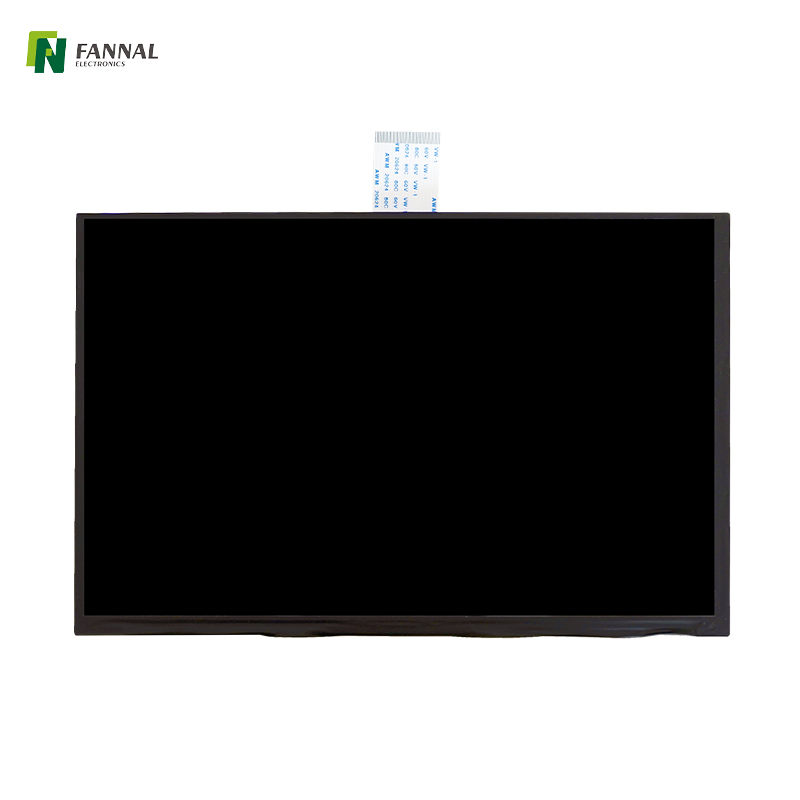

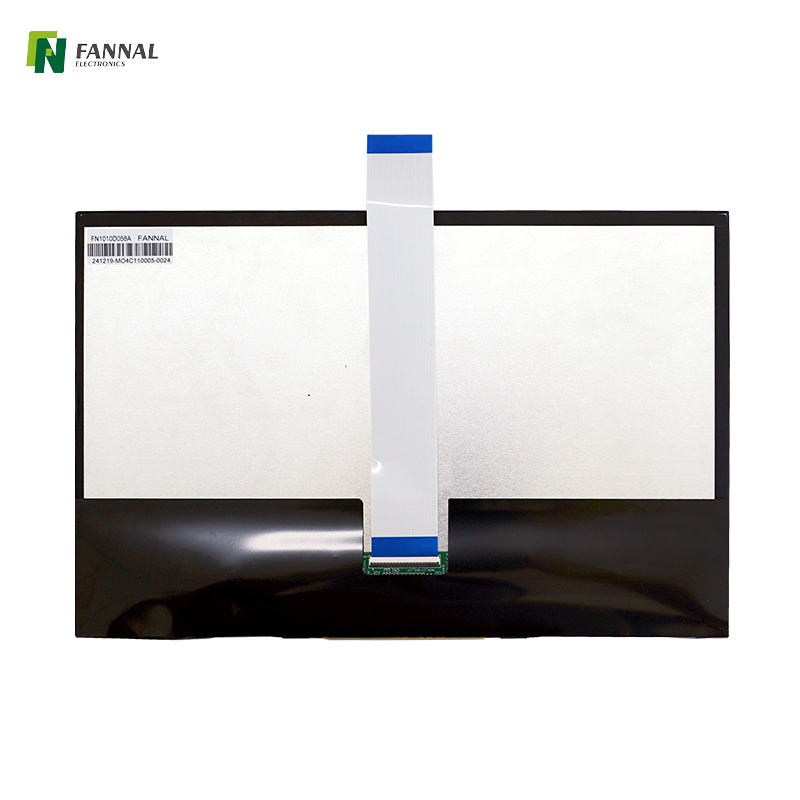

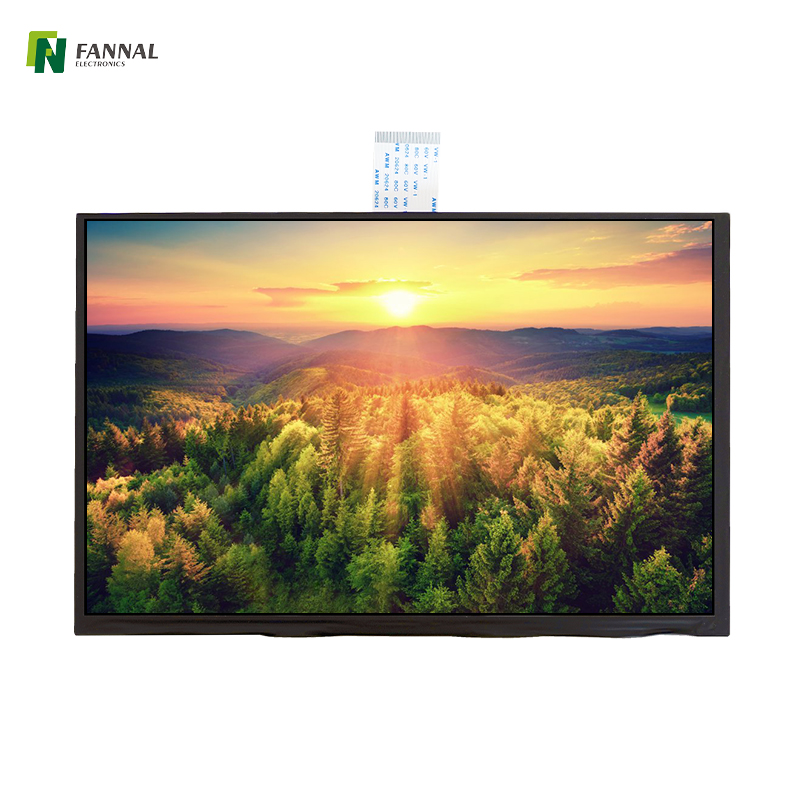

LVDS 10.1 'Schermo LCD TFT, alta luminosità, ampio angolo di visualizzazione

Modello:
FN1010D058A
Operation temp (℃):
-20 ~ 80
Temp di archiviazione (℃):
-30 ~ 85
Risoluzione:
1920 × 1200
Direzione:
TUTTO
Interfaccia:
LVD
Luminosità (cd/m²):
1000
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

LCD all'aperto LCD all'aperto resistente alle intemperie LCD all'aperto leggibile dalla luce solare display di segnaletica LCD esterna Monitor LCD esterno portatile LCD all'aperto di livello industriale

Caratteristiche del prodotto

Disegno del prodotto

Specifiche

Aggiungi

Applicazione del prodotto

详情页宽温

La schermata LCD TFT 10.1 'LVDS è un display ad alte prestazioni progettato per una varietà di applicazioni, offrendo una luminosità eccezionale e ampi angoli di visualizzazione.

Caratteristiche chiave

Alta luminosità
Ampio angolo di visione
Interfaccia LVDS
Versatilità

Applicazioni

Segnaletica digitale
Display automobilistici
Imaging medico
Pannelli di controllo industriale

Questo schermo LCD TFT combina tecnologia avanzata con un design pratico, rendendolo una scelta eccellente per richiedere applicazioni visive.

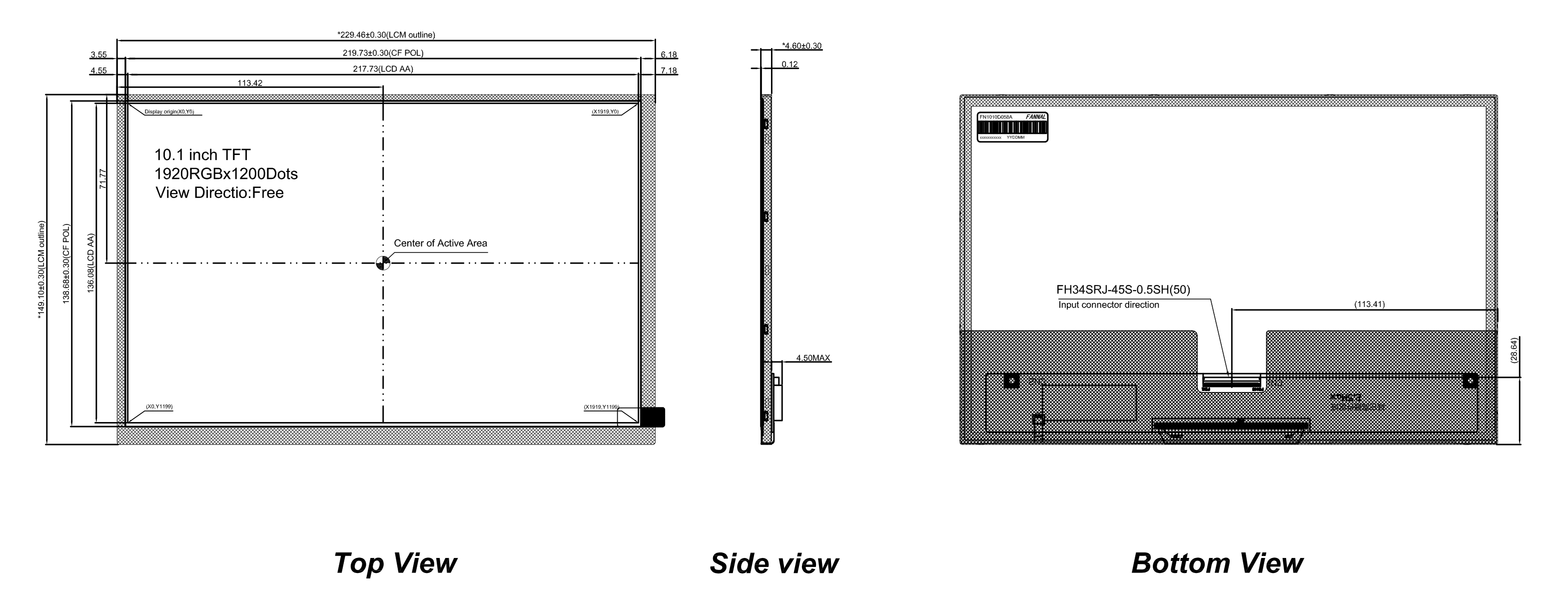

Disegno FN1010D058A

Specifiche generali ：

Dimensione LCD (pollice):	10.1 (diagonale)
Risoluzione:	1920 (H) × 1200 (V)
Pixel Pitch:	0.1134 (h) x0.1134 (V)
Area attiva (mm):	217.728 (H) × 136.08 (V)
Dimensione del modulo (mm):	229.46 (w) x149.1 (h) × 4.6 (d)
Modalità di visualizzazione (mm):	Normalmente nero, trasmissivo
Interfaccia:	LVD
Visualizza la direzione:	TUTTO
Luminance (CD/M2):	1000 (tip.)
Temperatura operativa (° C):	-20 ~+80
Temperatura di conservazione (° C):	-30 ~+85

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione

1-3	Vledin 12V	P	Potenza per retroilluminazione a LED.

4	PWM	P	PWM per LED.

5	Led en	I	Segnale di abilitazione LED.

6	GND	P	Terra.

7	Erxin3p	I	LVD Dati differenziali positivi (anche dati).

8	Erxin3n	I	LVD Dati differenziali negativi (anche dati).

9	GND	P	Terra.

10	Erxin2p	I	LVD Dati differenziali positivi (anche dati).

11	Erxin2n	I	LVD Dati differenziali negativi (anche dati).

12	GND	P	Terra.

13	Erxclkp	I	LVDS segnale di clock differenziale positivo (anche orologio).

14	Erxclkn	I	Segnale di clock differenziale negativo LVDS (anche orologio).

15	GND	P	Terra.

16	Erxin1p	I	LVD Dati differenziali positivi (anche dati).

17	Erxin1n	I	LVD Dati differenziali negativi (anche dati).

18	GND	P	Terra.

19	Erxin0p	I	LVD Dati differenziali positivi (anche dati).

20	Erxin0n	I	LVD Dati differenziali negativi (anche dati).

21	GND	P	Terra.

22	Orxin3p	I	LVD Dati differenziali positivi (dati dispari).

23	Orxin3n	I	Dati differenziali negativi LVD (dati dispari).

24	GND	P	Terra.

25	Orxin2p	I	LVD Dati differenziali positivi (dati dispari).

26	Orxin2n	I	Dati differenziali negativi LVD (dati dispari).

27	GND	P	Terra.

28	Orxclkp	I	LVDS segnale di clock differenziale positivo (orologio dispari).

29	Orxclkn	I	Segnale di clock differenziale negativo LVDS (orologio dispari).

30	GND	P	Terra.

31	Orxin1p	I	LVD Dati differenziali positivi (dati dispari).

32	Orxin1n	I	Dati differenziali negativi LVD (dati dispari).

33	GND	P	Terra.

34	Orxin0p	I	LVD Dati differenziali positivi (dati dispari).

35	Orxin0n	I	Dati differenziali negativi LVD (dati dispari).

36	GND	P	Terra.

37	IIC_SDA	I	Otp_sda.

38	IIC_SCL	I	Otp_scl.

39	Nc	-	Nessuna connessione.

40	Eeepen	I	Nessuna connessione.

41-45	Vddin	P	Alimentazione VDDIN = 3.3V (tip.)

Caratteristiche elettriche:

Parametro	Simbolo	Min.	Tipo.	Max.	Unità
Tensione di alimentazione	Vdd	2.3	3.3	3.6	V
	VRP	-	-	300	MV
Corrente di alimentazione	IDD	-	300	360	Ma
Consumo energetico	Plcd	-	1.0	1.2	W
Rush Current	Irush	-	-	3.0	A
Logica di ingresso alta tensione	Vih	2.7	-	3.3	V
Logica di ingresso bassa tensione	Vil	0	-	0.5	V
Logica di uscita alta tensione	Voh	2.7	-	3.3	V
Logica di uscita bassa tensione	Vol	0	-	0.5	V

Personalizzazione

CTP

Struttura: GG, GFF, dimensioni: 1.8* ~ 55 ', tocco con acqua/acqua salata/sudore, soddisfa gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: Ag/AR/AF incontra gli standard IK, soluzione multi-touch, True Touch con gesto e rifiuto di palmo, dito/bagliore e input a penna passivava e input passivi

Board di annuncio

Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.

Applicazione

Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
