FN0800D014A
-20 ~ 70
-30 ~ 80
1920 × 1200
TUTTO
LVD
1000
Personalizzabile
Stato di disponibilità: | |
---|---|
Quantità: | |

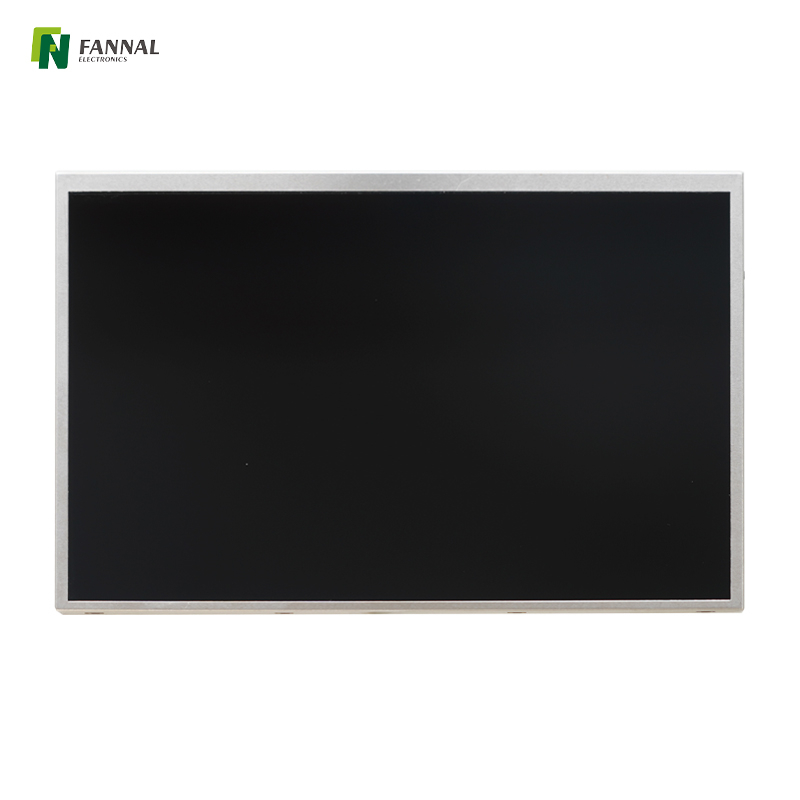

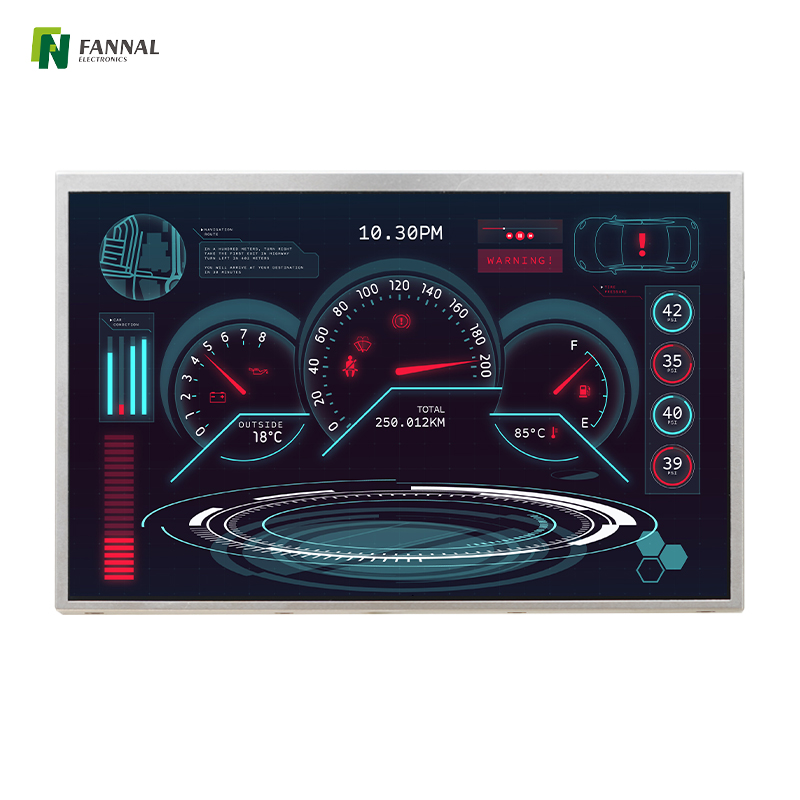

Display TFT da 8,0 pollici, 1920x1200, LVD, schermo LCD industriale, 1000cd/m²
Questo 8,0 pollici è sviluppato con una schermata IPS ad alta risoluzione 1920x1200 standard e interfaccia LVDS. La tecnologia IPS offre una qualità dell'immagine leggibile dalla luce solare con una maggiore luminosità, una migliore riproduzione del colore, coerenza dell'immagine e caratteristiche ottiche in qualsiasi angolazione. Negli ambienti di automazione industriale , in cui la durata e l'affidabilità sono fondamentali, le prestazioni coerenti dello schermo assicurano che possano resistere all'utilizzo prolungato. Come parte dei sistemi di controllo di fabbrica o della robotica , gli ampi angoli di visualizzazione, i tempi di risposta rapidi e il minimo spostamento del colore garantiscono un monitoraggio accurato dei dati senza compromettere la qualità dell'immagine. La sua caratteristica leggibile dalla luce solare lo rende perfetto per i display esterni nelle stazioni di benzina o nei chioschi , in cui le condizioni di illuminazione ambientale possono variare durante il giorno. Questi display offrono un'eccellente qualità dell'immagine, tra cui elevato contrasto, ampi angoli di visione e tempi di risposta rapidi. Il loro design robusto garantisce prestazioni affidabili a temperature variabili, rendendole adatte a condizioni o aree esterne con climi fluttuanti, mantenendo al contempo elementi visivi e durabilità chiari.

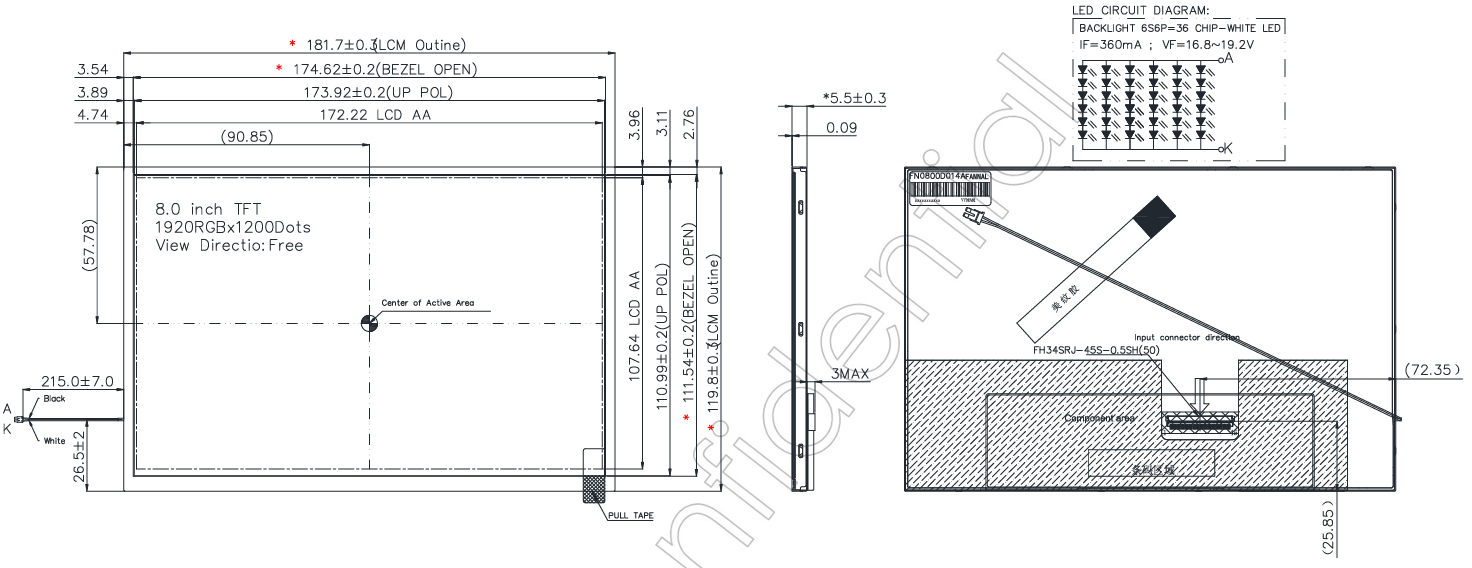

Specifiche generali :
Dimensione LCD (pollice): | 8.0 (diagonale) |
Risoluzione: | 1920 (H) × 1200 (V) |
Pixel Pitch: | 0,0897 (h) x0.0897 (V) |
Area attiva (mm): | 172.224 (H) × 107.64 (V) |
Dimensione del modulo (mm): | 119,8 (w) x181.7 (h) × 5.5 (d) |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | LVD |
Visualizza la direzione: | TUTTO |
Alimentazione elettrica: | 3.3 |
Luminance (CD/M2): | 1000 (tip.) |
Temperatura operativa (° C): | -20 ~+70 |
Temperatura di conservazione (° C): | -30 ~+80 |
Interfaccia:
Pin n. | Simbolo | I/o | Descrizione |
1-2 | Vledk | P | Potenza per retroilluminazione a LED (catodo). |
3-4 | Vleda | P | Potenza per retroilluminazione a LED (anodo). |
5 | Nc | - | Nessuna connessione. |
6 | GND | P | Terra. |
7 | Elv3p | I | Anche il segnale di dati positivo LVDS. |
8 | Elv3n | I | Anche il segnale di dati negativo. |
9 | GND | P | Terra. |
10 | Elvclkp | I | Anche il segnale di clock positivo LVDS. |
11 | Elvclkn | I | Anche segnale di orologio negativo. |
12 | GND | P | Terra. |
13 | Erxclkp | I | Segnale di orologio positivo LVD. |
14 | Erxclkn | I | Segnale di orologio negativo LVD. |
15 | GND | P | Terra. |
16 | Elv1p | I | Anche il segnale di dati positivo LVDS. |
17 | Elv1n | 1 | Segnale di dati negativi LVD. |
18 | GND | P | Terra. |
19 | Elv0p | I | Anche il segnale di dati positivo LVDS. |
20 | Elv0n | I | Segnale di dati negativo EVEVN LVDS. |
21 | GND | I | Terra. |
22 | Olv3p | I | Signal di dati positivo di LVD dispari. |
23 | Olv3n | I | Segnale di dati negativi LVD dispari. |
24 | GND | P | Terra. |
25 | Olv3p | I | Signal di dati positivo di LVD dispari. |
26 | Olv3n | I | Segnale di dati negativi LVD dispari. |
27 | GND | P | Terra. |
28 | Olvclkp | I | Sindazione di dati differenziali positivi LVD dispari. |
29 | Olvclkn | I | Segnale di dati differenziali negativi dispari LVD. |
30 | GND | P | Terra. |
31 | Orxin1p | I | Segnale di dati differenziali negativi LVD. |
32 | Orxin1n | I | Segnale di dati differenziali positivi LVD. |
33 | GND | P | Terra. |
34 | Olv0p | I | Sindazione di dati differenziali positivi LVD dispari. |
35 | Olv0n | I | Segnale di dati differenziali negativi dispari LVD. |
36 | GND | P | Terra. |
37 | IIC_SDA | - | Input/output dei dati per IIC (si prega di aprire questi pin). |
38 | IIC_SCL | - | Segnale di clock per IIC (per favore lascia aprirsi questi pin). |
39 | Vdd_top | - | Alimentazione per il circuito OTP. |
40 | Eepn | - | Solo pin di prova. |
41-45 | Vddin | P | Alimentazione elettrica. |
Caratteristiche elettriche:
Parametro | Simbolo: | Min. | Tipo. | Max. | Unità |
Tensione in avanti | Vf | 16.8 | 18.0 | 19.2 | V |
Foward Cuttut | SE | - | 360 | - | Ma |
Consumo di energia retroilluminata | Wbl | - | 6.48 | - | W |
LED Lifetime | - | 30000 | - | - | Ore |
Personalizzazione
CTP
Struttura: GG, GFF, dimensioni: 1.8* ~ 55 ', tocco con acqua/acqua salata/sudore, soddisfare gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: AG/AR/AF Secondo gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva
Board di annuncio
Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.
Applicazione
Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
Sistemi di pagamento | Trasporto | E-bike | |
All'aperto | Pannelli industriali | Attrezzatura medica | Attrezzatura di finta |
Impianto di ingegneria | Moto | Distributore automatico | Domanda di casa |
