FN0276D001A
-20 ~ 70
-30 ~ 80
480 × 480
TUTTO
SPI/RGB
450
Personalizzabile
Stato di disponibilità: | |
---|---|
Quantità: | |

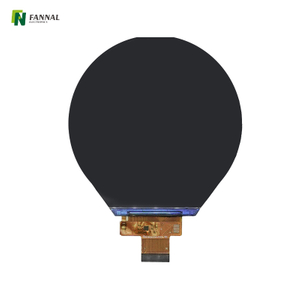

Display TFT rotondo da 2,76 pollici, 480x480, schermo LCD industriale, 450cd/m²
Questo modulo di visualizzazione TFT rotondo da 2,76 pollici è una soluzione di visualizzazione ad alte prestazioni progettata in modo univoco su misura per applicazioni che richiedono sia lo stile che la funzione. Il suo fattore di forma circolare compatto apre nuove possibilità per il design creativo, rendendolo ideale per dispositivi indossabili, strumentazione e interfacce utente in settori che danno la priorità all'estetica innovativa e alle informazioni di facile lettura. Costruito con tecnologia TFT avanzata, questo display combina durabilità, riproduzione di colori vividi e un livello di luminosità elevata, fornendo un'esperienza visiva accattivante in qualsiasi ambiente. Questo modulo di visualizzazione TFT rotondo da 2,76 pollici viene progettato per soddisfare i requisiti delle industrie che apprezzano sia l'estetica che la funzionalità. Il suo design rotondo unico, combinato con uscita ad alta risoluzione e efficienza energetica, lo rende una soluzione di visualizzazione versatile che migliora l'interazione dell'utente, supportando le prestazioni a lungo termine. Sia che tu stia sviluppando la prossima generazione di smartwatch, costruzione di indicatori automobilistici o creando pannelli di controllo industriale innovativi, questo display fornisce l'affidabilità, la durata e il fascino visivo necessario per le moderne interfacce del dispositivo.
Specifiche generali :
Dimensione LCD (pollice): | 2.76 (diagonale) |
Risoluzione: | 480 (H) × 480 (V) |
Pixel Pitch: | 0.1461 (h) x0.1461 (V) |
Area attiva (mm): | 72.128 (H) × 72.128 (V) |
Dimensione del modulo (mm): | 73.03x76.48x2.24 |
Modalità di visualizzazione (mm): | Normalmente nero, trasmissivo |
Interfaccia: | SPI/RGB |
Visualizza la direzione: | TUTTO |
Alimentazione elettrica: | 2.8 |
Luminance (CD/M2): | 450 (tip.) |
Temperatura operativa (° C): | -20 ~+70 |
Temperatura di conservazione (° C): | -30 ~+80 |
Interfaccia:
Pin n. | Simbolo | I/o | Descrizione |
1 | Vleda | P | Potenza per retroilluminazione a LED (anodo). |
2-3 | Vledk | P | Potenza per retroilluminazione a LED (catodo). |
4 | GND | - | Terra. |
5 | VCI | P | Alimentazione analogica. |
6 | RESET | I | Ripristina il segnale (basso attivo). |
7-8 | Nc | - | Nessuna connessione. |
9 | SDA | I | Pin di input dei dati seriali nell'interfaccia del sistema del bus seriale. |
10 | SCL | I | Pin di ingresso del segnale di clock pixel. |
11 | Cs | I | CHIP Seleziona. |
12 | Plck | I | Segnale di orologio pixel nell'interfaccia RGB. |
13 | De | I | Segnale di abilitazione dati in modalità L/F RGB. |
14 | Hsync | I | Pin di ingresso del segnale di sincronizzazione orizzontale. |
15 | Vsync | I | Pin di ingresso del segnale di sincronizzazione verticale. |
16-33 | DB0-DB17 | I | Bus dati. |
34 | GND | P | Terra. |
35 | Tp_int | I | Toccare l'interruzione. |
36 | TP_SDA | I | Segnale dati touch LLC. |
37 | TP_SCL | I | Segnale di clock touch LLC. |
38 | Tp_reset | I | Segnale di ripristino toccare. |
39 | TP_VCI | P | Toccare l'alimentazione. |
40 | TP_IOVCC | P | Tocca l'alimentazione I/O. |
Caratteristiche elettriche:
Parametro | Simbolo: | Min. | Tipo. | Max. | Unità |
Tensione in avanti | Vf | 2.7 | 3.0 | 3.3 | V |
Foward Cuttut | SE | - | 80 | - | Ma |
Consumo di energia retroilluminata | Wbl | - | 0.24 | - | W |
LED Lifetime | - | 30000 | - | - | Ore |
Personalizzazione
CTP
Struttura: GG, GFF, dimensioni: 1.8* ~ 55 ', tocco con acqua/acqua salata/sudore, soddisfare gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: AG/AR/AF Secondo gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva
Board di annuncio
Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.
Applicazione
Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
Sistemi di pagamento | Trasporto | E-bike | |
All'aperto | Pannelli industriali | Attrezzatura medica | Attrezzatura di finta |
Impianto di ingegneria | Moto | Distributore automatico | Domanda di casa |
