Display rotondo da 4,0 pollici 720*720 Risoluzione LCD con interfaccia MIPI

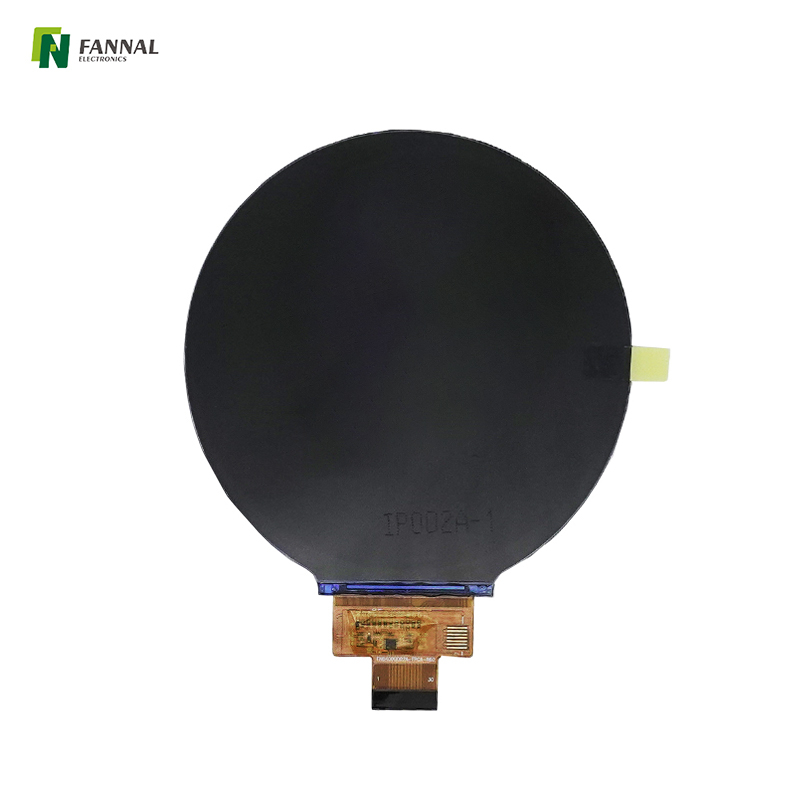

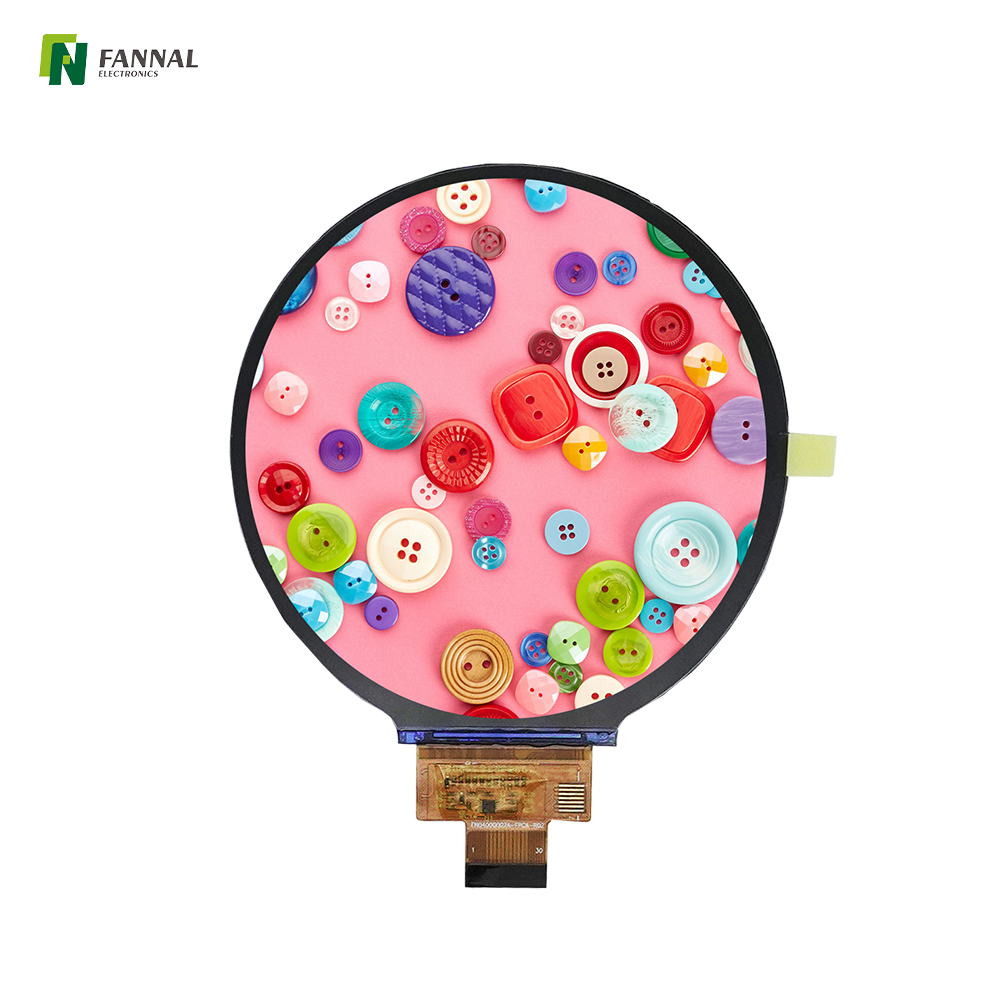

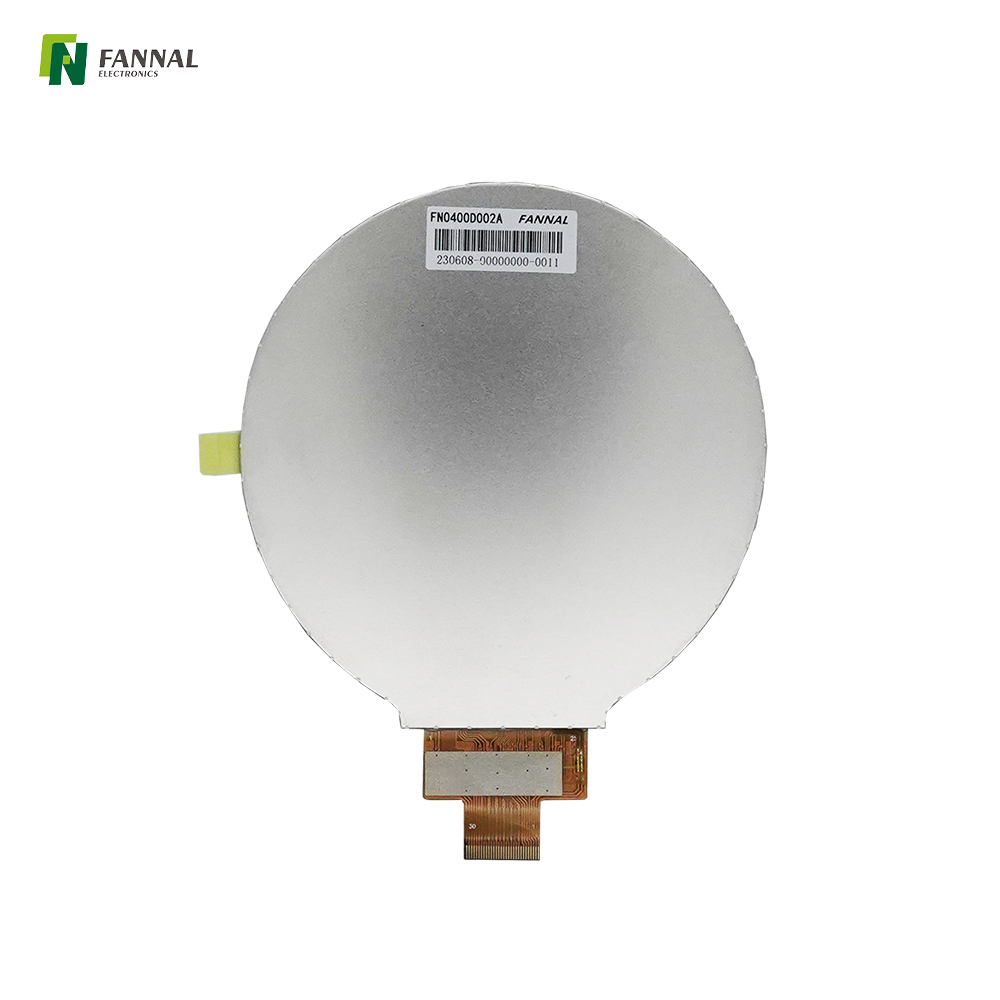

Display LCD TFT rotondo da 4,0 pollici

Modello:
FN0400D002A
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
720x720
Direzione:
TUTTO
Interfaccia:
Mipi
Luminosità (cd/m²):
250
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

Display rotondo

Caratteristiche del prodotto

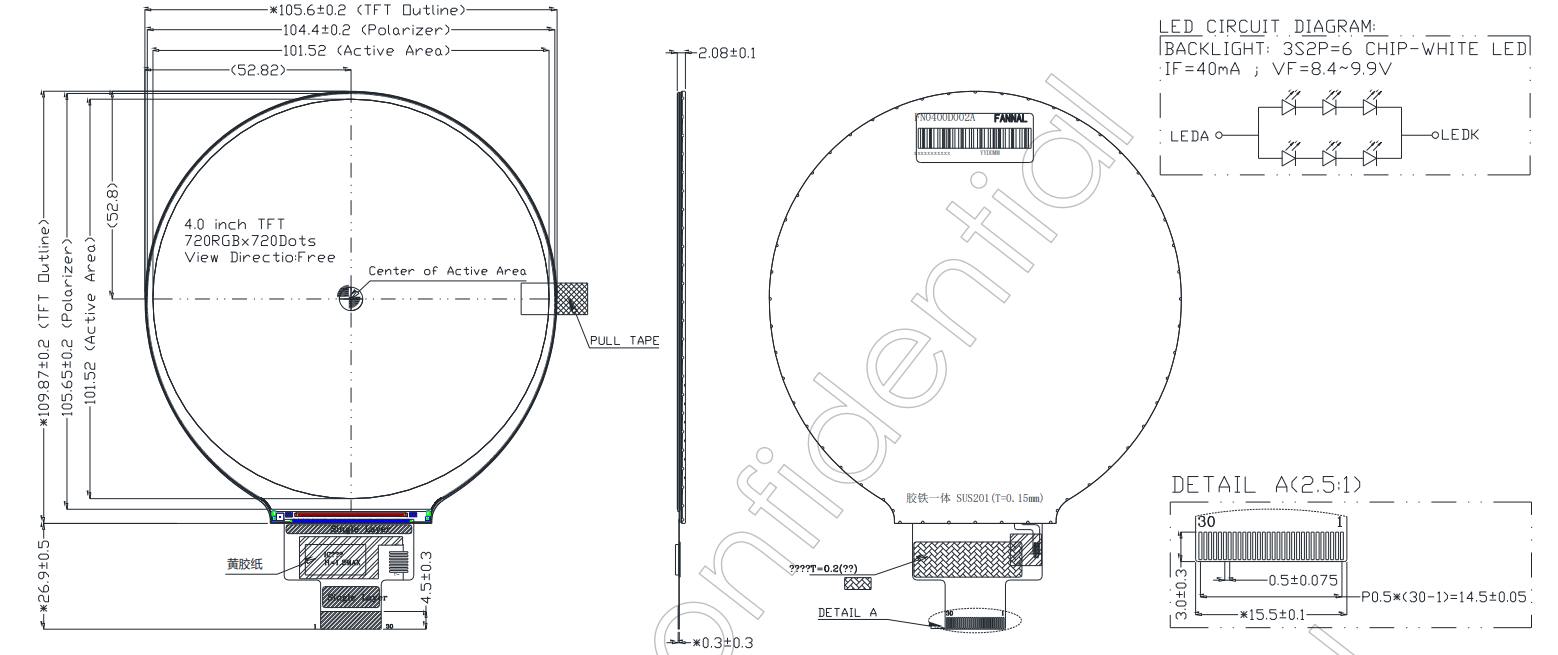

Disegno del prodotto

Specifiche

Aggiungi

Applicazione del prodotto

详情页 IPS 工控

Display TFT da 4,0 pollici, 720x720, MIPI, schermo LCD industriale, 250cd/m²

Questo 4,0 pollici è sviluppato con una schermata IPS ad alta risoluzione 720x720 standard e interfaccia MIPI. Un display TFT rotondo di piccole dimensioni da 4 pollici è perfetto per le applicazioni che richiedono sia la compattezza che un'estetica di design unica. Questo tipo di display è comunemente utilizzato in smartwatch, cluster di strumenti automobilistici, dispositivi medici e controlli domestici intelligenti. La sua forma circolare offre un aspetto distintivo pur mantenendo la piena funzionalità, rendendolo ideale per interfacce che visualizzano informazioni chiave come speedometri, metriche di salute o quadranti di controllo. Con colori vibranti, contrasto acuto e ampi angoli di visione, questo display garantisce un'eccellente leggibilità da varie prospettive, mentre le sue dimensioni ridotte consentono l'integrazione senza soluzione di continuità in dispositivi o dashboard limitati dallo spazio.

Specifiche generali ：

Dimensione LCD (pollice):	4.0 (diagonale)
Risoluzione:	720 (H) × 720 (V)
Pixel Pitch:	0.141 (h) x0.141 (V)
Area attiva (mm):	101.52 (H) × 101.52 (V)
Dimensione del modulo (mm):	105.6 (w) x109.87 (h) × 2.08 (d)
Modalità di visualizzazione (mm):	Normalmente nero, trasmissivo
Interfaccia:	Mipi
Disposizione pixel:	Stripe verticale RGB
Visualizza la direzione:	TUTTO
Alimentazione (V):	2.8
Consumo energetico (W):	0,25 (tip.)
Peso (g):	41 (tip.)
Luminance (CD/M2):	250 (tip.)
Temperatura operativa (° C):	-20 ~+70
Temperatura di conservazione (° C):	-30 ~+80

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	Leda	P	Anodo a LED.
2-3	Ledk	P	Catodo a LED.
4	VCI	P	Alimentazione 2.8 V.
5	IOVCC	P	Alimentatore I/O LCD 1.8V.
6	RESET	I	RESET PIN
7	Te	I	Effetto di lacerazione 1.8 V.
8	Nc	-	Nessuna connessione.
9	GND	P	Terra.
10	D0p	I	Coppia di dati differenziali MIPI DSI (dati dati 0+)
11	D0n	I	Coppia di dati differenziali MIPI DSI (dati dati 0-)
12	GND	P	Terra.
13	D1p	I	Coppia di dati differenziali MIPI DSI (dati di dati 1+)
14	D1N	I	Coppia di dati differenziali MIPI DSI (dati di dati 1-)
15	GND	P	Terra.
16	Clkp	I	Coppia di orologio differenziale DSI MIPI.
17	Clkn	I	Coppia di orologio differenziale DSI MIPI.
18	GND	P	Terra.
19	D2p	I	Coppia di dati differenziali MIPI DSI (Data Lane 2+)
20	D2N	I	Coppia di dati differenziali MIPI DSI (dati di dati 2-)
21	GND	P	Terra.
22	D33p	I	Coppia di dati differenziali MIPI DSI (Data Lane 3+)
23	D3N	I	Coppia di dati differenziali MIPI DSI (dati di dati 3-)
24	GND	P	Terra.
25	Tp_int	I	Touch Interrupt, nessuna connessione.
26	TP_SDA	I	Tocca il segnale di dati IIC, nessuna connessione.
27	TP_SCL	I	Tocca il segnale dell'orologio IIC, nessuna connessione.
28	Tp_reset	I	Tocca il segnale di ripristino, nessuna connessione.
29	TP_VCL	P	Toccare l'alimentazione, nessuna connessione.
30	Nc	-	Nessuna connessione.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Tensione di corrente in avanti	Vf	8.4	9.3	9.9	V
Corrente in avanti	SE	Se	-	40	Ma
Consumo di energia retroilluminata	Wbl	-	0.124	-	W
LED Lifetime	-	30000	-	-	Ore

Personalizzazione

CTP

Struttura: GG, GFF, dimensioni: 1.8* ~ 55 ', tocco con acqua/acqua salata/sudore, soddisfare gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: AG/AR/AF Secondo gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva.

Board di annuncio

Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.

Applicazione

Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
