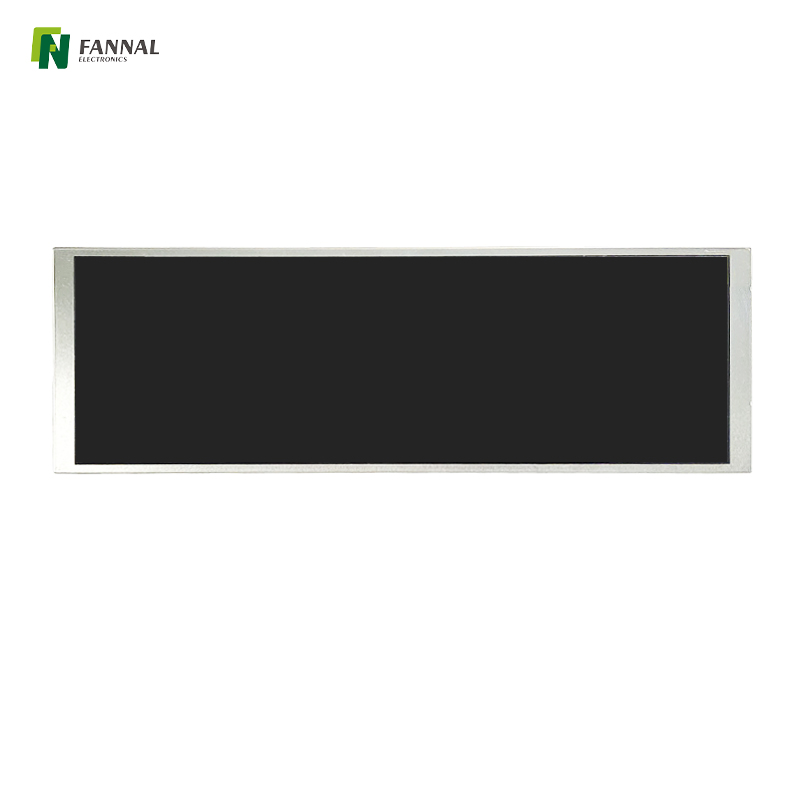

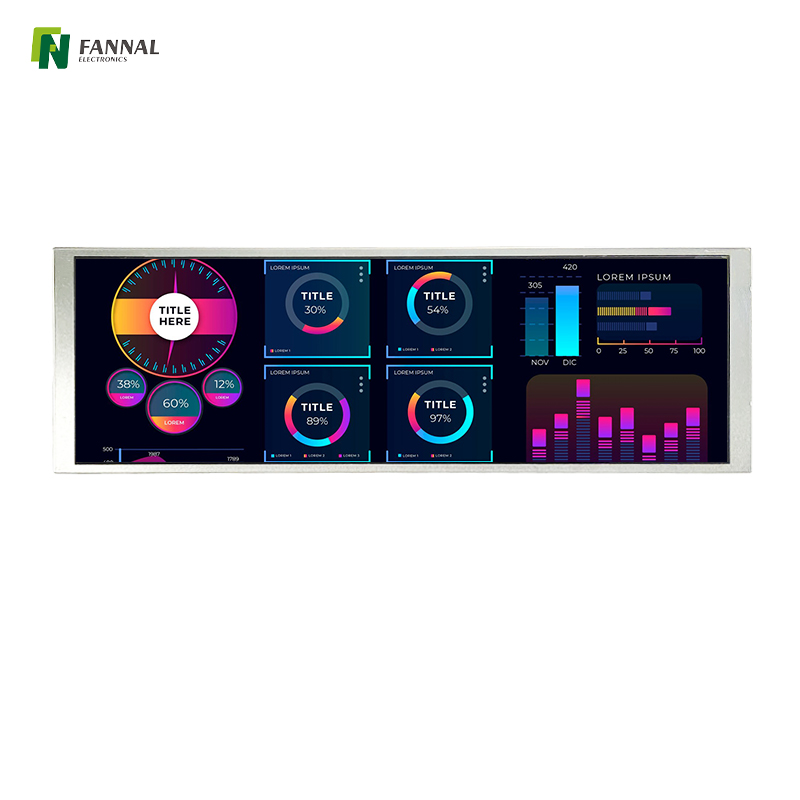

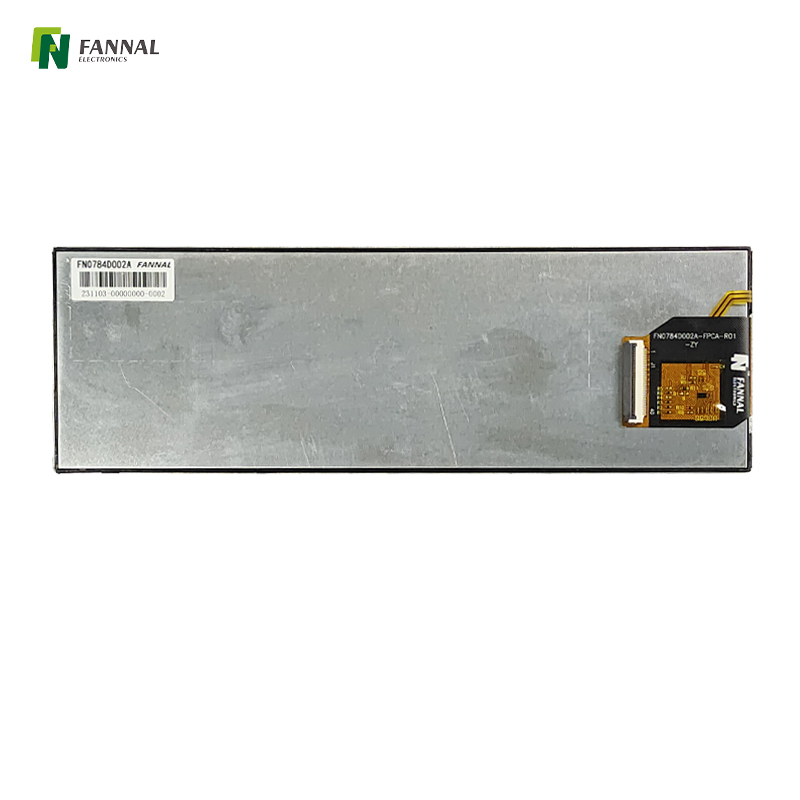

Display TFT Tipo a barre da 7,84 pollici 400*1280 IPS LCD

Display LCD di tipo bar da 7,84 pollici

Modello:
FN0784D002A
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
400x1280
Interfaccia:
LVD
Luminosità (cd/m²):
1000
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

Display TFT Tipo di barra

Caratteristiche del prodotto

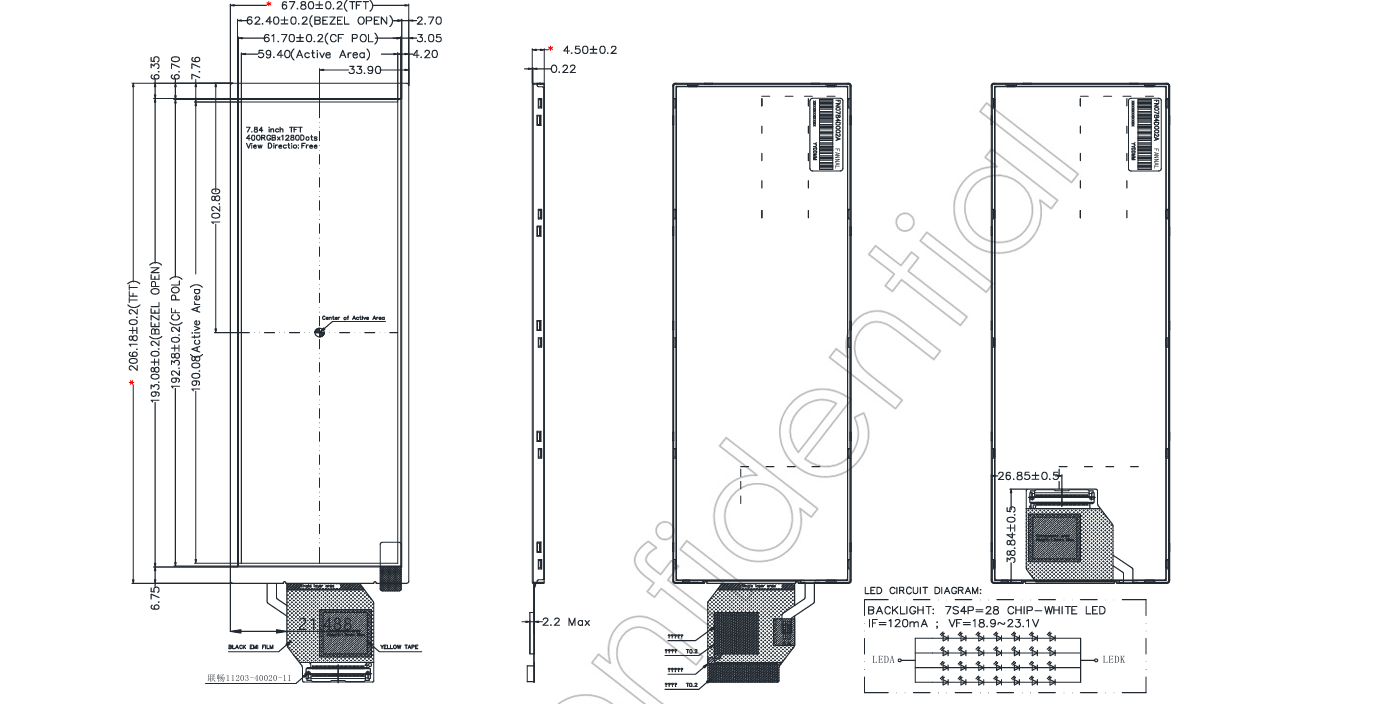

Disegno del prodotto

Specifiche

Aggiungi

Applicazione del prodotto

详情页 IPS 工控 Display TFT da 7,84 pollici, 400x1280, LVD, schermo LCD industriale, 1000CD/m²

Questo 7,84 pollici è sviluppato con una schermata IPS ad alta risoluzione 400x1280 standard e interfaccia LVDS. Con questo schermo TFT, gli utenti ottengono un display vibrante ad alta risoluzione che si integra perfettamente con vari sistemi e garantisce prestazioni durature. Che si tratti di prototipazione, automazione industriale o chioschi commerciali , questo display è la soluzione perfetta per soddisfare le esigenze del mondo basato sulla tecnologia sia di oggi che di domani. Un display TFT di tipo bar è uno schermo compatto e versatile progettato per varie applicazioni, in particolare nelle impostazioni automobilistiche e industriali. La sua forma allungata consente una chiara rappresentazione visiva delle informazioni, come velocità, temperatura o stato del sistema. Il display presenta colori vibranti e elevato contrasto, garantendo un'eccellente visibilità in diverse condizioni di illuminazione. Con le funzionalità sensibili al touch, gli utenti possono interagire direttamente con il display per aggiornamenti e regolazioni in tempo reale. La sua costruzione robusta garantisce la durata, rendendola adatta per ambienti difficili. Questa tecnologia migliora l'esperienza dell'utente fornendo dati essenziali a colpo d'occhio, promuovendo la sicurezza e l'efficienza.

4o mini

屏幕截图 2024-09-27 163446

Specifiche generali ：

Dimensione LCD (pollice):	7.84 (diagonale)
Risoluzione:	400 (H) × 1280 (V)
Pixel Pitch:	0.1485 (h) x0.1485 (V)
Area attiva (mm):	54,9 (H) × 190,08 (V)
Dimensione del modulo (mm):	67,8 (w) x206.18 (h) × 4.5 (d)
Modalità di visualizzazione (mm):	Normalmente nero, trasmissivo
Interfaccia:	LVD
Disposizione pixel:	Striscia verticale RGB
Visualizza la direzione:	TUTTO
Peso (g):	95 (tip.)
Luminance (CD/M2):	1000 (tip.)
Temperatura operativa (° C):	-20 ~+70
Temperatura di conservazione (° C):	-30 ~+80

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	Nc	-	Nessuna connessione.
2-3	Vdd	P	Tensione analogica di alimentazione.
4	Nc	-	Nessuna connessione.
5	RESET	I	Ripristina l'ingresso del segnale.
6	Stbyb	I	Impostazione della modalità di standby.
7	GND	P	Terra.
8	Rxin0n	I	LVDS differenziale negativo sospiro.
9	Rxin0p	I	Segnale di dati differenziali positivi LVD.
10	GND	P	Terra.
11	Rxin1n	I	Segnale di dati differenziali negativi LVD.
12	Rxin1p	I	Segnale di dati differenziali positivi LVD.
13	GND	P	Terra.
14	Rxin2n	I	Segnale di dati differenziali negativi LVD.
15	Rxin2p	I	Segnale di dati differenziali positivi LVD.
16	GND	P	Terra.
17	Rxclkn	I	Segnale di dati differenziali negativi LVD.
18	Rxclkp	I	Segnale di dati differenziali positivi LVD.
19	GND	P	Terra.
20	Rxin3n	I	Segnale di dati differenziali negativi LVD.
21	Rxin3p	I	Segnale di dati differenziali positivi LVD.
22	GND	P	Terra.
23	SDA	I	Input dei dati seriali in modalità SPI.
24	SCL	I	Input dell'orologio seriale in modalità SPI.
25	GND	P	Terra.
26	Cs	I	Segnale di chip seriale in modalità SPI.
27	Nc	-	Nessuna connessione.
28	Lvbit	I	Terra.
29	Nc	-	Potenza per retroilluminazione a LED (catodo).
30	GND	P	Nessuna connessione.
31	Ledk	P	Potenza per retroilluminazione a LED (catodo).
32-38	Nc	-	Nessuna connessione.
39-40	Leda	P	Potenza per retroilluminazione a LED (anodo).

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Tensione di corrente rinunciata	Vf	16.8	18.0	20.4	V
Consumo di energia retroilluminata	Wbl	-	2.88	-	W

CTP

Struttura: GG, GFF, dimensione: 1.8* ~ 55 ', tocca con acqua/acqua salata/sudore, soddisfa gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: Ag/AR/AF Incontra gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva

Board di annuncio

Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.

Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
