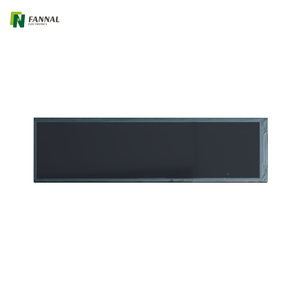

Display TFT Tipo a barre da 7,0 pollici 280*1424 MIPI Interfaccia

Display LCD TFT tipo da 7,0 pollici

Modello:
FN0700D075A
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Risoluzione:
280 × 1424
Direzione:
TUTTO
Interfaccia:
Mipi
Luminosità (cd/m²):
450
Touch screen:
Personalizzabile

Quantità:
Stato di disponibilità:





Indagine Aggiungi al cestino Scaricamento

Display TFT Tipo a barre da 7,0 pollici

Caratteristiche del prodotto

Disegno del prodotto

Specifiche

Aggiungi

Applicazione del prodotto

详情页 IPS 工控

Display TFT da 7,0 pollici, 280x1424, MIPI, schermo LCD industriale, 450cd/m².

This 7.0 inch is developed with a standard 280x1424 high-resolution IPS screen and MIPI interface. Nel regno delle tecnologie di visualizzazione, gli schermi TFT sono diventati la scelta di riferimento per le applicazioni che richiedono ad alta risoluzione, ampi angoli di visualizzazione e prestazioni affidabili. Questo particolare display TFT da 10,1 pollici offre un'eccellente combinazione di tecnologia IPS e compatibilità HDMI integrata, rendendolo una soluzione perfetta per vari settori.

屏幕截图 2024-09-28 153046

Specifiche generali ：

Dimensione LCD (pollice):	7.0 (diagonale)
Risoluzione:	280 (H) × 1424 (V)
Pixel Pitch:	0,120 (h) x0.120 (V)
Area attiva (mm):	33,6 (H) × 170,88 (V)
Schema LCD (mm):	38.2 (w) x181.47 (h) × 3.4 (d)
Modalità di visualizzazione (mm):	Normalmente nero, trasmissivo
Interfaccia:	Mipi
Visualizza l'angolo (l/r/u/d):	TUTTO
Alimentazione (V):	3.3
Consumo di energia TFT (MW):	1.1
Luminance (CD/M²):	450 (tip.)
Temperatura operativa (° C):	-20 ~+70

Interfaccia:

Pin n.	Simbolo	I/o	Descrizione
1	GND	P	Terra.
2-4	Vdd	P	Tensione analogica di alimentazione.
5	GND	P	Terra.
6	RESET	I	Ripristina l'ingresso del segnale.
7	Te	I	Surve TE (Effetto di lacerazione) PIN sull'interfaccia MPU.
8-9	GND	P	Terra.
10	D3N	I	Segnale di dati differenziali negativi MIPI.
11	D3p	I	Segnale di dati differenziali positivi MIPI.
12	GND	I	Terra.
13	D2N	I	Segnale di dati differenziali negativi MIPI DSI.
14	D2p	I	Segnale di dati differenziali MIPI DSI positivo.
15	GND	P	Terra.
16	Clkn	I	Segnale di orologio negativo DSI MIPI.
17	Clkp	I	Segnale di clock positivo MIPI DSI.
18	GND	P	Terra.
19	D1N	I	Segnale di dati differenziali negativi MIPI DSI.
20	D1p	I	Segnale di dati differenziali MIPI DSI positivo.
21	GND	P	Terra.
22	D0n	I	Segnale di dati differenziali negativi MIPI DSI.
23	D0p	I	Segnale di dati differenziali positivi MIPI.
24	GND	P	Terra.
25-26	Nc	-	Nessuna connessione.
27-28	Ledk	P	Alimentazione per l'input catodo LED.
29-30	Leda	P	Alimentazione per l'input anodo a LED.

Caratteristiche elettriche:

Parametro	Simbolo:	Min.	Tipo.	Max.	Unità
Tensione di corrente in avanti	Vf	21.0	25.6	27.5	V
Corrente in avanti	Se	-	40	-	Ma

Personalizzazione

CTP

Struttura: GG, GFF, dimensione: 1.8* ~ 55 ', tocca con acqua/acqua salata/sudore, soddisfa gli standard EMI/RFI, Linux/Windows/iOS e Android, personalizzazione sulla copertura: Ag/AR/AF Incontra gli standard IK IK , Soluzione multi-touch, vero tocco con gesto e rifiuto di palma, dito/guanto e input di penna passiva.

Board di annuncio

Siamo in grado di fornire accessori completi, tra cui backlight, scheda pubblicitaria e set di fili.

Applicazione

Con la domanda di progetti personalizzati in aumento ogni giorno, il mercato TFT del tipo a barra sta crescendo di conseguenza. E la nostra soluzione TFT di tipo bar può essere perfettamente utilizzata in molte applicazioni come industriali, automobili, medici, elettrodomestici e marittimi, ecc.
