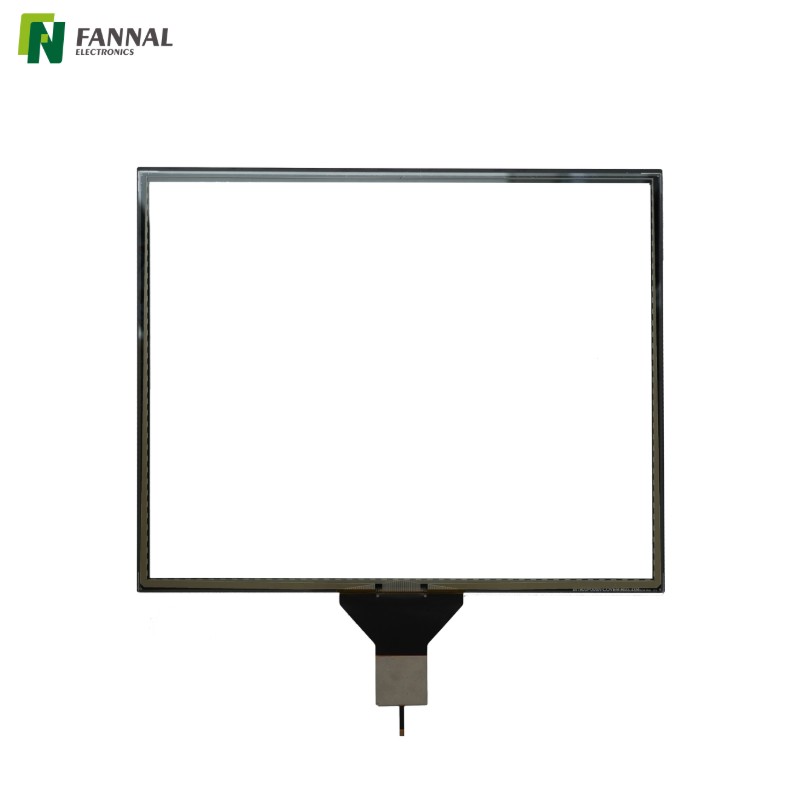

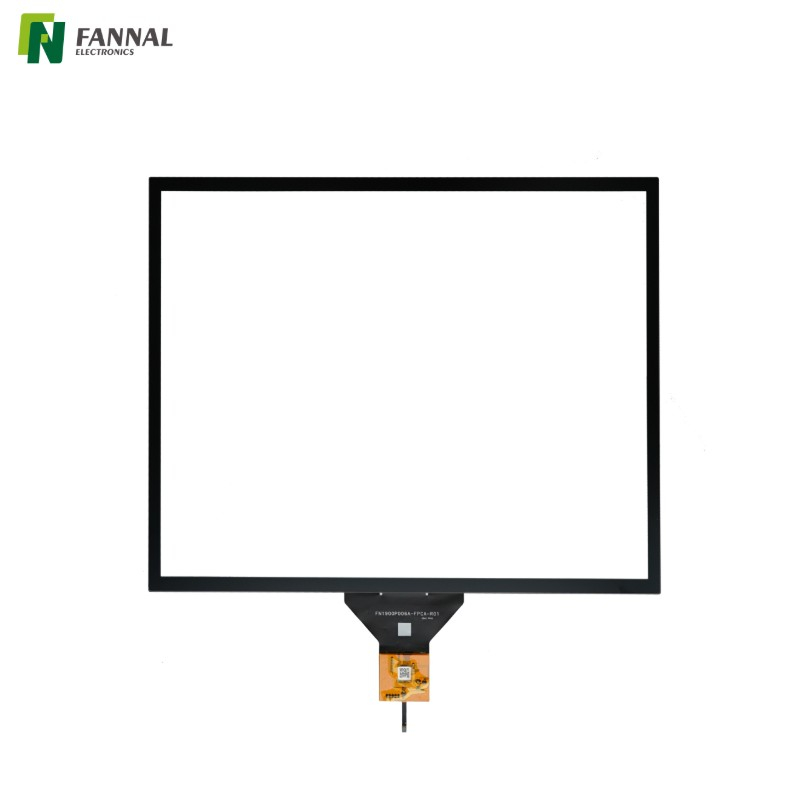

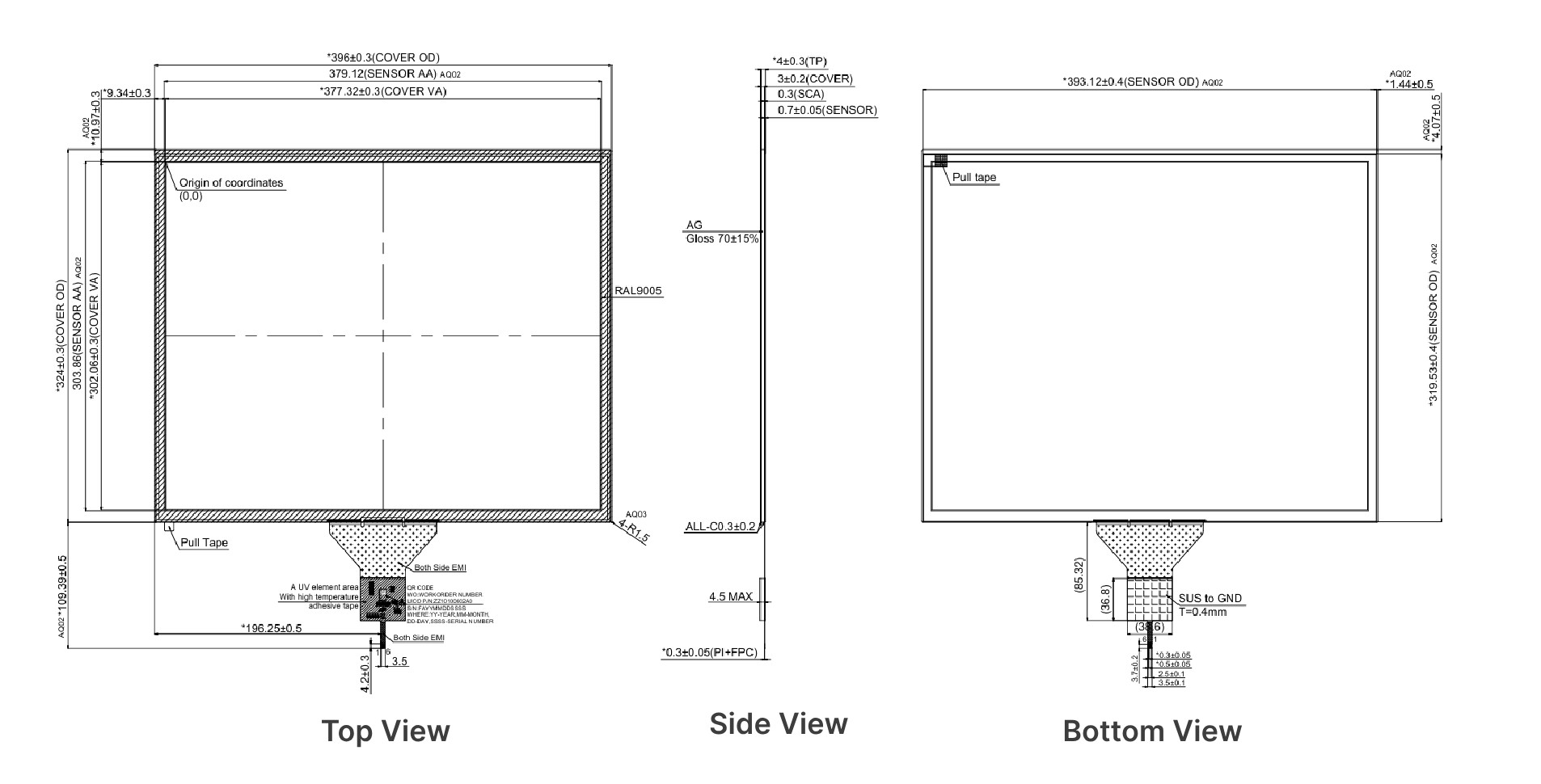

Pannello touch industriale da 19,0 pollici (G+G, vetro AG)

Specifiche

Specifiche generali

Interfaccia

Caso di studio applicativo

Pannello touch industriale da 19" per ambienti HMI difficili

Prodotto: FN1900P006A
Tipo: pannello touch capacitivo industriale (senza display)

Contesto del progetto

Un integratore di sistema stava sviluppando un terminale HMI industriale da 19 pollici per le apparecchiature di fabbrica.
Il modulo display era già stato selezionato, ma il progetto si è bloccato nella fase dell'interfaccia touch.

Le loro sfide non riguardavano 'se il tocco capacitivo funziona', ma l'affidabilità a lungo termine e il rischio di integrazione.

Sfide chiave dal lato del cliente

1. Ambiente ad alto abbagliamento
   Il terminale è stato installato vicino a luci sospese e superfici metalliche riflettenti, rendendo il vetro trasparente standard difficile da leggere e scomodo per gli operatori.

2. Requisiti di durabilità meccanica
   L'HMI è stato spesso utilizzato con colpi ripetuti e impatti occasionali. I pannelli touch di livello consumer non hanno superato i test di durezza e resistenza.

3. Compatibilità e stabilità del controller
   La scheda madre supportava solo l'interfaccia IIC e le precedenti soluzioni touch basate su USB introducevano instabilità del driver e problemi EMI.

4. Fluttuazioni di temperatura e umidità
   Il sistema doveva funzionare in modo affidabile in spazi industriali non climatizzati , compresi i cambiamenti stagionali di temperatura e l'elevata umidità.

Come FN1900P006A ha risolto questi problemi

Usabilità antiriflesso senza eccessiva ingegneria

Il vetro di copertura rinforzato chimicamente trattato con AG ha ridotto significativamente i riflessi mantenendo una trasmittanza ottica sufficiente (≥82%).
Ciò ha migliorato la visibilità sotto l'illuminazione di fabbrica senza richiedere una maggiore luminosità del display o pellicole ottiche aggiuntive.

Progettazione meccanica di livello industriale

• Vetro di copertura da 3,0 mm con durezza superficiale ≥ 7H

• Struttura G+G per una migliore resistenza agli urti e stabilità a lungo termine

Questa combinazione ha soddisfatto le aspettative di durabilità meccanica del cliente senza aumentare lo spessore complessivo del modulo oltre i vincoli del sistema.

Architettura IIC Touch stabile

Il pannello a sfioramento utilizza il controller mxT2952TD , che supporta:

• Interfaccia IIC

• Indirizzo IIC fisso (0x4A)

• Canali sensore 40 TX × 50 RX

Ciò ha consentito l'integrazione diretta con la scheda di controllo esistente , eliminando le schede di conversione USB e riducendo i rischi EMI a livello di sistema.

Affidabilità ambientale per uso industriale

Progettato per funzionare da -20°C a +70°C , con conservazione fino a +80°C e tolleranza all'umidità fino al 90%, il pannello è rimasto stabile durante i test ambientali a lungo termine e le prove in loco.

Risultato

Adottando il touch panel industriale FN1900P006A il cliente ha ottenuto:

• Integrazione del sistema più rapida senza riprogettazione del controller

• Migliore visibilità dell"operatore in ambienti riflettenti

• Rischio di guasti sul campo ridotto rispetto alle soluzioni touch di livello consumer

• Un design HMI modulare in cui il pannello touch e il display possono essere forniti in modo indipendente

Scenari di utilizzo tipici

• Terminali HMI industriali

• Pannelli di controllo di fabbrica

• Interfacce operatore montate sull"apparecchiatura

• Sistemi industriali personalizzati che richiedono l'integrazione solo touch

Personalizzazioni

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65"

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller touch (IC)

• Ottimizzazione touch e ottimizzazione del firmware fornite da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione di FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● Servizio di bonding ottico personalizzato

Informazioni su FANNAL

Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch.

Soluzione unica: processo interno completo per touch screen, display e collegamento ottico

Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo.

Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display.

Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda.

Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS.

Certificati

FAQ

Q1: FN1900P006A viene fornito con un modulo display?

No. FN1900P006A è un prodotto esclusivamente con pannello a sfioramento .
È progettato per progetti in cui il modulo display e l'interfaccia touch vengono acquistati separatamente, consentendo una maggiore flessibilità nella progettazione del sistema, nella selezione ottica e nel controllo dei costi.

Q2: È possibile utilizzare questo pannello a sfioramento con i guanti o con l"input tramite stilo?

Il pannello è ottimizzato per il funzionamento tramite tocco delle dita. .
Le prestazioni del guanto o dello stilo dipendono dal materiale e dallo spessore del guanto, nonché dalla regolazione del firmware del controller. Per requisiti di input speciali, la personalizzazione o l'adeguamento della sensibilità dovrebbero essere valutati a livello di progetto.

D3: Con quali sistemi è generalmente integrata l"interfaccia IIC?

L'interfaccia IIC è comunemente utilizzata nei controller industriali integrati, nelle schede basate su ARM e nei sistemi di controllo personalizzati in cui è richiesta l'integrazione diretta del tocco.
È particolarmente adatto per progetti che mirano a evitare ponti touch USB e livelli di driver aggiuntivi.

D4: Oltre all"HMI industriale, dove altro può essere applicato questo pannello touch?

Oltre ai terminali HMI industriali, FN1900P006A è adatto per:

• Interfacce di controllo montate sull"apparecchiatura

• Chioschi industriali con architettura espositiva separata

• Interfacce per apparecchiature mediche o di laboratorio (uso non destinato ai consumatori)

• Sistemi di automazione che richiedono un design personalizzato del vetro frontale e dell"alloggiamento

La sua struttura solo touch lo rende ideale per progetti di sistemi modulari in cui il display e l'involucro sono definiti dall'integratore.

Q5: È possibile personalizzare la superficie o lo spessore del vetro di copertura?

SÌ. Sebbene FN1900P006A utilizzi come standard un vetro di copertura AG rinforzato chimicamente da 3,0 mm , il trattamento superficiale, lo spessore del vetro e il design dei bordi possono essere personalizzati in base ai requisiti del progetto, previa valutazione ingegneristica.
