Does the in-cell touch display require an external touch controller?

Yes. Most in-cell touch displays require an external touch controller IC on the mainboard or a small controller board. The display panel integrates the touch sensing electrodes inside the LCD structure, but the touch signal processing is typically handled by a dedicated controller such as EETI or Microchip. Engineers should confirm controller compatibility during system integration.

Is an in-cell touch display thinner than a traditional LCD and touch panel solution?

Yes. In-cell touch technology integrates the touch sensing layer directly inside the LCD panel, eliminating the need for a separate touch panel. This results in a thinner and lighter display structure, which is beneficial for compact equipment and embedded devices.

Can the display be used in sunlight or outdoor environments?

With a brightness of 700 nits, the display is suitable for bright indoor environments and many semi-outdoor applications. For direct sunlight conditions, additional solutions such as optical bonding, anti-reflective glass or higher brightness backlight may be considered.

What should be considered when integrating an LVDS display into an embedded system?

Engineers should verify LVDS channel configuration, signal voltage compatibility, display timing parameters, and connector layout. Proper firmware configuration of the display controller is also required to ensure stable image output.

Can the in-cell touch display be customized for industrial equipment projects?

Yes. Industrial display modules can often be customized to match specific equipment requirements. Common options include brightness adjustment, interface adaptation, cover glass integration, optical bonding and mechanical mounting customization.

Casa » Prodotti » Display in cella » Modulo display touch industriale in-cell da 7 pollici 1024×600

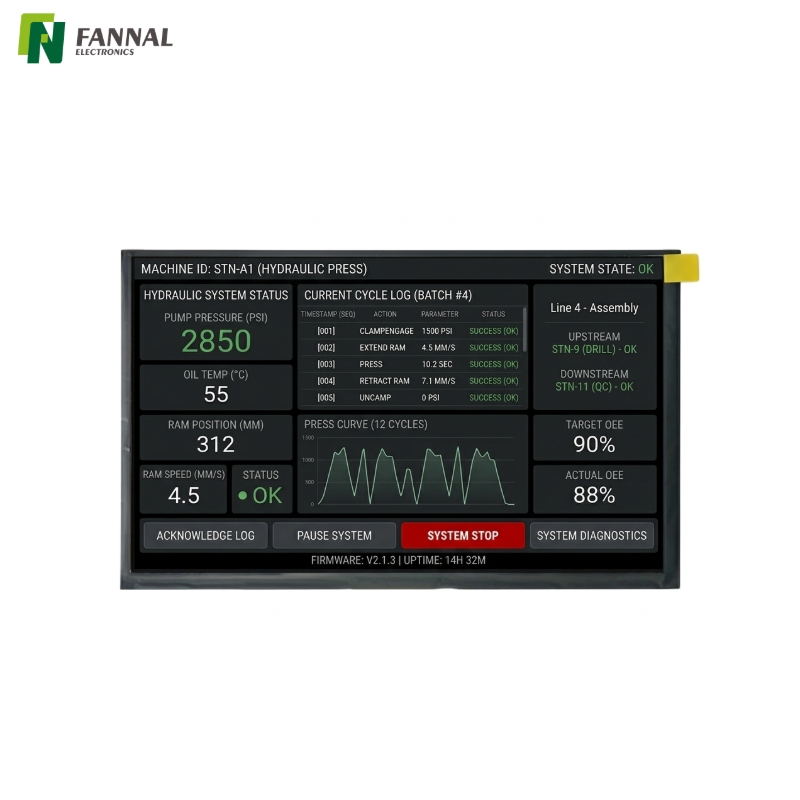

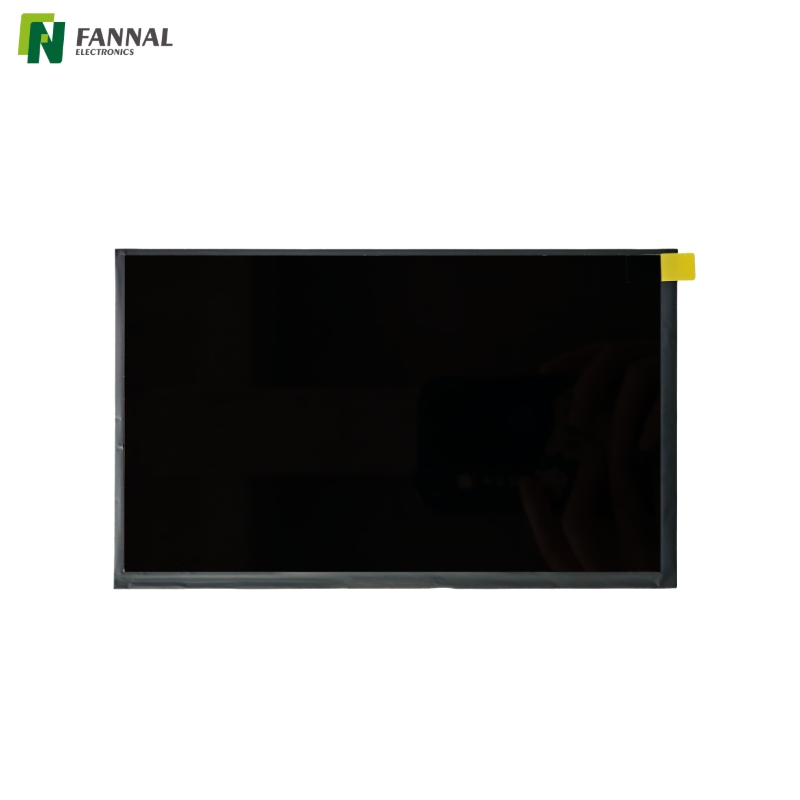

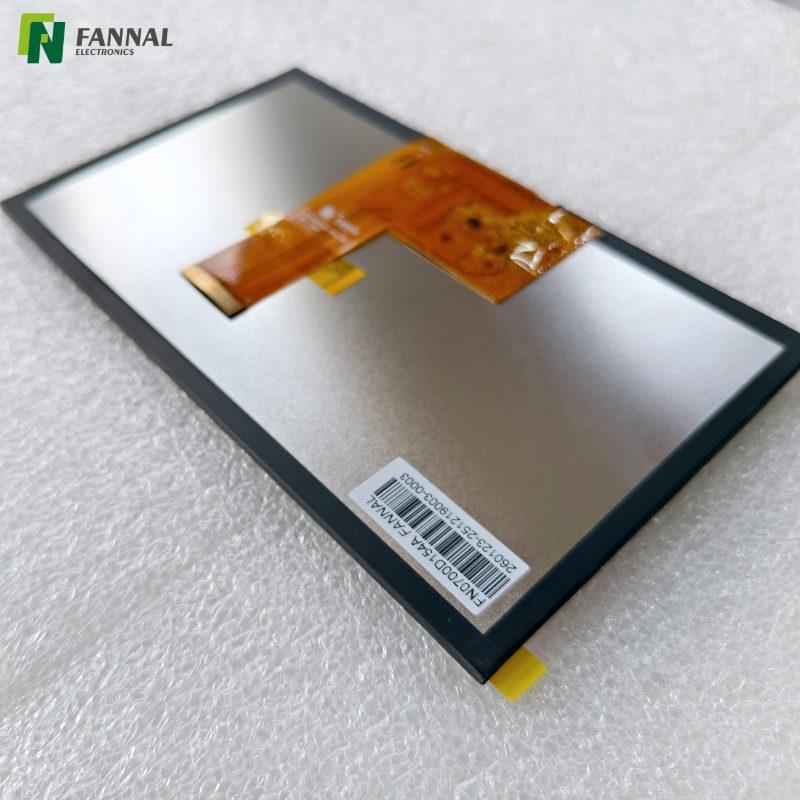

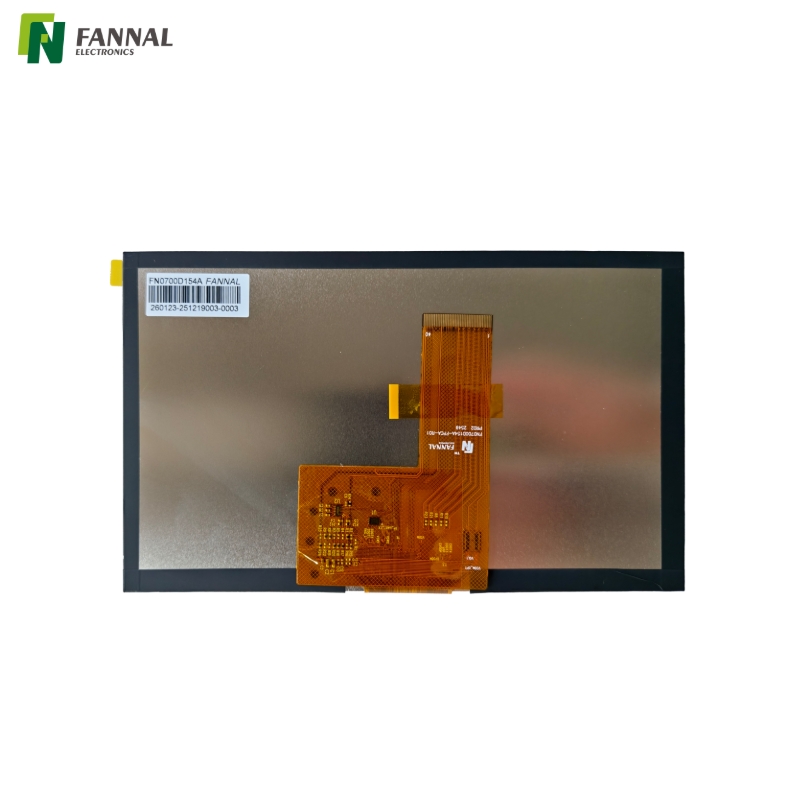

Modulo display touch industriale in-cell da 7 pollici 1024×600

Modulo display touch in-cell da 7 pollici | Display industriale LVDS 700 nit 1024×600

Modello:
FN0700D154A
Dimensioni (pollici):
7
Copertina OD (mm):
164,96*100,06*2,84
Visualizza AA(mm):
153,6*90
Operation temp (℃):
-20 ~ 70
Temp di archiviazione (℃):
-30 ~ 80
Rapporto di contrasto:
1500:1
Risoluzione:
1024x600
Direzione:
GRATUITO
Interfaccia:
LVD
Luminosità (cd/m²):
700

Quantità:
Stato di disponibilità:





Inchiesta Aggiungi al carrello

Display touch industriale in-cell

Descrizione del prodotto

Disegni e specifiche

Applicazioni

Perché scegliere In-Cell?

Supporto per la personalizzazione

Il modulo display touch in-cell da 7 pollici integra il sensore touch direttamente nella struttura LCD, consentendo una soluzione display più sottile e leggera rispetto ai tradizionali pannelli touch separati.

Con una risoluzione 1024×600, una luminosità di 700 nit e un'interfaccia LVDS , questo modulo display è adatto per sistemi HMI industriali, dispositivi di controllo integrati e interfacce per apparecchiature intelligenti che richiedono un'interazione tattile affidabile e una visibilità chiara.

Progettato per ambienti industriali, il modulo supporta un funzionamento stabile da -20°C a +70°C ed è conforme agli standard ambientali RoHS.

Caratteristiche principali del display touch In-Cell da 7 pollici

Struttura touch in-cell integrata

La tecnologia touch in-cell integra gli elettrodi di rilevamento del tocco all"interno della struttura del pannello LCD.

Questo design riduce lo spessore complessivo del modulo migliorando al tempo stesso la chiarezza ottica e la reattività al tocco rispetto ai tradizionali pannelli touch esterni.

Elevata luminosità di 700 nit per apparecchiature industriali

Con una luminosità tipica di 700 nit , il display garantisce una buona leggibilità in ambienti interni e installazioni semi-esterne.

Ampio angolo di visione con modalità normalmente nera

La modalità di visualizzazione normalmente nera offre un contrasto più elevato e livelli di nero più profondi, aiutando gli operatori a leggere chiaramente le informazioni dell'interfaccia nei sistemi di controllo industriale.

Interfaccia LVDS per sistemi embedded

L' interfaccia LVDS fornisce una trasmissione stabile del segnale ad alta velocità, rendendo il modulo adatto a sistemi embedded, controller industriali e apparecchiature elettroniche personalizzate.

Funzionamento ad ampia temperatura

Intervallo di temperatura operativa:

Da -20°C a +70°C

Ciò consente prestazioni affidabili negli ambienti di automazione industriale.

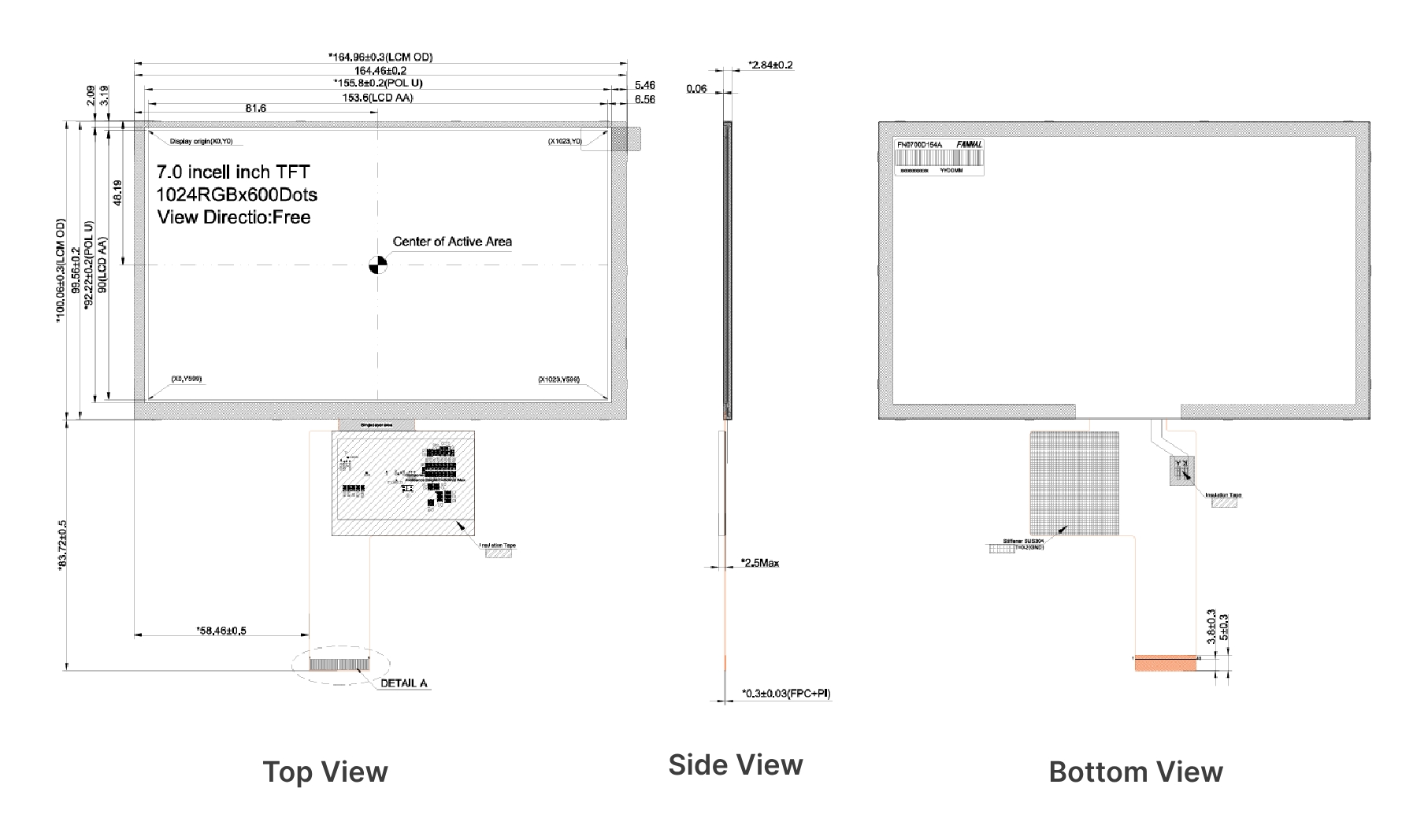

Disegno

Specifiche

Parametro	Specifiche
MISURARE	7,0 pollici
RAPPORTO DI RISOLUZIONE	1024*600
TIPO LCD	Trasmissivo
MODALITÀ DI VISUALIZZAZIONE	Normalmente nero
DIREZIONE DELLA VISUALIZZAZIONE	Gratuito
RAPPORTO DI CONTRASTO	1500:1
LUMINANZA	700 tipo / 550 min
UNIFORMITÀ	75% minimo
INTERFACCIA	LVD
ALIMENTAZIONE ELETTRICA	3,3 V
CONNESSIONE	Plug-in FPC
IC DRIVER	ST7232
TEMPERATURA DI ESERCIZIO	-20°C~+70°C
TEMPERATURA DI CONSERVAZIONE	-30°C~+80°C
REQUISITI AMBIENTALI	RoHS-2.0
TOLLERANZA NON MARCATA	±0,2 mm

Applicazioni

Sistemi HMI industriali

Adatto per interfacce di controllo utilizzate in apparecchiature di automazione industriale.

Dispositivi di controllo integrati

La struttura compatta e l"interfaccia LVDS rendono il display facile da integrare nei sistemi elettronici integrati.

Interfacce per apparecchiature intelligenti

Il display può essere utilizzato in:

distributori automatici intelligenti
terminali industriali
dispositivi diagnostici
apparecchiature di controllo portatili

Pannelli di controllo dell"apparecchiatura

La struttura touch integrata semplifica l"assemblaggio del sistema per i produttori di apparecchiature.

Display automobilistico

Touch screen chiosk

Display ferroviario

Display e-bici

Display esterno

Display industriale

Touch screen medico

Schermo della palestra

Impianto di ingegneria

Display motociclistico

Display del distributore automatico

Display incorporato

Perché scegliere i display touch In-Cell

I display touch in-cell integrano lo strato sensibile al tocco direttamente all'interno della struttura del pannello LCD. Rispetto ai tradizionali gruppi display + pannello touch , questo design offre numerosi vantaggi.

Struttura del display più sottile

La struttura integrata riduce lo spessore del modulo e il peso complessivo del dispositivo.

Prestazioni ottiche migliorate

Senza uno strato aggiuntivo di pannello touch, il display può ottenere una migliore chiarezza ottica e una ridotta riflessione della luce.

Risposta al tocco più rapida

Il percorso del segnale tattile è più breve, consentendo un"interazione più rapida e reattiva.

Assemblea semplificata

I produttori di apparecchiature possono ridurre le fasi di assemblaggio poiché la funzione touch è già integrata nel modulo display.

Supporto per la personalizzazione

FANNAL supporta la personalizzazione per progetti di display industriali, tra cui:

Il nostro team di ingegneri può assistere i clienti nell"adattare il modulo display per requisiti specifici delle apparecchiature.

FAQ

1. Il display touch in-cell richiede un controller touch esterno?

SÌ. La maggior parte dei display touch in-cell richiedono un CI controller touch esterno sulla scheda madre o una piccola scheda controller.

Il pannello del display integra gli elettrodi di rilevamento del tocco all'interno della struttura LCD, ma l'elaborazione del segnale tattile è generalmente gestita da un controller dedicato di fornitori come EETI o Microchip.

I progettisti del sistema dovrebbero confermare la compatibilità del controller durante la fase di integrazione.

2. Un display touch in-cell è più sottile di una soluzione tradizionale LCD + pannello touch?

SÌ. La tecnologia touch in-cell elimina la necessità di uno strato di sensori tattili separato montato sulla parte superiore del display LCD.

Poiché lo strato sensibile al tocco è integrato all"interno del pannello LCD stesso, lo stack totale del display diventa più sottile e leggero.

Questa struttura è particolarmente utile per apparecchiature industriali compatte, dispositivi portatili e sistemi di controllo integrati in cui lo spazio interno è limitato.

3. Il display può essere utilizzato alla luce del sole o in ambienti esterni?

Un livello di luminosità di 700 nit consente al display di rimanere leggibile in ambienti interni luminosi e in molte installazioni semi-esterne.

Per un utilizzo completamente esterno sotto la luce solare diretta, i progettisti del sistema possono inoltre considerare:

legame ottico
vetro di copertura antiriflesso
opzioni di retroilluminazione con luminosità più elevata

Questi miglioramenti possono migliorare ulteriormente la leggibilità alla luce solare.

4. Cosa bisogna considerare quando si integra un display LVDS in un sistema embedded?

Quando si integra un modulo display LVDS, gli ingegneri in genere devono verificare:

Configurazione del canale LVDS
compatibilità della tensione del segnale
parametri di temporizzazione per il controller del display
tipo di connettore e layout FPC

Per garantire il corretto output dell"immagine è inoltre necessaria la corretta configurazione del firmware del driver del display sulla scheda madre.
