FN0700191001A
FANNAL
7
153.2 (h) x84.9 (V)
-30-80
-30-85
RGB 24BIT
Display ad alta luminosità
1024 × 600
1200
| Quantità: | |
|---|---|
Dimensione (pollice): | 7.0 |
Modulo: | FN0700191001A |
TFT LCD | |
Risoluzione: | 1024x600 |
Luminosità （cd/m²）: | 1200 |
Visualizza interfaccia: | RGB 24BIT |
Tipo di pannello: | IPS |
Copertina | |
Tipo di copertina: | Copertura curva |
Printing di copertura: | Rivestimento anti-UV |
Questo modulo display con copertura curva da 7 pollici è ideale per una varietà di applicazioni di visualizzazione industriali e commerciali:

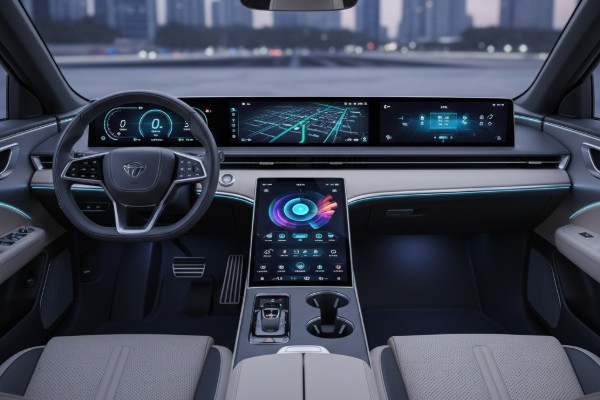

Display automobilistici : ideale per dashboard, sistemi di infotainment e intrattenimento posteriore.

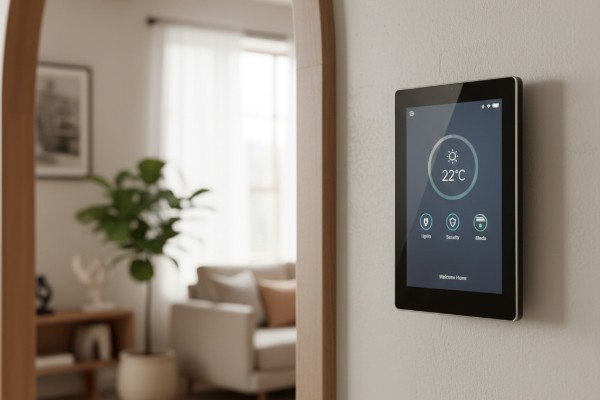

Dispositivi per la casa intelligenti : perfetto per pannelli di controllo, specchi intelligenti e display per la casa interattivi.
Equipaggiamento industriale : adatto per display HMI (interfaccia umana-macchina) nella produzione e nell'automazione.

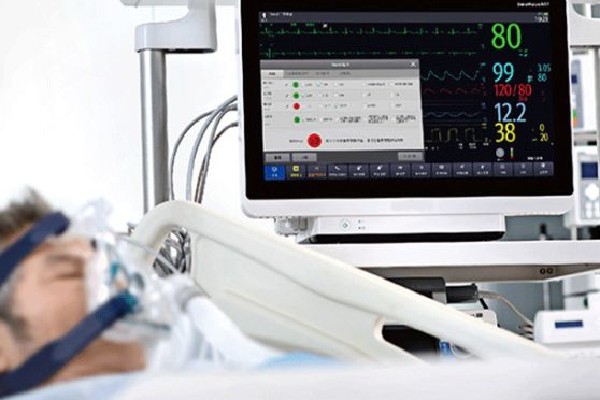

Dispositivi medici : maggiore chiarezza e durata per le apparecchiature diagnostiche e i sistemi di monitoraggio.

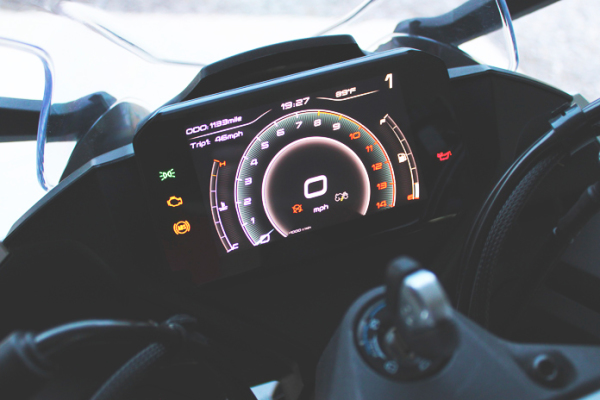

Display curvo ad alta luminosità per quadro strumenti digitale per moto
Un produttore di motociclette di fascia media stava passando dagli indicatori analogici a un quadro strumenti completamente digitale. Il team di progettazione desiderava una moderna superficie curva del cruscotto che si allineasse allo stile aerodinamico della moto, pur mantenendo un'eccellente leggibilità in condizioni di guida all'aperto.
I precedenti prototipi a schermo piatto presentavano due problemi:
Visibilità insufficiente in condizioni di forte luce diurna
Vetro di copertura piatto che ha sconvolto il design curvo dell'alloggiamento dello strumento
Il team aveva bisogno di un display in grado di bilanciare luminosità, flessibilità stilistica e resistenza all'esterno a lungo termine.
I quadri strumenti per motociclette operano in uno degli ambienti consumer-industriali più esigenti:
Esposizione continua alla luce solare
Ampie fluttuazioni di temperatura
Vibrazioni e shock stradali
L'angolo di visione del ciclista cambia costantemente
Inoltre, il team di progettazione industriale ha insistito su una copertura anteriore curva che si integrasse perfettamente con il profilo del cruscotto della moto.
Il produttore ha scelto il modulo TFT ad alta luminosità da 7 pollici di FANNAL con design della copertura curva.
Invece di ridisegnare l'alloggiamento attorno a un display piatto, la copertura curva ha permesso al modulo display di integrarsi naturalmente nella superficie scolpita del quadro strumenti. Ciò ha migliorato sia l'estetica che l'ergonomia del pilota.
Durante i test sul campo:
La luminosità di 1200 cd/m² garantisce un'ottima leggibilità diurna, anche durante la guida a mezzogiorno.
Le caratteristiche di visualizzazione IPS hanno mantenuto un contrasto stabile quando i ciclisti si inclinavano o cambiavano posizione.
La copertura con rivestimento anti-UV ha ridotto i riflessi superficiali e ha contribuito a prevenire l'ingiallimento a lungo termine dovuto all'esposizione al sole.
L'interfaccia RGB a 24 bit ha consentito l'integrazione diretta con l'unità di controllo integrata della moto senza complesse conversioni del segnale.
Dopo sei mesi di implementazione pilota:
I ciclisti hanno riportato una visibilità notevolmente migliorata rispetto ai prototipi precedenti.
Non è stato osservato alcuno scolorimento o degrado ottico in caso di esposizione prolungata ai raggi UV.
Il design curvo ha migliorato la percezione premium del veicolo.
Il produttore ha lanciato con successo il nuovo quadro strumenti digitale, posizionandolo come un elemento chiave di differenziazione nell'aggiornamento del modello.
Questo progetto ha dimostrato come un display IPS ad alta luminosità combinato con una copertura curva e protetta dai raggi UV possa soddisfare le esigenze pratiche delle applicazioni sul cruscotto delle motociclette, dove visibilità, durata e design industriale devono coesistere.
Pannello tattile: dotato di lente di copertura personalizzata e sensore tattile , con circuiti integrati tattili sapientemente selezionati. Configurazioni disponibili sia in COF (Chip on Flex) che COB (Chip on Board) per soluzioni su misura.
Incollaggio: le opzioni includono sia l'incollaggio ad aria che l'incollaggio ottico , con una selezione professionale gestita da FANNAL per garantire prestazioni e chiarezza ottimali.
Display TFT: sviluppato internamente, questo display TFT è leggibile dalla luce solare, funziona in un ampio intervallo di temperatura e incorpora la tecnologia IPS per angoli di visualizzazione superiori e accuratezza del colore.
Aggiungenti: disponibile con una gamma di accessori aggiuntivi per espandere la funzionalità.
R:
Sì. Utilizza un'interfaccia RGB a 24 bit che si integra con la maggior parte dei controller e microcontrollori industriali che supportano segnali TTL RGB, ideale per piattaforme embedded, schede FPGA e sistemi personalizzati.
R:
Prima dell'integrazione, conferma:
– Il controller supporta l'uscita RGB a 24 bit
– I requisiti di alimentazione del modulo corrispondono alla tua fornitura
– L'intervallo di temperatura operativa è adatto al tuo ambiente
Possiamo anche fornire pin-out e documenti di temporizzazione su richiesta.
R:
Sì. Con un intervallo operativo da -30°C a +80°C e un robusto pannello ad alta luminosità, questo modulo è realizzato per applicazioni industriali e rinforzate.
R:
Questo SKU specifico è un modulo di solo display con vetro di copertura curvo : la funzionalità touch non è inclusa. Se hai bisogno dell'integrazione touch, possiamo offrire una versione touch separata o una soluzione personalizzata.
R:
Per ordini di volume, possiamo supportare:
– Trattamenti ottici come antiriflesso/anti-UV
– Stampa di copertine o rivestimenti speciali
– Regolazioni della disposizione dei pin e personalizzazione dell'interfaccia
Contatta il nostro team per requisiti di progettazione e dettagli sui tempi di consegna.
