FN2150P059A
FANNAL
21.5
527,64x319,1x2,75
0~+50
-20~+60
LVD
USB
SOL+SO
1920x1080
420
| Quantità: | |
|---|---|
|

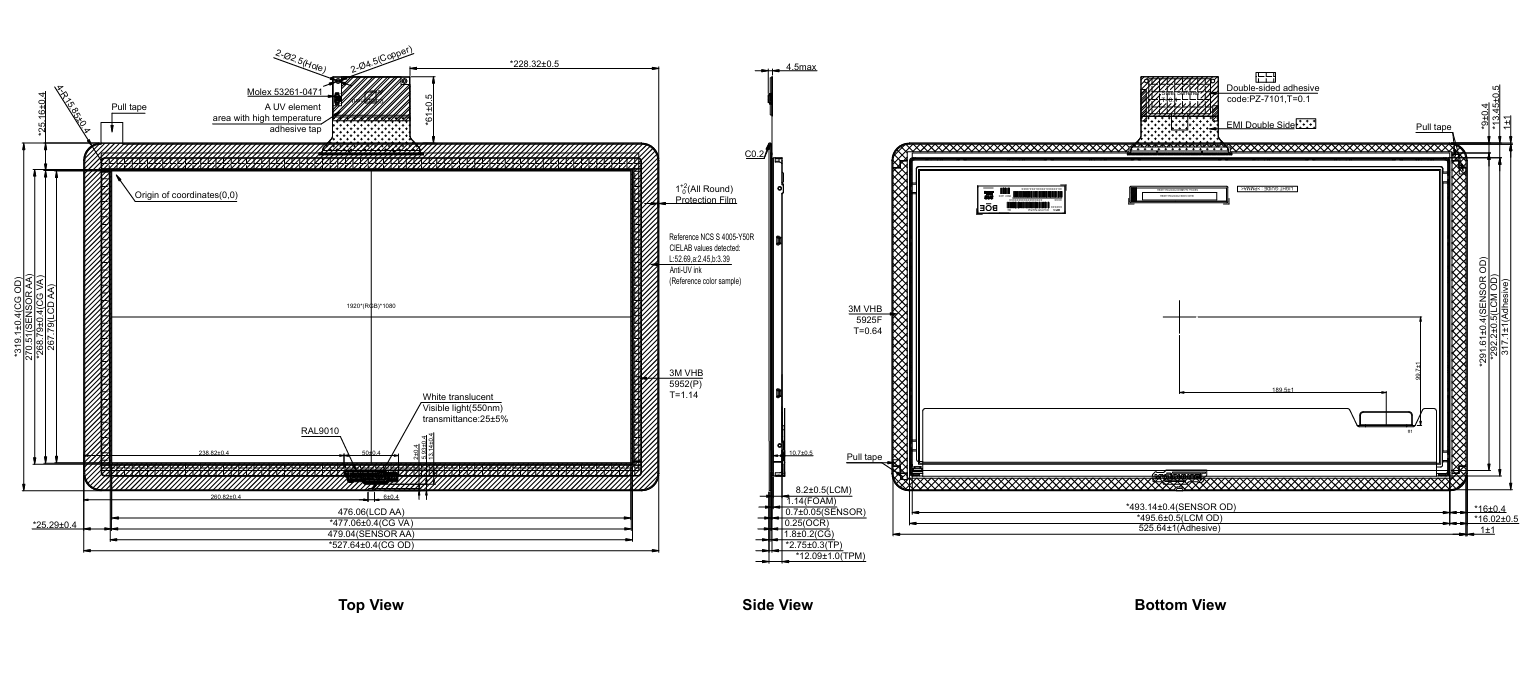

Disegno
|
Specifiche
Dimensione (pollice): | 21.5 |
Modulo: | FN2150P059A |
TFT LCD | |
Risoluzione: | |
Luminosità （cd/m²）: | 420Tipo 400Min |
Visualizza interfaccia: | LVD |
Tipo di pannello: | IPS |
Pannello TOUCT | |
Tipo di tocco: | Tocco capacitivo |
TP VA (mm): |
477.06x268.79 |
Copertina OD (mm): | 527,64x319,1x2,75 |
Interfaccia TP: | USB |
|
Applicazioni
Attrezzature intelligenti per palestra e fitness (tapis roulant, console di allenamento, stazioni di allenamento)
Chioschi interattivi per interni
Terminali HMI industriali
Sistemi di controllo accessi e self-service
Pannelli di controllo integrati per apparecchiature commerciali
|
Caso di studio: soluzione display touch per attrezzature fitness intelligenti
Sfondo del cliente
Un produttore di attrezzature per il fitness che sviluppava una nuova generazione di tapis roulant intelligenti e sistemi di ciclismo indoor richiedeva un modulo display touch Full HD da 21,5' che fungesse da interfaccia utente principale. Il display doveva supportare programmi di allenamento interattivi, riproduzione multimediale e dati di allenamento in tempo reale.
Sfide tecniche
Gli ambienti delle palestre presentano diverse sfide per i display touch:
Interazione tattile frequente durante gli allenamenti
Sudore e umidità sulla superficie dello schermo
Funzionamento continuo per lunghi periodi in palestre commerciali
Integrazione con il sistema di controllo integrato del cliente e il software dell'interfaccia utente
Il cliente richiedeva inoltre un display ampio e chiaro con una risposta al tocco stabile per migliorare l'esperienza dell'utente durante l'esercizio.
FANNAL Soluzione

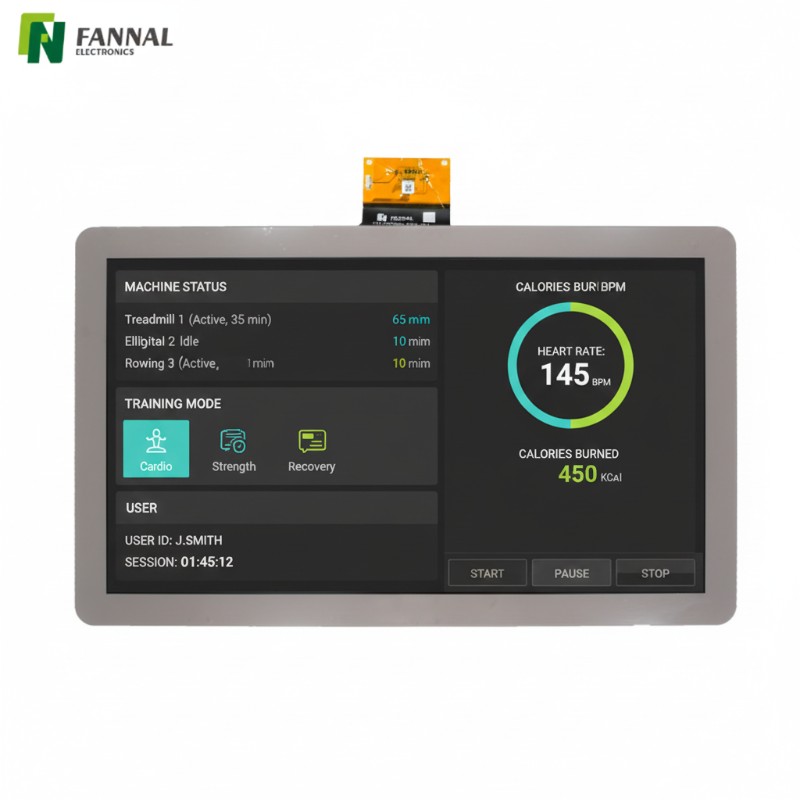

FANNAL ha sviluppato un modulo display touch capacitivo Full HD da 21,5' con LCD IPS e interfaccia LVDS, che fornisce immagini chiare e ampi angoli di visione per le applicazioni di fitness.
La soluzione includeva:
Display IPS da 21,5' 1920×1080 per interfacce di allenamento e contenuti video ad alta definizione
Pannello multi-touch capacitivo proiettato con interfaccia USB per un'interazione fluida
Vetro di copertura personalizzato e allineamento meccanico per adattarsi al design dell'apparecchiatura
Supporto tecnico per l'integrazione del sistema e l'ottimizzazione del tocco
Risultato
Il modulo display touch personalizzato ha consentito al cliente di creare un'interfaccia di allenamento intuitiva e reattiva , consentendo agli utenti di selezionare facilmente i programmi, monitorare i dati sulle prestazioni e interagire con le app di fitness.
La soluzione è ora implementata nelle attrezzature da palestra commerciali , migliorando il coinvolgimento degli utenti e l'esperienza di allenamento complessiva.
|
Informazioni su FANNAL
Grazie a capacità ingegneristiche e produttive interne , FANNAL fornisce soluzioni personalizzate dalla progettazione di sensori tattili all'integrazione dei display e al collegamento ottico , aiutando i clienti ad accelerare lo sviluppo dei prodotti e a garantire affidabilità a lungo termine.
FANNAL è sostenuto finanziariamente da SECO , leader europeo nei dispositivi elettronici e informatici integrati. L'azienda è certificata ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 e i nostri prodotti sono conformi agli standard RoHS e REACH.
 | Ben esperto: 15 anni di esperienza nella produzione di display TFT, display AMOLED, display touch, touchscreen capacitivi e monitor touch. |
| Soluzione unica: processo interno completo per touch screen, display e collegamento ottico |
| Servizio globale: Italia, Germania, Francia, Spagna, India, Giappone, Singapore e altri: supporto locale tempestivo. |
| Solido background: sostenuto finanziariamente da SECO , uno dei principali leader europei nelle soluzioni embedded e display. |
| Fornitura affidabile: la nostra rete di fornitori a lungo termine garantisce una qualità costante e consegne affidabili, anche nelle stagioni ad alta domanda. |
| Garanzia di qualità: certificazione ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Conforme a REACH e RoHS. |
|
Certificati
FANNAL fornisce servizi di personalizzazione completi per i moduli display touch , che coprono la selezione del pannello LCD, la progettazione del sensore touch, l'integrazione del collegamento ottico e il supporto tecnico a livello di sistema.
I nostri team interni di ingegneria e produzione supportano progetti dallo sviluppo di prototipi alla produzione di massa , aiutando i clienti a integrare display touch affidabili in apparecchiature industriali, dispositivi medici e sistemi integrati.
Supportiamo la selezione flessibile del pannello LCD in base ai diversi requisiti del progetto.
Intervallo di dimensioni: 1,77' – 15,6'
Partner del panel: BOE, INNOLUX, JDI, Hannstar, CTC, TCL, TIANMA
Tipi di display: IPS/TN/LTPS
Opzioni della temperatura operativa
Grado industriale: –20°C ~ 70°C
Grado automobilistico: –30°C ~ 85°C
Il supporto tecnico comprende la selezione del pannello, la corrispondenza dell'interfaccia del display e l'integrazione del modulo.
FANNAL fornisce la personalizzazione dell"interfaccia per garantire la compatibilità con diverse piattaforme integrate.
Le interfacce di visualizzazione supportate includono:
SPI
MCU
RGB
Mipi
LVD
EDP
I nostri ingegneri ottimizzano il routing del segnale, la schermatura EMI e la stabilità dell'interfaccia per un funzionamento affidabile.
I sistemi di retroilluminazione possono essere personalizzati in base alla luminosità e ai requisiti applicativi.
Materiali dei moduli: strutture metalliche/plastiche/ibride
Opzioni ad alta luminosità: fino a 30.000 cd/m²
Durata tipica: fino a 50.000 ore
Ciò consente prestazioni affidabili in apparecchiature industriali, dispositivi esterni e ambienti ad alta luminosità.
FANNAL progetta sensori tattili capacitivi progettati su misura per diversi ambienti.
Opzioni struttura: sol+sol, sol+fa+fa
Supporto multitouch
Tocco impermeabile
Tocco del guanto
Supporto passivo dello stilo
Gesto e rifiuto del palmo
Opzioni della temperatura operativa:
Industriale: –20°C ~ +70°C
Automotive: –30°C ~ +85°C
Le prestazioni touch sono ottimizzate attraverso la regolazione interna del firmware e la calibrazione del segnale.
I partner del controller supportati includono:
EETI, ILITEK, GOODiX, FocalTech, Cypress e Microchip (partner di progettazione FANNAL).
Le capacità ingegneristiche includono:
Ottimizzazione del segnale tattile
Design anti-interferenza
Ingegneria EMI/EMC
Stabilità al tocco a lungo termine
FANNAL fornisce diverse tecnologie di collegamento ottico per migliorare le prestazioni e la durata del display.
Tipo di legame | Gamma di dimensioni | Vantaggi |
|---|---|---|
Legame OCA | Fino a 15,6" | Produzione automatizzata per la produzione di grandi volumi |
Legame LOCA/OCR | Fino a 32" | Elevata chiarezza ottica e durata |
Incollaggio siliconico | Fino a 32" | Ideale per applicazioni industriali robuste |
Il legame ottico migliora:
contrasto del display
resistenza agli urti
affidabilità a lungo termine
Oltre alla produzione dei moduli, FANNAL supporta l'integrazione a livello di sistema per aiutare i clienti ad accelerare lo sviluppo del prodotto.
I servizi di ingegneria includono:
Design del modulo display touch
Allineamento meccanico della struttura
Personalizzazione FPC e connettori
Ottimizzazione EMI/EMC
Convalida dell"affidabilità industriale
Questo approccio integrato consente ai clienti di implementare soluzioni di display touch completamente personalizzate per applicazioni industriali e embedded.
